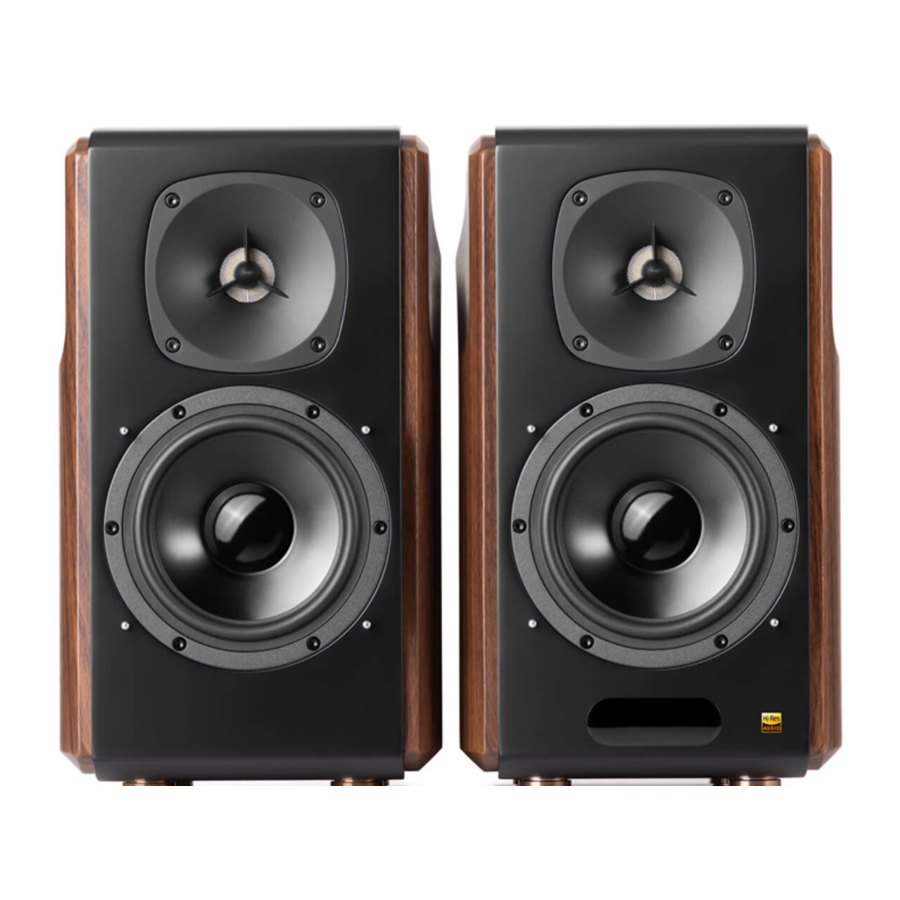

Edifier S2000MK III - Қуатталатын кітап сөресінің динамиктерінің нұсқаулығы

Мазмұны

1 Қауіпсіздік бойынша маңызды нұсқаулық
2 Қораптағы заттар
3 Құрылғыға шолу
4 Қашықтан басқару пульті
- 4.1 Батареялар
5 Қосылым иллюстрациясы
6 Line In кірісі
7 Оптикалық / Коаксиалды кіріс
8 Bluetooth кірісі
9 Техникалық сипаттамалар
10 Ақаулықтарды жою
11 Сілтемелер
12 Нұсқаулықты жүктеп алу
13 Басқа тілдерде

Қауіпсіздік бойынша маңызды нұсқаулық

Нұсқауларды мұқият оқып шығыңыз. Болашақта қарау үшін қауіпсіз жерде сақтаңыз.
Тек өндіруші мақұлдаған керек-жарақтарды пайдаланыңыз.
Құрылғыны қосу бөліміндегі нұсқауларды орындау арқылы құралды дұрыс орнатыңыз.
Өнімді 0-35℃ ортада пайдалану ұсынылады.
Өрт және электр тогының соғу қаупін азайту үшін өнімді жаңбырға немесе ылғалға ұшыратпаңыз.
Бұл өнімді судың жанында пайдаланбаңыз. Өнімді кез келген сұйықтыққа батырмаңыз немесе оның тамшылауына немесе шашырауына жол бермеңіз.
Бұл өнімді кез келген жылу көзінің (мысалы, радиатор, жылытқыш, пеш немесе жылу шығаратын басқа құрылғылар) жанына орнатпаңыз немесе пайдаланбаңыз.
Өнімге вазалар сияқты сұйықтықпен толтырылған заттарды қоймаңыз; өнімге жағылған шамдар сияқты ашық отты да қоюға болмайды.
Желдету саңылауларын жаппаңыз. Желдету саңылауларына немесе ұяларына ешқандай зат салмаңыз. Бұл өртке немесе электр тогының соғуына әкелуі мүмкін.
Жақсы желдетуді қамтамасыз ету үшін өнімнің айналасында жеткілікті саңылау қалдырыңыз (кемінде 5 см ұсынылады).
Ашаны ұяға күштеп салмаңыз. Қосылым алдында ұядағы бітелуді және ашаның ұяға сәйкес келетінін және оң жаққа бағытталғанын тексеріңіз.
Қателікпен жұтып қоймау үшін берілген керек-жарақтар мен бөлшектерді (мысалы, бұрандаларды) балалардан аулақ ұстаңыз.
Корпусты өзіңіз ашпаңыз немесе шешпеңіз. Бұл сізді қауіпті кернеуге немесе басқа қауіпті тәуекелдерге ұшыратуы мүмкін. Зақымдану себебіне қарамастан (мысалы, зақымдалған сым немесе аша, сұйықтықтың шашырауы немесе бөгде заттың түсуі, жаңбырдың немесе ылғалдың әсері, өнімнің жұмыс істемеуі немесе құлап кетуі және т.б.), жөндеуді дереу уәкілетті қызмет көрсету маманы орындауы керек.
Өнімді құрғақ шүберекпен тазалау алдында әрқашан өнімді өшіріп, алдымен қуат ашасын ажыратыңыз.
Өнімнің бетін тазалау үшін ешқашан күшті қышқылды, сілтіні, бензинді, спиртті немесе басқа химиялық еріткіштерді пайдаланбаңыз. Тазалау үшін тек бейтарап еріткішті немесе таза суды пайдаланыңыз.

Шамадан тыс қатты музыка есту қабілетінің жоғалуына әкелуі мүмкін. Дыбыс деңгейін қауіпсіз диапазонда ұстаңыз.

Бұл өнімді дұрыс кәдеге жарату. Бұл таңба бұл өнімді ЕО бойынша басқа тұрмыстық қалдықтармен бірге тастауға болмайтынын көрсетеді. Қалдықтарды бақылаусыз тастаудан қоршаған ортаға немесе адам денсаулығына зиян келтірмеу үшін материалдық ресурстарды тұрақты қайта пайдалануды ынталандыру үшін оны жауапкершілікпен қайта өңдеңіз. Пайдаланылған құрылғыны қайтару үшін қайтару және жинау жүйелерін пайдаланыңыз немесе өнім сатып алынған сатушыға хабарласыңыз. Олар бұл өнімді қоршаған орта үшін қауіпсіз қайта өңдеуге апара алады.

Тек өндіруші көрсеткен немесе аппаратпен бірге сатылатын арбамен, тірекпен, штативпен, кронштейнмен немесе үстелмен бірге пайдаланыңыз. Арба пайдаланылған кезде, аударылып кетуден жарақат алмау үшін арба/аппарат комбинациясын жылжытқанда сақ болыңыз.

Қуат туралы ескерту:

Өнімді оңай пайдалану үшін розетканың жанына қойыңыз.
Пайдалану алдында жұмыс кернеуінің жергілікті қуат көзімен бірдей екеніне көз жеткізіңіз. Дұрыс жұмыс кернеуін өнім тақтасынан табуға болады.
Қауіпсіздік мақсатында найзағай кезінде немесе ұзақ уақыт пайдаланылмаған кезде өнімді розеткадан ажыратыңыз.
Қалыпты жағдайда қуат көзі қызып кетуі мүмкін. Аймақта жақсы желдетуді қамтамасыз етіңіз және сақ болыңыз.
Корпустағы немесе өнімнің немесе қуат адаптерінің төменгі жағындағы қауіпсіздік ескерту жапсырмалары.

Бұл белгі пайдаланушыға өнімнің корпусының ішіндегі оқшауланбаған қауіпті кернеудің бар екендігі туралы ескертуге арналған, ол адамдарға электр тогының соғу қаупін тудыруы мүмкін.

Бұл белгі пайдаланушыға өнімнің корпусын бөлшектемеу керектігін және ішінде пайдаланушы ауыстыра алатын бөлік жоқ екенін ескертуге арналған. Жөндеу үшін өнімді уәкілетті қызмет көрсету орталығына апарыңыз.

Бұл белгі өнімнің тек үй ішінде пайдалануға арналғанын көрсетеді.

Бұл белгі өнімнің ЖЕРГЕ қосу талабы жоқ CLASS II немесе қос оқшауланған электр құрылғысы екенін көрсетеді.

ЖЕЛІ ашасы ажырату құрылғысы ретінде пайдаланылады, ажырату құрылғысы оңай жұмыс істейтін болып қалуы керек.

Сымсыз өнім үшін:

Сымсыз өнім қысқа толқынды радио жиіліктерін шығаруы және басқа электрондық құрылғылардың немесе медициналық жабдықтардың қалыпты пайдаланылуына кедергі келтіруі мүмкін.
Рұқсат етілмеген кезде өнімді өшіріңіз. Өнімді медициналық мекемелерде, ұшақта, жанармай құю станцияларында, автоматты қақпалардың, автоматты өрт дабылы жүйесінің немесе басқа автоматтандырылған құрылғылардың жанында пайдаланбаңыз.
Өнімді кардиостимулятордың жанында 20 см радиуста пайдаланбаңыз. Радио толқындар кардиостимулятордың немесе басқа медициналық құрылғылардың қалыпты жұмысына әсер етуі мүмкін.

Қораптағы заттар

Ескертпе:
Сурет тек анықтама үшін, нақты өнім басым.

Құрылғыға шолу

Дыбыс деңгейін реттеу/Кіріс таңдау
Line in 1→Line in 2→Optical→ Coaxial→Bluetooth кірісі арасында ауысу үшін басыңыз
Bluetooth кірісінде Bluetooth-ды ажырату үшін басып тұрыңыз
Жоғары жиілікті басқару
Төменгі жиілікті басқару
Қуат қосқышы
Қуат кабелі
Line in кірісі
Оптикалық кіріс
Коаксиалды кіріс
Пассивті динамикке қосылу
Активті динамикке қосылу
Дисплей экраны

Қашықтан басқару пульті

Қашықтан басқару пультін динамиктегі қашықтан қабылдау терезесіне бағыттаңыз, оңтайлы жұмыс қашықтығы 7 метр. Дисплей терезесінде көрсетілген мән жүйе қашықтан басқару пультінің пәрменін алған кезде ескертеді немесе жыпылықтайды.

Қуатты қосу/өшіру
Дыбысты өшіру
Қашықтан басқару пультінің индикаторы
Line In кірісі
Bluetooth кірісі
Bluetooth-ды ажырату үшін басып тұрыңыз
Алдыңғы трек/келесі трек (Bluetooth кірісі)
Дыбысты көтеру/түсіру
Кідірту/ойнату (Bluetooth кірісі)
Оптикалық кіріс
Коаксиалды кіріс
Бақылау режимі
Динамикалық режим
Классикалық режим
Вокалдық режим

Төрт режим:

MONITOR (БАҚЫЛАУ) режимі: түссіз дыбыс үшін тегіс аудио жауап қисығын көрсетеді.
DYNAMIC (ДИНАМИКАЛЫҚ) режимі: көбірек соққы, көбірек динамика.
CLASSIC (КЛАССИКАЛЫҚ) режимі: классикалық HIFI дыбысын шығарады.
VOCAL (ВОКАЛДЫҚ) режимі: адам дауысы баса көрсетілген, әншінің позициясы тыңдаушыға жақынырақ болып көрінеді.

Батареялар

Суретте көрсетілгендей, қашықтан басқару пультінің батареяларының қақпағын бас бармақпен төмен қарай басыңыз және қақпақты алу үшін көрсеткі бағытын орындаңыз, екі AAA батареясын пайдаланыңыз ("+" және "-" полюсін ескеріңіз).
Батареялардың қызмет ету мерзімі әдетте шамамен 6 айды құрайды; қашықтан басқару пульті сезімтал болмаған кезде немесе басқару қашықтығы қысқарған кезде оларды ауыстырыңыз.
Ескі және жаңа батареяларды ешқашан бірге пайдаланбаңыз.

Ескертпе:

Қашықтан басқару пультін ыстық және ылғалды жерлерге қоймаңыз.
Батареяларды зарядтамаңыз.
Батареялардың ағып кетуін болдырмау үшін ұзақ уақыт пайдаланылмаған кезде батареяларды шығарып алыңыз.
Батареялар тікелей күн сәулесі, от немесе соған ұқсас шамадан тыс қызуға ұшырамауы керек.
Батареялар дұрыс ауыстырылмаса, жарылу қаупі бар. Тек бірдей немесе баламалы түрімен ауыстырыңыз.

Қосылым иллюстрациясы

Суретте көрсетілгендей, динамиктерді динамик қосылымын жалғау кабелін пайдаланып қосыңыз.
Динамиктерді қуат кабелін пайдаланып қуат көзіне қосыңыз және қуат қосқышын қосыңыз, динамиктер жұмысқа дайын болуы керек.

Line In кірісі

Аудио көзін (ұялы телефон, планшет және т.б.) аудио кабелін пайдаланып активті динамиктің артқы панеліндегі Line In 1/Line In 2 кіріс портына қосыңыз (түстердің сәйкестігін ескеріңіз).
Қашықтан басқару пультіндегі "LINE 1/2" түймесін басыңыз немесе активті динамиктің артқы панеліндегі "Дыбыс деңгейін реттеу/Кіріс таңдау" тетігін басыңыз, дисплей экранында "LINE 1" немесе "LINE 2" көрсетіледі.
Қосылған құрылғыда музыканы ойнатыңыз және параметрлерді қажетті деңгейге келтіріңіз.

Оптикалық / Коаксиалды кіріс

Аудио көзін (Blu-ray ойнатқышы, Set Top Box және т.б.) талшықты оптикалық аудио кабелін немесе коаксиалды аудио кабелін (жинаққа кірмейді) пайдаланып активті динамиктің артқы панеліндегі OPT/COAX кіріс портына қосыңыз.
Қашықтан басқару пультіндегі "OPT" / "COAX" түймесін басыңыз немесе активті динамиктің артқы панеліндегі "Дыбыс деңгейін реттеу/Кіріс таңдау" тетігін басыңыз, дисплей экранында "OPTICAL" немесе "COAXIAL" көрсетіледі.
Қосылған құрылғыда музыканы ойнатыңыз және параметрлерді қажетті деңгейге келтіріңіз.

Ескертпе:
Тек стандартты PCM аудио сигналдары (44.1KHz/48KHz/96KHz/192KHz) оптикалық/коаксиалды режимде жұмыс істейді.

Bluetooth кірісі

Қашықтан басқару пультіндегі " " түймесін басыңыз немесе активті динамиктің артқы панеліндегі "Дыбыс деңгейін реттеу/Кіріс таңдау" тетігін басыңыз, дисплей экранында " " көрсетіледі.
Bluetooth құрылғысын (ұялы телефон, планшет және т.б.) "EDIFIER S2000MKⅢ" іздеуге және қосылуға орнатыңыз.

Ескертпе:
Bluetooth қосылымы мен үйлесімділігі бастапқы құрылғылардың бағдарламалық құрал нұсқаларына байланысты әр түрлі бастапқы құрылғылар арасында әр түрлі болуы мүмкін.

Техникалық сипаттамалар

Қуат шығысы:
R/L (Жоғары жиілік): 15W+15W
R/L (Орташа және төменгі жиілік): 50W+50W

Жиілік диапазоны:
45Hz-40KHz

Кіріс сезімталдығы:
Line In 1: 600±50mV
Line In 2: 800±50mV
OPT/COAX: 350±50mFFs
Bluetooth: 450±50mFFs

Аудио кірісі:
Line In 1/Line In 2/Optical/Coaxial/Bluetooth

ЕО үшін декларация
Жиілік диапазоны:
2.402GHz ~ 2.480GHz

RF қуат шығысы:
≤20 dBm (EIRP)

Пайдалануға шектеу жоқ.

Bluetooth® сөз белгісі мен логотиптері Bluetooth SIG, Inc. компаниясының тіркелген сауда белгілері болып табылады және EDIFIER компаниясының мұндай белгілерді кез келген пайдалануы лицензия бойынша жүзеге асырылады.
Басқа сауда белгілері мен сауда атаулары тиісті иеленушілерге тиесілі.

Qualcomm aptX - Qualcomm Technologies, Inc. және/немесе оның еншілес компанияларының өнімі.
Qualcomm - Америка Құрама Штаттарында және басқа елдерде тіркелген Qualcomm Incorporated компаниясының сауда белгісі.
aptX - Америка Құрама Штаттарында және басқа елдерде тіркелген Qualcomm Technologies International, Ltd. компаниясының сауда белгісі.

Ақаулықтарды жою

Дыбыс жоқ

Динамиктің ҚОСУЛЫ (ON) екенін тексеріңіз.
Негізгі дыбыс деңгейін реттегішін немесе қашықтан басқару пультін пайдаланып дыбыс деңгейін көтеруге тырысыңыз.
Аудио кабельдерінің мықтап қосылғанына және динамиктердегі кірістің дұрыс орнатылғанына көз жеткізіңіз.
Аудио көзінен сигнал шығысы бар-жоғын тексеріңіз.

Bluetooth арқылы қосылу мүмкін емес

Динамиктің Bluetooth кірісіне ауыстырылғанына көз жеткізіңіз. Егер ол басқа аудио кіріс режимдерінде болса, Bluetooth қосылмайды. " " түймесін басып тұру арқылы кез келген Bluetooth құрылғысынан ажыратыңыз, содан кейін қайтадан көріңіз.
Bluetooth-тың тиімді тарату диапазоны 10 метрді құрайды; жұмыстың осы диапазон ішінде екеніне көз жеткізіңіз.
Қосылым үшін басқа Bluetooth құрылғысын қолданып көріңіз.

S2000MK қосылмайды

Негізгі қуаттың қосылғанын немесе қабырғадағы розетканың қосылғанын тексеріңіз.

Динамиктерден шығатын шу

EDIFIER динамиктері аз шу шығарады, ал кейбір аудио құрылғыларының фондық шуы тым жоғары. Аудио кабельдерін ажыратыңыз және дыбыс деңгейін көтеріңіз, егер динамиктен 1 метр қашықтықта дыбыс естілмесе, онда бұл өнімде ешқандай мәселе жоқ.

EDIFIER туралы көбірек білу үшін www.edifier.com сайтына кіріңіз
Edifier кепілдігіне қатысты сұраулар үшін www.edifier.com сайтындағы тиісті ел бетіне кіріп, Кепілдік шарттары деп аталатын бөлімді қарап шығыңыз.
АҚШ және Канада: service@edifier.ca
Оңтүстік Америка: Жергілікті байланыс ақпараты үшін www.edifier.com (ағылшын) немесе www.edifierla.com (испан/португал) сайттарына кіріңіз.

Сілтемелер

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Edifier S2000MK III - Қуатталатын кітап сөресінің динамиктерінің нұсқаулығы жүктеп алу
