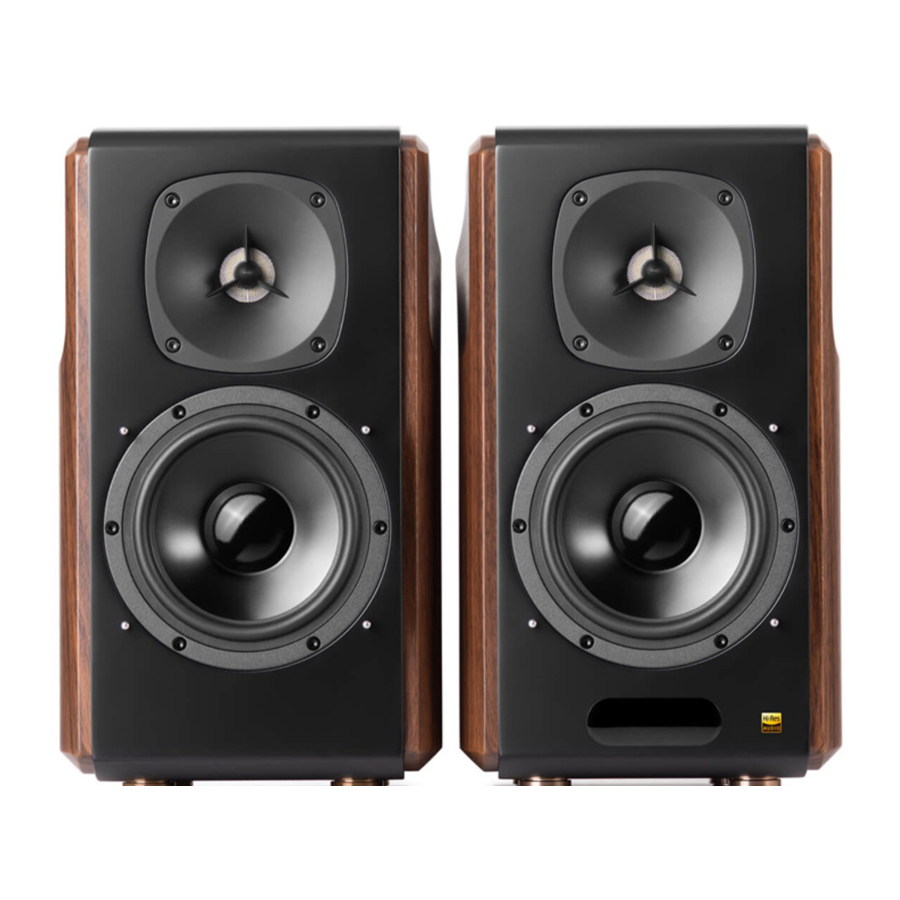

Edifier S2000MK III - Aktív Könyvespolc Hangszórók Kézikönyve

Tartalom

1 Fontos biztonsági utasítások
2 A doboz tartalma
3 Az eszköz áttekintése
4 Távirányító
- 4.1 Elemek
5 Csatlakoztathatósági ábra
6 Line In bemenet
7 Optikai / Koaxiális bemenet
8 Bluetooth bemenet
9 Műszaki adatok
10 Hibaelhárítás
11 Hivatkozások
12 Kézikönyv letöltése
13 Más nyelveken

Fontos biztonsági utasítások

Kérjük, figyelmesen olvassa el az utasításokat. Tartsa biztonságos helyen a későbbi felhasználás céljából.
Csak a gyártó által jóváhagyott tartozékokat használjon.
Szerelje be a készüléket megfelelően az eszköz csatlakoztatási szakaszában található utasításokat követve.
A termék használata 0-35℃ közötti környezetben ajánlott.
A tűz és az áramütés kockázatának csökkentése érdekében ne tegye ki a terméket esőnek vagy nedvességnek.
Ne használja ezt a terméket víz közelében. Ne merítse a terméket semmilyen folyadékba, és ne tegye ki csepegésnek vagy fröccsenésnek.
Ne telepítse vagy használja ezt a terméket hőforrás közelében (pl. radiátor, fűtőberendezés, tűzhely vagy más hőtermelő eszköz).
Ne helyezzen a termékre folyadékkal töltött tárgyakat, például vázákat; nyílt lángot, például gyertyát se helyezzen a termékre.
Ne takarja el a szellőzőnyílásokat. Ne helyezzen semmilyen tárgyat a szellőzőnyílásokba vagy résekbe. Ez tüzet vagy áramütést okozhat.
Tartson elegendő helyet a termék körül a jó szellőzés érdekében (minimum 5 cm ajánlott).
Ne erőltesse a dugót a csatlakozóba. Csatlakoztatás előtt ellenőrizze, hogy nincs-e akadály a csatlakozóban, és hogy a dugó megfelel-e a csatlakozónak, és a megfelelő irányba van-e tájolva.
Tartsa távol a mellékelt tartozékokat és alkatrészeket (például csavarokat) a gyermekektől, hogy elkerülje a véletlen lenyelést.
Ne nyissa fel vagy távolítsa el a házat saját maga. Ez veszélyes feszültségnek vagy más veszélyes kockázatoknak teheti ki. A sérülés okától függetlenül (például sérült vezeték vagy dugó, folyadék fröccsenésének vagy idegen tárgy bejutásának kitettsége, esőnek vagy nedvességnek való kitettség, a termék nem működik vagy leesett stb.), a javítást azonnal egy felhatalmazott szerviz szakembernek kell elvégeznie.
Mielőtt száraz ruhával megtisztítaná a terméket, mindig kapcsolja ki a terméket, és először húzza ki a tápkábelt.
Soha ne használjon erős savat, lúgot, benzint, alkoholt vagy más vegyi oldószert a termék felületének tisztításához. Csak semleges oldószert vagy tiszta vizet használjon a tisztításhoz.

A túlzottan hangos zene halláskárosodáshoz vezethet. Kérjük, tartsa a hangerőt biztonságos tartományban.

A termék helyes ártalmatlanítása. Ez a jelölés azt jelzi, hogy ezt a terméket nem szabad más háztartási hulladékkal együtt kidobni az EU-ban. Az ellenőrizetlen hulladékkezelésből eredő lehetséges környezeti vagy emberi egészségkárosodás megelőzése érdekében felelősségteljesen hasznosítsa újra az anyagi erőforrások fenntartható újrafelhasználásának előmozdítása érdekében. A használt készülék visszaküldéséhez használja a visszavételi és gyűjtési rendszereket, vagy lépjen kapcsolatba a kereskedővel, ahol a terméket vásárolta. Ők el tudják vinni ezt a terméket a környezetvédelmi szempontból biztonságos újrahasznosításra.

Csak a gyártó által meghatározott vagy a készülékkel együtt értékesített kocsival, állvánnyal, háromlábú állvánnyal, konzollal vagy asztallal használja. Kocsi használata esetén óvatosan mozgassa a kocsi/készülék kombinációt, hogy elkerülje a felborulásból eredő sérüléseket.

Teljesítmény figyelmeztetés:

Helyezze a terméket a hálózati aljzat közelébe a könnyű használat érdekében.
Használat előtt győződjön meg arról, hogy az üzemi feszültség megegyezik a helyi áramellátással. A helyes üzemi feszültség a termék adattábláján található.
Biztonsági okokból húzza ki a terméket villámlás idején, vagy ha hosszabb ideig nem használja.
Normál körülmények között a tápegység felforrósodhat. Kérjük, tartson jó szellőzést a területen, és legyen óvatos.
Biztonsági figyelmeztető címkék a termék házán vagy alján, vagy a hálózati adapteren.

Ez a szimbólum arra figyelmezteti a felhasználót, hogy a termék burkolatán belül szigetelés nélküli, veszélyes feszültség van jelen, amely elegendő nagyságú lehet ahhoz, hogy áramütés veszélyét jelentse a személyekre.

Ez a szimbólum arra figyelmezteti a felhasználót, hogy ne szerelje szét a termék burkolatát, és nincs benne felhasználó által cserélhető alkatrész. Vigye a terméket egy felhatalmazott szervizközpontba javításra.

Ez a szimbólum azt jelzi, hogy a termék csak beltéri használatra szolgál.

Ez a szimbólum azt jelzi, hogy a termék II. OSZTÁLYÚ vagy kettős szigetelésű elektromos eszköz, amely nem igényel földelést.

A MAINS dugót használják a leválasztó eszközként, a leválasztó eszköznek könnyen működtethetőnek kell maradnia.

Vezeték nélküli termékhez:

A vezeték nélküli termék rövidhullámú rádiófrekvenciákat generálhat, és zavarhatja más elektronikus eszközök vagy orvosi berendezések normál használatát.
Kapcsolja ki a terméket, ha nem engedélyezett. Ne használja a terméket orvosi létesítményekben, repülőgépen, benzinkutakon, automatikus kapuk közelében, automatikus tűzjelző rendszerek vagy más automatizált eszközök közelében.
Ne használja a terméket szívritmus-szabályozó közelében 20 cm-es távolságon belül. A rádióhullámok befolyásolhatják a szívritmus-szabályozó vagy más orvosi eszközök normál működését.

A doboz tartalma

Megjegyzés:
A kép csak tájékoztató jellegű, a tényleges termék az irányadó.

Az eszköz áttekintése

Hangerőszabályzó/Bemenetválasztás
Nyomja meg a Line in 1→Line in 2→Optical→ Coaxial→Bluetooth bemenetek közötti váltáshoz
Nyomja meg és tartsa lenyomva a Bluetooth kapcsolat bontásához Bluetooth bemenetnél
Magas hangszín szabályozás
Mély hangszín szabályozás
Főkapcsoló
Tápkábel
Line in bemenet
Optikai bemenet
Koaxiális bemenet
Csatlakoztassa a passzív hangszóróhoz
Csatlakoztassa az aktív hangszóróhoz
Kijelző

Távirányító

Irányítsa a távirányítót a hangszórón lévő távirányító vevőablakára, az optimális működési távolság 7 méter. A kijelzőn megjelenő érték figyelmeztet vagy villog, amikor a rendszer távirányító parancsot kap.

Be/ki kapcsolás
Némítás
Távirányító jelző
Line In bemenet
Bluetooth bemenet
Nyomja meg és tartsa lenyomva a Bluetooth kapcsolat bontásához
Előző szám/következő szám (Bluetooth bemenet)
Hangerő fel/le
Szünet/lejátszás (Bluetooth bemenet)
Optikai bemenet
Koaxiális bemenet
Monitor mód
Dinamikus mód
Klasszikus mód
Ének mód

Négy mód:

MONITOR mód: lapos hangátviteli görbével rendelkezik, színezés nélküli hangzáshoz.
DYNAMIC mód: több ütés, több dinamika.
CLASSIC mód: klasszikus HIFI hangzást ad vissza.
VOCAL mód: az emberi hang hangsúlyos, az énekes pozíciója közelebbinek tűnik a hallgatóhoz.

Elemek

Ahogy az ábra mutatja, nyomja lefelé a távirányító elemtartó fedelét hüvelykujjával, és kövesse a nyíl irányát a fedél eltávolításához, használjon két AAA elemet (figyelje a "+" és "-" pólust).
Az elemek élettartama általában körülbelül 6 hónap; kérjük, cserélje ki őket, ha a távirányító nem érzékeny, vagy a vezérlési távolság lerövidül.
Soha ne használjon együtt régi és új elemeket.

Megjegyzés:

Ne helyezze a távirányítót forró és párás helyre.
Ne töltse az elemeket.
Vegye ki az elemeket, ha hosszabb ideig nem használja, hogy elkerülje az elemek szivárgását.
Az elemeket nem szabad túlzott hőnek kitenni, például közvetlen napfénynek, tűznek vagy hasonlónak.
Robbanásveszély, ha az elemeket helytelenül cserélik ki. Csak azonos vagy azzal egyenértékű típusra cserélje.

Csatlakoztathatósági ábra

Ahogy az ábra mutatja, csatlakoztassa a hangszórókat a hangszóró csatlakoztató kábel segítségével.
Csatlakoztassa a hangszórókat áramforráshoz a tápkábel segítségével, és kapcsolja be a főkapcsolót, a hangszóróknak készen kell állniuk a használatra.

Line In bemenet

Csatlakoztassa az audio forrást (mobiltelefon, táblagép stb.) a Line In 1/Line In 2 bemeneti porthoz (figyelje a színillesztést) az aktív hangszóró hátlapján audio kábel segítségével.
Nyomja meg a "LINE 1/2" gombot a távirányítón, vagy nyomja meg a "Hangerőszabályzó/Bemenetválasztás" tárcsát az aktív hangszóró hátlapján, a kijelzőn a "LINE 1" vagy "LINE 2" felirat jelenik meg.
Játsszon le zenét a csatlakoztatott eszközön, és állítsa be a beállításokat a kívánt szintre.

Optikai / Koaxiális bemenet

Csatlakoztassa az audio forrást (Blu-ray lejátszó, Set Top Box stb.) az OPT/COAX bemeneti porthoz az aktív hangszóró hátlapján optikai audio kábel vagy koaxiális audio kábel segítségével (nem tartozék).
Nyomja meg az "OPT" / "COAX" gombot a távirányítón, vagy nyomja meg a "Hangerőszabályzó/Bemenetválasztás" tárcsát az aktív hangszóró hátlapján, a kijelzőn az "OPTICAL" vagy "COAXIAL" felirat jelenik meg.
Játsszon le zenét a csatlakoztatott eszközön, és állítsa be a beállításokat a kívánt szintre.

Megjegyzés:
Csak a szabványos PCM audio jelek (44.1KHz/48KHz/96KHz/192KHz) működnek optikai/koaxiális módban.

Bluetooth bemenet

Nyomja meg a " " gombot a távirányítón, vagy nyomja meg a "Hangerőszabályzó/Bemenetválasztás" tárcsát az aktív hangszóró hátlapján, a kijelzőn a " " felirat jelenik meg.
Állítsa be Bluetooth eszközét (mobiltelefon, táblagép stb.) a "EDIFIER S2000MKⅢ" keresésére és csatlakoztatására.

Megjegyzés:
A Bluetooth csatlakoztathatóság és kompatibilitás eltérhet a különböző forráseszközök között, a forráseszközök szoftververzióitól függően.

Műszaki adatok

Teljesítmény:
R/L (Magas): 15W+15W
R/L (Közép- és mélyhang): 50W+50W

Frekvencia átvitel:
45Hz-40KHz

Bemeneti érzékenység:
Line In 1: 600±50mV
Line In 2: 800±50mV
OPT/COAX: 350±50mFFs
Bluetooth: 450±50mFFs

Audio bemenet:
Line In 1/Line In 2/Optical/Coaxial/Bluetooth

EU megfelelőségi nyilatkozat
Frekvencia sáv:
2.402GHz ~ 2.480GHz

RF kimeneti teljesítmény:
≤20 dBm (EIRP)

A használat korlátozás nélkül történik.

A Bluetooth® szóvédjegy és logók a Bluetooth SIG, Inc. bejegyzett védjegyei, és az EDIFIER az ilyen védjegyeket licenc alapján használja.
Más védjegyek és kereskedelmi nevek a megfelelő tulajdonosaiké.

A Qualcomm aptX a Qualcomm Technologies, Inc. és/vagy leányvállalatainak terméke.
A Qualcomm a Qualcomm Incorporated védjegye, amely az Egyesült Államokban és más országokban van bejegyezve.
Az aptX a Qualcomm Technologies International, Ltd. védjegye, amely az Egyesült Államokban és más országokban van bejegyezve.

Hibaelhárítás

Nincs hang

Ellenőrizze, hogy a hangszóró be van-e kapcsolva (ON).
Próbálja meg felhangosítani a hangerőt a fő hangerőszabályzóval vagy a távirányítóval.
Győződjön meg arról, hogy az audiokábelek szilárdan csatlakoztatva vannak, és a bemenet helyesen van beállítva a hangszórókon.
Ellenőrizze, hogy van-e jelkimenet az audioforrásból.

Nem lehet csatlakozni Bluetooth-on keresztül

Győződjön meg arról, hogy a hangszóró Bluetooth bemenetre van kapcsolva. Ha más audio bemeneti módban van, a Bluetooth nem fog csatlakozni. Válassza le bármelyik Bluetooth eszközt a " " gomb megnyomásával és nyomva tartásával, majd próbálja újra.
A Bluetooth hatékony átviteli távolsága 10 méter; kérjük, győződjön meg arról, hogy a művelet ezen a tartományon belül van.
Próbáljon ki egy másik Bluetooth eszközt a csatlakozáshoz.

Az S2000MK nem kapcsol be

Ellenőrizze, hogy a hálózati tápellátás csatlakoztatva van-e, vagy hogy a fali aljzat be van-e kapcsolva.

Zaj jön a hangszórókból

Az EDIFIER hangszórók kevés zajt generálnak, míg egyes audio eszközök háttérzaja túl magas. Kérjük, húzza ki az audiokábeleket, és tekerje fel a hangerőt, ha 1 méterre a hangszórótól nem hallható hang, akkor nincs probléma ezzel a termékkel.
