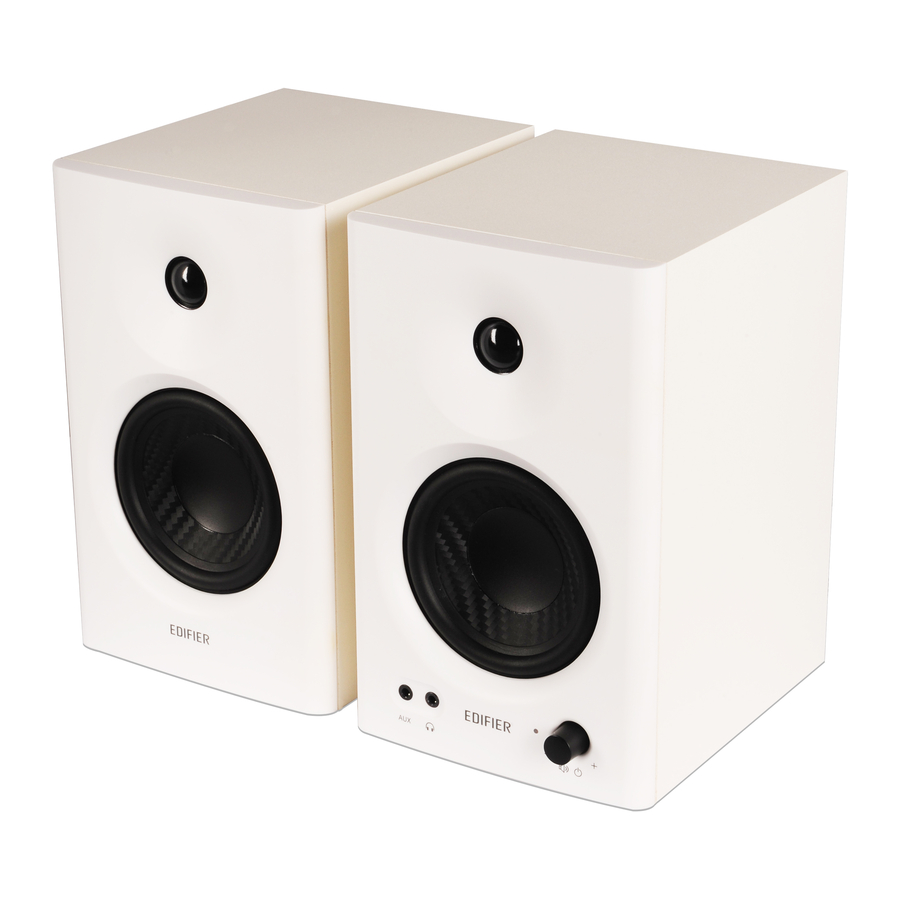

EDIFIER MR4 Stúdió Monitor Kézikönyv

Fontos biztonsági utasítás

1. Kérjük, figyelmesen olvassa el az utasításokat. Őrizze meg biztonságos helyen a későbbi felhasználás céljából.
2. Csak a gyártó által jóváhagyott tartozékokat használjon.
3. Szerelje be a készüléket megfelelően az eszköz csatlakoztatási részében található utasításokat követve.
4. A termék 0-35℃ közötti környezetben történő használata ajánlott.
5. A tűz és az áramütés kockázatának csökkentése érdekében ne tegye ki a terméket esőnek vagy nedvességnek.
6. Ne használja ezt a terméket víz közelében. Ne merítse a terméket semmilyen folyadékba, és ne tegye ki csepegésnek vagy fröccsenésnek.
7. Ne telepítse vagy használja ezt a terméket hőforrás közelében (pl. radiátor, fűtőtest, tűzhely vagy más hőtermelő eszköz).
8. Ne helyezzen a termékre folyadékkal töltött tárgyakat, például vázákat; és ne helyezzen rá nyílt lángot, például égő gyertyát sem.
9. Ne takarja el a szellőzőnyílásokat. Ne helyezzen semmilyen tárgyat a szellőzőnyílásokba vagy résekbe. Ez tüzet vagy áramütést okozhat.
10. Tartson elegendő helyet a termék körül a jó szellőzés érdekében (minimum 5 cm ajánlott).
11. Ne erőltesse a dugót a csatlakozóba. Csatlakoztatás előtt ellenőrizze, hogy nincs-e akadály a csatlakozóban, és hogy a dugó megfelel-e a csatlakozónak, és a megfelelő irányba van-e tájolva.
12. Tartsa távol a mellékelt tartozékokat és alkatrészeket (például csavarokat) a gyermekektől, hogy elkerülje a véletlen lenyelést.
13. Ne nyissa fel vagy távolítsa el a házat saját maga. Ez veszélyes feszültségnek vagy más veszélyes kockázatoknak teheti ki. A sérülés okától függetlenül (például sérült vezeték vagy dugó, folyadék fröccsenésének vagy idegen tárgy bejutásának kitettsége, esőnek vagy nedvességnek való kitettség, a termék nem működik vagy leesett stb.), a javítást azonnal szakképzett szervizszakembernek kell elvégeznie.
14. Mielőtt száraz ruhával megtisztítaná a terméket, mindig kapcsolja ki a terméket, és először húzza ki a tápkábelt.
15. Soha ne használjon erős savat, lúgot, benzint, alkoholt vagy más vegyi oldószert a termék felületének tisztításához. A tisztításhoz csak semleges oldószert vagy tiszta vizet használjon.

A túlzottan hangos zene halláskárosodáshoz vezethet. Kérjük, tartsa a hangerőt biztonságos tartományban.

A termék helyes ártalmatlanítása. Ez a jelölés azt jelzi, hogy ezt a terméket nem szabad más háztartási hulladékkal együtt kidobni az EU-ban. Az ellenőrizetlen hulladékkezelésből eredő esetleges környezeti vagy emberi egészségkárosodás elkerülése érdekében felelősségteljesen hasznosítsa újra az anyagi erőforrások fenntartható újrafelhasználásának előmozdítása érdekében. A használt készülék visszaküldéséhez használja a visszavételi és gyűjtési rendszereket, vagy lépjen kapcsolatba a termék forgalmazójával. Ők gondoskodnak a termék környezetbarát újrahasznosításáról.

Csak a gyártó által meghatározott vagy a készülékkel együtt értékesített kocsival, állvánnyal, háromlábú állvánnyal, konzollal vagy asztallal használja. Kocsi használata esetén óvatosan járjon el a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket.

Figyelmeztetés a tápellátásra vonatkozóan:

1. A könnyű használat érdekében helyezze a terméket a hálózati aljzat közelébe.
2. Használat előtt győződjön meg arról, hogy az üzemi feszültség megegyezik a helyi tápellátás feszültségével. A helyes üzemi feszültség a termék adattábláján található.
3. Biztonsági okokból húzza ki a terméket a konnektorból zivatarok idején, vagy ha hosszabb ideig nem használja.
4. Normál körülmények között a tápegység felforrósodhat. Kérjük, gondoskodjon a jó szellőzésről a területen, és legyen óvatos.
5. Biztonsági figyelmeztető címkék a termék házán vagy alján, illetve a hálózati adapteren.

Ez a szimbólum arra figyelmezteti a felhasználót, hogy a termék burkolatán belül szigeteletlen, veszélyes feszültség van jelen, amely elegendő nagyságú lehet ahhoz, hogy áramütés veszélyét jelentse a személyek számára.

Ez a szimbólum arra figyelmezteti a felhasználót, hogy ne szerelje szét a termék burkolatát, és belül nincsenek a felhasználó által cserélhető alkatrészek. A javításhoz vigye a terméket egy hivatalos szervizközpontba.

Ez a szimbólum azt jelzi, hogy a termék csak beltéri használatra szolgál.

Ez a szimbólum azt jelzi, hogy a termék II. OSZTÁLYÚ vagy kettős szigetelésű elektromos eszköz, amely nem igényel földelést.

A HÁLÓZATI csatlakozódugó a leválasztó eszköz, a leválasztó eszköznek könnyen működtethetőnek kell maradnia.

Mi van a dobozban

Passzív (bal) hangszóró

Aktív (jobb) hangszóró

Hangszóró összekötő kábel

3.5mm – RCA audio kábel

3.5mm – 3.5mm audio kábel

Felhasználói kézikönyv

Megjegyzés: A képek csak illusztrációs célokat szolgálnak, és eltérhetnek a tényleges terméktől.

Funkcionális működés

1. Multifunkciós tárcsa
   Forgatás: hangerőszabályozás
   Nyomás: hanghatások váltása (Monitor/Music (Monitor/Zene))
   Nyomva tartás: be-/kikapcsolás
2. Jelzőfény
   Piros: monitor mód
   Zöld: zene mód
3. AUX aszimmetrikus bemenet
4. Fejhallgató kimenet
5. Alacsony frekvencia trimmer (a 100 Hz körüli frekvenciák beállítása ±6 dB-lel.)
6. Magas frekvencia trimmer (a 10 kHz feletti frekvenciák beállítása ±6 dB-lel.)
7. RCA aszimmetrikus bemenet
8. TRS szimmetrikus bemenet
9. Csatlakoztassa a passzív (bal) hangszóróhoz
10. Tápkábel
11. Csatlakoztassa az aktív (jobb) hangszóróhoz

Csatlakoztatás

1. Alapvető csatlakoztatás

2. Csatlakoztatás audio forrásokhoz


Audio bemenetek és audio kimenet

Audio bemenetek

Az EDIFIER MR4 három különböző bemeneti módszert kínál, és a három bemenet párhuzamosan is használható.

1. TRS szimmetrikus bemenet
   A TRS szimmetrikus bemenet egy Φ6.35mm-es (1/4 hüvelykes) háromfokozatú szimmetrikus port, amely 6.35mm-es szimmetrikus kimenettel rendelkező audioeszközökhöz (névleges bemeneti szint: +4dBu) csatlakoztatható, például audio interfészekhez, keverőkhöz, audiógyártó eszközökhöz stb.

2. RCA aszimmetrikus bemenet
   Az RCA aszimmetrikus port aszimmetrikus kimenettel rendelkező audioeszközökhöz (névleges bemeneti szint: -10dBV) csatlakoztatható, például személyi zenelejátszókhoz, asztali számítógépekhez, CD-lejátszókhoz stb.
3. AUX aszimmetrikus bemenet
   Az AUX port egy 3.5mm-es aszimmetrikus bemeneti port, amely számítógépekhez, mobiltelefonokhoz, táblagépekhez stb. csatlakoztatható.

Megjegyzés: Csatlakoztatás előtt forgassa el a multifunkciós tárcsát az óramutató járásával ellentétes irányba a legalacsonyabb hangerőszintre.

Audio kimenet

Fejhallgató kimenet

Dugja be a fejhallgatót az aktív hangszóró előlapján található " " portba, ekkor a hangszóró elnémul, és a fejhallgató adja ki a hangot.

Megjegyzés: A fejhallgató hangerejét a multifunkciós tárcsával szabályozhatja.

Műszaki adatok

Hibaelhárítás

Nincs hang

• Ellenőrizze, hogy a hangszóró be van-e kapcsolva (ON).
• Próbálja meg feltekerni a hangerőt a hangerőszabályzóval.
• Győződjön meg arról, hogy az audiokábelek szilárdan csatlakoztatva vannak, és a bemenet helyesen van beállítva a hangszórón.
• Ellenőrizze, hogy van-e jelkimenet az audioforrásból.

Az MR4 nem kapcsol be

• Ellenőrizze, hogy a hálózati tápellátás csatlakoztatva van-e, vagy hogy a fali aljzat be van-e kapcsolva.

Zaj jön a hangszórókból

• Az EDIFIER hangszórók kevés zajt generálnak, míg egyes audioeszközök háttérzaja túl magas. Kérjük, húzza ki az audiokábeleket, és tekerje fel a hangerőt, ha 1 méterre a hangszórótól nem hallható hang, akkor nincs probléma ezzel a termékkel.

Ha többet szeretne megtudni az EDIFIER-ről, látogasson el a www.edifier.com oldalra

Az EDIFIER garanciával kapcsolatos kérdésekkel kapcsolatban keresse fel a www.edifier.com webhelyen az adott ország oldalát, és tekintse át a Garanciális feltételek című részt.

USA és Kanada: service@edifier.ca

Dél-Amerika: Kérjük, látogasson el a www.edifier.com (angol) vagy a www.edifierla.com (spanyol/portugál) oldalra a helyi elérhetőségi adatokért.

@Edifierglobal

@Edifier_Global

@Edifier_Global

Modell: EDF100024

Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong

www.edifier.com
© 2021 Edifier International Limited. Minden jog fenntartva.
Kínában nyomtatva

ÉRTESÍTÉS:

A műszaki fejlesztés és a rendszerfrissítés szükségessége miatt az itt található információk előzetes értesítés nélkül időről időre változhatnak.

Az EDIFIER termékei különböző alkalmazásokhoz lesznek testre szabva. Az ebben a kézikönyvben látható képek és illusztrációk kissé eltérhetnek a tényleges terméktől. Ha eltérést talál, a tényleges termék az irányadó.
