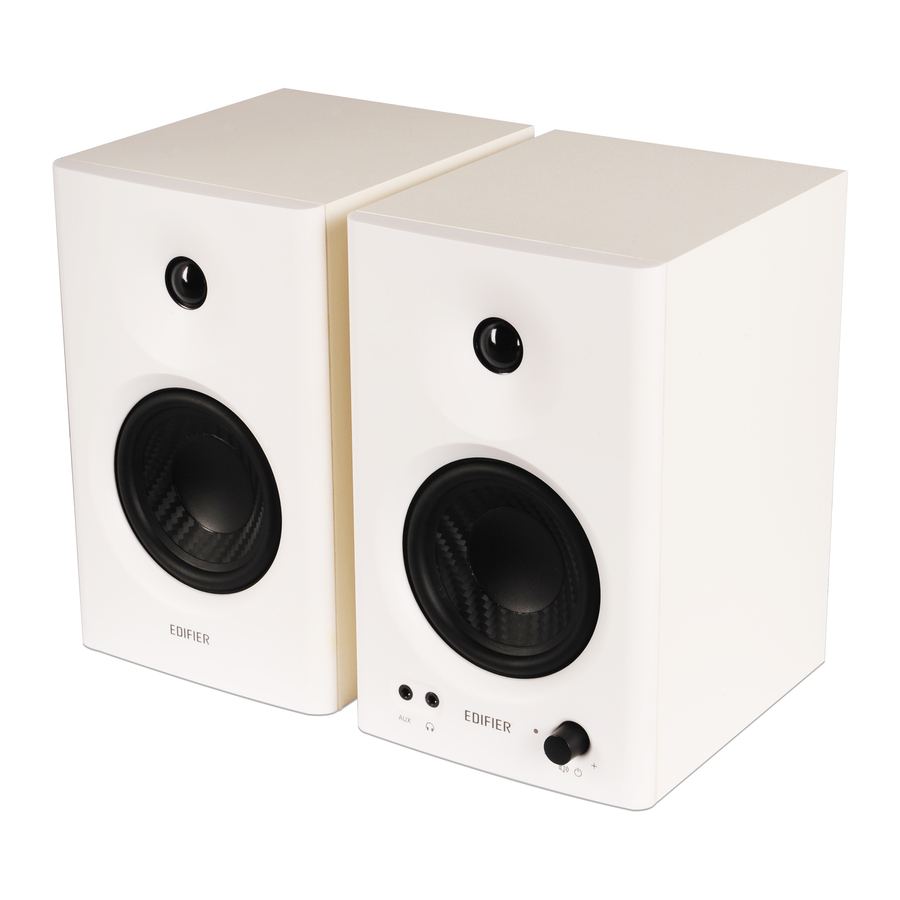

EDIFIER MR4 Studijos monitoriaus vadovas

Svarbios saugos instrukcijos

1. Atidžiai perskaitykite instrukcijas. Laikykite jas saugioje vietoje, kad galėtumėte pasinaudoti ateityje.
2. Naudokite tik gamintojo patvirtintus priedus.
3. Įdiekite prietaisą tinkamai, vadovaudamiesi prietaiso prijungimo skyriaus instrukcijomis.
4. Rekomenduojama naudoti produktą 0-35 ℃ aplinkoje.
5. Kad sumažintumėte gaisro ir elektros smūgio riziką, nelaikykite produkto lietuje ar drėgmėje.
6. Nenaudokite šio produkto šalia vandens. Nenardinkite produkto į jokį skystį ir nelaikykite jo lašų ar purslų poveikyje.
7. Nemontuokite ir nenaudokite šio produkto šalia jokio šilumos šaltinio (pvz., radiatoriaus, šildytuvo, viryklės ar kitų prietaisų, kurie generuoja šilumą).
8. Nedėkite ant produkto jokių skysčiais pripildytų daiktų, pavyzdžiui, vazų; taip pat nedėkite jokios atviros ugnies, pavyzdžiui, uždegtų žvakių, ant produkto.
9. Neuždenkite jokių ventiliacijos angų. Nekiškite jokių daiktų į ventiliacijos angas ar plyšius. Tai gali sukelti gaisrą arba elektros smūgį.
10. Laikykite pakankamą atstumą aplink produktą, kad užtikrintumėte gerą ventiliaciją (rekomenduojama mažiausiai 5 cm).
11. Nekiškite kištuko jėga į lizdą. Prieš prijungdami patikrinkite, ar lizde nėra užsikimšimų ir ar kištukas atitinka lizdą ir yra orientuotas teisinga kryptimi.
12. Laikykite pateiktus priedus ir dalis (pvz., varžtus) atokiau nuo vaikų, kad jie netyčia neprarytų.
13. Neatidarykite ir nenuimkite korpuso patys. Tai gali sukelti pavojingą įtampą ar kitus pavojingus pavojus. Nepriklausomai nuo žalos priežasties (pvz., pažeistas laidas ar kištukas, skysčio purslų poveikis arba įkritęs pašalinis daiktas, lietaus ar drėgmės poveikis, produktas neveikia arba nukrito ir pan.), remontą turi nedelsiant atlikti įgaliotas techninės priežiūros specialistas.
14. Prieš valydami produktą sausu skudurėliu, visada išjunkite produktą ir pirmiausia atjunkite maitinimo kištuką.
15. Niekada nenaudokite stiprių rūgščių, šarmų, benzino, alkoholio ar kitų cheminių tirpiklių produkto paviršiui valyti. Valymui naudokite tik neutralų tirpiklį arba švarų vandenį.

Pernelyg garsus muzikos klausymas gali sukelti klausos praradimą. Prašome palaikyti saugų garsumo lygį.

Teisingas šio produkto utilizavimas. Šis ženklas rodo, kad šio produkto negalima išmesti kartu su kitomis buitinėmis atliekomis visoje ES. Siekiant išvengti galimos žalos aplinkai ar žmonių sveikatai dėl nekontroliuojamo atliekų šalinimo, perdirbkite jį atsakingai, kad būtų skatinamas tvarus materialinių išteklių pakartotinis naudojimas. Norėdami grąžinti naudotą prietaisą, naudokite grąžinimo ir surinkimo sistemas arba susisiekite su pardavėju, iš kurio įsigijote produktą. Jie gali priimti šį produktą aplinkai saugiam perdirbimui.

Naudokite tik su vežimėliu, stovu, trikoju, laikikliu arba stalu, nurodytu gamintojo arba parduodamu kartu su aparatu. Kai naudojamas vežimėlis, būkite atsargūs perkeldami vežimėlio/aparato derinį, kad išvengtumėte sužalojimų dėl apvirtimo.

Įspėjimas dėl maitinimo:

1. Padėkite produktą šalia maitinimo lizdo, kad būtų lengva naudoti.
2. Prieš naudodami įsitikinkite, kad darbinė įtampa yra tokia pati kaip jūsų vietinio maitinimo šaltinio. Teisingą darbinę įtampą galite rasti ant produkto plokštelės.
3. Saugumo sumetimais atjunkite produktą nuo maitinimo šaltinio per perkūniją arba kai nenaudojate ilgą laiką.
4. Normaliomis sąlygomis maitinimo šaltinis gali įkaisti. Prašome užtikrinti gerą ventiliaciją patalpoje ir būti atsargiems.
5. Saugos įspėjamieji ženklai ant korpuso arba produkto apačios arba maitinimo adapterio.

Šis simbolis skirtas įspėti naudotoją apie neizoliuotą pavojingą įtampą produkto korpuse, kuri gali būti pakankamai didelė, kad sukeltų elektros smūgio pavojų asmenims.

Šis simbolis skirtas įspėti naudotoją, kad neišardytų produkto korpuso ir kad viduje nėra dalių, kurias galėtų pakeisti naudotojas. Nuneškite produktą į įgaliotą techninės priežiūros centrą remontui.

Šis simbolis rodo, kad produktas skirtas naudoti tik patalpose.

Šis simbolis rodo, kad produktas yra II KLASĖS arba dvigubos izoliacijos elektrinis prietaisas, kuriam nereikia įžeminimo.

MAITINIMO kištukas naudojamas kaip atjungimo įrenginys, atjungimo įrenginys turi likti lengvai valdomas.

Kas yra dėžutėje

Pasyvus (kairysis) garsiakalbis

Aktyvus (dešinysis) garsiakalbis

Garsiakalbio jungiamasis kabelis

3.5mm – RCA audio kabelis

3.5mm – 3.5mm audio kabelis

Vartotojo vadovas

Pastaba: paveikslėliai yra tik iliustraciniai ir gali skirtis nuo tikrojo produkto.

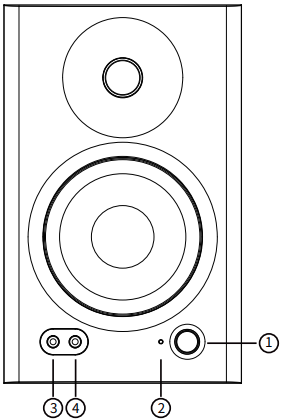

Funkcinis veikimas

1. Daugiafunkcis ratukas
   Pasukite: garsumo valdymas
   Paspauskite: garso efektų perjungimas (Monitor/Music (monitoriaus/muzikos))
   Paspauskite ir palaikykite: įjungimas/išjungimas
2. Indikatorius
   Raudonas: monitoriaus režimas
   Žalias: muzikos režimas
3. AUX nesubalansuotas įėjimas
4. Ausinių išvestis

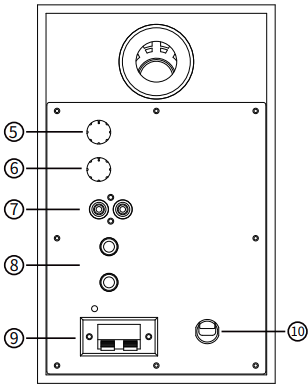

5. Žemo dažnio trimeris (reguliuoja dažnius aplink 100Hz ±6 dB.)
6. Aukšto dažnio trimeris (reguliuoja dažnius virš 10kHz ±6 dB.)
7. RCA nesubalansuotas įėjimas
8. TRS subalansuotas įėjimas
9. Prijunkite prie pasyvaus (kairiojo) garsiakalbio
10. Maitinimo kabelis

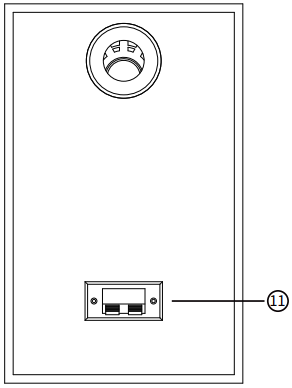

11. Prijunkite prie aktyvaus (dešiniojo) garsiakalbio

Prisijungimas

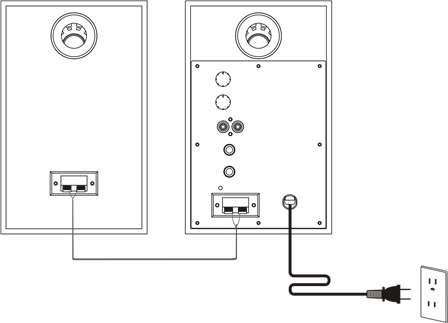

1. Pagrindinis prijungimas

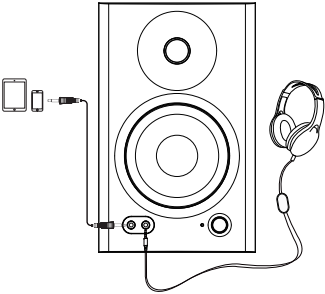

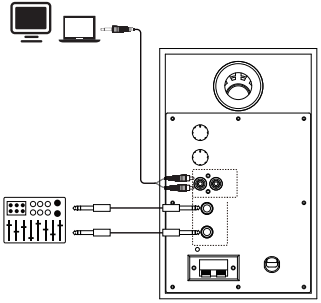

2. Prijunkite prie garso šaltinių


Garso įėjimai ir garso išvestis

Garso įėjimai

EDIFIER MR4 suteikia jums tris skirtingus įvesties būdus, ir visus tris įėjimus galima naudoti lygiagrečiai.

1. TRS subalansuotas įėjimas
   TRS subalansuotas įėjimas reiškia Φ6.35mm (1/4 colio) trijų pakopų subalansuotą prievadą, skirtą jungti prie garso įrenginių su 6.35mm subalansuota išvestimi (nominalus įvesties lygis: +4dBu), tokių kaip garso sąsajos, mikšeriai, garso gamybos įrenginiai ir kt.

2. RCA nesubalansuotas įėjimas
   RCA nesubalansuotas prievadas naudojamas jungti prie garso įrenginių su nesubalansuota išvestimi (nominalus įvesties lygis: -10dBV), tokių kaip asmeniniai muzikos grotuvai, staliniai kompiuteriai, CD grotuvai ir kt.
3. AUX nesubalansuotas įėjimas
   AUX prievadas yra 3.5mm nesubalansuotas įvesties prievadas, naudojamas jungti prie kompiuterių, mobiliųjų telefonų, planšetinių kompiuterių ir kt.

Pastaba: Prieš prijungdami pasukite daugiafunkcį ratuką prieš laikrodžio rodyklę iki žemiausio garsumo lygio.

Garso išvestis

Ausinių išvestis

Įkiškite ausines į " " prievadą, esantį aktyvaus garsiakalbio priekiniame skydelyje, tada garsiakalbis bus nutildytas, o ausinės skleis garsą.

Pastaba: Ausinių garsumą galite valdyti daugiafunkciu ratuku.

Specifikacijos

Problemų sprendimas

Nėra garso

• Patikrinkite, ar garsiakalbis yra įjungtas (ON).
• Pabandykite padidinti garsumą naudodami garsumo valdiklį.
• Įsitikinkite, kad garso kabeliai yra tvirtai prijungti ir įvestis garsiakalbyje nustatyta teisingai.
• Patikrinkite, ar iš garso šaltinio sklinda signalas.

MR4 neįsijungia

• Patikrinkite, ar prijungtas pagrindinis maitinimas, arba ar įjungtas sieninis lizdas.

Triukšmas sklinda iš garsiakalbių

• EDIFIER garsiakalbiai skleidžia nedidelį triukšmą, o kai kurių garso įrenginių foninis triukšmas yra per didelis. Atjunkite garso kabelius ir padidinkite garsumą, jei už 1 metro nuo garsiakalbio negirdėti jokio garso, tada su šiuo produktu nėra jokių problemų.

Norėdami sužinoti daugiau apie EDIFIER, apsilankykite www.edifier.com

Jei turite klausimų dėl EDIFIER garantijos, apsilankykite atitinkamame šalies puslapyje www.edifier.com ir peržiūrėkite skyrių, pavadintą "Warranty Terms" ("Garantijos sąlygos").

JAV ir Kanada: service@edifier.ca

Pietų Amerika: apsilankykite www.edifier.com (anglų kalba) arba www.edifierla.com (ispanų/portugalų kalba), kad gautumėte vietinę kontaktinę informaciją.

@Edifierglobal

@Edifier_Global

@Edifier_Global

Modelis: EDF100024

Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong

www.edifier.com
© 2021 Edifier International Limited. Visos teisės saugomos.
Spausdinta Kinijoje

PASTABA:

Dėl techninių patobulinimų ir sistemos atnaujinimo poreikio, čia pateikta informacija gali būti keičiama be išankstinio įspėjimo.

EDIFIER produktai bus pritaikyti skirtingoms reikmėms. Šiame vadove pateikti paveikslėliai ir iliustracijos gali šiek tiek skirtis nuo tikrojo produkto. Jei pastebėsite kokių nors skirtumų, pirmenybė teikiama tikrajam produktui.
