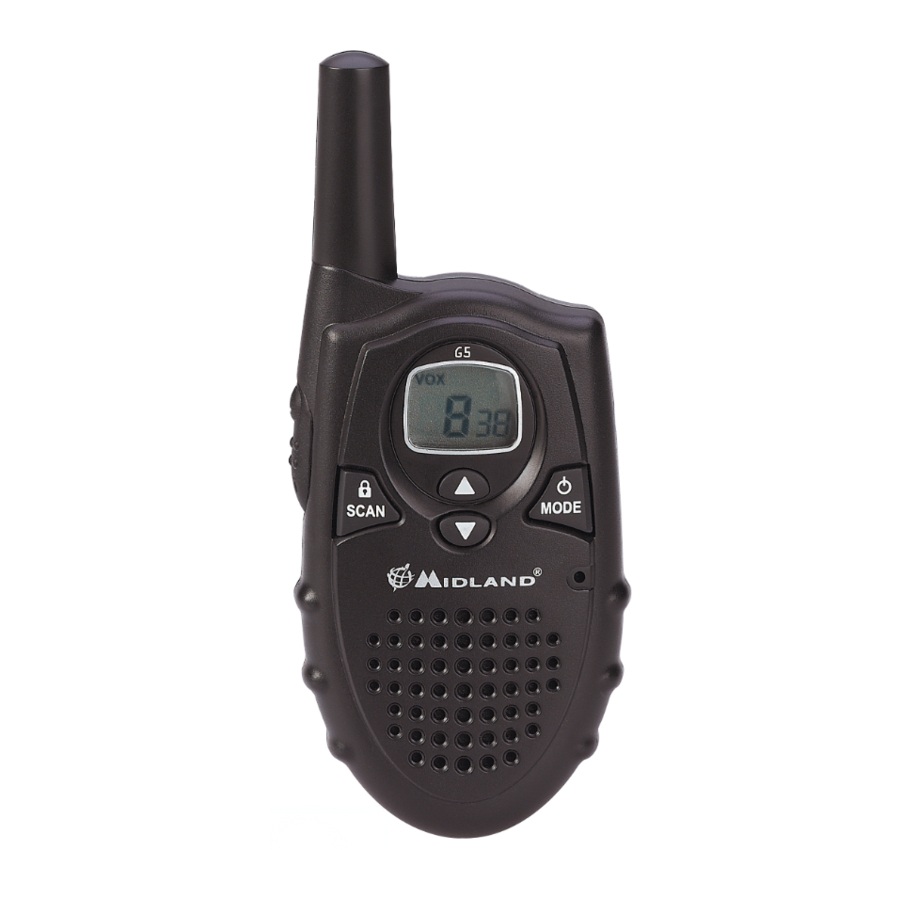

Midland G5 - 8 CSATORNÁS PMR446 TRANSZCEIVER Kézikönyv

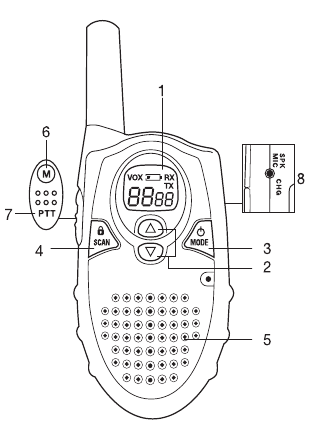

Áttekintés

A MIDLAND G5 egy új generációs PMR 446 adó-vevő, amely engedély nélkül használható minden olyan országban, ahol a páneurópai PMR446 frekvenciák engedélyezettek (446.00625 – 446.09375 MHz).
Kérjük, tekintse meg a "Használati korlátozások" táblázatot az országspecifikus korlátozásokkal kapcsolatban.

Főbb jellemzők

• Frekv. 446.00625 ÷ 446.09375 MHz
• Csatorna távolság: 12.5 KHz
• 8 csatorna
• Teljesítmény 500 mW ERP
• Lefedettség akár 4 ÷ 5 km **
• Akkumulátorok: AAA típusú, újratölthető vagy alkáli
• Alfanumerikus háttérvilágítású LCD kijelző
• VOX (kihangosított adás)
• 38 CTCSS hang
• Akkumulátor élettartama akár 35 óra (alkáli típus)
• Üzemi hőmérséklet -20° és +55° között
• Súly 63 gr
• Méret 53x89x28 mm
• Csatlakozó audio tartozékokhoz: 1 tűs, 2,5 mm (SPKMIC) [8]
• Csatlakozó fali töltőhöz (CH6) [8]

A specifikációk előzetes értesítés nélkül változhatnak.

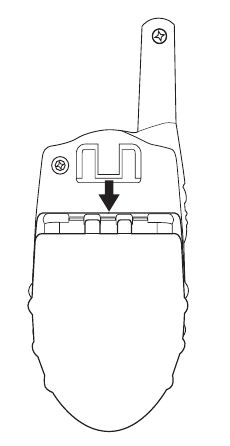

Akkumulátor rekesz

Az akkumulátor rekesz kinyitásához tartsa az egységet lefelé fordítva, és csúsztassa a fedelet a rádió alja felé; majd helyezzen be 3 x AAA alkáli vagy újratölthető elemet.

Kijelző megvilágítása

Nyomja meg egyszer a gombot [3] a kijelző megvilágításának aktiválásához kb. 7 másodpercre. A kijelző megvilágítása a L [6] gomb megnyomásával is aktiválható, és az L újbóli megnyomásával kikapcsolható.

** Lefedettség
A maximális hatótávolság nyílt területen történő használat során érhető el.
A maximális lehetséges hatótávolságot csak olyan környezeti tényezők korlátozzák, mint a fák, épületek vagy egyéb akadályok okozta elzáródás. Autóban vagy fémszerkezetekben a hatótávolság csökkenhet.

Tartalom

• 2 MIDLAND G5 adó-vevő
• 2 övcsipesz
• Felhasználói kézikönyv

KOMMUNIKÁLJUNK!

A rádió be-/kikapcsolása

Tartsa lenyomva a [3] gombot 3 másodpercig. A rádió 3-szor sípol különböző hangszínekkel (letiltható). Az LCD [1] 1 másodpercig egy "önellenőrző" üzenetet jelenít meg, majd a legutóbb kiválasztott csatornát jelzi.

Hangerő beállítása

A hangerő beállításához nyomja meg a ▼/▲ [2] gombokat, amíg el nem éri a kívánt szintet.

Csatorna kiválasztása

Nyomja meg egyszer a [3] gombot, majd a ▼/▲ [2] gombokat a 8 csatorna egyikének kiválasztásához. A kiválasztás megerősítéséhez nyomja meg a PTT [7] gombot, vagy várjon körülbelül 5 másodpercet.

Adás

A maximális beszédérthetőség érdekében tartsa a rádiót 4-10 cm-re a szájától, tartsa lenyomva a PTT gombot [7], és beszéljen a készülékbe. Adás közben a kijelzőn a következő látható:
Amikor a PTT gombot elengedi, a rádió sípol, hogy megerősítse a többi felhasználónak, hogy az adás befejeződött (ez a funkció alapértelmezés szerint ki van kapcsolva, a bekapcsolásához lásd a "Roger Beep" bekezdést).

Vétel

Egyszerűen engedje el a PTT [7] gombot. Amikor jelet fog, a kijelzőn a következő látható:

Háttérzaj csökkentés (Squelch)

A MIDLAND G5-ben a háttérzaj csökkentő eszköz (squelch) alapértelmezés szerint aktiválva van.

Automatikus energiatakarékosság

A MIDLAND G5 egy automatikus áramtakarékos áramkörrel van ellátva. Ha az adó-vevő 7 másodpercig vagy annál hosszabb ideig nem fog jelet, az "energiatakarékos funkció" automatikusan aktiválódik [1]. Az akkumulátor élettartama akár 50%-kal is megnövekedhet.
Amikor az akkumulátorokat fel kell tölteni, ikon jelenik meg: ki kell cserélni az alkáli elemeket, vagy fel kell tölteni a Ni-Cd/NiMH elemeket.

Jack CHG [8]

Külső töltő csatlakozó. Dugja be az eredeti töltődugót a CHG csatlakozóba [8]. Javasoljuk, hogy csak a megfelelő töltőt használja. Figyelem: az alkáli elemek nem tölthetők újra.

Billentyűzár

Tartsa lenyomva a SCAN [4] gombot 3 másodpercnél tovább: a kijelzőn az Lc felirat jelenik meg a megerősítéshez. A PTT [7] és az L [6] gombok továbbra is aktívak maradnak. Ismételje meg ugyanezt az eljárást a billentyűzet feloldásához.

FŐBB FUNKCIÓK

VOX: kihangosított adás

VOX funkció aktiválása

Nyomja meg a [3] gombot háromszor. A kijelzőn a bal felső sarokban a "VOX" felirat villog, míg a csatornaszám jobb oldalán az "of" felirat jelenik meg. Válassza az "on" lehetőséget a ▼/▲ [2] gombokkal, és nyomja meg a PTT [7] gombot, vagy egyszerűen várjon 5 másodpercet a megerősítéshez.
Beszéljen a mikrofonba [5]: az adás automatikusan aktiválódik.

VOX kikapcsolása

Nyomja meg újra a [3] gombot. A kijelzőn a bal felső sarokban a "VOX" felirat villog, míg a csatornaszám jobb oldalán az "on" felirat jelenik meg. Válassza az "of" lehetőséget a ▼/▲ [2] gombokkal, és nyomja meg a PTT [7] gombot, vagy egyszerűen várjon 5 másodpercet a megerősítéshez.

ROGER BEEP: adás végi hang

Amikor a PTT [7] gombot elengedi, a rádió sípol, hogy megerősítse a többi felhasználónak, hogy az adás befejeződött. Ez a funkció alapértelmezés szerint ki van kapcsolva.
A bekapcsoláshoz kövesse az alábbi lépéseket:

1. Nyomja meg a [3] gombot 4-szer, amíg az LCD kijelzőn meg nem jelenik
2. Válassza az "On" lehetőséget a ▼/▲ gombokkal [2].
3. Nyomja meg a PTT [7] gombot vagy a [3] gombot a megerősítéshez.
4. A Roger Beep most aktiválva van.

SCAN FUNKCIÓ

A SCAN (keresés) üzemmód figyeli a foglalt csatornákat.
Arra szolgál, hogy adás előtt ellenőrizze a rádióforgalmat a 8 csatornán, és lehetővé teszi, hogy a készülék megálljon egy olyan csatornán, amelyen valaki beszél. Amikor a rádió megáll egy foglalt csatornán, a keresés körülbelül 5 másodperc múlva folytatódik.
A SCAN engedélyezése:

1. Nyomja meg a SCAN [4] gombot: a csatornák keresése megkezdődik a kijelzőn [3].
2. Nyomja meg a ▼ vagy ▲ [2] gombokat, hogy átugorja az erős háttérzajjal rendelkező csatornákat.

Adás a SCAN funkció közben
A PTT [7] gomb megnyomásakor a rádió azon a csatornán fog adni, ahol a keresés elkezdődött. A funkció kikapcsolásához nyomja meg újra a SCAN [4] gombot.

CTCSS-alhang beállítása

A MIDLAND G5 kétféle módon tud fogadni:

1. nyílt forgalom: ebben az esetben minden, a kiválasztott csatornán sugárzott kommunikációt hallani fog.
2. csoport mód CTCSS: A CTCSS hangok olyan hozzáférési kulcsok, amelyek lehetővé teszik, hogy csak olyan felektől fogadjon üzeneteket, akik ugyanazt a csatornát és kódot használják. A hangszóró némítva marad, amíg a megfelelő CTCSS hangot nem fogadja.

A 38 különböző CTCSS hang aktiválásához RX-ben és TX-ben kövesse az alábbi lépéseket:

1. Kapcsolja be a rádiót.
2. Válassza ki a ▼/▲ [2] gombokkal a 8 csatorna egyikét.
3. Nyomja meg kétszer a [3] gombot, amíg a kijelzőn meg nem jelenik a kiválasztott csatorna a jobb oldalon villogó CTCSS kód szegmenssel.
4. Válassza ki a ▼/▲ [2] gombokkal a kívánt CTCSS-kódot.
5. A beállítás megerősítéséhez nyomja meg a PTT [7] gombot, vagy várjon körülbelül 5 másodpercet.

A CTCSS hangok kikapcsolása
Ha nem szeretne CTCSS kódot:

1. Nyomja meg kétszer a [3] gombot, amíg a kijelzőn meg nem jelenik a kívánt csatorna és a jobb oldalon villogó CTCSS hang.
2. Válassza az "of" lehetőséget a ▼/▲ [2] gombokkal.
