Midland G5 - 8 KANALERS PMR446 TRANSCEIVER Manual

Oversikt

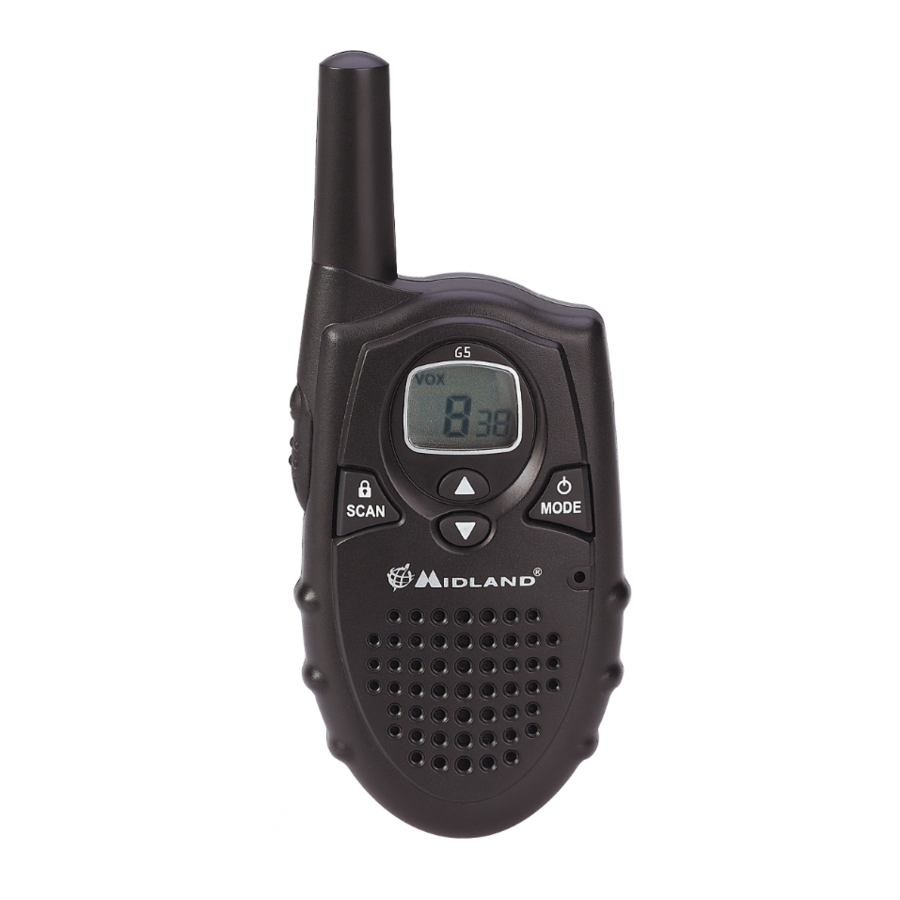

MIDLAND G5 er en ny generasjon PMR 446 transceiver som kan brukes uten lisens i alle land der Pan-Europeiske PMR446 frekvenser er autorisert (446.00625 – 446.09375 MHz).
Vennligst se "Restriksjoner på bruk"-tabellen for informasjon om landspesifikke begrensninger.

Hovedfunksjoner

• Frekv. 446.00625 ÷ 446.09375 MHz
• Kanalavstand: 12.5 KHz
• 8 kanaler
• Effekt 500 mW ERP
• Dekning opptil 4 ÷ 5 km **
• Batterier: AAA type, oppladbare eller alkaliske
• Alfanumerisk bakgrunnsbelyst LCD-skjerm
• VOX (håndfri overføring)
• 38 CTCSS-toner
• Batterilevetid opptil 35 timer (alkalisk type)
• Driftstemperatur fra –20° til +55°
• Vekt 63 gr
• Størrelse 53x89x28 mm
• Jack for lydtilbehør: 1 pin, 2,5 mm (SPKMIC) [8]
• jack for vegglader (CH6) [8]

Spesifikasjoner kan endres uten varsel.

Batterirom

For å åpne batterirommet, hold enheten med forsiden ned og skyv dekselet mot bunnen av radioen; sett deretter inn 3 x AAA alkaliske eller oppladbare batterier.

Skjermbelysning

Trykk én gang på knappen [3] for å aktivere skjermbelysning i ca. 7 sekunder. Skjermbelysningen kan også aktiveres ved å trykke på L [6] knappen og deaktiveres ved å trykke på L igjen.

** Dekning
Maksimal rekkevidde oppnås ved bruk i et åpent område.
Den eneste begrensningen for maksimal mulig rekkevidde er miljøfaktorer som blokkering forårsaket av trær, bygninger eller andre hindringer. Inne i en bil eller metalliske konstruksjoner kan rekkevidden reduseres.

Innhold

• 2 MIDLAND G5 transceivere
• 2 belteklips
• Brukerhåndbok

LA OSS KOMMUNISERE!

For å slå radioen på/av

Hold [3] knappen nede i 3 sekunder. Radioen piper 3 ganger med forskjellige toner (kan være deaktivert). LCD-skjermen [1] viser en "selvtest"-melding i 1 sekund, og vil deretter indikere den sist valgte kanalen.

Volumjustering

For å justere volumnivået, trykk på ▼/▲ [2] knappene til du når ønsket nivå.

Kanalvalg

Trykk på [3] knappen én gang og deretter ▼/▲ [2] kontrollene for å velge en av de 8 kanalene. For å bekrefte valget, trykk på PTT [7] eller vent i ca. 5 sekunder.

Overføring

For maksimal taleklarhet, hold radioen 4 til 10 cm unna munnen, hold PTT-knappen [7] trykket og snakk inn i enheten. Under overføring viser skjermen:
Når PTT slippes, piper radioen for å bekrefte for andre brukere at overføringen er fullført (Denne funksjonen er deaktivert som standard, for å aktivere den, se avsnittet "Roger Beep").

Mottak

Bare slipp PTT [7] knappen. Når du mottar et signal, viser skjermen:

Bakgrunnsstøyreduksjon (Squelch)

I din MIDLAND G5 er bakgrunnsstøyreduksjonsenheten (squelch) aktivert som standard.

Automatisk strømsparing

MIDLAND G5 leveres med en automatisk strømsparingskrets. Hvis transceiveren ikke mottar noe signal i 7 sekunder eller lenger, aktiveres "strømsparingsfunksjonen" automatisk [1]. Batterilevetiden kan øke med opptil 50 %.
Når batteriene trenger lading, vil ikonet vises: det er nødvendig å bytte ut de alkaliske batteriene eller lade Ni-Cd/NiMH-batteriene.

Jack CHG [8]

Ekstern lader jack. Sett den originale laderpluggen inn i CHG jacken [8]. Vi anbefaler kun bruk av passende lader. Advarsel: alkaliske batterier kan ikke lades opp.

Tastaturlås

Trykk og hold SCAN [4] knappen inne i mer enn 3 sekunder: skjermen vil vise Lc for å bekrefte aktivering. PTT [7] og L [6] knappene vil fortsatt være aktive. Gjenta samme prosedyre for å låse opp tastaturet.

TASTEFUNKSJONER

VOX: håndfri overføring

VOX funksjonsaktivering

Trykk på [3] tasten tre ganger. Skjermen viser "VOX" blinkende øverst til venstre, mens til høyre for kanalnummeret vises "of". Velg "on" ved hjelp av ▼/▲ [2] knappene og trykk på PTT [7] tasten, eller vent ganske enkelt 5 sekunder for bekreftelse.
Snakk inn i mikrofonen [5]: overføringen aktiveres automatisk.

VOX deaktivering

Trykk på [3] tasten igjen. Skjermen viser "VOX" blinkende øverst til venstre, mens til høyre for kanalnummeret vises "on". Velg "of" ved hjelp av ▼/▲ [2] knappene og trykk på PTT [7] tasten, eller vent ganske enkelt 5 sekunder for bekreftelse.

ROGER BEEP: slutt på overføringstone

Når PTT [7] slippes, vil radioen pipe for å bekrefte for andre brukere at overføringen er fullført. Denne funksjonen er deaktivert som standard.
For å aktivere den, følg disse trinnene:

1. Trykk på [3] knappen 4 ganger til LCD-skjermen viser
2. Velg "On" ved å bruke ▼/▲ knappene [2].
3. Trykk på PTT [7] tasten eller [3] knappen for bekreftelse.
4. Roger Beep er nå aktivert.

SKANNEFUNKSJON

SCAN-modusen overvåker de opptatte kanalene.
Den brukes til å sjekke radiotrafikken på de 8 kanalene før overføring og lar enheten stoppe på en kanal som noen snakker på. Når radioen stopper på en opptatt kanal, vil skanningen gjenopptas etter ca. 5 sekunder.
For å aktivere SCAN:

1. Trykk på SCAN [4] tasten: kanalene vil begynne å skanne på skjermen [3].
2. Trykk på ▼ eller ▲ [2] knappene for å hoppe over kanalene med sterk bakgrunnsstøy.

Overføring under SCAN-funksjonen
Ved PTT [7] trykk, vil radioen overføre på kanalen der skanningen startet. For å deaktivere denne funksjonen, trykk på SCAN [4] tasten igjen.

CTCSS-subtoneinnstilling

MIDLAND G5 kan motta i to modaliteter:

1. åpen trafikk: i dette tilfellet vil du høre all kommunikasjon som overføres på den valgte kanalen.
2. gruppemodus CTCSS: CTCSS-toner er tilgangsnøkler som lar deg kun motta meldinger fra parter som bruker samme kanal og kode. Høyttaleren vil forbli dempet til riktig CTCSS-tone mottas.

For å aktivere 38 forskjellige CTCSS-toner i RX og TX, følg disse trinnene:

1. Slå på radioen.
2. Velg med ▼/▲ [2] knappene en av de 8 kanalene.
3. Trykk to ganger på [3] knappen til skjermen viser den valgte kanalen med det blinkende CTCSS-kodesegmentet til høyre.
4. Velg med ▼/▲ [2] knappene ønsket CTCSS-kode.
5. For å bekrefte innstillingen, trykk på PTT [7] tasten eller vent ca. 5 sekunder.

For å deaktivere CTCSS-toner
Hvis du ikke ønsker noen CTCSS-kode:

1. Trykk to ganger på [3] tasten til skjermen viser ønsket kanal og CTCSS-tonen blinker til høyre.
2. Velg "of" med ▼/▲ [2] knappene.
