Hioki 3454-11 - Digitális szigetelésvizsgáló használati útmutató

Bevezetés

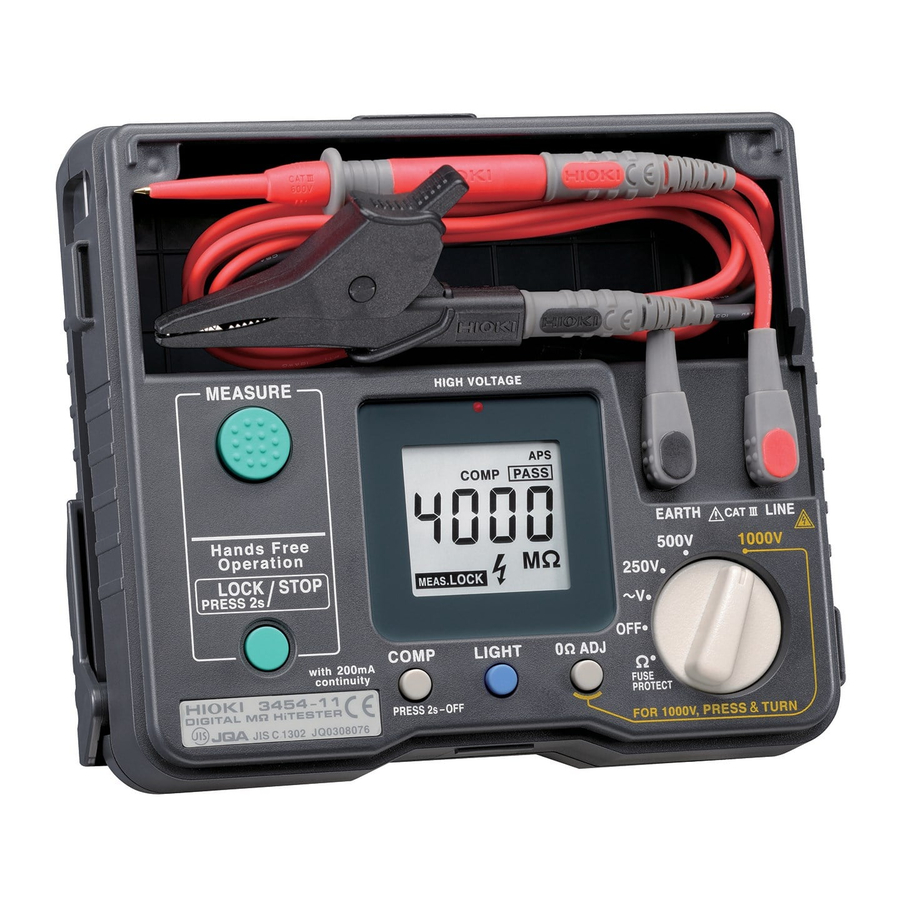

Köszönjük, hogy megvásárolta a HIOKI "3454-11 DIGITAL MΩ HiTESTER"-t. A készülék maximális teljesítményének elérése érdekében kérjük, először olvassa el ezt a kézikönyvet, és tartsa kéznél a későbbi használatra.

Kezdeti ellenőrzés

A készülék átvételekor gondosan ellenőrizze, hogy nem történt-e szállítás közbeni sérülés. Különösen ellenőrizze a tartozékokat, a panelkapcsolókat és a csatlakozókat. Ha sérülés látható, vagy ha nem a specifikációknak megfelelően működik, forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez.

Előzetes ellenőrzések

• A készülék első használata előtt ellenőrizze, hogy megfelelően működik-e, és győződjön meg arról, hogy a tárolás vagy szállítás során nem keletkezett-e sérülés. Ha bármilyen sérülést talál, forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez.
• A készülék használata előtt győződjön meg arról, hogy a mérővezetékek és a csatlakozókábelek szigetelése sértetlen, és ellenőrizze, hogy a kábel belsejében lévő fehér vagy piros rész (szigetelőréteg) nem látható-e. Ha a kábel belsejében színes rész látható, ne használja a kábelt. A termék ilyen körülmények közötti használata áramütést okozhat, ezért forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez csere érdekében (L9787 modell).

Karbantartás és szerviz

• A készülék tisztításához törölje le óvatosan egy puha, vízzel vagy enyhe tisztítószerrel megnedvesített ruhával. Soha ne használjon oldószereket, például benzint, alkoholt, acetont, étert, ketonokat, hígítókat vagy benzint, mert ezek deformálhatják és elszínezhetik a házat.
• Ha úgy tűnik, hogy a készülék hibásan működik, a forgalmazóhoz vagy a Hioki képviselőjéhez fordulás előtt ellenőrizze, hogy az elemek nincsenek-e lemerülve, és hogy a mérővezetékek és a biztosíték nincsenek-e szakadt áramkörben.
• Ha megjelenik az Err.9 jelzés, küldje el a készüléket javításra.

Általános specifikációk

Használati megjegyzések

A biztonságos működés és a különböző funkciók teljes kihasználása érdekében tartsa be az alábbi óvintézkedéseket.

Az áramütés elkerülése érdekében tartsa be az alábbi óvintézkedéseket.

• Mindenképpen válassza le a mérővezetéket a mérendő tárgyról és kapcsolja ki a funkcióválasztó kapcsolót, mielőtt a mérővezetéket csatlakoztatná vagy leválasztaná az MΩ HiTESTER-ről.
• A mérővezetékek csatlakoztatása előtt mindig ellenőrizze a funkcióválasztó megfelelő beállítását. A funkcióválasztó kapcsoló átkapcsolása előtt válassza le a mérővezetékeket a mérendő tárgyról.

• Ne használja a készüléket olyan helyen, ahol korrozív vagy éghető gázoknak lehet kitéve. A készülék megsérülhet vagy robbanást okozhat.
• Ne engedje, hogy a készülék nedves legyen, és ne végezzen méréseket nedves kézzel. Ez áramütést okozhat.
• Ne használjon más áramforrást, csak az elemeket. Bármilyen más forrás használata a készülék vagy a mérendő tárgy károsodásához vezethet, és áramütést is okozhat.
• A készülék használata előtt győződjön meg arról, hogy a mérővezetékek szigetelése sértetlen, és ellenőrizze, hogy a kábel belsejében lévő fehér vagy piros rész (szigetelőréteg) nem látható-e. Ha a kábel belsejében színes rész látható, ne használja a kábelt. A termék ilyen körülmények közötti használata áramütést okozhat, ezért forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez csere érdekében (L9787 modell).
• Ne használja a készüléket olyan helyen, ahol olajnak, vegyszereknek vagy oldószereknek lehet kitéve. Az ilyen anyagokkal való érintkezés repedéseket okozhat a készülékben, ami károsodáshoz vagy áramütéshez vezethet.

• Ha a készülék védelmi funkciói sérültek, vagy vonja ki a forgalomból, vagy jelölje meg egyértelműen, hogy mások ne használhassák véletlenül.
• Ezt a készüléket beltéri használatra tervezték. 0 és 40 °C közötti hőmérsékleten üzemeltethető a biztonság romlása nélkül.
• Ne tárolja vagy használja a készüléket olyan helyen, ahol közvetlen napfénynek, magas hőmérsékletnek vagy páratartalomnak, illetve kondenzációnak lehet kitéve. Ilyen körülmények között a készülék megsérülhet, és a szigetelés leromolhat, így már nem felel meg a specifikációknak.
• Biztonsági okokból méréskor csak a készülékhez mellékelt L9787 mérővezetéket (vagy opcionálisat) használja.
• A készülék károsodásának elkerülése érdekében óvja a fizikai ütésektől szállítás és kezelés közben. Különösen ügyeljen arra, hogy elkerülje a leesésből származó fizikai ütéseket.
• A készülék kalibrálását és javítását csak a veszélyekkel kapcsolatos ismeretekkel rendelkező, képzett technikusok felügyelete mellett szabad elvégezni.
• A mérővezetékek végén lévő fémcsapokhoz eltávolítható hüvelyek vannak rögzítve. A rövidzárlat elkerülése érdekében a CAT III mérési kategóriában végzett méréseknél feltétlenül a hüvelyekkel együtt használja a mérővezetékeket. A CAT I és CAT II mérési kategóriában végzett méréseknél távolítsa el a hüvelyeket a mérővezetékekről. A mérési kategóriákkal kapcsolatos részletekért lásd a használati útmutató "Mérési kategóriák" című részét.

MEGJEGYZÉS

• Az akkumulátor lemerülésének elkerülése érdekében használat után kapcsolja ki a funkcióválasztó kapcsolót (az automatikus energiatakarékos funkció kis mennyiségű áramot fogyaszt).
• A biztonsági hüvely a mérővezeték csatlakozójához van rögzítve. A készülékhez való csatlakoztatás előtt távolítsa el a hüvelyt.

Az alkatrészek nevei és funkciói

1. Funkcióválasztó: Kiválasztja a be-/kikapcsolást, a szigetelési ellenállás méréséhez szükséges kimeneti feszültséget, az ACV-t vagy az ellenállást (Ω).
2. MEASURE Key (MÉRÉS gomb): Ellenállás és szigetelési ellenállás mérésére szolgál. Ez a gomb bekapcsolva marad, amíg lenyomva tartja.
3. LOCK Key (ZÁR gomb): Ellenállás és szigetelési ellenállás mérésére szolgál. Ez a gomb bekapcsol, ha 2 másodpercnél tovább lenyomva tartja. A kikapcsoláshoz nyomja meg újra a gombot.
4. COMP Key (KOMP gomb): A komparátor funkcióhoz használatos
5. LIGHT Key (FÉNY gomb): Be-/kikapcsolja a kijelző világítását. A világítás 30 másodperc után automatikusan kikapcsol.
6. 0ΩADJ Key (0ΩADJ gomb): Az ellenállásmérésnél a nulla-állítási funkcióhoz használatos
   Akkor használatos, ha a szigetelési ellenállás mérésénél az "1000 V" van kiválasztva
   A komparátor funkcióban a hangjelzés kiválasztására szolgál
7. High-voltage warning lamp (Nagyfeszültségű figyelmeztető lámpa): Villogni kezd, ha a bemeneti feszültség meghaladja az AC 70 V-ot (±10 V), és a szigetelési ellenállás mérése közben.
8. EARTH Measurement Terminal (FÖLD mérőcsatlakozó): Csatlakoztassa a fekete mérővezetéket ehhez a csatlakozóhoz.
9. LINE Measurement Terminal (VONAL mérőcsatlakozó): Csatlakoztassa a piros mérővezetéket ehhez a csatlakozóhoz.
10. Strap Hole (Pánt lyuk): Fűzze át a pántot ezen a lyukon.

11. Test lead Housing (Mérővezeték ház): A mérővezetékek tárolására szolgál. A mérővezetékek használat után a csatlakozókról való leválasztás nélkül is elhelyezhetők.
12. Sleeve stand (Hüvelytartó): Rögzítse a mérővezeték hegyéről eltávolított hüvelyt.

Kijelző blokk

: Akkor világít, ha a mért érték rögzítve van az ellenállás/szigetelési ellenállás mérése során.

: Akkor világít, ha az ellenállásmérés során 0Ω beállítás történt.

: Azt jelzi, hogy az akkumulátor töltöttsége alacsony (ebben az időszakban a pontosság nem garantálható).

: Akkor világít, ha az automatikus energiatakarékos üzemmód engedélyezve van.

: Akkor világít, ha a komparátor funkció engedélyezve van.

: Akkor világít, ha a mért érték kisebb, mint a komparátor funkció kritériuma a szigetelési ellenállás mérése során, vagy ha a mért érték nagyobb, mint a kritérium az ellenállásmérés során.

: Akkor világít, ha a mért érték egyenlő vagy nagyobb, mint a komparátor funkció kritériuma a szigetelési ellenállás mérése során, vagy ha a mért érték egyenlő vagy kisebb, mint a kritérium az ellenállásmérés során.

: Akkor világít, ha a komparátor funkció kritériuma van jelezve.

: Akkor világít, ha az "1000 V" van kiválasztva, ha a 0ΩADJ gombot nem nyomták meg.

: Akkor világít, ha a LOCK (ZÁR) gombot megnyomják a szigetelési ellenállás vagy az ellenállás folyamatos méréséhez.

: A szigetelési ellenállás mérése során jelez, vagy villogni kezd, ha a bemeneti feszültség meghaladja az AC 70 V-ot (±10 V).

: Túlcsordulás jelző. Akkor jelez, ha a mérés meghaladja a maximális jelzési értéket.

Mérési eljárások

Mérés előtti ellenőrzés

Győződjön meg arról, hogy a mérővezetékek nincsenek leválasztva

1. A funkciógomb segítségével válassza ki az Ω funkciót.
2. Rövidzárlat a mérővezetékek végeit.
3. Győződjön meg arról, hogy a mért érték 1 Ω alatt van a MEASURE (Mérés) gomb megnyomásakor.

Szigetelési ellenállás mérése

Az 1000 V kiválasztásához állítsa a funkciógombot 1000 V-ra, miközben nyomva tartja a 0ΩADJ. gombot.

: Túlcsordulás jelzés
A túlcsordulás rövidítése, az OF kijelzés analóg a ∞ jelzéshez egy analóg szigetelésvizsgálóban. Ha a mérések nagyobbak, mint az egyes funkciók tényleges maximális jelzett értékei, a kijelző jelet mutatja.
[Mérési példa] Ha a kijelző jelet mutatja az 1000 V funkcióban, a mérések 4000 MΩ-nál nagyobbnak érzékelhetők. Ha nincs semmi csatlakoztatva a mérővezetékhez, a szintén megjelenik.

Kijelző	Funkció	Tényleges maximális jelzett érték
	250 V	500 MΩ
	500 V
	1000 V	4000 MΩ

Az áramütés elkerülése érdekében mindig ellenőrizze a funkciógomb megfelelő beállítását a mérővezetékek csatlakoztatása előtt.

• A szigetelési ellenállás mérésekor veszélyes feszültség kerül a mérőcsatlakozókra. Az áramütés elkerülése érdekében ne érintse meg a mérővezetéket.
• Soha ne érintse meg a mért tárgyat közvetlenül a mérés után. Fennáll az áramütés veszélye a nagyfeszültségű vizsgálat során felhalmozódó változás miatt. (Lásd a Kisütési funkciót)
• Mérés után süsse ki a vizsgált vezetőt.
• Ne kísérelje meg a szigetelési ellenállás mérését feszültség alatt lévő vezetőn. Ez károsíthatja a műszert, vagy balesetet okozhat, ami sérülést vagy halált okozhat. Mérés megkezdése előtt mindig kapcsolja ki a mérendő vezető tápellátását.

Mindig kapcsolja ki a megszakítót vagy a mérővezetéket.

Felkészülés a mérésre

1. Állítsa a funkciógombot 250 V, 500 V vagy 1000 V értékre. Az 1000 V kiválasztásához állítsa a funkciógombot 1000 V-ra, miközben nyomva tartja a 0ΩADJ gombot. Amikor a funkciókapcsolót OFF állásból 1000 V-ra kapcsolja, tartsa lenyomva a 0ΩADJ gombot, amíg a "MΩ" meg nem jelenik a kijelzőn. Ha a 0ΩADJ gombot nem nyomták meg, és az "1000 V" van kiválasztva, a jelenik meg a kijelzőn. Ebben az esetben 1000 V nem kerül alkalmazásra a MEASURE (Mérés) vagy a LOCK (Zár) gomb bekapcsolásakor.
2. Győződjön meg arról, hogy a jelző nem jelenik meg. Ha a jelző megjelenik, cserélje ki az elemeket.
3. Csatlakoztassa a fekete mérővezetéket a műszer földoldalán lévő mérőcsatlakozóhoz. Csatlakoztassa a piros mérővezetéket a műszer vonaloldalán lévő mérőcsatlakozóhoz.
4. Csatlakoztassa a fekete mérővezetéket a mérendő tárgy földoldalához. Kivéve, ha a föld és a mérendő tárgy közötti szigetelési ellenállást méri, csatlakoztassa a fekete mérővezetéket egy opcionális ponthoz.
5. Csatlakoztassa a piros mérővezetéket a mérendő tárgyhoz.

Mérés csak a gomb lenyomása közben

• Kezdés
  1. Nyomja meg a MEASURE (Mérés) gombot. A nagyfeszültségű figyelmeztető lámpa villogni kezd, és a jelző megjelenik a kijelzőn.
  2. Olvassa le a mérést, miután stabilizálódott.
• Befejezés
  1. Engedje el a MEASURE (Mérés) gombot a mérés befejezéséhez. Az aktuális mérés automatikusan megtartásra kerül.
  2. Ha a mérendő tárgyat ki kell sütni, olvassa el és kövesse az alábbi "Kisütési funkció" részben található utasításokat.

Mérés a gomb nyomva tartása nélkül (Folyamatos mérés)

• Kezdés
  1. Tartsa lenyomva a LOCK (Zár) gombot több mint 2 másodpercig. A nagyfeszültségű figyelmeztető lámpa villogni kezd, és a jelző és a megjelenik a kijelzőn.
     Az MΩ HiTESTER a mérést akkor is folytatja, ha a LOCK (Zár) vagy a MEASURE (Mérés) gomb nincs lenyomva.
  2. Olvassa le a mért értéket, miután stabilizálódott.
• Befejezés (Leállítási módszer, ha a jelzés látható)
  1. Nyomja meg a LOCK (Zár) (STOP) gombot vagy a MEASURE (Mérés) gombot a mérés befejezéséhez. Az aktuális mérés automatikusan megtartásra kerül.
  2. Ha a mérendő tárgyat ki kell sütni, olvassa el és kövesse az alábbi "Kisütési funkció" részben található utasításokat.

MEGJEGYZÉS

• Ha a mérővezetékekhez csatlakoztatott tárgy feszültség alatt van, még akkor is, ha az MΩ HiTESTER nem végez mérést, a nagyfeszültségű figyelmeztető lámpa és a jelző villogni fog a kijelzőn.
• A szigetelési ellenállások természetüknél fogva instabilak. A leolvasások egyes tárgyaknál nem stabilizálódhatnak; ez nem feltétlenül jelent hibás működést.
• Ha a tárgynak van kapacitív összetevője, az MΩ HiTESTER a mérés kezdetét követően a tényleges ellenállásnál kisebb értéket jelezhet. A leolvasás fokozatosan növekszik, hogy jelezze a tényleges ellenállást.
• Ha a funkciókapcsolót mérés közben elforgatják, az MΩ HiTESTER leállítja a mérést.
• Ha a jelzés akkor is látható, ha a mérést a mérővezetékek rövidre zárt végével végzik, akkor a mérővezetékekben lévő vezető megszakadhatott.
• Győződjön meg arról, hogy a nagyfeszültségű figyelmeztető lámpa először kialszik, majd válassza ki az Ellenállásmérési funkciókat vagy az OFF állást.
• Egyes tárgyaknál időbe telhet, amíg a mérések stabilizálódnak. (Kb. 5 mp)

Kisütési funkció

Ha egy kapacitív elemet tartalmazó szigetelési ellenállást mérünk, a mérési feszültséggel arányos töltés halmozódik fel, és ha nem sütik ki, áramütéses balesethez vezethet.

1. Fejezze be a mérést anélkül, hogy leválasztaná a mérővezetékeket a tárgyról.
2. A beépített kisütő áramkör automatikusan kisüti az elemet.
3. A kisütés során a nagyfeszültségű figyelmeztető lámpa és a jelző villog. Ezek kialszanak, amikor a feszültség körülbelül 30 V alá esik.
4. A kisütési idő a kapacitástól függően változik.

AC feszültség mérése

• A mérővezetéket csak egy megszakító szekunder oldalára szabad csatlakoztatni, így a megszakító megakadályozhatja a balesetet, ha rövidzárlat lép fel.
  Soha ne csatlakoztassa a megszakító primer oldalára, mert a korlátlan áramlás súlyos balesetet okozhat, ha rövidzárlat lép fel.
• A maximális bemeneti feszültség 600 V AC. A maximális bemeneti feszültséget meghaladó feszültség mérése tönkreteheti a műszert, és személyi sérülést vagy halált okozhat.
• Az áramütés elkerülése érdekében ügyeljen arra, hogy a mérővezetékkel ne zárja rövidre a feszültség alatt lévő vezetékeket.

1. Állítsa a funkciógombot a V állásba.
2. Csatlakoztassa a mérővezetéket a műszer mérőcsatlakozójához.
3. Csatlakoztassa a mérővezetéket a mérendő áramkörhöz, és olvassa le a kijelzett értéket. Ne használja a MEASURE (Mérés) vagy a LOCK (Zár) gombot.

Ne nyomja meg a MEASURE (Mérés) gombot.
Mindig csatlakoztassa a mérővezetéket a megszakító szekunder oldalára.

Ellenállás mérése

Soha ne adjon feszültséget a mérővezetékre, ha az Ellenállásmérési funkciók van kiválasztva. Ez károsíthatja a műszert, és személyi sérülést okozhat. Az elektromos balesetek elkerülése érdekében a mérés előtt távolítsa el az áramot az áramkörből.

Felkészülés a mérésre

1. Állítsa a funkciógombot Ω állásba.
2. Csatlakoztassa a mérővezetéket a műszer mérőcsatlakozójához.
3. Csatlakoztassa a mérővezetéket a mérendő tárgyhoz.

Mérés csak a gomb lenyomása közben

• Kezdés
  1. Nyomja meg a MEASURE (Mérés) gombot, és olvassa le a kijelzett értéket.
• Befejezés
  1. Engedje el a MEASURE (Mérés) gombot a mérés befejezéséhez. Az aktuális mérés automatikusan megtartásra kerül.

Mérés a gomb nyomva tartása nélkül (Folyamatos mérés)

• Kezdés
  1. Tartsa lenyomva a LOCK (Zár) gombot több mint 2 másodpercig. A megjelenik a kijelzőn.
     Az MΩ HiTESTER a mérést akkor is folytatja, ha a LOCK (Zár) vagy a MEASURE (Mérés) gomb nincs lenyomva.
  2. Olvassa le a mért értéket.
• Befejezés (Leállítási módszer, ha a jelzés látható)

1. Nyomja meg a LOCK (Zár) (STOP) gombot vagy a MEASURE (Mérés) gombot a mérés befejezéséhez. Az aktuális mérés automatikusan megtartásra kerül.

0Ω beállítási funkció

A tárgy ellenállásának jelzéséhez a nulla-beállítási funkció tárolja a mérővezetékek és a biztosíték ellenállását, és levonja ezeket az értékeket a mérési értékekből.

1. Állítsa a funkciógombot Ω állásba.
2. Csatlakoztassa a mérővezetéket a műszer mérőcsatlakozójához.
3. Rövidzárlat a mérővezetékek fém végeit.
4. A mérés megkezdéséhez nyomja meg a MEASURE (Mérés) gombot, vagy tartsa lenyomva a LOCK (Zár) gombot több mint 2 másodpercig.
5. Nyomja meg a 0ΩADJ gombot. A világít, és a kijelző "0.00 Ω" értéket mutatja.
6. Csatlakoztassa a mérővezetéket a mérendő tárgyhoz.
7. Olvassa le a mért értéket.

MEGJEGYZÉS

• A jelzés akkor nullázható, ha a leolvasás 3 Ω vagy kevesebb. Ha a 0ΩADJ gombot 3 Ω feletti leolvasásnál nyomják meg, az "Err.1" jelenik meg.
• Ha a mérővezetékek ellenállásmérés közben rövidre vannak zárva, a mérőáram meghaladja a 200 mA-t, ami felgyorsítja az akkumulátor fogyasztását. A nulla beállítást a lehető leggyorsabban végezze el, és a beállítás befejezése után azonnal nyissa meg az áramkört.
• Ha a jelzés akkor is látható, ha a mérést a mérővezetékek rövidre zárt végével végzik, akkor a mérővezetékekben lévő vezető vagy a biztosíték megszakadhatott.

Példa a földelő vezető ellenállásának mérésére

Ha egy további működési áramkör párhuzamosan van csatlakoztatva a mérendő áramkörhöz, a mérési hiba a párhuzamosan csatlakoztatott áramkör impedanciájának hatásai vagy a tranziens áramok miatt léphet fel.

Mérje meg a földelő vezető ellenállását az Ω tartományban. A mérési módszerrel kapcsolatban lásd az alacsony ellenállású mérést.

Komparátor funkció

A komparátor funkció összehasonlítja a mérést egy beállított kritériummal, PASS (megfelelő) vagy FAIL (nem megfelelő) jelzést ad, és ellenállás vagy szigetelési ellenállás mérésekor megszólaltatja a hangjelzőt.

A komparátor használata

1. Állítsa a funkcióválasztót 250 V, 500 V vagy 1000 V vagy Ω állásba.
2. Nyomja meg a COMP gombot. A COMP jelző, a REF jelző, a kritérium és a hangjelző megszólalásának feltétele ( vagy ) megjelenik a kijelzőn. A kijelző a kritérium beállítási képernyőjére vált. A kritérium a COMP gomb minden egyes megnyomásakor változik. Nyomja meg a gombot többször, amíg a használni kívánt kritérium meg nem jelenik.
   Nyomja meg a 0ΩADJ gombot. Ezzel váltogathat a kijelzőn a és a között, lehetővé téve a hangjelző megszólalásának kritériumának kiválasztását. Például, ha a kijelzőt -re váltja, a hangjelző akkor szólal meg, ha a komparátor eredménye .
3. Nyomja meg a MEASURE (mérés) gombot vagy a LOCK (zárolás) gombot a mérés elindításához. A REF jelző és a kritérium eltűnik. A kijelző visszatér a mérési kijelző képernyőjére. Az MΩ HiTESTER összehasonlítja a méréseket és a kritériumot.

Eredményjelzés

Szigetelési ellenállás mérés: Ha a mérés kisebb, mint a kritérium, jelenik meg. Ha a mérés egyenlő vagy nagyobb, mint a kritérium, jelenik meg.

Ellenállás mérés: Ha a mérés nagyobb, mint a kritérium, jelenik meg. Ha a mérés egyenlő vagy kisebb, mint a kritérium, jelenik meg.

Válasszon egy kritériumot az alábbi táblázatban látható előre beállított értékek közül.

Funkció	Elérhető beállított referenciaérték [MΩ]
250 V/500 V	0,2/0,4/0,5/1/2/3/5/10/20/30/50/100/200 egység [MΩ]
1000 V	1/2/3/5/10/20/30/50/100/200/500/1000/2000 egység [MΩ]
Ω	0,5/1/2/3/4/5/6/10/20/50/100/200/1k egység [Ω]

Például, ha a funkcióválasztó "250 V" állásban van, a COMP gomb minden egyes megnyomásakor a kritérium a következőképpen változik: 0,2 MΩ 0,4 MΩ ... 200 MΩ 0,2 MΩ ....

MEGJEGYZÉS

• Ha a kritérium beállítási képernyője látható (a fenti 2. lépés), és az MΩ HiTESTER 2 másodpercig tétlen marad, a REF jelző, a kritérium és a vagy már nem jelenik meg, és a kijelző visszatér az előző képernyőre. A COMP jelző azonban továbbra is világít, jelezve, hogy a komparátor funkció engedélyezve van.
• Ha a komparátor funkció engedélyezése után kikapcsolja a készüléket, a funkció automatikusan engedélyezve lesz, amikor újra bekapcsolja. A kikapcsolás előtt beállított utolsó kritérium is megmarad.

Ha nem használja a komparátort

A komparátor funkció kikapcsolásához tartsa lenyomva a COMP gombot több mint 2 másodpercig. A COMP jelző kialszik, és a komparátor funkció kikapcsol.

Automatikus energiatakarékos üzemmód

A műszer az utolsó műveletet követően körülbelül 10 perc múlva automatikusan energiatakarékos üzemmódba lép, és az összes megjelenített érték eltűnik. A bekapcsoláskor az automatikus energiatakarékos funkció automatikusan engedélyezve van (az APS világít).

Váltás energiatakarékos üzemmódból
Állítsa a funkcióválasztót OFF (ki) állásba, mielőtt visszatérne az eredeti pozícióba.

Az automatikus energiatakarékos funkció kikapcsolása
A LIGHT (fény) gombot lenyomva tartva kapcsolja be a készüléket a funkcióválasztóval.

Mérési elvek

1. Szigetelési ellenállás mérés
   A Rx vizsgált objektum szigetelési ellenállását úgy kapjuk meg, hogy V feszültséget adunk az objektumra, és megmérjük az objektumból származó szivárgó áramot és a táplált feszültséget a (Táplált feszültség, V) / (szivárgó áram, l) képlettel.
2. AC feszültség mérés
   Ezt úgy kapjuk meg, hogy a feszültségforrásból a műszeren átfolyó áram értékét feszültségértékké alakítjuk.
3. Alacsony ellenállás mérés
   A Rx vizsgált objektum ellenállását úgy kapjuk meg, hogy egy meghatározott l áramot adunk az objektumra, és megmérjük a kapcsok között fellépő feszültséget a (kapocsfeszültség, V) / (táplált áram l) képlettel.
