Hioki 9262 - Tesztkészülék kézikönyv

Tartalom

1 Bevezetés
2 Áttekintés
3 Műszaki adatok
4 Ellenőrzés és karbantartás
5 Használati megjegyzések
6 Alkatrészek nevei
7 A tesztkészülék csatlakoztatása
8 A minták rögzítése
9 Nyitott és rövidzárlati kompenzáció
- 9.1 Nyitott áramkör kompenzáció
- 9.2 Rövidzárlati kompenzáció
10 Kézikönyv letöltése
11 Más nyelveken

Bevezetés

Köszönjük, hogy megvásárolta a HIOKI 9262 TEST FIXTURE (HIOKI 9262 TESZTKÉSZÜLÉK) terméket. A termék maximális teljesítményének elérése érdekében kérjük, először olvassa el ezt a kézikönyvet, és tartsa kéznél a későbbi használatra.

Áttekintés

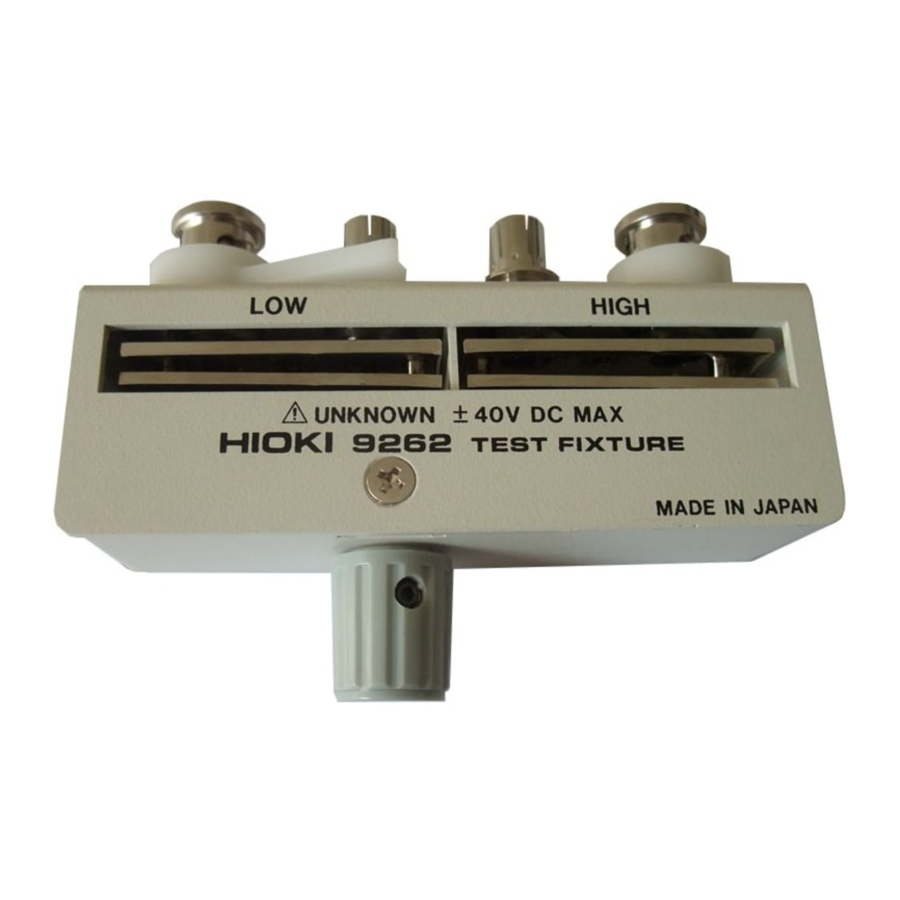

Ez a HIOKI 9262 TEST FIXTURE (HIOKI 9262 TESZTKÉSZÜLÉK) közvetlenül csatlakoztatható a HIOKI LCR és Z HiTESTERs (HIOKI LCR és Z HiTESTER) mérőcsatlakozóihoz (UNKNOWN) egy vezetékes alkatrész teszteléséhez. Az alkatrész egyetlen gombnyomással rögzíthető.

Műszaki adatok

Mérési frekvencia tartomány	DC - 8 MHz
Maximális alkalmazható feszültség	±40 VDC
A vizsgálandó minta méretei	átmérő 0,3 - 2 mm, távolság legalább 5 mm
Maradék ellenállás
Rövidre zárva Lebegő kapacitás a csatlakozók között	5 mmax. (100 Hz-en) 2 pF max. (5MHz-en)
Méretek és tömeg	Kb. 96Sz x 26M x 33M mm (3.78"Sz x 1.02"M x 1.30"M) (kiálló részek nélkül), Kb. 180 g (6.3 oz.)
Üzemi hőmérséklet és páratartalom tartomány	0°C - 40°C (32°F - 104°F), 80% RH vagy kevesebb (páralecsapódás nélkül)
Tárolási hőmérséklet és páratartalom tartomány	-10°C - 55°C (14°F - 131°F), 80% RH vagy kevesebb (páralecsapódás nélkül)
Működési környezet	Beltérben, tengerszint feletti magasság legfeljebb 2000 m (6562 láb)
Tartozékok	Használati utasítás
Termék jótállási ideje	3 év

Kérjük, nézze meg a HIOKI katalógust azon műszerekhez, amelyekhez ez a termék csatlakoztatható.

Ellenőrzés és karbantartás

Kezdeti ellenőrzés

A termék átvételekor gondosan ellenőrizze, hogy nem történt-e szállítás közbeni sérülés. Ha sérülés látható, vagy ha nem működik a specifikációknak megfelelően, forduljon a forgalmazóhoz vagy a HIOKI képviselőjéhez.

Előzetes ellenőrzések

A termék első használata előtt ellenőrizze, hogy megfelelően működik-e, és győződjön meg arról, hogy a tárolás vagy szállítás során nem keletkezett-e sérülés. Ha bármilyen sérülést talál, forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez.

Karbantartás és szerviz

A termék tisztításához törölje le óvatosan egy puha, vízzel vagy enyhe tisztítószerrel megnedvesített ruhával. Soha ne használjon oldószereket, például benzint, alkoholt, acetont, étert, ketonokat, hígítókat vagy benzint, mert ezek deformálhatják és elszínezhetik a házat.
Ha úgy tűnik, hogy a termék hibásan működik, forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez. Csomagolja be a terméket gondosan, hogy a szállítás során ne sérüljön meg, és mellékeljen egy részletes írásos leírást a problémáról. A Hioki nem vállal felelősséget a szállítás során bekövetkező károkért.

Használati megjegyzések

Ne tárolja vagy használja a terméket olyan helyen, ahol közvetlen napfénynek, magas hőmérsékletnek vagy páratartalomnak, illetve páralecsapódásnak lehet kitéve. Ilyen körülmények között a termék megsérülhet, és a szigetelés leromolhat, így már nem felel meg a specifikációknak.
Ne használja a terméket olyan helyen, ahol korrozív vagy éghető gázoknak lehet kitéve. A termék megsérülhet.
Ez a termék nem teljesen víz- vagy porálló. A károk elkerülése érdekében ne használja nedves vagy poros környezetben.
A termék károsodásának elkerülése érdekében óvja a vibrációtól vagy ütésektől a szállítás és kezelés során, és különösen ügyeljen arra, hogy ne ejtse le.
Ha a készülék nagyon nedves, olajos vagy poros lett, hagyja abba a használatát, és küldje el szervizbe egy jóváhagyott HIOKI szervizközpontba.
Kérjük, olvassa el a termékhez csatlakoztatott műszer használati útmutatóját a műszer használatával és az egyenáramú feszültség alkalmazásával kapcsolatban.
Amikor ezt a terméket egy teszterhez csatlakoztatja vagy arról leválasztja, húzza vagy dugja be egyenesen a teszter mérőcsatlakozójába. Ha a terméket átlósan csatlakoztatja vagy választja le, a csatlakozó csatlakozója elgörbülhet, és befolyásolhatja a mérési értéket.

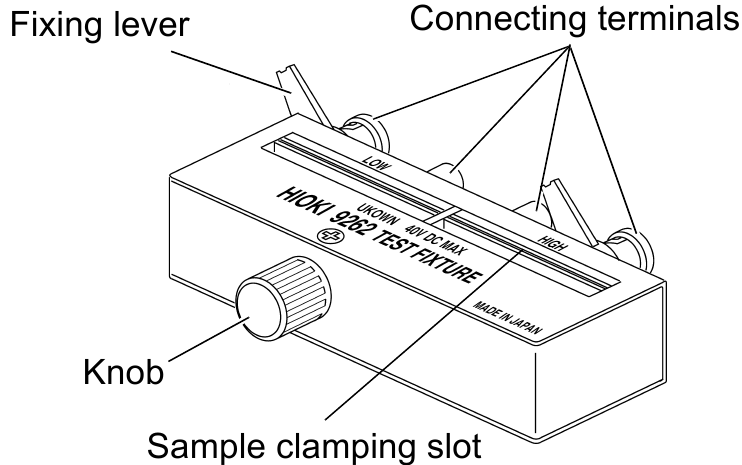

Alkatrészek nevei

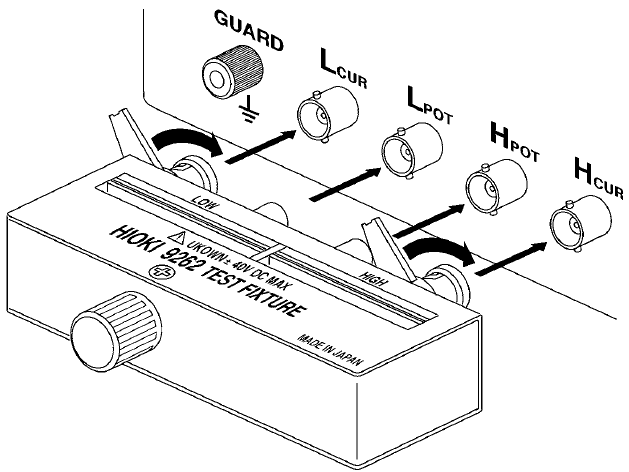

A tesztkészülék csatlakoztatása

Dugja be a készüléket a teszter mérőcsatlakozóiba (UNKNOWN), a terméknévvel felfelé. Rögzítse a helyén a bal és jobb oldali rögzítőkarokkal.

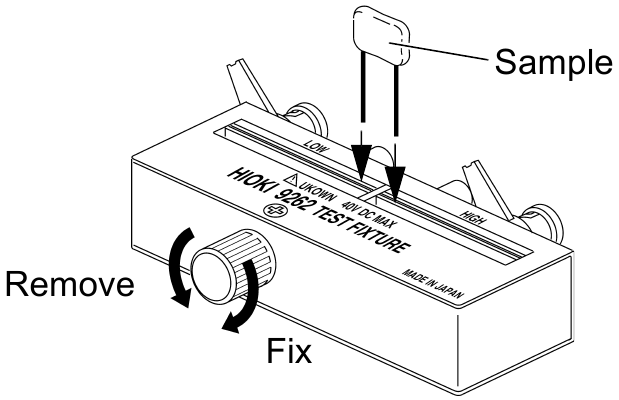

A minták rögzítése

Helyezze be a mintát (felülről) a mintarögzítő nyílásba, és rögzítse a gomb elforgatásával.

MEGJEGYZÉS:

Azok a minták, amelyek vezetékei átmérőjükben több mint 0,4 mm-rel különböznek, nem rögzíthetők.
Ügyeljen arra, hogy a szennyeződés távol maradjon a rögzítő nyílástól.
Győződjön meg arról, hogy a minta szilárdan rögzítve van. Ha nem, pontos mérések nem végezhetők.

Nyitott és rövidzárlati kompenzáció

A mérés pontosságának növelése érdekében végezze el a nyitott és rövidzárlati kompenzációt.

MEGJEGYZÉS:
A működés módja a tesztertől függ, amelyhez a tesztkészülék csatlakoztatva van. Tekintse meg a teszter használati útmutatóját.

Nyitott áramkör kompenzáció

Helyezze a tesztkészüléket nyitott áramkörű állapotba, a rögzítő nyílás két vége között nincs kapcsolat.

Rövidzárlati kompenzáció

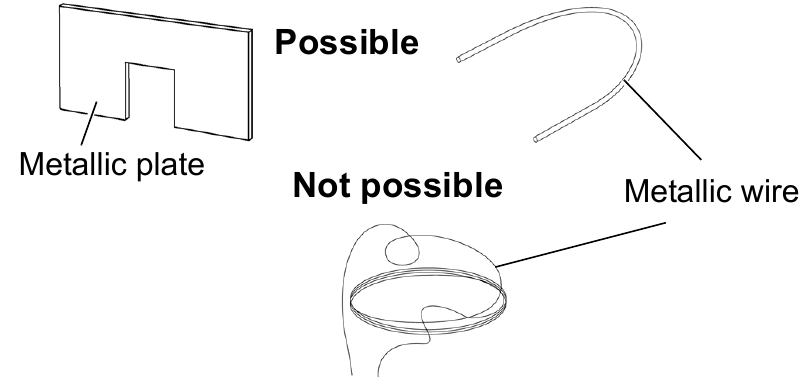

Használjon egy rövidre záró rudat, amelynek impedanciája a lehető legkisebb. Ha fémhuzalt vagy hasonlót használ rövidre záró rúdnak, próbálja meg biztosítani, hogy az a lehető legvastagabb és legrövidebb legyen.

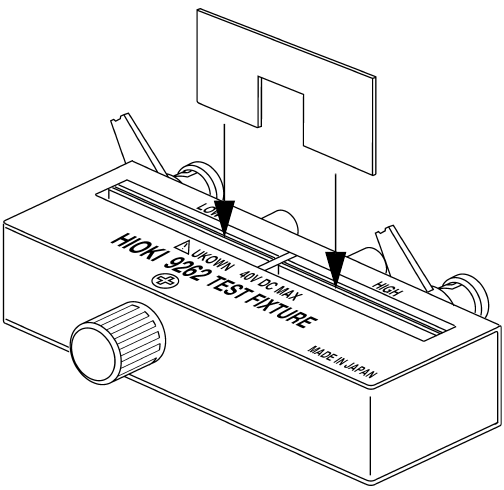

Helyezze be a rövidre záró rudat és rögzítse, hogy rövidre zárja a magas és alacsony tesztcsatlakozásokat. Annak érdekében, hogy a külső hatások a lehető legalacsonyabbak legyenek, ügyeljen arra, hogy a rövidre záró rudat teljesen betolja.
