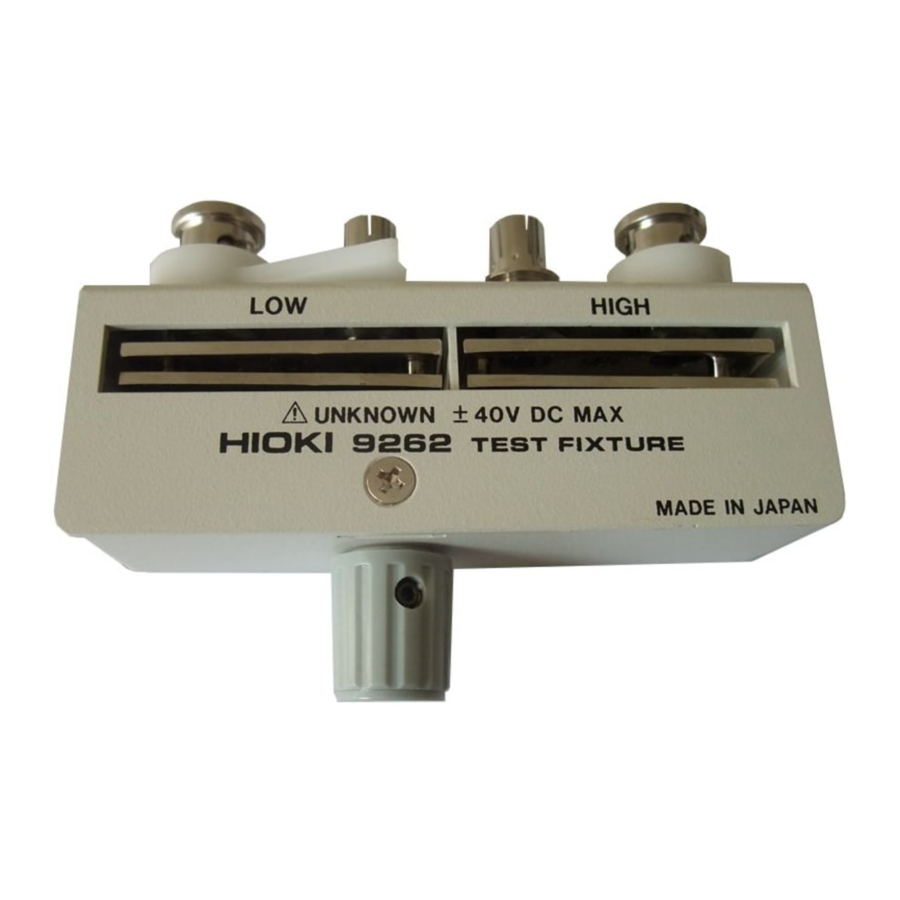

Hioki 9262 - Εγχειρίδιο δοκιμαστικού εξαρτήματος

Εισαγωγή

Σας ευχαριστούμε που αγοράσατε το HIOKI 9262 TEST FIXTURE. Για να επιτύχετε τη μέγιστη απόδοση από το προϊόν, διαβάστε πρώτα αυτό το εγχειρίδιο και κρατήστε το εύχρηστο για μελλοντική αναφορά.

Επισκόπηση

Αυτό το HIOKI 9262 TEST FIXTURE μπορεί να συνδεθεί απευθείας στους ακροδέκτες μέτρησης (UNKNOWN) των HIOKI LCR και Z HiTESTERs για τη δοκιμή ενός εξαρτήματος με ακροδέκτες. Το εξάρτημα μπορεί να σφιχτεί με μια απλή ενέργεια περιστροφής.

Προδιαγραφές

Εύρος συχνοτήτων μέτρησης	DC έως 8 MHz
Μέγιστη τάση εφαρμογής	±40 VDC
Διαστάσεις δείγματος προς δοκιμή	διάμετρος 0,3 έως 2 mm, απόσταση τουλάχιστον 5 mm
Απομένουσα αντίσταση
Βραχυκυκλωμένο Χωρητικότητα πλάνης μεταξύ των ακροδεκτών	5 m μέγ. (στα 100 Hz) 2 pF μέγ. (στα 5MHz)
Διαστάσεις και Μάζα	Περίπου 96Π x 26Υ x 33Β mm (3.78"Π x 1.02"Υ x 1.30"Β) (χωρίς τις προεξοχές), Περίπου 180 g (6.3 oz.)
Εύρος θερμοκρασίας και υγρασίας λειτουργίας	0°C έως 40°C (32°F έως 104°F), 80% Σχετική υγρασία ή λιγότερο (χωρίς συμπύκνωση)
Εύρος θερμοκρασίας και υγρασίας αποθήκευσης	-10°C έως 55°C (14°F έως 131°F), 80% Σχετική υγρασία ή λιγότερο (χωρίς συμπύκνωση)
Περιβάλλον λειτουργίας	Εσωτερικός χώρος, υψόμετρο έως 2000 m (6562-ft.)
Αξεσουάρ	Εγχειρίδιο οδηγιών
Περίοδος εγγύησης προϊόντος	3 χρόνια

Ελέγξτε έναν κατάλογο HIOKI για όργανα στα οποία μπορεί να συνδεθεί αυτό το προϊόν.

Έλεγχος και Συντήρηση

Αρχικός Έλεγχος

Όταν παραλάβετε το προϊόν, επιθεωρήστε το προσεκτικά για να βεβαιωθείτε ότι δεν προκλήθηκε ζημιά κατά τη μεταφορά. Εάν είναι εμφανής η ζημιά ή εάν δεν λειτουργεί σύμφωνα με τις προδιαγραφές, επικοινωνήστε με τον αντιπρόσωπό σας ή τον αντιπρόσωπο της HIOKI.

Προκαταρκτικοί Έλεγχοι

• Πριν χρησιμοποιήσετε το προϊόν για πρώτη φορά, βεβαιωθείτε ότι λειτουργεί κανονικά για να διασφαλίσετε ότι δεν προκλήθηκε ζημιά κατά την αποθήκευση ή τη μεταφορά. Εάν βρείτε οποιαδήποτε ζημιά, επικοινωνήστε με τον αντιπρόσωπό σας ή τον αντιπρόσωπο της Hioki.

Συντήρηση και Επισκευή

• Για να καθαρίσετε το προϊόν, σκουπίστε το απαλά με ένα μαλακό πανί βρεγμένο με νερό ή ήπιο απορρυπαντικό. Μην χρησιμοποιείτε ποτέ διαλύτες όπως βενζίνη, αλκοόλ, ακετόνη, αιθέρα, κετόνες, διαλυτικά ή βενζίνη, καθώς μπορεί να παραμορφώσουν και να αποχρωματίσουν τη θήκη.
• Εάν το προϊόν φαίνεται να δυσλειτουργεί, επικοινωνήστε με τον αντιπρόσωπό σας ή τον αντιπρόσωπο της Hioki. Συσκευάστε το προϊόν προσεκτικά ώστε να μην υποστεί ζημιά κατά τη μεταφορά και συμπεριλάβετε μια λεπτομερή γραπτή περιγραφή του προβλήματος. Η Hioki δεν φέρει ευθύνη για ζημιές που προκύπτουν κατά τη μεταφορά.

Σημειώσεις Χρήσης

• Μην αποθηκεύετε ή χρησιμοποιείτε το προϊόν όπου θα μπορούσε να εκτεθεί σε άμεσο ηλιακό φως, υψηλή θερμοκρασία ή υγρασία ή συμπύκνωση. Υπό αυτές τις συνθήκες, το προϊόν μπορεί να υποστεί ζημιά και η μόνωση μπορεί να επιδεινωθεί έτσι ώστε να μην πληροί πλέον τις προδιαγραφές.
• Μην χρησιμοποιείτε το προϊόν όπου μπορεί να εκτεθεί σε διαβρωτικά ή εύφλεκτα αέρια. Το προϊόν μπορεί να υποστεί ζημιά.
• Αυτό το προϊόν δεν έχει σχεδιαστεί για να είναι εντελώς αδιάβροχο ή ανθεκτικό στη σκόνη. Για να αποφύγετε ζημιές, μην το χρησιμοποιείτε σε υγρό ή σκονισμένο περιβάλλον.
• Για να αποφύγετε ζημιές στο προϊόν, προστατέψτε το από κραδασμούς ή χτυπήματα κατά τη μεταφορά και το χειρισμό και προσέξτε ιδιαίτερα να αποφύγετε την πτώση.
• Εάν το εξάρτημα έχει βραχεί σοβαρά, έχει λαδωθεί ή έχει σκονιστεί, σταματήστε να το χρησιμοποιείτε και στείλτε το για επισκευή σε μια εγκεκριμένη εγκατάσταση σέρβις της HIOKI.
• Ανατρέξτε στο εγχειρίδιο οδηγιών για το όργανο στο οποίο είναι συνδεδεμένο αυτό το προϊόν για τον τρόπο χρήσης του οργάνου και εφαρμογής τάσης συνεχούς ρεύματος.
• Κατά την προσάρτηση ή την αφαίρεση αυτού του προϊόντος από έναν ελεγκτή, τραβήξτε το ή συνδέστε το απευθείας από τον ακροδέκτη μέτρησης του ελεγκτή. Εάν το προϊόν συνδεθεί ή αποσπαστεί διαγώνια, ο ακροδέκτης σύνδεσης μπορεί να παραμορφωθεί και να επηρεάσει την τιμή μέτρησης.

Ονόματα Ανταλλακτικών

Σύνδεση του Δοκιμαστικού Εξαρτήματος

Συνδέστε το εξάρτημα στους ακροδέκτες μέτρησης (UNKNOWN) του ελεγκτή, με το όνομα του προϊόντος προς τα πάνω. Στερεώστε το στη θέση του με τους αριστερούς και δεξιούς μοχλούς στερέωσης.

Στερέωση των Δειγμάτων

Εισαγάγετε το δείγμα (από πάνω) στην υποδοχή σύσφιξης του δείγματος και σφίξτε το περιστρέφοντας το κουμπί.

ΣΗΜΕΙΩΣΗ:

• Δείγματα των οποίων οι ακροδέκτες διαφέρουν σε διάμετρο κατά περισσότερο από 0,4 mm δεν μπορούν να σφιχτούν.
• Προσέξτε να κρατάτε τη βρωμιά μακριά από την υποδοχή σύσφιξης.
• Βεβαιωθείτε ότι το δείγμα είναι σταθερά σφιγμένο. Εάν όχι, δεν μπορούν να ληφθούν ακριβείς μετρήσεις.

Αντιστάθμιση Ανοικτού και Βραχυκυκλώματος

Για να βελτιώσετε την ακρίβεια της μέτρησης, εκτελέστε την αντιστάθμιση ανοικτού και βραχυκυκλώματος.

ΣΗΜΕΙΩΣΗ:
Η μέθοδος λειτουργίας εξαρτάται από τον ελεγκτή στον οποίο είναι συνδεδεμένο το δοκιμαστικό εξάρτημα. Ανατρέξτε στο Εγχειρίδιο Οδηγιών για τον ελεγκτή.

Αντιστάθμιση ανοικτού κυκλώματος

Θέστε το δοκιμαστικό εξάρτημα σε κατάσταση ανοικτού κυκλώματος, χωρίς σύνδεση μεταξύ των δύο άκρων της υποδοχής σύσφιξης.

Αντιστάθμιση βραχυκυκλώματος

1. Χρησιμοποιήστε μια ράβδο βραχυκύκλωσης της οποίας η σύνθετη αντίσταση είναι όσο το δυνατόν μικρότερη. Εάν χρησιμοποιείτε ένα μεταλλικό σύρμα ή κάτι παρόμοιο ως ράβδο βραχυκύκλωσης, προσπαθήστε να βεβαιωθείτε ότι είναι όσο το δυνατόν πιο παχύ και κοντό.

2. Εισαγάγετε τη ράβδο βραχυκύκλωσης και σφίξτε την, για να βραχυκυκλώσετε τις συνδέσεις δοκιμής υψηλής και χαμηλής τάσης. Για να διατηρήσετε τις εξωτερικές επιρροές όσο το δυνατόν χαμηλότερες, φροντίστε να σπρώξετε τη ράβδο βραχυκύκλωσης μέχρι τέρμα.
