Hioki 9262 - Manuál k testovacímu přípravku

Obsah

1 Úvod
2 Přehled
3 Specifikace
4 Kontrola a údržba
5 Poznámky k použití
6 Názvy dílů
7 Připojení testovacího přípravku
8 Upevnění vzorků
9 Kompenzace otevřeného a zkratovaného obvodu
- 9.1 Kompenzace otevřeného obvodu
- 9.2 Kompenzace zkratu
10 Stáhnout návod
11 V jiných jazycích

Úvod

Děkujeme vám za zakoupení HIOKI 9262 TEST FIXTURE (testovacího přípravku). Abyste z produktu získali maximální výkon, přečtěte si nejprve tento manuál a mějte ho po ruce pro budoucí použití.

Přehled

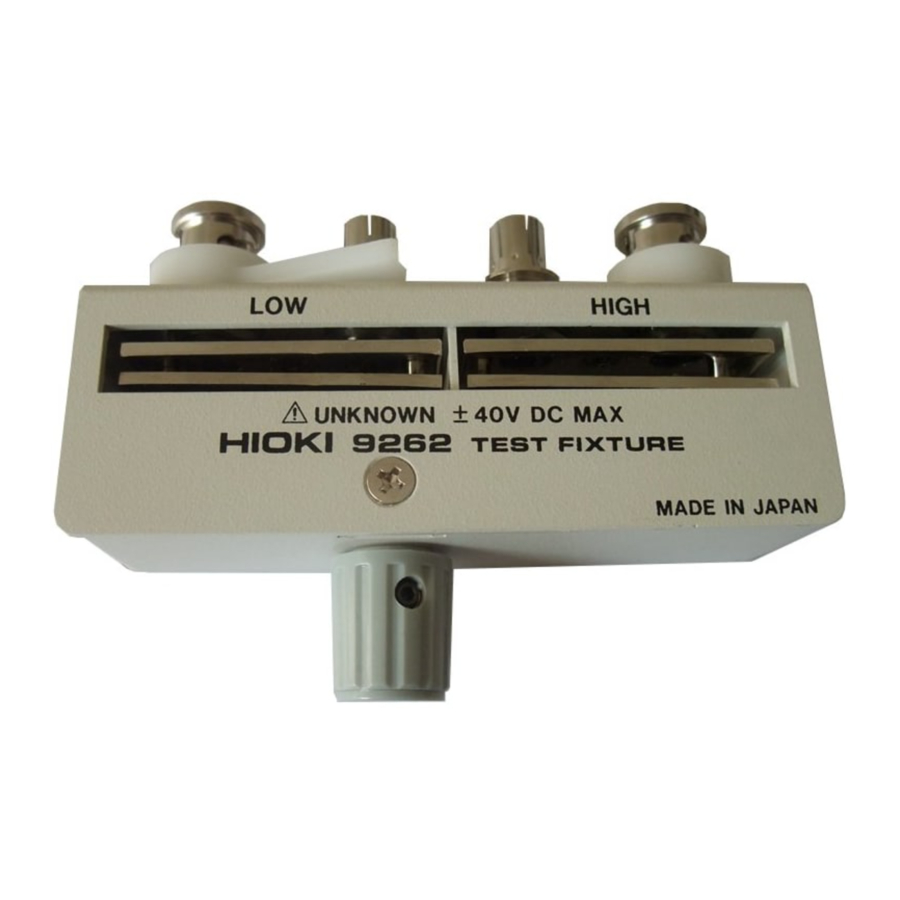

Tento HIOKI 9262 TEST FIXTURE (testovací přípravek) lze přímo připojit k měřicím svorkám (UNKNOWN) HIOKI LCR a Z HiTESTERs pro testování olověné součástky. Součástku lze upnout jedinou akcí knoflíku.

Specifikace

Rozsah měřicí frekvence	DC až 8 MHz
Maximální aplikované napětí	±40 VDC
Rozměry testovaného vzorku	průměr 0,3 až 2 mm, vzdálenost alespoň 5 mm
Zbytkový odpor
Zkratované Plovoucí kapacita mezi svorkami	5 mmax. (při 100 Hz) 2 pF max. (při 5MHz)
Rozměry a hmotnost	Přibližně 96W x 26H x 33D mm (3.78"W x 1.02"H x 1.30"D) (bez výstupků), Přibližně 180 g (6.3 oz.)
Rozsah provozní teploty a vlhkosti	0°C až 40°C (32°F až 104°F), 80% RH nebo méně (bez kondenzace)
Rozsah skladovací teploty a vlhkosti	-10°C až 55°C (14°F až 131°F), 80% RH nebo méně (bez kondenzace)
Provozní prostředí	Vnitřní prostory, nadmořská výška do 2000 m (6562 stop)
Příslušenství	Návod k obsluze
Záruční doba produktu	3 roky

Zkontrolujte katalog HIOKI, kde najdete přístroje, ke kterým lze tento produkt připojit.

Kontrola a údržba

Počáteční kontrola

Když produkt obdržíte, pečlivě jej zkontrolujte, abyste se ujistili, že během přepravy nedošlo k žádnému poškození. Pokud je poškození zjevné nebo pokud nefunguje podle specifikací, kontaktujte svého prodejce nebo zástupce společnosti HIOKI.

Předběžné kontroly

Před prvním použitím produktu ověřte, zda funguje normálně, abyste se ujistili, že během skladování nebo přepravy nedošlo k žádnému poškození. Pokud zjistíte jakékoli poškození, kontaktujte svého prodejce nebo zástupce společnosti Hioki.

Údržba a servis

K čištění produktu jej jemně otřete měkkým hadříkem navlhčeným vodou nebo jemným čisticím prostředkem. Nikdy nepoužívejte rozpouštědla, jako je benzen, alkohol, aceton, éter, ketony, ředidla nebo benzín, protože mohou pouzdro zdeformovat a odbarvit.
Pokud se zdá, že produkt nefunguje správně, kontaktujte svého prodejce nebo zástupce společnosti Hioki. Produkt pečlivě zabalte, aby nedošlo k jeho poškození během přepravy, a přiložte podrobný písemný popis problému. Společnost Hioki nenese odpovědnost za škody, které vzniknou během přepravy.

Poznámky k použití

Neskladujte ani nepoužívejte produkt tam, kde by mohl být vystaven přímému slunečnímu záření, vysoké teplotě nebo vlhkosti nebo kondenzaci. Za takových podmínek se může produkt poškodit a izolace se může zhoršit, takže již nebude splňovat specifikace.
Nepoužívejte produkt tam, kde by mohl být vystaven korozivním nebo hořlavým plynům. Produkt se může poškodit.
Tento produkt není navržen tak, aby byl zcela vodotěsný nebo prachotěsný. Abyste předešli poškození, nepoužívejte jej ve vlhkém nebo prašném prostředí.
Abyste předešli poškození produktu, chraňte jej před vibracemi nebo nárazy během přepravy a manipulace a dbejte zejména na to, aby nedošlo k pádu.
Pokud přípravek vážně navlhl, zamastil se nebo zaprášil, přestaňte jej používat a odešlete jej do schváleného servisního střediska HIOKI.
Informace o tom, jak používat přístroj a aplikovat stejnosměrné napětí, naleznete v návodu k obsluze přístroje, ke kterému je tento produkt připojen.
Při připojování nebo odpojování tohoto produktu od testeru jej vytáhněte nebo zasuňte přímo z měřicí svorky testeru. Pokud je produkt připojen nebo odpojen diagonálně, může se připojovací svorka zdeformovat a ovlivnit hodnotu měření.

Názvy dílů

Připojení testovacího přípravku

Zasuňte přípravek do měřicích svorek (UNKNOWN) testeru tak, aby název produktu směřoval nahoru. Upevněte jej na místě pomocí levé a pravé upevňovací páky.

Upevnění vzorků

Vložte vzorek (shora) do upínacího otvoru pro vzorek a upněte jej otočením knoflíku.

warning POZNÁMKA:

Vzorky, jejichž vývody se liší průměrem o více než 0,4 mm, nelze upnout.
Dbejte na to, aby se do upínacího otvoru nedostaly nečistoty.
Ujistěte se, že je vzorek pevně upnutý. Pokud ne, nelze získat přesná měření.

Kompenzace otevřeného a zkratovaného obvodu

Pro zvýšení přesnosti měření proveďte kompenzaci otevřeného a zkratovaného obvodu.

warning POZNÁMKA:
Způsob obsluhy závisí na testeru, ke kterému je testovací přípravek připojen. Viz návod k obsluze testeru.

Kompenzace otevřeného obvodu

Uveďte testovací přípravek do stavu otevřeného obvodu, bez spojení mezi oběma konci upínacího otvoru.

Kompenzace zkratu

Použijte zkratovací tyč, jejíž impedance je co nejnižší. Pokud jako zkratovací tyč použijete kovový drát nebo podobně, snažte se zajistit, aby byl co nejtlustší a nejkratší.
Vložte zkratovací tyč a upněte ji, abyste zkratovali vysoké a nízké testovací spoje. Abyste udrželi vnější vlivy co nejnižší, dbejte na to, abyste zkratovací tyč zasunuli až na doraz.
