Hioki 9262 - Mwongozo wa Kifaa cha Majaribio

Utangulizi

Asante kwa kununua HIOKI 9262 TEST FIXTURE (Kifaa cha Majaribio cha HIOKI 9262). Ili kupata utendaji bora kutoka kwa bidhaa, tafadhali soma mwongozo huu kwanza, na uweke karibu kwa marejeleo ya baadaye.

Muhtasari

HIKI HIOKI 9262 TEST FIXTURE (Kifaa cha Majaribio cha HIOKI 9262) kinaweza kuunganishwa moja kwa moja kwenye vituo vya kupimia (UNKNOWN) vya HIOKI LCR na Z HiTESTERs kwa ajili ya kupima sehemu ya risasi. Sehemu inaweza kubanwa kwa kitendo kimoja cha knob.

Vipimo

Kiwango cha marudio ya kipimo	DC hadi 8 MHz
Upeo wa voltage ya kutumia	±40 VDC
Vipimo vya sampuli ya kujaribiwa	kipenyo 0.3 hadi 2 mm utengano angalau 5 mm
Upinzani uliosalia
Mzunguko mfupi Uwezo unaoelea kati ya vituo	5 mmax. (saa 100 Hz) 2 pF max. (saa 5MHz)
Vipimo na Uzito	Takriban.96W x 26H x 33D mm (3.78"W x 1.02"H x 1.30"D) (bila kujumuisha protrusions), Takriban.180 g (6.3 oz.)
Kiwango cha joto na unyevu cha uendeshaji	0°C hadi 40°C (32°F hadi 104°F), 80% RH au chini (bila condensation)
Kiwango cha joto na unyevu cha kuhifadhi	-10°C hadi 55°C (14°F hadi 131°F), 80% RH au chini (bila condensation)
Mazingira ya uendeshaji	Ndani ya nyumba, urefu hadi 2000 m (6562-ft.)
Vifaa	Mwongozo wa Maelekezo
Kipindi cha udhamini wa bidhaa	miaka 3

Tafadhali angalia katalogi ya HIOKI kwa vyombo ambavyo bidhaa hii inaweza kuunganishwa.

Ukaguzi na Matengenezo

Ukaguzi wa Awali

Unapopokea bidhaa, ikague kwa uangalifu ili kuhakikisha kuwa hakuna uharibifu wowote uliotokea wakati wa usafirishaji. Ikiwa uharibifu unaonekana, au ikiwa inashindwa kufanya kazi kulingana na vipimo, wasiliana na muuzaji wako au mwakilishi wa HIOKI.

Ukaguzi wa Awali

• Kabla ya kutumia bidhaa kwa mara ya kwanza, hakikisha kuwa inafanya kazi kawaida ili kuhakikisha kuwa hakuna uharibifu wowote uliotokea wakati wa kuhifadhi au usafirishaji. Ukipata uharibifu wowote, wasiliana na muuzaji wako au mwakilishi wa Hioki.

Matengenezo na Huduma

• Ili kusafisha bidhaa, ifute kwa upole na kitambaa laini kilicholowa na maji au sabuni laini. Kamwe usitumie vimumunyisho kama vile benzini, alkoholi, asetoni, etha, ketoni, thinners au petroli, kwani zinaweza kuharibu na kubadilisha rangi ya kesi.
• Ikiwa bidhaa inaonekana kuwa inafanya kazi vibaya, wasiliana na muuzaji wako au mwakilishi wa Hioki. Pakia bidhaa kwa uangalifu ili isiharibiwe wakati wa usafirishaji, na ujumuishe maelezo ya kina ya maandishi ya tatizo. Hioki haiwezi kuwajibika kwa uharibifu unaotokea wakati wa usafirishaji.

Vidokezo vya Matumizi

• Usihifadhi au kutumia bidhaa mahali ambapo inaweza kuathiriwa na jua moja kwa moja, joto la juu au unyevu, au condensation. Chini ya hali kama hizo, bidhaa inaweza kuharibiwa na insulation inaweza kuzorota ili isiweze tena kukidhi vipimo.
• Usitumie bidhaa mahali ambapo inaweza kuathiriwa na gesi babuzi au zinazoweza kuwaka. Bidhaa inaweza kuharibiwa.
• Bidhaa hii haijaundwa kuwa kuzuia maji au vumbi kabisa. Ili kuepuka uharibifu, usitumie katika mazingira ya mvua au vumbi.
• Ili kuepuka uharibifu wa bidhaa, ilinde dhidi ya vibration au mshtuko wakati wa usafirishaji na utunzaji, na uwe mwangalifu hasa kuepuka kuangusha.
• Ikiwa kifaa kimepata mvua nyingi, mafuta, au vumbi, acha kukitumia na ukitume kwa huduma katika kituo cha huduma kilichoidhinishwa cha HIOKI.
• Tafadhali rejelea mwongozo wa maelekezo kwa chombo ambacho bidhaa hii imeunganishwa kwa jinsi ya kutumia chombo na kutumia voltage ya moja kwa moja.
• Unapounganisha au kukata bidhaa hii kutoka kwa kijaribu, ivute au uichomeke moja kwa moja kutoka kwa kituo cha kupimia cha kijaribu. Ikiwa bidhaa imeunganishwa au kukatwa diagonally, kituo cha kuunganisha kinaweza kupotosha na kuathiri thamani ya kipimo.

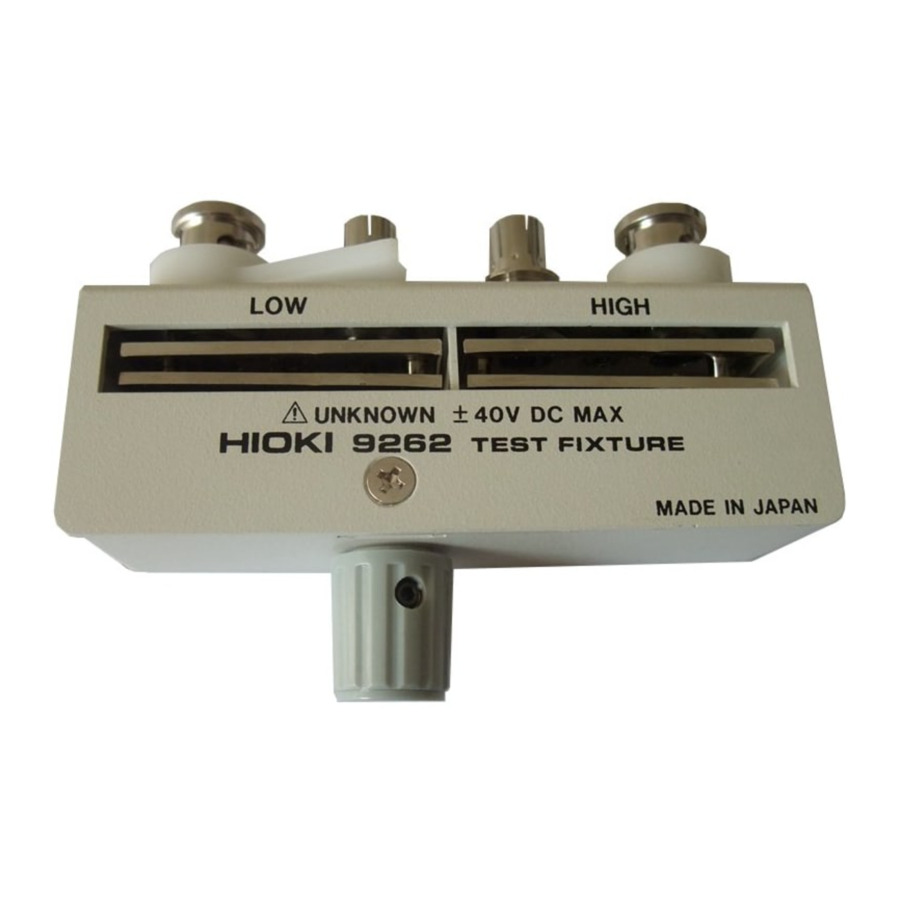

Majina ya Sehemu

Kuunganisha Kifaa cha Majaribio

Chomeka kifaa kwenye vituo vya kupimia (UNKNOWN) vya kijaribu, na jina la bidhaa juu. Ifunge mahali pake na levers za kurekebisha za kushoto na kulia.

Kurekebisha Sampuli

Ingiza sampuli (kutoka juu) kwenye slot ya kubana sampuli, na uibane kwa kugeuza knob.

KUMBUKA:

• Sampuli ambazo risasi zake zinatofautiana kwa kipenyo kwa zaidi ya 0.4 mm haziwezi kubanwa.
• Kuwa mwangalifu kuweka uchafu mbali na slot ya kubana.
• Hakikisha sampuli imebanwa imara. Ikiwa sivyo, vipimo sahihi haviwezi kupatikana.

Fidia ya Mzunguko Wazi na Mfupi

Ili kuongeza usahihi wa kipimo, fanya fidia ya mzunguko wazi na mfupi.

KUMBUKA:
Njia ya uendeshaji inategemea kijaribu ambacho kifaa cha majaribio kimeunganishwa. Rejelea Mwongozo wa Maelekezo kwa kijaribu.

Fidia ya mzunguko wazi

Weka kifaa cha majaribio katika hali ya mzunguko wazi, bila muunganisho kati ya ncha mbili za slot ya kubana.

Fidia ya mzunguko mfupi

1. Tumia bar ya kufupisha ambayo impedance yake inaruhusu iwezekanavyo. Ikiwa unatumia waya wa metali au kama bar ya kufupisha, jaribu kuhakikisha kuwa ni nene na fupi iwezekanavyo.

2. Ingiza bar ya kufupisha na uibane, ili kufupisha miunganisho ya juu na ya chini ya majaribio. Ili kuweka ushawishi wa nje chini iwezekanavyo, hakikisha unasukuma bar ya kufupisha ndani kabisa.
