Hioki 9262 - Ръководство за тестова апаратура

Въведение

Благодарим ви, че закупихте HIOKI 9262 TEST FIXTURE (ТЕСТОВА АПАРАТУРА). За да получите максимална производителност от продукта, моля, прочетете първо това ръководство и го дръжте под ръка за бъдещи справки.

Общ преглед

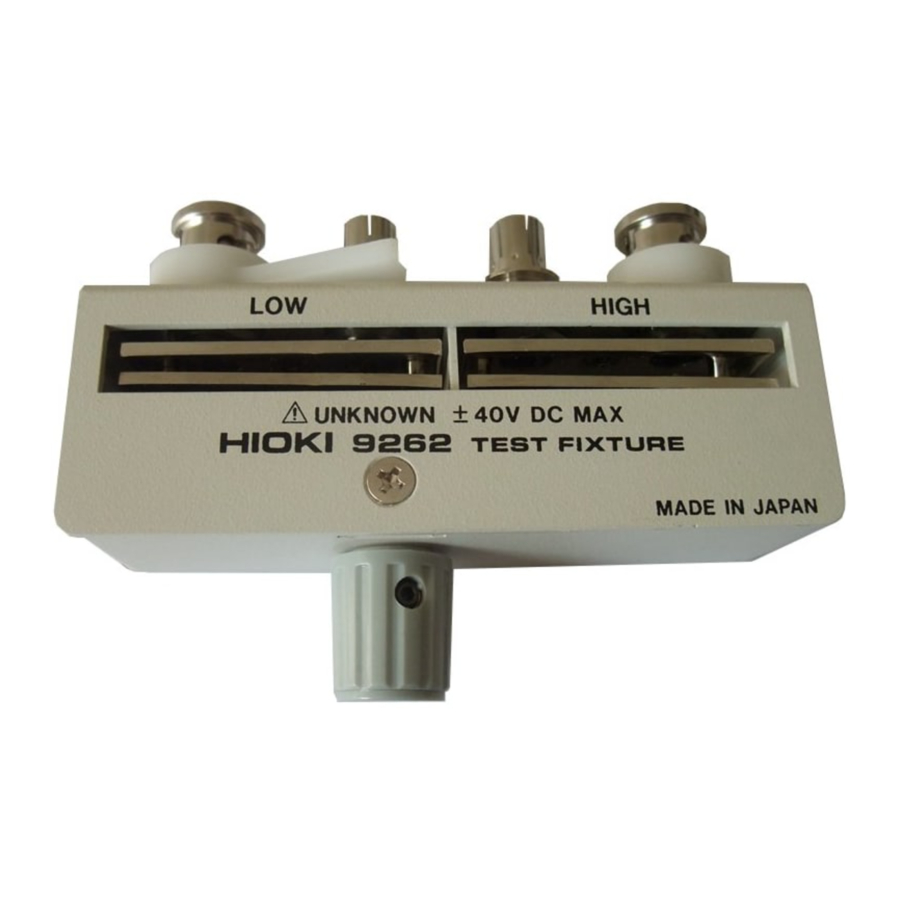

Тази HIOKI 9262 TEST FIXTURE (ТЕСТОВА АПАРАТУРА) може да бъде директно свързана към измервателните клеми (UNKNOWN) на HIOKI LCR и Z HiTESTERs за тестване на оловен компонент. Компонентът може да бъде закрепен с еднократно действие на копчето.

Спецификации

Диапазон на измервателната честота	DC до 8 MHz
Максимално приложено напрежение	±40 VDC
Размери на тестваната проба	диаметър 0,3 до 2 mm, разстояние най-малко 5 mm
Остатъчно съпротивление
Късо съединение Плаващ капацитет между клемите	5 m макс. (при 100 Hz) 2 pF макс. (при 5MHz)
Размери и маса	Приблизително 96W x 26H x 33D mm (3.78"W x 1.02"H x 1.30"D) (без изпъкнали части), Приблизително 180 g (6.3 oz.)
Работна температура и диапазон на влажност	0°C до 40°C (32°F до 104°F), 80% RH или по-малко (без кондензация)
Температура на съхранение и диапазон на влажност	-10°C до 55°C (14°F до 131°F), 80% RH или по-малко (без кондензация)
Работна среда	На закрито, надморска височина до 2000 m (6562 фута)
Аксесоари	Инструкция за употреба
Гаранционен срок на продукта	3 години

Моля, проверете каталога на HIOKI за инструменти, към които може да бъде свързан този продукт.

Инспекция и поддръжка

Първоначална инспекция

Когато получите продукта, го инспектирайте внимателно, за да се уверите, че не е възникнала повреда по време на транспортирането. Ако има видими повреди или ако не работи според спецификациите, свържете се с вашия дилър или представител на HIOKI.

Предварителни проверки

• Преди да използвате продукта за първи път, проверете дали работи нормално, за да се уверите, че не е възникнала повреда по време на съхранение или транспортиране. Ако откриете някакви повреди, свържете се с вашия дилър или представител на Hioki.

Поддръжка и обслужване

• За да почистите продукта, го избършете внимателно с мека кърпа, навлажнена с вода или мек почистващ препарат. Никога не използвайте разтворители като бензен, алкохол, ацетон, етер, кетони, разредители или бензин, тъй като те могат да деформират и обезцветят корпуса.
• Ако продуктът изглежда, че не функционира правилно, свържете се с вашия дилър или представител на Hioki. Опаковайте продукта внимателно, за да не се повреди по време на транспортиране, и включете подробно писмено описание на проблема. Hioki не носи отговорност за щети, възникнали по време на транспортиране.

Бележки за употреба

• Не съхранявайте и не използвайте продукта там, където може да бъде изложен на пряка слънчева светлина, висока температура или влажност, или кондензация. При такива условия продуктът може да се повреди и изолацията може да се влоши, така че вече да не отговаря на спецификациите.
• Не използвайте продукта там, където може да бъде изложен на корозивни или запалими газове. Продуктът може да се повреди.
• Този продукт не е проектиран да бъде напълно водо- или прахоустойчив. За да избегнете повреди, не го използвайте във влажна или прашна среда.
• За да избегнете повреда на продукта, го предпазвайте от вибрации или удари по време на транспортиране и работа, и бъдете особено внимателни, за да избегнете изпускане.
• Ако апаратурата се е намокрила сериозно, омазнила или запрашила, спрете да я използвате и я изпратете за сервиз в одобрен сервизен център на HIOKI.
• Моля, вижте ръководството с инструкции за инструмента, към който е свързан този продукт, за това как да използвате инструмента и да приложите напрежение на постоянен ток.
• Когато прикрепяте или откачвате този продукт от тестер, го издърпайте или включете направо от измервателната клема на тестера. Ако продуктът е прикрепен или откачен диагонално, свързващата клема може да се изкриви и да повлияе на стойността на измерването.

Наименования на частите

Свързване на тестовата апаратура

Включете апаратурата в измервателните клеми (UNKNOWN) на тестера, с името на продукта нагоре. Затегнете я на място с левия и десния фиксиращи лостове.

Фиксиране на пробите

Поставете пробата (отгоре) в слота за захващане на пробата и я затегнете, като завъртите копчето.

ЗАБЕЛЕЖКА:

• Проби, чиито проводници се различават по диаметър с повече от 0,4 mm, не могат да бъдат затегнати.
• Внимавайте да предпазвате слота за захващане от замърсяване.
• Уверете се, че пробата е здраво затегната. Ако не е, не могат да бъдат получени точни измервания.

Компенсация за отворена и къса верига

За да подобрите точността на измерването, извършете компенсацията за отворена и къса верига.

ЗАБЕЛЕЖКА:
Методът на работа зависи от тестера, към който е свързана тестовата апаратура. Вижте ръководството с инструкции за тестера.

Компенсация за отворена верига

Поставете тестовата апаратура в състояние на отворена верига, без връзка между двата края на слота за захващане.

Компенсация за къса верига

1. Използвайте късосъединителна шина, чийто импеданс е възможно най-малък. Ако използвате метална жица или подобно като късосъединителна шина, опитайте се да се уверите, че е възможно най-дебела и къса.

2. Поставете късосъединителната шина и я затегнете, за да свържете високо- и нисковолтовите тестови връзки. За да поддържате външните влияния възможно най-ниски, не забравяйте да вкарате късосъединителната шина докрай.
