Hioki 9262 - Сынау құрылғысының нұсқаулығы

Кіріспе

HIOKI 9262 TEST FIXTURE (HIOKI 9262 СЫНАУ ҚҰРЫЛҒЫСЫ) сатып алғаныңыз үшін рақмет. Өнімнен максималды өнімділік алу үшін алдымен осы нұсқаулықты оқып шығыңыз және оны болашақта анықтама ретінде сақтаңыз.

Шолу

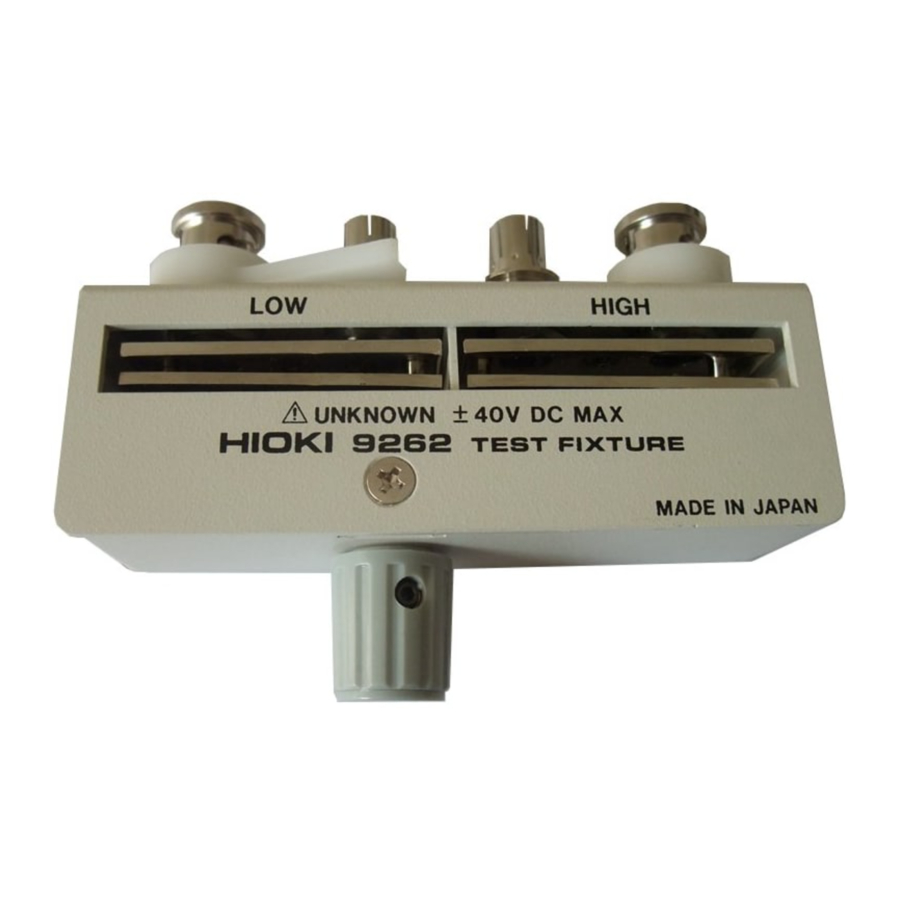

Бұл HIOKI 9262 TEST FIXTURE (HIOKI 9262 СЫНАУ ҚҰРЫЛҒЫСЫ) HIOKI LCR және Z HiTESTERs (HIOKI LCR және Z HiTESTERs) өлшеу терминалдарына (UNKNOWN) тікелей қосылып, қорғасын компонентін сынауға болады. Компонентті бір тұтқамен бекітуге болады.

Техникалық сипаттамалар

Өлшеу жиілігінің диапазоны	DC-ден 8 MHz-ке дейін
Максималды қолданылатын кернеу	±40 VDC
Сыналатын үлгінің өлшемдері	диаметрі 0,3-тен 2 мм-ге дейін, арақашықтығы кемінде 5 мм
Қалдық кедергі
Қысқа тұйықталу Терминалдар арасындағы қалқымалы сыйымдылық	5 ммакс. (100 Гц кезінде) 2 pF макс. (5MHz кезінде)
Өлшемдері мен салмағы	Шамамен 96W x 26H x 33D мм (3.78"W x 1.02"H x 1.30"D) (шығыңқы жерлерін есептемегенде), Шамамен 180 г (6.3 oz.)
Жұмыс температурасы мен ылғалдылық диапазоны	0°C-тан 40°C-қа дейін (32°F-тан 104°F-қа дейін), 80% RH немесе одан аз (конденсатсыз)
Сақтау температурасы мен ылғалдылық диапазоны	-10°C-тан 55°C-қа дейін (14°F-тан 131°F-қа дейін), 80% RH немесе одан аз (конденсатсыз)
Жұмыс ортасы	Үй ішінде, теңіз деңгейінен 2000 м (6562 фут) биіктікке дейін
Аксессуарлар	Нұсқаулық
Өнімге кепілдік мерзімі	3 жыл

Бұл өнімді қосуға болатын құралдар үшін HIOKI каталогын қараңыз.

Тексеру және техникалық қызмет көрсету

Бастапқы тексеру

Өнімді алған кезде, тасымалдау кезінде зақымданудың болмауын қамтамасыз ету үшін оны мұқият тексеріңіз. Егер зақымдану анық болса немесе ол техникалық сипаттамаларға сәйкес жұмыс істемесе, дилерге немесе HIOKI өкіліне хабарласыңыз.

Алдын ала тексерулер

• Өнімді бірінші рет пайдаланбас бұрын, сақтау немесе тасымалдау кезінде зақымданудың болмауын қамтамасыз ету үшін оның қалыпты жұмыс істейтінін тексеріңіз. Егер қандай да бір зақымдану тапсаңыз, дилерге немесе Hioki өкіліне хабарласыңыз.

Техникалық қызмет көрсету және қызмет көрсету

• Өнімді тазалау үшін оны сумен немесе жұмсақ жуғыш затпен дымқылданған жұмсақ шүберекпен сүртіңіз. Ешқашан бензол, спирт, ацетон, эфир, кетондар, сұйылтқыштар немесе бензин сияқты еріткіштерді пайдаланбаңыз, себебі олар корпустың пішінін өзгертіп, түсін кетіруі мүмкін.
• Егер өнім дұрыс жұмыс істемейтін сияқты болса, дилерге немесе Hioki өкіліне хабарласыңыз. Өнімді тасымалдау кезінде зақымданбайтындай етіп мұқият ораңыз және мәселенің егжей-тегжейлі жазбаша сипаттамасын қосыңыз. Hioki тасымалдау кезінде болған зақым үшін жауапты болмайды.

Пайдалану ескертпелері

• Өнімді тікелей күн сәулесіне, жоғары температураға немесе ылғалдылыққа немесе конденсацияға ұшырауы мүмкін жерде сақтамаңыз немесе пайдаланбаңыз. Мұндай жағдайларда өнім зақымдануы мүмкін және оқшаулау нашарлап, техникалық сипаттамаларға сәйкес келмей қалуы мүмкін.
• Өнімді коррозиялық немесе жанғыш газдарға ұшырауы мүмкін жерде пайдаланбаңыз. Өнім зақымдануы мүмкін.
• Бұл өнім толығымен су өткізбейтін немесе шаң өткізбейтін етіп жасалмаған. Зақымдануды болдырмау үшін оны дымқыл немесе шаңды ортада пайдаланбаңыз.
• Өнімнің зақымдалуын болдырмау үшін оны тасымалдау және өңдеу кезінде дірілден немесе соққыдан қорғаңыз және әсіресе құлатып алмауға тырысыңыз.
• Егер құрылғы қатты суланып, майланып немесе шаңданып қалса, оны пайдалануды тоқтатыңыз және бекітілген HIOKI қызмет көрсету орталығына қызмет көрсетуге жіберіңіз.
• Құралды қалай пайдалану және тұрақты ток кернеуін қалай қолдану керектігі туралы осы өнім қосылған құралдың нұсқаулығын қараңыз.
• Бұл өнімді сынақ құралынан қосқанда немесе ажыратқанда, оны сынақ құралының өлшеу терминалынан тікелей тартыңыз немесе қосыңыз. Егер өнім қиғаш қосылса немесе ажыратылса, қосылатын терминал бұрмаланып, өлшеу мәніне әсер етуі мүмкін.

Бөлшектердің атаулары

Сынау құрылғысын қосу

Құрылғыны сынақ құралының өлшеу терминалдарына (UNKNOWN) өнімнің атауы жоғары қаратып қосыңыз. Оны сол және оң жақ бекіту рычагтарымен бекітіңіз.

Үлгілерді бекіту

Үлгіні (жоғарыдан) үлгіні қысқыш ұясына салыңыз және тұтқаны бұрау арқылы бекітіңіз.

ЕСКЕРТПЕ:

• Қорғасындарының диаметрі 0,4 мм-ден асатын үлгілерді қысу мүмкін емес.
• Қысқыш ұясынан кірді аулақ ұстауға тырысыңыз.
• Үлгінің мықтап бекітілгеніне көз жеткізіңіз. Олай болмаған жағдайда дәл өлшеулерді алу мүмкін емес.

Ашық және қысқа тұйықталу компенсациясы

Өлшеу дәлдігін арттыру үшін ашық және қысқа тұйықталу компенсациясын орындаңыз.

ЕСКЕРТПЕ:
Жұмыс әдісі сынау құрылғысы қосылған сынақ құралына байланысты. Сынақ құралының нұсқаулығын қараңыз.

Ашық тізбек компенсациясы

Сынау құрылғысын ашық тізбек күйіне қойыңыз, қысқыш ұясының екі ұшы арасында қосылым болмауы керек.

Қысқа тұйықталу компенсациясы

1. Кедергісі мүмкіндігінше рұқсат етілген қысқартқышты пайдаланыңыз. Егер сіз металл сымды немесе соған ұқсас қысқартқышты пайдалансаңыз, оның мүмкіндігінше қалың және қысқа болуын қамтамасыз етуге тырысыңыз.

2. Қысқартқышты салыңыз және оны қысып, жоғары және төмен сынақ қосылымдарын қысқартыңыз. Сыртқы әсерлерді мүмкіндігінше төмен ұстау үшін қысқартқышты толығымен итеріп жіберуді ұмытпаңыз.
