Hioki 9262 - Manuál k testovaciemu prípravku

Obsah

1 Úvod
2 Prehľad
3 Špecifikácie
4 Kontrola a údržba
5 Poznámky k použitiu
6 Názvy častí
7 Pripojenie testovacieho prípravku
8 Upevnenie vzoriek
9 Kompenzácia otvoreného a skratového obvodu
- 9.1 Kompenzácia otvoreného obvodu
- 9.2 Kompenzácia skratového obvodu
10 Stiahnuť návod
11 V iných jazykoch

Úvod

Ďakujeme vám za zakúpenie HIOKI 9262 TEST FIXTURE (TESTOVACÍ PRÍPRAVOK). Pre dosiahnutie maximálneho výkonu produktu si najprv prečítajte tento manuál a uschovajte ho pre budúce použitie.

Prehľad

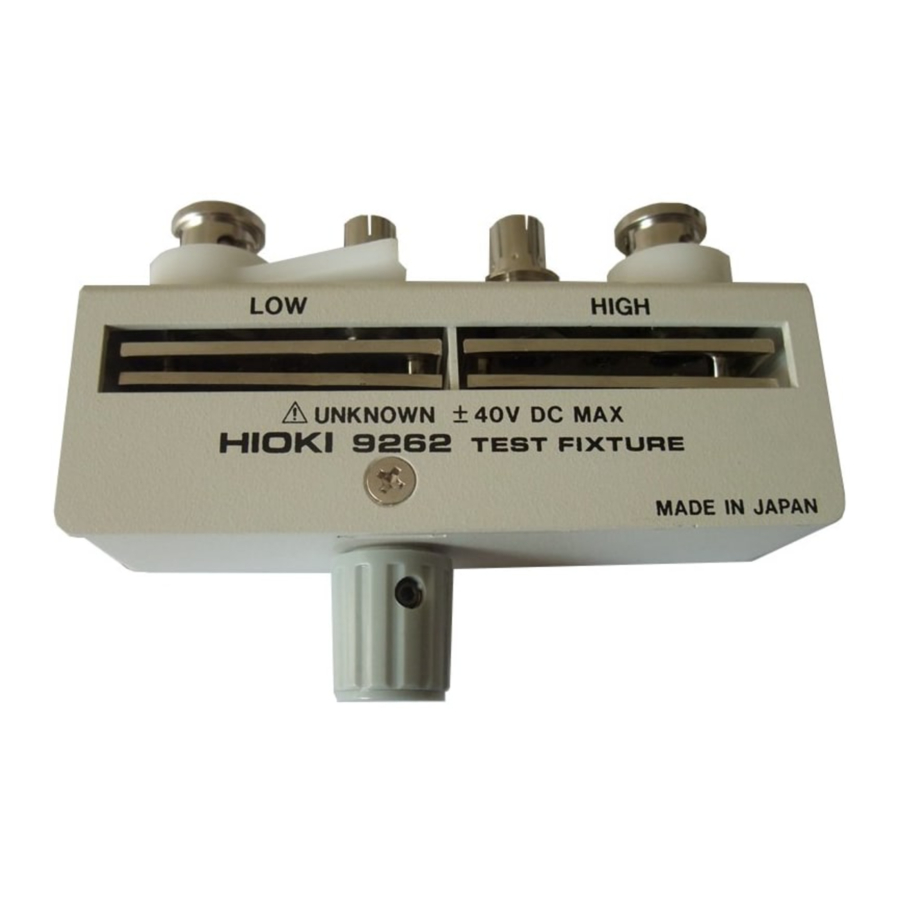

Tento HIOKI 9262 TEST FIXTURE (TESTOVACÍ PRÍPRAVOK) môže byť priamo pripojený k meracím terminálom (UNKNOWN) HIOKI LCR a Z HiTESTERov pre testovanie oloveného komponentu. Komponent je možné upnúť pomocou jedného otočného gombíka.

Špecifikácie

Rozsah meracích frekvencií	DC až 8 MHz
Maximálne aplikované napätie	±40 VDC
Rozmery testovanej vzorky	priemer 0,3 až 2 mm, vzdialenosť minimálne 5 mm
Zvyškový odpor
Skratované Plávajúca kapacita medzi terminálmi	5 mmax. (pri 100 Hz) 2 pF max. (pri 5MHz)
Rozmery a hmotnosť	Približne 96Š x 26V x 33H mm (3.78"Š x 1.02"V x 1.30"H) (bez výčnelkov), Približne 180 g (6.3 oz.)
Rozsah prevádzkovej teploty a vlhkosti	0°C až 40°C (32°F až 104°F), 80% RH alebo menej (bez kondenzácie)
Rozsah skladovacej teploty a vlhkosti	-10°C až 55°C (14°F až 131°F), 80% RH alebo menej (bez kondenzácie)
Prevádzkové prostredie	Vnútorné, nadmorská výška do 2000 m (6562 stôp)
Príslušenstvo	Návod na použitie
Záručná doba produktu	3 roky

Skontrolujte katalóg HIOKI pre prístroje, ku ktorým je možné tento produkt pripojiť.

Kontrola a údržba

Počiatočná kontrola

Keď dostanete produkt, starostlivo ho skontrolujte, aby ste sa uistili, že počas prepravy nedošlo k žiadnemu poškodeniu. Ak je poškodenie zjavné, alebo ak nefunguje podľa špecifikácií, kontaktujte svojho predajcu alebo zástupcu spoločnosti HIOKI.

Predbežné kontroly

Pred prvým použitím produktu overte, či funguje normálne, aby ste sa uistili, že počas skladovania alebo prepravy nedošlo k žiadnemu poškodeniu. Ak zistíte akékoľvek poškodenie, kontaktujte svojho predajcu alebo zástupcu spoločnosti Hioki.

Údržba a servis

Na čistenie produktu ho jemne utrite mäkkou handričkou navlhčenou vodou alebo jemným čistiacim prostriedkom. Nikdy nepoužívajte rozpúšťadlá ako benzén, alkohol, acetón, éter, ketóny, riedidlá alebo benzín, pretože môžu zdeformovať a zafarbiť puzdro.
Ak sa zdá, že produkt nefunguje správne, kontaktujte svojho predajcu alebo zástupcu spoločnosti Hioki. Produkt starostlivo zabaľte, aby sa počas prepravy nepoškodil, a priložte podrobný písomný popis problému. Spoločnosť Hioki nezodpovedá za škody, ktoré vzniknú počas prepravy.

Poznámky k použitiu

Neskladujte ani nepoužívajte produkt na mieste, kde by mohol byť vystavený priamemu slnečnému žiareniu, vysokej teplote alebo vlhkosti, alebo kondenzácii. Za takýchto podmienok sa môže produkt poškodiť a izolácia sa môže zhoršiť, takže už nebude spĺňať špecifikácie.
Nepoužívajte produkt na mieste, kde môže byť vystavený korozívnym alebo horľavým plynom. Produkt sa môže poškodiť.
Tento produkt nie je navrhnutý tak, aby bol úplne vodotesný alebo prachotesný. Aby ste predišli poškodeniu, nepoužívajte ho vo vlhkom alebo prašnom prostredí.
Aby ste predišli poškodeniu produktu, chráňte ho pred vibráciami alebo otrasmi počas prepravy a manipulácie a buďte obzvlášť opatrní, aby ste ho neupustili.
Ak sa prípravok vážne namočil, zamastil alebo zaprášil, prestaňte ho používať a pošlite ho na servis do schváleného servisného strediska HIOKI.
Informácie o tom, ako používať prístroj a aplikovať jednosmerné napätie, nájdete v návode na použitie prístroja, ku ktorému je tento produkt pripojený.
Pri pripájaní alebo odpájaní tohto produktu od testera ho ťahajte alebo zapájajte priamo z meracieho terminálu testera. Ak je produkt pripojený alebo odpojený diagonálne, pripojovací terminál sa môže zdeformovať a ovplyvniť hodnotu merania.

Názvy častí

Pripojenie testovacieho prípravku

Zasuňte prípravok do meracích terminálov (UNKNOWN) testera s názvom produktu nahor. Upevnite ho na mieste pomocou ľavej a pravej upevňovacej páky.

Upevnenie vzoriek

Vložte vzorku (zhora) do upínacieho otvoru pre vzorku a upnite ju otočením gombíka.

warning POZNÁMKA:

Vzorky, ktorých vývody sa líšia priemerom o viac ako 0,4 mm, nie je možné upnúť.
Dávajte pozor, aby sa do upínacieho otvoru nedostali nečistoty.
Uistite sa, že je vzorka pevne upnutá. Ak nie, nie je možné získať presné merania.

Kompenzácia otvoreného a skratového obvodu

Pre zvýšenie presnosti merania vykonajte kompenzáciu otvoreného a skratového obvodu.

warning POZNÁMKA:
Spôsob prevádzky závisí od testera, ku ktorému je testovací prípravok pripojený. Pozrite si návod na použitie pre tester.

Kompenzácia otvoreného obvodu

Uveďte testovací prípravok do stavu otvoreného obvodu, bez spojenia medzi dvoma koncami upínacieho otvoru.

Kompenzácia skratového obvodu

Použite skratovaciu tyč, ktorej impedancia je čo najnižšia. Ak ako skratovaciu tyč použijete kovový drôt alebo podobne, snažte sa zabezpečiť, aby bol čo najhrubší a najkratší.
Vložte skratovaciu tyč a upnite ju, aby ste skratovali vysoké a nízke testovacie pripojenia. Aby ste udržali vonkajšie vplyvy čo najnižšie, uistite sa, že ste skratovaciu tyč zasunuli až do konca.
