Hioki 9262 - Instrukcja obsługi uchwytu testowego

Wprowadzenie

Dziękujemy za zakup HIOKI 9262 TEST FIXTURE (UCHWYTU TESTOWEGO). Aby uzyskać maksymalną wydajność produktu, prosimy o wcześniejsze przeczytanie niniejszej instrukcji i przechowywanie jej pod ręką w celu wykorzystania w przyszłości.

Przegląd

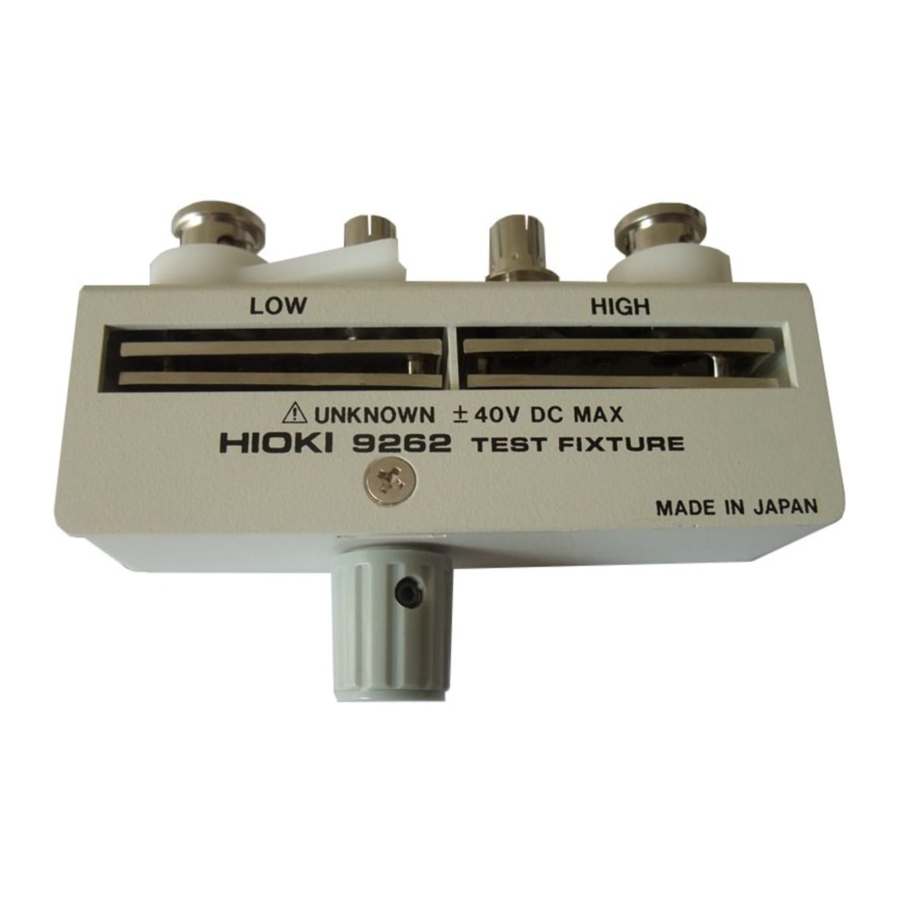

Ten HIOKI 9262 TEST FIXTURE (UCHWYT TESTOWY) może być podłączony bezpośrednio do zacisków pomiarowych (UNKNOWN) HIOKI LCR i Z HiTESTERs w celu testowania komponentu z wyprowadzeniami. Komponent można zamocować za pomocą jednego pokrętła.

Specyfikacje

Zakres częstotliwości pomiaru	DC do 8 MHz
Maksymalne napięcie	±40 VDC
Wymiary testowanej próbki	średnica od 0,3 do 2 mm, odstęp co najmniej 5 mm
Rezystancja resztkowa
Zwarcie Pojemność pasożytnicza między zaciskami	5 mmaks. (przy 100 Hz) 2 pF maks. (przy 5MHz)
Wymiary i masa	Około 96W x 26H x 33D mm (3.78"W x 1.02"H x 1.30"D) (bez wystających elementów), Około 180 g (6.3 oz.)
Zakres temperatury i wilgotności roboczej	0°C do 40°C (32°F do 104°F), 80% RH lub mniej (bez kondensacji)
Zakres temperatury i wilgotności przechowywania	-10°C do 55°C (14°F do 131°F), 80% RH lub mniej (bez kondensacji)
Środowisko pracy	Wewnątrz pomieszczeń, wysokość do 2000 m (6562 stóp)
Akcesoria	Instrukcja obsługi
Okres gwarancji produktu	3 lata

Proszę sprawdzić w katalogu HIOKI, z jakimi instrumentami można podłączyć ten produkt.

Kontrola i konserwacja

Kontrola wstępna

Po otrzymaniu produktu należy go dokładnie sprawdzić, aby upewnić się, że nie został uszkodzony podczas transportu. Jeśli widoczne są uszkodzenia lub urządzenie nie działa zgodnie ze specyfikacją, należy skontaktować się ze sprzedawcą lub przedstawicielem HIOKI.

Wstępne sprawdzenie

• Przed pierwszym użyciem produktu należy sprawdzić, czy działa on normalnie, aby upewnić się, że nie doszło do uszkodzeń podczas przechowywania lub transportu. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy skontaktować się ze sprzedawcą lub przedstawicielem Hioki.

Konserwacja i serwis

• Aby wyczyścić produkt, należy delikatnie przetrzeć go miękką szmatką zwilżoną wodą lub łagodnym detergentem. Nigdy nie używaj rozpuszczalników, takich jak benzen, alkohol, aceton, eter, ketony, rozcieńczalniki lub benzyna, ponieważ mogą one odkształcić i odbarwić obudowę.
• Jeśli produkt wydaje się działać nieprawidłowo, skontaktuj się ze sprzedawcą lub przedstawicielem Hioki. Zapakuj produkt starannie, aby nie został uszkodzony podczas transportu, i dołącz szczegółowy pisemny opis problemu. Hioki nie ponosi odpowiedzialności za uszkodzenia powstałe podczas transportu.

Uwagi dotyczące użytkowania

• Nie należy przechowywać ani używać produktu w miejscach narażonych na bezpośrednie działanie promieni słonecznych, wysoką temperaturę lub wilgotność, lub kondensację. W takich warunkach produkt może ulec uszkodzeniu, a izolacja może ulec pogorszeniu, przez co nie będzie już spełniać specyfikacji.
• Nie należy używać produktu w miejscach, w których może być narażony na działanie gazów korozyjnych lub palnych. Produkt może ulec uszkodzeniu.
• Ten produkt nie jest w całości wodoodporny ani pyłoszczelny. Aby uniknąć uszkodzeń, nie należy używać go w wilgotnym lub zakurzonym otoczeniu.
• Aby uniknąć uszkodzenia produktu, należy chronić go przed wibracjami lub wstrząsami podczas transportu i obsługi, a w szczególności unikać upuszczania.
• Jeśli uchwyt został poważnie zamoczony, zaolejony lub zakurzony, należy zaprzestać jego używania i oddać go do serwisu w autoryzowanym serwisie HIOKI.
• Informacje na temat sposobu użycia przyrządu i przykładania napięcia stałego prądu można znaleźć w instrukcji obsługi przyrządu, do którego podłączony jest ten produkt.
• Podczas podłączania lub odłączania tego produktu od testera, należy go wyciągać lub podłączać prosto z zacisku pomiarowego testera. Jeśli produkt jest podłączany lub odłączany po przekątnej, zacisk łączący może się odkształcić i wpłynąć na wartość pomiaru.

Nazwy części

Podłączanie uchwytu testowego

Podłącz uchwyt do zacisków pomiarowych (UNKNOWN) testera, nazwą produktu do góry. Zamocuj go na miejscu za pomocą lewej i prawej dźwigni mocującej.

Mocowanie próbek

Włóż próbkę (od góry) do szczeliny mocującej próbkę i zamocuj ją, obracając pokrętło.

UWAGA:

• Próbek, których wyprowadzenia różnią się średnicą o więcej niż 0,4 mm, nie można zamocować.
• Należy uważać, aby do szczeliny mocującej nie dostały się zanieczyszczenia.
• Upewnij się, że próbka jest mocno zamocowana. W przeciwnym razie nie można uzyskać dokładnych pomiarów.

Kompensacja obwodu otwartego i zwartego

Aby zwiększyć dokładność pomiaru, należy wykonać kompensację obwodu otwartego i zwartego.

UWAGA:
Sposób działania zależy od testera, do którego podłączony jest uchwyt testowy. Należy zapoznać się z instrukcją obsługi testera.

Kompensacja obwodu otwartego

Ustaw uchwyt testowy w stanie obwodu otwartego, bez połączenia między dwoma końcami szczeliny mocującej.

Kompensacja zwarcia

1. Użyj listwy zwierającej, której impedancja jest tak niska, jak to możliwe. Jeśli używasz metalowego drutu lub podobnego jako listwy zwierającej, postaraj się, aby był on jak najgrubszy i jak najkrótszy.

2. Włóż listwę zwierającą i zamocuj ją, aby zewrzeć wysokie i niskie połączenia testowe. Aby utrzymać wpływ czynników zewnętrznych na jak najniższym poziomie, należy wsunąć listwę zwierającą do końca.
