Wprowadzenie

Dziękujemy za zakup HIOKI "3454-11 DIGITAL MΩ HiTESTER". Aby uzyskać maksymalną wydajność urządzenia, prosimy o zapoznanie się z niniejszą instrukcją i przechowywanie jej w miejscu łatwo dostępnym do wykorzystania w przyszłości.

Kontrola wstępna

Po otrzymaniu urządzenia należy je dokładnie sprawdzić, aby upewnić się, że nie doszło do uszkodzeń podczas transportu. W szczególności należy sprawdzić akcesoria, przełączniki na panelu i złącza. W przypadku stwierdzenia uszkodzeń lub nieprawidłowego działania urządzenia zgodnie ze specyfikacją, należy skontaktować się ze sprzedawcą lub przedstawicielem Hioki.

Kontrola wstępna

  • Przed pierwszym użyciem urządzenia należy sprawdzić, czy działa ono normalnie, aby upewnić się, że nie doszło do uszkodzeń podczas przechowywania lub transportu. W przypadku stwierdzenia jakichkolwiek uszkodzeń, należy skontaktować się ze sprzedawcą lub przedstawicielem Hioki.
  • Przed użyciem urządzenia należy upewnić się, że izolacja przewodów pomiarowych i kabli połączeniowych nie jest uszkodzona oraz sprawdzić, czy biała lub czerwona część (warstwa izolacyjna) wewnątrz kabla nie jest odsłonięta. Jeśli kolor wewnątrz kabla jest odsłonięty, nie należy używać kabla. Używanie produktu w takich warunkach może spowodować porażenie prądem, dlatego należy skontaktować się ze sprzedawcą lub przedstawicielem Hioki w celu wymiany (Model L9787).

Konserwacja i serwis

  • Do czyszczenia urządzenia należy używać miękkiej szmatki zwilżonej wodą lub łagodnym detergentem. Nigdy nie używaj rozpuszczalników takich jak benzen, alkohol, aceton, eter, ketony, rozcieńczalniki lub benzyna, ponieważ mogą one odkształcić i odbarwić obudowę.
  • Jeśli urządzenie wydaje się działać nieprawidłowo, przed skontaktowaniem się ze sprzedawcą lub przedstawicielem Hioki należy upewnić się, że baterie nie są rozładowane oraz że przewody pomiarowe i bezpiecznik nie są przerwane.
  • Gdy pojawi się wskazanie Err.9, należy odesłać urządzenie do naprawy.

Specyfikacja ogólna

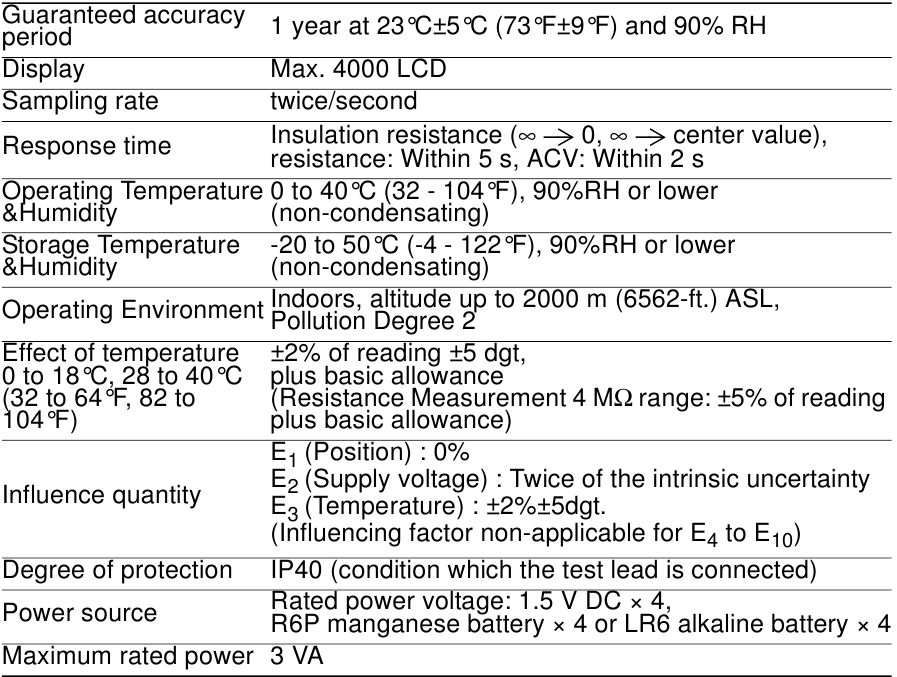

General Specifications Part 1

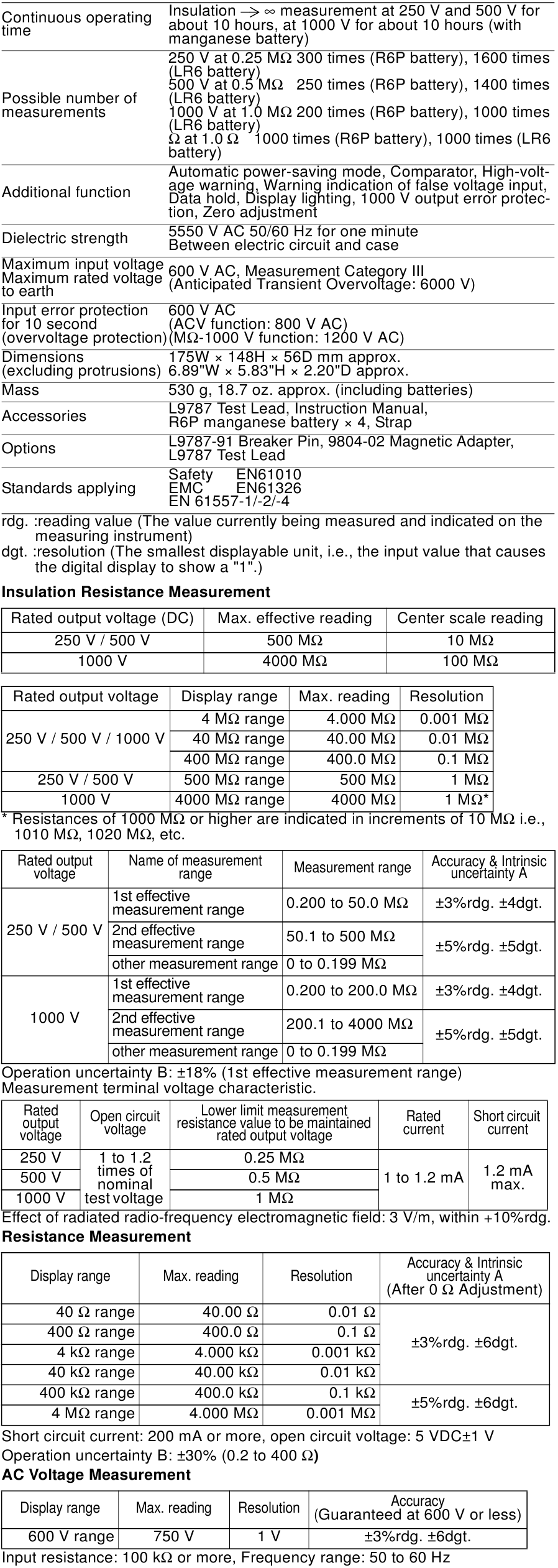

General Specifications Part 2

Uwagi dotyczące użytkowania

Przestrzegaj poniższych środków ostrożności, aby zapewnić bezpieczną pracę i w pełni wykorzystać różne funkcje.


Przestrzegaj następujących środków ostrożności, aby uniknąć porażenia prądem.

  • Przed podłączeniem lub odłączeniem przewodu pomiarowego od MΩ HiTESTER, należy odłączyć przewód pomiarowy od mierzonego obiektu i wyłączyć przełącznik funkcji (turn the function switch OFF).
  • Zawsze sprawdzaj odpowiednie ustawienie przełącznika funkcji przed podłączeniem przewodów pomiarowych. Przed przełączeniem przełącznika funkcji odłącz przewody pomiarowe od mierzonego obiektu.

  • Nie używaj urządzenia w miejscach, gdzie może być narażone na działanie gazów korozyjnych lub palnych. Urządzenie może ulec uszkodzeniu lub spowodować wybuch.
  • Nie dopuszczaj do zamoczenia urządzenia i nie wykonuj pomiarów mokrymi rękami. Może to spowodować porażenie prądem.
  • Nie używaj żadnego innego źródła zasilania niż baterie. Użycie innych źródeł zasilania może spowodować uszkodzenie urządzenia lub mierzonego obiektu, a także może spowodować porażenie prądem.
  • Przed użyciem urządzenia upewnij się, że izolacja przewodów pomiarowych nie jest uszkodzona i sprawdź, czy biała lub czerwona część (warstwa izolacyjna) wewnątrz kabla nie jest odsłonięta. Jeśli kolor wewnątrz kabla jest odsłonięty, nie należy używać kabla. Używanie produktu w takich warunkach może spowodować porażenie prądem, dlatego należy skontaktować się ze sprzedawcą lub przedstawicielem Hioki w celu wymiany (Model L9787).
  • Nie używaj urządzenia w miejscach, gdzie może być narażone na działanie oleju, chemikaliów lub rozpuszczalników. Kontakt z tymi substancjami może spowodować pęknięcia w urządzeniu, co może skutkować uszkodzeniem lub porażeniem prądem.

  • Jeśli funkcje ochronne urządzenia są uszkodzone, należy je wycofać z użytku lub wyraźnie oznaczyć, aby inni nie używali go nieumyślnie.
  • Urządzenie jest przeznaczone do użytku w pomieszczeniach. Może być używane w temperaturach od 0 do 40°C bez pogorszenia bezpieczeństwa.
  • Nie przechowuj ani nie używaj urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych, wysoką temperaturę lub wilgotność, lub kondensację. W takich warunkach urządzenie może ulec uszkodzeniu, a izolacja może ulec pogorszeniu, przez co nie będzie już spełniać specyfikacji.
  • Ze względów bezpieczeństwa podczas wykonywania pomiarów należy używać wyłącznie przewodów pomiarowych L9787 (lub opcjonalnych) dostarczonych z urządzeniem.
  • Aby uniknąć uszkodzenia urządzenia, należy chronić je przed wstrząsami fizycznymi podczas transportu i obsługi. Należy szczególnie uważać, aby uniknąć wstrząsów fizycznych spowodowanych upuszczeniem.
  • Kalibracja i naprawa urządzenia powinny być wykonywane wyłącznie pod nadzorem wykwalifikowanych techników posiadających wiedzę na temat związanych z tym zagrożeń.
  • Zdejmowane tuleje są przymocowane do metalowych pinów na końcach przewodów pomiarowych. Aby zapobiec zwarciu, należy używać przewodów pomiarowych z założonymi tulejami podczas wykonywania pomiarów w kategorii pomiarowej CAT III. Zdejmij tuleje z przewodów pomiarowych podczas wykonywania pomiarów w kategoriach pomiarowych CAT I i CAT II. Więcej informacji na temat kategorii pomiarowych można znaleźć w rozdziale "Kategorie pomiarowe" w instrukcji obsługi.

warning UWAGA

  • Aby uniknąć wyczerpania baterii, po użyciu należy wyłączyć przełącznik funkcji (OFF) (funkcja automatycznego oszczędzania energii zużywa niewielką ilość prądu).
  • Tuleja zabezpieczająca jest przymocowana do wtyczki przewodu pomiarowego. Zdejmij tuleję przed podłączeniem do urządzenia.

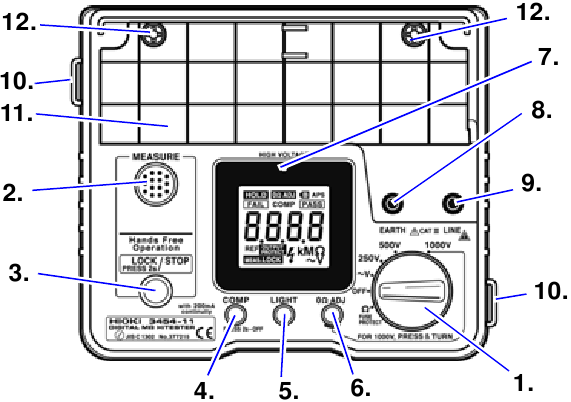

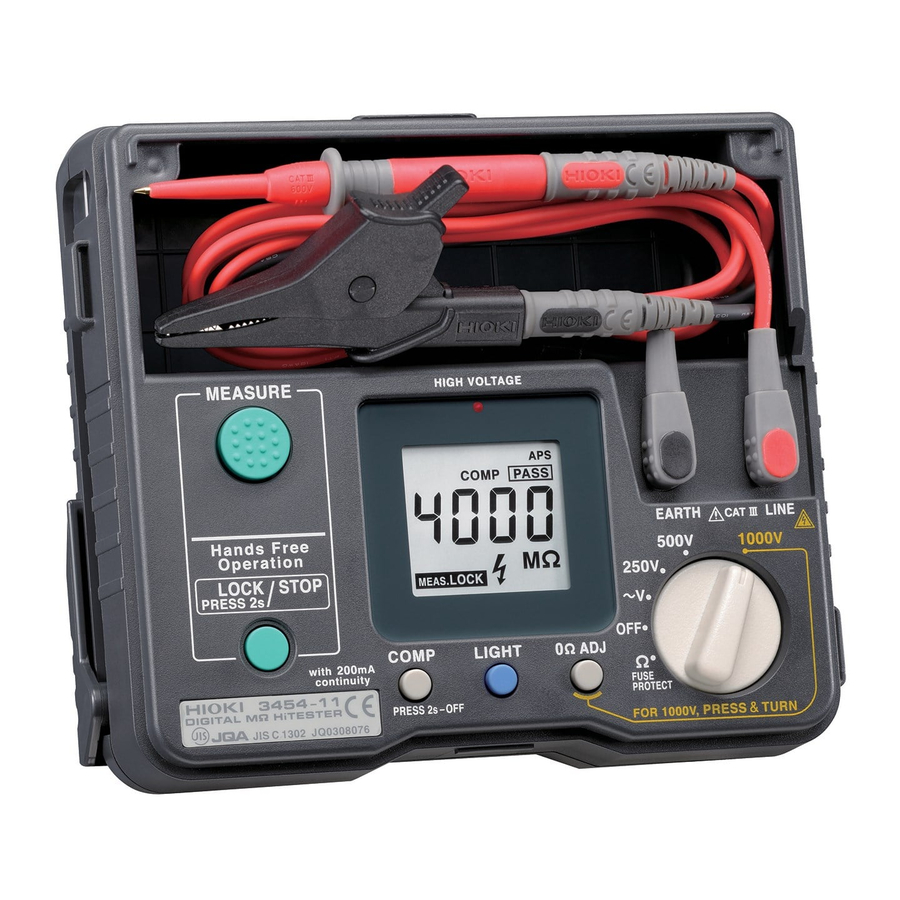

Nazwy i funkcje części

Names and Functions of Parts

  1. Przełącznik funkcji (Function Selector): Wybiera między włączeniem/wyłączeniem zasilania (power ON/OFF), napięciem wyjściowym do pomiaru rezystancji izolacji, ACV lub rezystancją (Ω).
  2. Klawisz MEASURE (pomiar): Służy do pomiaru rezystancji i rezystancji izolacji. Klawisz pozostaje włączony, gdy jest przytrzymywany.
  3. Klawisz LOCK (blokada): Służy do pomiaru rezystancji i rezystancji izolacji. Klawisz włącza się po przytrzymaniu przez ponad 2 sekundy. Naciśnij ponownie klawisz, aby go wyłączyć.
  4. Klawisz COMP (komparator): Służy do funkcji komparatora
  5. Klawisz LIGHT (światło): Włącza/wyłącza podświetlenie wyświetlacza. Światło wyłącza się automatycznie po 30 sekundach.
  6. Klawisz 0ΩADJ: Służy do funkcji zerowania podczas pomiaru rezystancji
    Używany, gdy wybrano "1000 V" podczas pomiaru rezystancji izolacji
    Służy do wyboru dźwięku brzęczyka w funkcji komparatora
  7. Lampka ostrzegawcza wysokiego napięcia (High-voltage warning lamp): Zaczyna migać, jeśli napięcie wejściowe przekracza AC 70 V (±10 V) oraz podczas pomiaru rezystancji izolacji.
  8. Zacisk pomiarowy UZIEMIENIA (EARTH Measurement Terminal): Podłącz czarny przewód pomiarowy do tego zacisku.
  9. Zacisk pomiarowy LINII (LINE Measurement Terminal): Podłącz czerwony przewód pomiarowy do tego zacisku.
  10. Otwór na pasek (Strap Hole): Przeciągnij pasek przez ten otwór.
  11. Obudowa przewodów pomiarowych (Test lead Housing): Przechowuje przewody pomiarowe. Przewody pomiarowe można przechowywać bez odłączania ich od zacisków po użyciu.
  12. Podstawka na tuleje (Sleeve stand): Przymocuj tuleję zdjętą z końcówki przewodu pomiarowego.

Blok wyświetlacza

Display Block

: Świeci się, gdy zmierzona wartość jest zatrzymana podczas pomiaru rezystancji/rezystancji izolacji.

: Świeci się, gdy podczas pomiaru rezystancji wykonano regulację 0Ω.

: Wskazuje, że poziom naładowania baterii jest niski (podczas tego czasu dokładność nie jest gwarantowana).

: Świeci się, gdy włączona jest funkcja automatycznego oszczędzania energii.

: Świeci się, gdy włączona jest funkcja komparatora.

: Świeci się, gdy zmierzona wartość jest mniejsza niż kryterium dla funkcji komparatora podczas pomiaru rezystancji izolacji lub gdy zmierzona wartość jest większa niż kryterium podczas pomiaru rezystancji.

: Świeci się, gdy zmierzona wartość jest równa lub większa niż kryterium dla funkcji komparatora podczas pomiaru rezystancji izolacji lub gdy zmierzona wartość jest równa lub mniejsza niż kryterium podczas pomiaru rezystancji.

: Świeci się, gdy wskazane jest kryterium dla funkcji komparatora.

: Świeci się, gdy wybrano "1000 V", jeśli klawisz 0ΩADJ nie został naciśnięty.

: Świeci się, gdy klawisz LOCK (blokada) zostanie naciśnięty w celu wykonania ciągłego pomiaru rezystancji izolacji lub rezystancji.

: Wskazywane podczas pomiaru rezystancji izolacji lub zaczyna migać, gdy napięcie wejściowe przekracza AC 70 V (±10 V).

: Wskaźnik przepełnienia. Wskazywane, gdy pomiar przekracza maksymalną wartość wskazania.

Procedury pomiarowe

Kontrola przed pomiarem

Upewnij się, że przewody pomiarowe nie są odłączone

  1. Użyj przełącznika funkcji, aby wybrać funkcję Ω.
  2. Zewrzyj końcówki przewodów pomiarowych.
  3. Upewnij się, że odczyt jest poniżej 1 Ω po naciśnięciu klawisza MEASURE (pomiar).

Pomiar rezystancji izolacji

Aby wybrać 1000 V, ustaw przełącznik funkcji na 1000 V, naciskając jednocześnie 0ΩADJ.

: Wskazanie przepełnienia
Skrót od przepełnienia (overflow), wyświetlacz OF jest analogiczny do wskazania ∞ w analogowym testerze izolacji. Gdy pomiary są większe niż efektywne maksymalne wskazane wartości każdej funkcji, wyświetlacz wskaże .
[Przykład pomiaru] Gdy wyświetlacz wskazuje w funkcji 1000 V, pomiary są wykrywane jako większe niż 4000 MΩ. Gdy nic nie jest podłączone do przewodu pomiarowego, jest również wyświetlane.

Wyświetlacz Funkcja Efektywna maksymalna wskazana wartość


250 V 500 MΩ
500 V
1000 V 4000 MΩ


Aby uniknąć porażenia prądem, zawsze sprawdzaj odpowiednie ustawienie przełącznika funkcji przed podłączeniem przewodów pomiarowych.

  • Podczas pomiaru rezystancji izolacji do zacisków pomiarowych przykładane jest niebezpieczne napięcie. Aby uniknąć porażenia prądem, nie dotykaj przewodu pomiarowego.
  • Nigdy nie dotykaj mierzonego obiektu bezpośrednio po pomiarze. Istnieje ryzyko porażenia prądem elektrycznym ze względu na ładunek gromadzący się podczas testowania wysokim napięciem. (Patrz Funkcja rozładowania)
  • Rozładuj badany przewodnik po pomiarze.
  • Nie próbuj mierzyć rezystancji izolacji na przewodniku pod napięciem. Może to spowodować uszkodzenie przyrządu lub wypadek, który może skutkować obrażeniami lub śmiercią. Zawsze wyłącz zasilanie mierzonego przewodnika przed rozpoczęciem.

ostrzeżenie Zawsze wyłącz wyłącznik lub linię pomiarową.

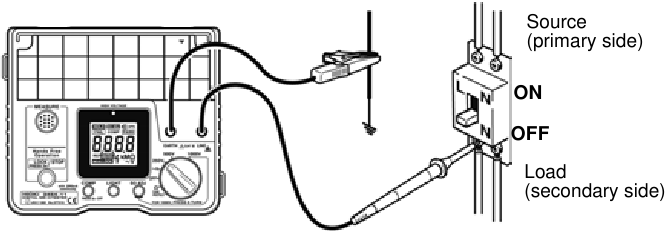

Kontrola przed pomiarem

Przygotowanie do pomiaru

  1. Ustaw przełącznik funkcji na 250 V, 500 V lub 1000 V. Aby wybrać 1000 V, ustaw przełącznik funkcji na 1000 V, naciskając jednocześnie klawisz 0ΩADJ. Gdy przełącznik funkcji zostanie przestawiony z OFF na 1000 V, przytrzymaj klawisz 0ΩADJ, aż na wyświetlaczu pojawi się "MΩ". Jeśli klawisz 0ΩADJ nie został naciśnięty i wybrano "1000 V", na wyświetlaczu pojawi się . W takim przypadku 1000 V nie jest przykładane, gdy klawisz MEASURE (pomiar) lub klawisz LOCK (blokada) jest włączony.
  2. Upewnij się, że wskaźnik się nie pojawia. Jeśli wskaźnik się pojawi, wymień baterie.
  3. Podłącz czarny przewód pomiarowy do zacisku pomiarowego po stronie uziemienia przyrządu. Podłącz czerwony przewód pomiarowy do zacisku pomiarowego po stronie linii przyrządu.
  4. Podłącz czarny przewód pomiarowy do strony uziemienia mierzonego obiektu. Z wyjątkiem pomiaru rezystancji izolacji między uziemieniem a mierzonym obiektem, podłącz czarny przewód pomiarowy do opcjonalnego punktu.
  5. Podłącz czerwony przewód pomiarowy do mierzonego obiektu.

Pomiar tylko podczas naciśnięcia klawisza

  • Start (rozpocznij)
    1. Naciśnij klawisz MEASURE (pomiar). Lampa ostrzegawcza wysokiego napięcia zaczyna migać, a na wyświetlaczu pojawia się wskaźnik .
    2. Odczytaj pomiar po jego ustabilizowaniu.
  • Koniec
    1. Zwolnij klawisz MEASURE (pomiar), aby zakończyć pomiar. Bieżący pomiar jest automatycznie zatrzymywany.
    2. Gdy mierzony obiekt musi zostać rozładowany, przeczytaj i postępuj zgodnie z instrukcjami podanymi w części "Funkcja rozładowania" poniżej.

Pomiar bez przytrzymywania klawisza (pomiar ciągły)

  • Start (rozpocznij)
    1. Przytrzymaj klawisz LOCK (blokada) przez ponad 2 sekundy. Lampa ostrzegawcza wysokiego napięcia zaczyna migać, a na wyświetlaczu pojawia się wskaźnik i .
      MΩ HiTESTER kontynuuje pomiar, nawet jeśli klawisz LOCK (blokada) lub klawisz MEASURE (pomiar) nie jest przytrzymywany.
    2. Odczytaj zmierzoną wartość po jej ustabilizowaniu.
  • Koniec (Metoda wyłączania, gdy jest wskazane)
    1. Naciśnij klawisz LOCK (STOP) (blokada (stop)) lub klawisz MEASURE (pomiar), aby zakończyć pomiar. Bieżący pomiar jest automatycznie zatrzymywany.
    2. Gdy mierzony obiekt musi zostać rozładowany, przeczytaj i postępuj zgodnie z instrukcjami podanymi w części "Funkcja rozładowania" poniżej.

ostrzeżenie UWAGA

  • Jeśli obiekt, do którego podłączone są przewody pomiarowe, jest pod napięciem, nawet jeśli MΩ HiTESTER nie wykonuje pomiaru, lampa ostrzegawcza wysokiego napięcia i wskaźnik będą migać na wyświetlaczu.
  • Rezystancje izolacji są z natury niestabilne. Odczyty mogą nie stabilizować się w przypadku niektórych obiektów; niekoniecznie oznacza to usterkę.
  • Jeśli obiekt ma element pojemnościowy, MΩ HiTESTER może wskazywać wartość mniejszą niż rzeczywista rezystancja natychmiast po rozpoczęciu pomiaru. Odczyt będzie stopniowo wzrastał, wskazując rzeczywistą rezystancję.
  • Jeśli przełącznik funkcji zostanie obrócony podczas pomiaru, MΩ HiTESTER zatrzyma pomiar.
  • Jeśli jest wskazywane, nawet jeśli pomiar jest wykonywany ze zwartymi końcówkami przewodów pomiarowych, przewodnik w przewodach pomiarowych może być uszkodzony.
  • Upewnij się, że lampa ostrzegawcza wysokiego napięcia jest wyłączona, a następnie wybierz funkcje pomiaru rezystancji lub OFF (wyłącz).
  • Niektóre obiekty mogą wymagać czasu, zanim pomiary się ustabilizują. (Około 5 sekund)

Funkcja rozładowania

Podczas pomiaru rezystancji izolacji, która zawiera element pojemnościowy, gromadzi się ładunek proporcjonalny do napięcia pomiarowego, a jeśli nie zostanie rozładowany, może prowadzić do wypadku związanego z porażeniem prądem.

  1. Zakończ pomiar bez odłączania przewodów pomiarowych od obiektu.
  2. Wbudowany obwód rozładowania automatycznie rozładowuje element.
  3. Podczas rozładowywania lampa ostrzegawcza wysokiego napięcia i wskaźnik migają. Zgasną, gdy napięcie spadnie poniżej około 30 V.
  4. Czas rozładowania zależy od pojemności.

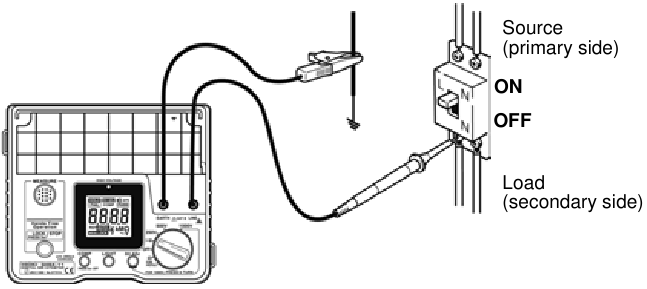

Pomiar napięcia AC

  • Przewód pomiarowy powinien być podłączony tylko do strony wtórnej wyłącznika, aby wyłącznik mógł zapobiec wypadkowi w przypadku wystąpienia zwarcia.
    Nigdy nie należy podłączać się do strony pierwotnej wyłącznika, ponieważ nieograniczony przepływ prądu może spowodować poważny wypadek w przypadku wystąpienia zwarcia.
  • Maksymalne napięcie wejściowe wynosi 600 V AC. Próba pomiaru napięcia przekraczającego maksymalne napięcie wejściowe może zniszczyć przyrząd i spowodować obrażenia ciała lub śmierć.
  • Aby uniknąć porażenia prądem, należy uważać, aby nie zwierać przewodów pod napięciem za pomocą przewodu pomiarowego.
  1. Ustaw przełącznik funkcji na V.
  2. Podłącz przewód pomiarowy do zacisku pomiarowego przyrządu.
  3. Podłącz przewód pomiarowy do mierzonego obwodu i odczytaj wyświetlaną wartość. Nie używaj klawisza MEASURE (pomiar) ani klawisza LOCK (blokada).

ostrzeżenie Nie naciskaj klawisza MEASURE (pomiar).
ostrzeżenie Zawsze podłączaj przewód pomiarowy do strony wtórnej wyłącznika.
Pomiar napięcia AC

Pomiar rezystancji


Nigdy nie przykładaj napięcia do przewodu pomiarowego, gdy wybrana jest funkcja pomiaru rezystancji. Może to spowodować uszkodzenie przyrządu i obrażenia ciała. Aby uniknąć wypadków elektrycznych, przed pomiarem odłącz zasilanie obwodu.

Przygotowanie do pomiaru

  1. Ustaw przełącznik funkcji na Ω.
  2. Podłącz przewód pomiarowy do zacisku pomiarowego przyrządu.
  3. Podłącz przewód pomiarowy do mierzonego obiektu.

Pomiar tylko podczas naciśnięcia klawisza

  • Start (rozpocznij)
    1. Naciśnij klawisz MEASURE (pomiar) i odczytaj wyświetlaną wartość.
  • Koniec
    1. Zwolnij klawisz MEASURE (pomiar), aby zakończyć pomiar. Bieżący pomiar jest automatycznie zatrzymywany.

Pomiar bez przytrzymywania klawisza (pomiar ciągły)

  • Start (rozpocznij)
    1. Przytrzymaj klawisz LOCK (blokada) przez ponad 2 sekundy. Na wyświetlaczu pojawi się .
      MΩ HiTESTER kontynuuje pomiar, nawet jeśli klawisz LOCK (blokada) lub klawisz MEASURE (pomiar) nie jest przytrzymywany.
    2. Odczytaj zmierzoną wartość.
  • Koniec (Metoda wyłączania, gdy jest wskazane)
  1. Naciśnij klawisz LOCK (STOP) (blokada (stop)) lub klawisz MEASURE (pomiar), aby zakończyć pomiar. Bieżący pomiar jest automatycznie zatrzymywany.

Funkcja regulacji 0Ω

Aby wskazać rezystancję samego obiektu, funkcja zerowania zapisuje rezystancje przewodów pomiarowych i bezpiecznika i odejmuje te wartości od wartości pomiarowych.

  1. Ustaw przełącznik funkcji na Ω.
  2. Podłącz przewód pomiarowy do zacisku pomiarowego przyrządu.
  3. Zewrzyj metalowe końcówki przewodów pomiarowych.
  4. Aby rozpocząć pomiar, naciśnij klawisz MEASURE (pomiar) lub przytrzymaj klawisz LOCK (blokada) przez ponad 2 sekundy.
  5. Naciśnij klawisz 0ΩADJ. zaświeci się, a na wyświetlaczu pojawi się "0.00 Ω".
  6. Podłącz przewód pomiarowy do mierzonego obiektu.
  7. Odczytaj zmierzoną wartość.

ostrzeżenie UWAGA

  • Wskazanie można wyzerować, gdy odczyt wynosi 3 Ω lub mniej. Jeśli klawisz 0ΩADJ zostanie naciśnięty, gdy odczyt jest większy niż 3 Ω, wyświetli się "Err.1".
  • Jeśli przewody pomiarowe są zwarte podczas pomiaru rezystancji, prąd pomiarowy przekroczy 200 mA, przyspieszając zużycie baterii. Wykonaj zerowanie tak szybko, jak to możliwe, i otwórz obwód, gdy tylko regulacja zostanie zakończona.
  • Jeśli jest wskazywane, nawet jeśli pomiar jest wykonywany ze zwartymi końcówkami przewodów pomiarowych, przewodnik w przewodach pomiarowych lub bezpiecznik może być uszkodzony.

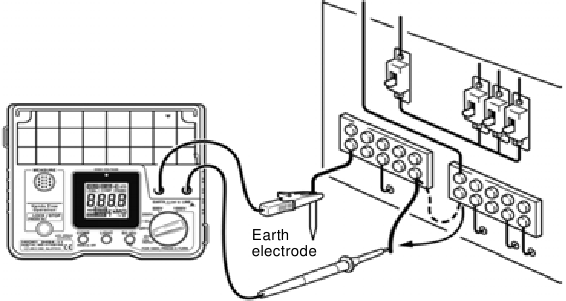

Przykład pomiaru rezystancji przewodu uziemiającego


Jeśli dodatkowy obwód roboczy jest podłączony równolegle do mierzonego obwodu, może wystąpić błąd pomiaru ze względu na wpływ impedancji obwodu podłączonego równolegle lub prądów przejściowych.

Zmierz rezystancję przewodu uziemiającego w zakresie Ω. Zapoznaj się z pomiarem niskiej rezystancji, aby poznać metodę pomiaru.
Przykład pomiaru rezystancji przewodu uziemiającego

Funkcja komparatora

Funkcja komparatora porównuje pomiar z ustalonym kryterium, wskazuje ZALICZONE (PASS) lub NIEZALICZONE (FAIL) i włącza brzęczyk podczas pomiaru rezystancji lub rezystancji izolacji.

Używanie komparatora

  1. Ustaw przełącznik funkcji na 250 V, 500 V lub 1000 V albo Ω.
  2. Naciśnij klawisz COMP. Na wyświetlaczu pojawią się wskaźnik COMP, wskaźnik REF, kryterium i warunek włączenia brzęczyka ( lub ). Wyświetlacz zmieni się na ekran ustawiania kryterium. Kryterium zmienia się przy każdym naciśnięciu klawisza COMP. Naciskaj klawisz wielokrotnie, aż wyświetli się kryterium, które ma być użyte.
    Naciśnij klawisz 0ΩADJ. Spowoduje to przełączanie wyświetlacza między a , co pozwoli wybrać kryterium włączenia brzęczyka. Na przykład, jeśli przełączysz wyświetlacz na , brzęczyk włączy się, gdy wynik komparatora to .
  3. Naciśnij klawisz MEASURE (pomiar) lub klawisz LOCK (blokada), aby rozpocząć pomiar. Wskaźnik REF i kryterium znikną. Wyświetlacz powróci do ekranu wyświetlania pomiaru. MΩ HiTESTER porównuje pomiary i kryterium.

Wskazanie wyniku

Pomiar rezystancji izolacji: Gdy pomiar jest mniejszy niż kryterium, wskazywane jest . Gdy pomiar jest równy lub większy niż kryterium, wskazywane jest .

Pomiar rezystancji: Gdy pomiar jest większy niż kryterium, wskazywane jest . Gdy pomiar jest równy lub mniejszy niż kryterium, wskazywane jest .

Wybierz kryterium z ustawień wstępnych pokazanych w poniższej tabeli.

Funkcja Ustalona dostępna wartość odniesienia [MΩ]
250 V/500 V 0.2/0.4/0.5/1/2/3/5/10/20/30/50/100/200 jednostka [MΩ]
1000 V 1/2/3/5/10/20/30/50/100/200/500/1000/2000 jednostka [MΩ]
Ω 0.5/1/2/3/4/5/6/10/20/50/100/200/1k jednostka [Ω]

Na przykład, gdy przełącznik funkcji jest ustawiony na "250 V", przy każdym naciśnięciu klawisza COMP kryterium zmienia się w następujący sposób: 0.2 MΩ 0.4 MΩ ... 200 MΩ 0.2 MΩ ....

ostrzeżenie UWAGA

  • Gdy wyświetlany jest ekran ustawiania kryterium (krok 2 powyżej), jeśli MΩ HiTESTER pozostanie bezczynny przez 2 sekundy, wskaźnik REF, kryterium i lub nie będą już wyświetlane, a wyświetlacz powróci do poprzedniego ekranu. Jednak wskaźnik COMP pozostanie włączony, wskazując, że funkcja komparatora jest włączona.
  • Jeśli zasilanie zostanie wyłączone po włączeniu funkcji komparatora, funkcja zostanie automatycznie włączona po ponownym włączeniu zasilania. Ostatnie ustawienie kryterium dokonane przed wyłączeniem zasilania również zostanie zachowane.

Gdy komparator nie jest używany

Aby wyłączyć funkcję komparatora, przytrzymaj klawisz COMP przez ponad 2 sekundy. Wskaźnik COMP zgaśnie, a funkcja komparatora zostanie wyłączona.

Automatyczny tryb oszczędzania energii

Przyrząd automatycznie przejdzie w tryb oszczędzania energii około 10 minut po ostatniej operacji, a wszystkie wyświetlane wartości znikną. Po włączeniu zasilania funkcja automatycznego oszczędzania energii jest automatycznie włączana (APS świeci się).

Aby przełączyć się z trybu oszczędzania energii
Ustaw przełącznik funkcji na OFF (wyłącz), zanim wrócisz do pierwotnej pozycji.

Wyłączanie funkcji automatycznego oszczędzania energii
Przytrzymując klawisz LIGHT (światło), przekręć przełącznik funkcji, aby włączyć zasilanie.

Zasady pomiaru

  1. Pomiar rezystancji izolacji
    Rezystancja izolacji badanego obiektu Rx jest uzyskiwana przez doprowadzenie napięcia V do badanego obiektu i pomiar prądu upływu z badanego obiektu oraz napięcia doprowadzonego za pomocą wzoru (Doprowadzone napięcie, V) / (prąd upływu, l).
  2. Pomiar napięcia AC
    Uzyskuje się go poprzez przekształcenie wartości prądu płynącego ze źródła napięcia przez przyrząd na wartość napięcia.
  3. Pomiar niskiej rezystancji
    Rezystancja badanego obiektu Rx jest uzyskiwana przez doprowadzenie określonego prądu l do badanego obiektu i pomiar napięcia występującego między zaciskami pomiarowymi za pomocą wzoru (napięcie między zaciskami, V) / (doprowadzony prąd l).

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz Hioki 3454-11 - Instrukcja obsługi cyfrowego testera Hioki

Dostępne języki

Spis treści
