Samsung SWA-W510 - Mélynyomó kézikönyv

AZ ALKATRÉSZEK ELLENŐRZÉSE

• Mélynyomó
• Tápkábel

MEGJEGYZÉS

• A tápellátással és a fogyasztással kapcsolatos további információkért tekintse meg a termékre ragasztott címkét. (Címke: A főegység alja)
• A design és a specifikációk előzetes értesítés nélkül változhatnak.

A SOUNDBAR CSATLAKOZTATÁSA

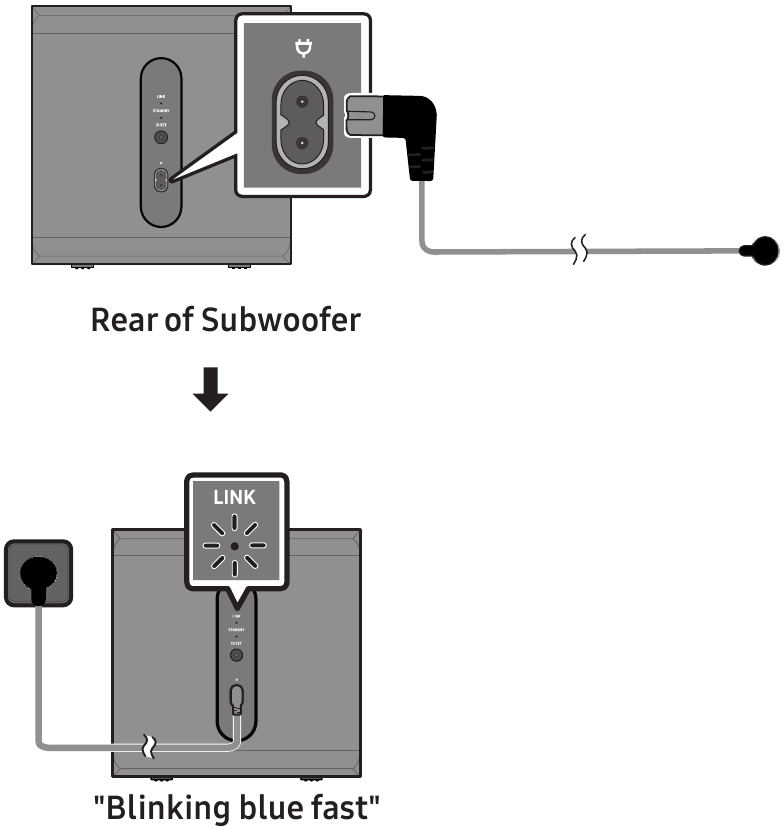

1. Ellenőrizze a készenléti állapotot a konnektorba való bedugás után.
   Dugja be a mélynyomó tápkábelét egy elektromos aljzatba és a mélynyomóba a mélynyomó bekapcsolásához. A LINK LED jelzőfény (kék LED) a mélynyomón villog. Ha a LED nem villog, olvassa el az 5. lépést.

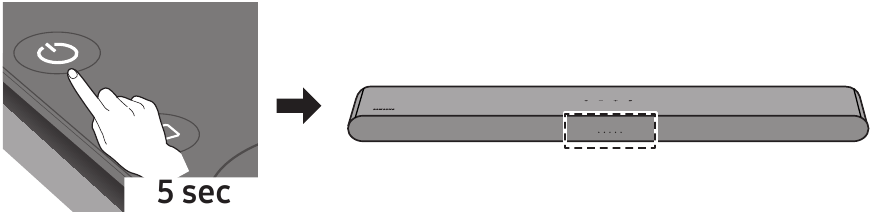

2. Kapcsolja ki a Soundbart
   Kapcsolja ki a Soundbart a Soundbar távirányítójával.
   • A Soundbar képe eltérhet az Ön Soundbarjától, a modelltől függően.

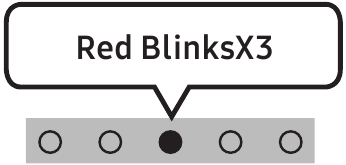

     Soundbar LED jelzőfény:

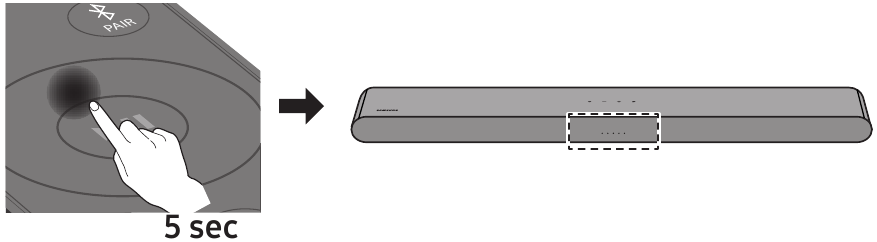

3. Konfigurálja az "ID SET"-et a Soundbar távirányítójával
   Nyomja meg a Fel gombot a Soundbar távirányítóján 5 másodpercig.
   • Az ID SET üzenet rövid időre megjelenik a Soundbar főegységének kijelzőjén, majd eltűnik.
   • Az ID SET folyamat után a Soundbar automatikusan bekapcsol.
   • A párosítás befejezéséig a Soundbar többszínű LED-je "Piros → Zöld → Kék" színre vált.

4. Ellenőrizze, hogy a LINK LED folyamatosan kéken világít-e (a kapcsolat létrejött)
   A LINK LED jelzőfény abbahagyja a villogást, és folyamatosan kéken világít, amikor kapcsolat jön létre a Soundbar és a mélynyomó között.

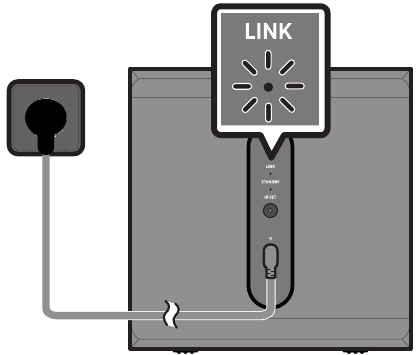

   LINK LED - Kék világít:


5. Ha az SWA-W510 nem csatlakozik, tegye meg a szükséges lépéseket a LED jelzőfény állapota szerint

LINK (kék) világít: Sikeresen csatlakoztatva (normál működés).

LINK (kék) villog: A kapcsolat helyreállítása.

• Ellenőrizze, hogy a fő Soundbar egységhez csatlakoztatott tápkábel megfelelően van-e csatlakoztatva, vagy várjon körülbelül 5 percet.
• Ismételje meg a 2–4. lépéseket.

KÉSZENLÉTI (piros) világít:

• Készenlét (a Soundbar főegység kikapcsolva). – Ellenőrizze, hogy a fő Soundbar egységhez csatlakoztatott tápkábel megfelelően van-e csatlakoztatva.
• A kapcsolat sikertelen

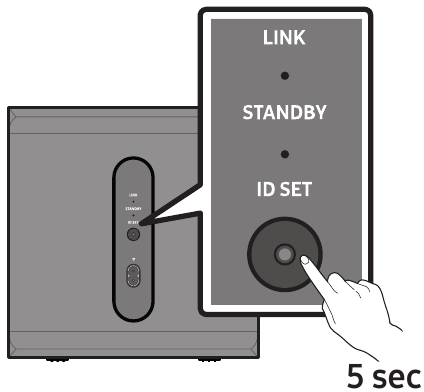

  1. Nyomja meg az ID SET gombot a Surround hangszórók hátulján egy tollheggyel 5-6 másodpercig, amíg a LINK LED jelzőfény villogni nem kezd (kék színben).

     A mélynyomó hátulja

  2. Ismételje meg a 2–4. lépéseket.

Piros és kék villog: Működési hiba

• Tekintse meg a Samsung szervizközpont elérhetőségeit ebben a kézikönyvben.

KOMPATIBILIS MODELLEK

• Kompatibilis a kiválasztott Samsung Soundbarokkal. További információkért látogasson el a Soundbar termékoldalára a www.samsung.com/ oldalon.
• A kompatibilis modellek listája előzetes értesítés nélkül változhat.

NYÍLT FORRÁSKÓDÚ LICENCCEL KAPCSOLATOS ÉRTESÍTÉS

Ha kérdése van a nyílt forráskódokkal kapcsolatban, forduljon a Samsung Open Source-hoz (http://opensource.samsung.com)

FONTOS TUDNIVALÓK A SZERVIZZEL KAPCSOLATBAN

• Adminisztrációs díj kerülhet felszámításra, ha
  1. az Ön kérésére szerelőt hívnak ki, és a termékkel nincs hiba (azaz, ha a felhasználói kézikönyvet nem olvasták el).
  2. a készüléket szervizközpontba viszi, és a termékkel nincs hiba (azaz, ha a felhasználói kézikönyvet nem olvasták el).
• A technikus látogatása előtt tájékoztatni fogják az adminisztrációs díj összegéről.

SPECIFIKÁCIÓK ÉS ÚTMUTATÓ

Specifikációk:

Mélynyomó neve - SWA-W510
Súly - 6,4 kg
Méretek (Sz x Ma x Mé) - 238,0 x 240,8 x 238,0 mm
Üzemi hőmérséklet-tartomány - +5°C és +35°C között
Üzemi páratartalom-tartomány - 10% ~ 75 %
ERŐSÍTŐ Névleges kimeneti teljesítmény - 200 W
Teljes készenléti energiafogyasztás (W) - 2,0 W
VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNYE SRD max. adóteljesítmény - 25mW 5,725GHz – 5,825GHz-en

MEGJEGYZÉS:

• A Samsung Electronics Co., Ltd. fenntartja a jogot, hogy a specifikációkat előzetes értesítés nélkül megváltoztassa.
• A súly és a méretek hozzávetőlegesek.
