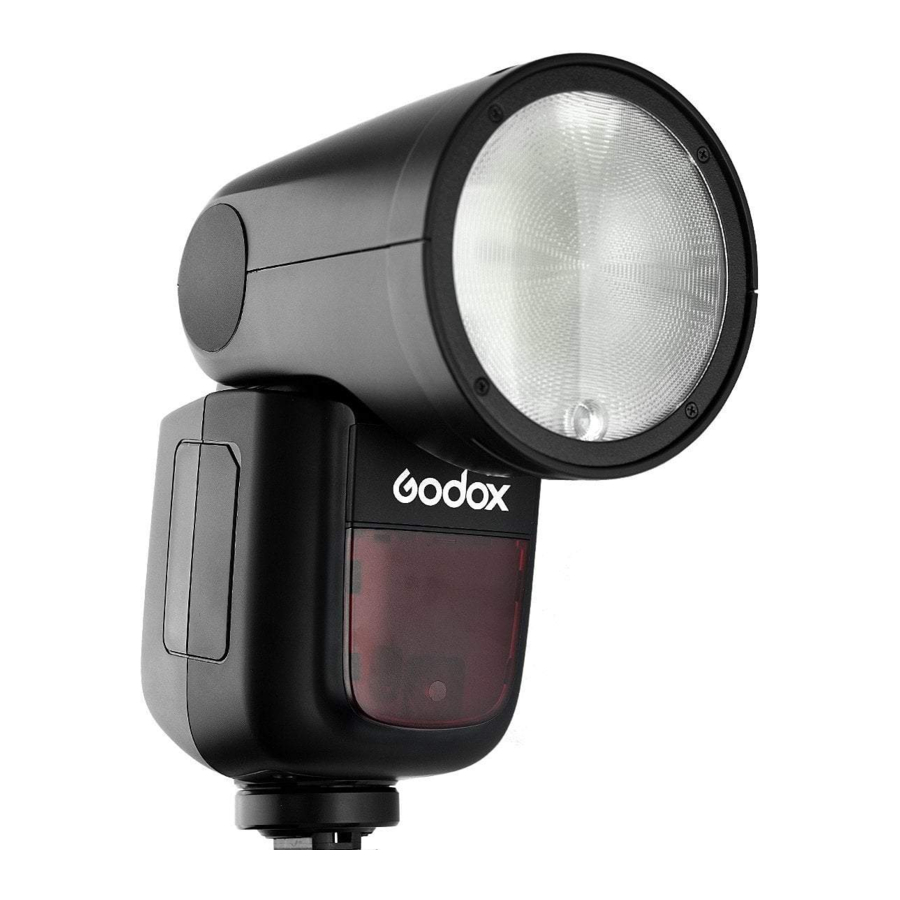

Godox V1N kerek fejű fényképezőgép vaku Nikonhoz - Kézikönyv

Köszönjük, hogy megvásárolta ezt a terméket.

Ez a V1N fényképezőgép vaku Nikon sorozatú fényképezőgépekhez használható, és kompatibilis az i-TTL autoflash-sel. Ezzel az i-TTL kompatibilis vakuval a fényképezés egyszerűbbé válik. Könnyedén elérheti a helyes vaku expozíciót még komplex, változó fényviszonyok között is. Ez a fényképezőgép vaku a következő tulajdonságokkal rendelkezik:

• Kerek vakufejjel a lágy, egyenletes és kreatívabb fényhatások eléréséhez. 2W-os LED-es beállító lámpával rendelkezik, amely a fényképezőgépen kívül is használható.
• 76Ws teljesítmény a maximális lépésben. 81 lépés 1/1-től 1/128-ig.
• Pro 2600mAh Li-ion akkumulátor - max. 1,5s újratöltés - 480 teljes teljesítményű villanás.
• Teljes mértékben támogatja a Nikon i-TTL fényképezőgép vakut. Használható Master (fő) vagy Slave (szolga) egységként vezeték nélküli vaku csoportban.
• Pontmátrixos LCD panelt használ a tiszta és kényelmes működés érdekében.
• Beépített 2,4 GHz-es vezeték nélküli távirányító rendszerrel rendelkezik az adás és a vétel támogatásához.
• Számos funkciót biztosít, beleértve a HSS-t (akár 1/8000s), a FEC-et, a FEB-et stb.
• Stabil konzisztencia és színhőmérséklet jó, egyenletes megvilágítással.
• Támogatja a firmware frissítést.

Mindig tartsa szárazon ezt a terméket. Ne használja esőben vagy nedves körülmények között.

Ne szerelje szét. Ha javításra van szükség, ezt a terméket egy hivatalos szervizközpontba kell küldeni.

Tartsa távol gyermekektől.

Hagyja abba a termék használatát, ha az extrudálás, leesés vagy erős ütés miatt eltörik. Ellenkező esetben áramütés következhet be, ha megérinti a benne lévő elektronikus alkatrészeket.

Ne villantsa a vakut közvetlenül a szemekbe (különösen a csecsemők szemeibe) rövid távolságokon belül. Ellenkező esetben látáskárosodás következhet be.

Ne használja a vaku egységet gyúlékony gázok, vegyi anyagok és más hasonló anyagok jelenlétében. Bizonyos körülmények között ezek az anyagok érzékenyek lehetnek a vaku egységből kibocsátott erős fényre, és tűz vagy elektromágneses interferencia keletkezhet.

Ne hagyja vagy tárolja a vaku egységet, ha a környezeti hőmérséklet meghaladja az 50 ℃-ot. Ellenkező esetben az elektronikus alkatrészek károsodhatnak.

Működési hiba esetén azonnal kapcsolja ki a vaku egységet.

Váz

1. Vakufej
2. LED-es beállító lámpa (01~10)
3. Vezeték nélküli érzékelő
4. Fókuszsegítő fény
5. Szinkron kábel csatlakozó
6. Type-C USB port
7. Akkumulátor eltávolító gomb
8. Vakupapucs
9. LCD panel
10. Vakupapucs rögzítő csat
11. Lítium akkumulátor

Vezérlőpanel

12. <MENU> Vaku menü gomb / Zároló gomb
13. <> Vezeték nélküli választó gomb
14. Választó tárcsa
15. Set (beállítás) gomb
16. ON/OFF (be/ki) főkapcsoló
17. < > Teszt gomb / Vaku készenléti jelző
18. <ZOOM> Fókusztávolság
19. <MODE> Módválasztó gomb
20. < > Beállító lámpa beállítása
21. <+/-> Teljesítmény
22. 1. funkciógomb
23. 2. funkciógomb
24. 3. funkciógomb
25. 4. funkciógomb

LCD panel

1. i-TTL Autoflash



• A kijelző csak a jelenleg alkalmazott beállításokat mutatja.
• A fenti 1-től 4-ig terjedő funkciógombokon megjelenő funkciók, mint például a SYNC és az <M/A/B/C>, a beállítások állapotának megfelelően változnak.
• Egy gomb vagy tárcsa működtetésekor az LCD panel világít.

2. M Manuális vaku

3. RPT vaku

4. Rádiós átviteli fényképezés

• Master (fő) egység

• Slave (szolga) egység


LCD panel három módban

• A fényképezőgéphez csatlakoztatva

• 2.4G rádiós átvitel: Master (fő) egységként

• 2.4G rádiós átvitel: Slave (szolga) egységként


Mi van a V1N készlet dobozában?

1. Vaku egység
2. Lítium akkumulátor
3. USB akkumulátor töltő
4. USB kábel
5. Töltő
6. Mini állvány
7. Védőtok
8. Használati útmutató

Külön megvásárolható tartozékok

A termék a legjobb fényképezési hatások elérése érdekében kombinálható a következő, külön megvásárolható tartozékokkal:
XProN & X1N TTL vezeték nélküli vaku kioldó, AK-R1 tartozék készlet kerek vakufejhez stb.

Jellemzők

1. Ez a vaku egység Li-ion akkumulátort használ, amely hosszú üzemidővel rendelkezik.
   A rendelkezésre álló töltési és kisütési idő 500.
2. Megbízhatóan biztonságos. A belső áramkör védett a túltöltés, a túlzott kisülés, a túláram és a rövidzárlat ellen.
3. Az akkumulátor teljes feltöltése csak 3,5 órát vesz igénybe a szabványos akkumulátor töltővel.

Figyelmeztetések

1. Ne okozzon rövidzárlatot.
2. Ne tegye ki esőnek, és ne merítse vízbe. Ez az akkumulátor nem vízálló.
3. Tartsa távol gyermekektől.
4. Ne töltse folyamatosan 24 óránál tovább.
5. Tárolja száraz, hűvös, szellőző helyen.
6. Ne tegye félre, és ne dobja tűzbe.
7. A lemerült akkumulátorokat a helyi előírásoknak megfelelően kell ártalmatlanítani.
8. Ha az akkumulátort 3 hónapnál hosszabb ideig nem használta, kérjük, töltse fel teljesen.

Az akkumulátor behelyezése és eltávolítása

1. Az akkumulátor eltávolításához tartsa lenyomva az akkumulátor eltávolító gombot, és tolja lefelé az akkumulátort, hogy kivegye.

2. Az akkumulátorcsomagon lévő háromszög jelnek megfelelően helyezze be a rekeszbe, amíg egy fehér gomb kattanással rögzíti az akkumulátort.


Akkumulátor töltöttségi szintjének jelzése

Győződjön meg arról, hogy az akkumulátorcsomag biztonságosan be van helyezve a vakuba. Ellenőrizze az LCD panelen az akkumulátor töltöttségi szintjének jelzését, hogy lássa a hátralévő akkumulátor töltöttségi szintjét.

LED-es beállító lámpa

Nyomja meg a Beállító lámpa beállítása gombot a beállító lámpa beállításához. Nyomja meg röviden a Set (beállítás) gombot a beállító lámpa be- vagy kikapcsolásához. A beállító lámpa bekapcsolásakor forgassa el a választó tárcsát a fényerő beállításához. 10 szint (01~10) közül választhat.

Fényképezőgépre szerelés

1. Szerelje fel a fényképezőgép vakut.


• Forgassa el a vakupapucs rögzítő csatot balra, és helyezze be a fényképezőgép vakut a fényképezőgép vakupapucsába.

2. Rögzítse a fényképezőgép vakut.


• Forgassa el a vakupapucs rögzítő csatot jobbra, amíg az rögzül.

3. Vegye le a fényképezőgép vakut.


• Nyomja meg a gombot, és forgassa el a vakupapucs rögzítő csatot balra, amíg az meglazul.

FEC: Vaku expozíció kompenzáció

A FEC funkcióval ez a vaku -3 és +3 között állítható 1/3 lépésekben. Ez hasznos olyan helyzetekben, amikor a TTL rendszer kisebb beállítására van szükség a környezet alapján.

FEC beállítása:

1. Nyomja meg a Funkció gombot 2 Nyomja meg a <+/-> gombot. A <> ikon és a vaku expozíció kompenzáció mértéke ki lesz emelve az LCD panelen.

2. Állítsa be a vaku expozíció kompenzáció mértékét.


• Forgassa el a választógombot a mérték beállításához.
• "0.3" jelentése 1/3 lépés,
  "0.7" jelentése 2/3 lépés.
• A vaku expozíció kompenzáció törléséhez állítsa a mértéket "+0"-ra.

3. Nyomja meg ismét a Set (Beállítás) gombot a beállítás megerősítéséhez.


Második redőny szinkron

Lassú záridővel fénycsíkot hozhat létre, amely követi a témát. A vaku közvetlenül a zár bezárása előtt villan.

• A fényképezőgép beállításaiban válassza a REAR (Hátsó) lehetőséget a második redőny szinkron eléréséhez.

A vaku teljesítménye 1/1 teljes teljesítménytől 1/256 teljesítményig állítható 1/10 lépésekben. A helyes vaku expozíció eléréséhez használjon kézi vaku mérőt a szükséges vaku teljesítmény meghatározásához.

1. Nyomja meg a < MODE (Mód) > gombot, hogy a < M (Manuális) > jelenjen meg.

2. Nyomja meg a <+/-> gombot, és forgassa el a választógombot a kívánt vaku teljesítmény kiválasztásához.

3. Nyomja meg ismét a Set (Beállítás) gombot a beállítás megerősítéséhez


Optic S1 másodlagos egység beállítása

M manuális vaku módban nyomja meg az <S1/S2> gombot, hogy ez a vaku optikai érzékelővel optikai S1 másodlagos vakuként működhessen. Ezzel a funkcióval a vaku szinkronban villan, amikor a fő vaku villan, ugyanaz a hatás, mint a rádiós kioldók használatával. Ez segít több fényhatás létrehozásában.

Optic S2 másodlagos egység beállítása

Nyomja meg az <S1/S2> gombot, hogy ez a vaku optikai érzékelővel optikai S2 másodlagos vakuként is működhessen M manuális vaku módban. Ez akkor hasznos, ha a fényképezőgépek elővillanó funkcióval rendelkeznek. Ezzel a funkcióval a vaku figyelmen kívül hagyja a fő vaku egyetlen "elővillanását", és csak a fő egység második, tényleges villanására reagálva villan.

• Az S1 és S2 optikai kioldás csak M manuális vaku módban érhető el.

RPT: Stroboszkópikus vaku

Stroboszkópikus vakuval gyors villanássorozat történik. Használható egy mozgó téma több képének rögzítésére egyetlen fényképen.

Beállíthatja a villanási frekvenciát (villanások száma másodpercenként, Hz-ben kifejezve), a villanások számát és a vaku teljesítményét.

1. Nyomja meg a <MODE (Mód)> gombot, hogy a <> jelenjen meg.

2. Állítsa be a vaku frekvenciáját és a vaku időtartamát.


• Nyomja meg a Funkció gombot <Times (Idők)> a vaku időtartamának kiválasztásához. Forgassa el a választógombot a szám beállításához.
• Nyomja meg a Funkció gombot 3<Hz> a vaku frekvenciájának kiválasztásához. Forgassa el a választógombot a szám beállításához.

3. Nyomja meg a <+/-> gombot, és forgassa el a választógombot a kívánt vaku teljesítmény kiválasztásához.


• A beállítás befejezése után nyomja meg a Set (Beállítás) gombot, és az összes beállítás megjelenik.

A záridő kiszámítása

Stroboszkópikus vaku során a zár nyitva marad a villanás leállásáig. Használja az alábbi képletet a záridő kiszámításához és beállításához a fényképezőgépen.

Villanások száma / Vaku frekvencia = Záridő

Például, ha a villanások száma 10, és a vaku frekvenciája 5 Hz, akkor a záridőnek legalább 2 másodpercnek kell lennie.

A túlmelegedés és a vakufej károsodásának elkerülése érdekében ne használja a stroboszkópikus vakut 10-nél többször egymás után. 10 alkalom után hagyja a fényképezőgép vakuját legalább 15 percig pihenni. Ha 10-nél többször próbálja használni a stroboszkópikus vakut egymás után, a villanás automatikusan leállhat a vakufej védelme érdekében. Ha ez megtörténik, hagyjon legalább 15 perc pihenőt a fényképezőgép vakujának.

• A stroboszkópikus vaku a leghatékonyabb, ha egy sötét háttér előtt erősen tükröződő téma van.
• Állvány és távirányító használata ajánlott.
• A vaku teljesítménye 1/1 és 1/2 nem állítható be stroboszkópikus vakuhoz.
• A stroboszkópikus vaku használható a "buLb" (bulb) móddal.
• Ha a villanások száma "--"-ként jelenik meg, a villanás addig folytatódik, amíg a zár be nem zárul, vagy az akkumulátor le nem merül. A villanások száma a következő táblázat szerint korlátozott.

Maximális stroboszkópikus villanások

ㅤ

• Öt szolga csoportot állíthat be a TTL autoflash fényképezéshez. A TTL autoflash-sal könnyedén létrehozhat különféle fényhatásokat.
• A szolgaegységek bármely vakubeállítása (automatikus vaku, manuális vaku és szroboszkópikus vaku) a TTL módban lévő mestervakun automatikusan elküldésre kerül a szolgaegységeknek. Tehát csak annyit kell tennie, hogy beállítja a mesteregységet minden szolga csoport számára anélkül, hogy bármilyen műveletet végezne a szolgaegységeken a fényképezés során.
• Ez a vaku i-TTL /M /RPT/ OFF vakumódban működhet, ha mesteregységként van beállítva.

Megjegyzés:

• Több szolgaegység esetén is az X sorozatú vaku kioldó vezeték nélkül vezérelheti mindegyiket.
• Ebben a felhasználói kézikönyvben a "mesteregység" a fényképezőgépen lévő kameravakura utal, a "szolgaegységet" pedig a mesteregység vezérli.

Pozicionálás és működési tartomány

(Példa vezeték nélküli vakuzásra)

• Autoflash fényképezés egy szolgaegységgel


• Használja a mellékelt mini állványt a szolgaegység pozicionálásához.
• Fényképezés előtt végezzen tesztvakut és tesztfelvételt.
• Az átviteli távolság rövidebb lehet a körülményektől függően, mint például a szolgaegységek pozicionálása, a környező környezet és az időjárási viszonyok.

Vezeték nélküli többszörös vakuzás

A szolgaegységeket két vagy három csoportra oszthatja, és i-TTL autoflash-t hajthat végre a vakuarány (faktor) megváltoztatásával. Ezenkívül minden egyes gyújtási csoporthoz beállíthat és fényképezhet különböző vakumóddal, akár 5 csoportig.

• Automatikus fényképezés két szolga csoporttal


• Automatikus fényképezés három szolga csoporttal


1. Vezeték nélküli beállítások
   Válthat a normál vaku és a vezeték nélküli vaku között. Normál vakuzáshoz feltétlenül állítsa a vezeték nélküli beállítást OFF (ki) állásba.
   Mesteregység beállítása

   Nyomja meg a <> gombot, hogy a < > megjelenjen az LCD panelen.
   Szolgaegység beállítása

   Nyomja meg a <> gombot, hogy a < > vagy a < > megjelenjen az LCD panelen.

2. Csoport mód kiválasztása
   1. Röviden nyomja meg az 1. funkció gombot, és az <M> csoport megváltoztatható OFF/TTL/M értékre. Válasszon egyet közülük a mesteregység vakumódjaként.

   2. Röviden nyomja meg a <MODE> gombot az RPT mód eléréséhez.


3. A kommunikációs csatorna beállítása
   Ha a közelben más vezeték nélküli vakurendszerek is vannak, megváltoztathatja a csatornaazonosítókat a jelinterferencia elkerülése érdekében. A mesteregység és a szolgaegység(ek) csatornaazonosítóit azonosra kell állítani.
   1. Nyomja meg a <MENU> gombot a C.Fn CH beállítás megadásához.

   2. A C.Fn CH-ban forgassa el a választógombot a csatornaazonosító kiválasztásához 1 és 32 között.

   3. A megerősítéshez nyomja meg a Set (beállítás) gombot.

4. Vezeték nélküli azonosító beállítások
   Módosítsa a vezeték nélküli csatornákat és a vezeték nélküli azonosítót az interferencia elkerülése érdekében, mert csak akkor indítható el, ha a mesteregység és a szolgaegység vezeték nélküli azonosítói és csatornái azonosra vannak állítva. Nyomja meg a <MENU> gombot a C.Fn ID megadásához. Nyomja meg a Set (beállítás) gombot az OFF csatornakibővítés leállításának kiválasztásához, és válasszon bármilyen számot 01 és 99 között.

5. A tartalék csatorna beolvasása
   Annak elkerülése érdekében, hogy mások ugyanazt a csatornát használják, ez a funkció használható: lépjen be a C.Fn beállításokba, és keresse meg a SCAN (keresés) opciót. Ha START (indítás) értékre állítja, akkor 1%-ról 100%-ra fog keresni. A keresés befejezése után a 8 tartalék csatorna jelenik meg.


6. i-TTL: Teljesen automatikus vezeték nélküli vakuzás
   Automatikus vezeték nélküli vaku használata egyetlen szolgaegységgel
   1. Mester egység beállítása


• Rögzítsen egy V1N kameravakut a fényképezőgépre, és állítsa be mesteregységként.
• Az M/A/B/C egymástól függetlenül TTL módba állítható.

2. Szolgaegység beállítása


• Állítsa a vezérelendő V1N-t vezeték nélküli szolgaegységként.
• A szolgaegység A/B/C/D/E értékre állítható.

3. Ellenőrizze a kommunikációs csatornát.

• Ha a mesteregység és a szolgaegység(ek) különböző csatornára vannak állítva, állítsa őket ugyanarra a csatornára.

4. Helyezze el a fényképezőgépet és a vakukat.

• Helyezze el a fényképezőgépet és a vakukat a képen látható módon.

5. Ellenőrizze, hogy a vaku készen áll-e.

• Ellenőrizze, hogy a mestervaku készenléti jelzőfénye világít-e.

6. Ellenőrizze a vaku működését.

• Nyomja meg a mesteregység Test (teszt) gombját < >.
• Ekkor a szolgaegység villan. Ha nem, állítsa be a szolgaegység szögét a mesteregység felé, és a távolságot a mesteregységtől.

Automatikus vezeték nélküli vaku használata több szolgaegységgel

Ha erősebb vaku teljesítményre vagy kényelmesebb világítási műveletre van szükség, növelje a szolgaegységek számát, és állítsa be egyetlen szolgaegységként.

A szolgaegységek hozzáadásához kövesse ugyanazokat a lépéseket, mint az "automatikus vezeték nélküli vaku egyetlen szolgaegységgel" beállításakor. Bármelyik vaku csoport beállítható (A/B/C/D/E).

Ha a szolgaegységek száma megnő, és a mesteregység vaku gyújtása BE van kapcsolva, automatikus vezérlés valósul meg, hogy a vakuk összes csoportja ugyanazt a vaku teljesítményt adja le, és biztosítsa, hogy a teljes vaku teljesítménye megfeleljen a szabványos expozíciónak.

• Ha a szolgaegység automatikus kikapcsolási funkciója működőképes, nyomja meg a mesteregység tesztgombját a bekapcsoláshoz. Felhívjuk figyelmét, hogy a tesztgyújtás nem érhető el a fényképezőgép szokásos fénymérési ideje alatt.
• A szolga automatikus kikapcsolásának tényleges ideje változtatható. (C.Fn-Sv STBY)

Teljesen automatikus vezeték nélküli vaku használata

A mesteregységen beállított FEC és egyéb beállítások automatikusan megjelennek a szolgaegységen is. A szolgaegységnek nincs szüksége semmilyen műveletre. Használja a következő beállításokat a vezeték nélküli vakuk készítéséhez ugyanazokkal a módszerekkel, mint a normál vakuzásnál.

• Vaku expozíció kompenzáció ( )

A mesteregységről

Használjon két vagy több mesteregységet. Több, mesteregységekkel ellátott fényképezőgép előkészítésével a fényképezőgépek fényképezés közben cserélhetők, miközben ugyanazt a fényforrást (szolgaegységet) tartják meg.

7. M: Vezeték nélküli vakuzás manuális vakuval

Ez a manuális vakuval történő vezeték nélküli (többszörös fényképezés) leírása. Minden egyes szolgaegységhez (gyújtási csoporthoz) különböző vaku teljesítmény beállítással fényképezhet. Állítsa be az összes paramétert a mesteregységen.

1. A vakumód beállítása <M> értékre.

2. Vaku teljesítmény beállítása.1/2/3/4<M/A/B/C>


• Nyomja meg a 3. gombot <>. Forgassa el a választógombot a csoportok vaku teljesítményének beállításához. A megerősítéshez nyomja meg a Set (beállítás) gombot.

3. A kép elkészítése.


• Minden csoport a beállított vakuarányban gyullad ki.

<M> vakumód beállítása

Közvetlenül működtetheti a szolgaegységet a manuális vaku vagy a szroboszkópikus vaku manuális beállításához.

1. A szolgaegység beállítása.
2. A vakumód beállítása <M> értékre.


• Nyomja meg a <MODE> gombot, hogy a <M> megjelenjen.
• Állítsa be a manuális vaku teljesítményét.

RPT: Vezeték nélküli vakuzás manuális vakuval

<RPT> szroboszkópikus vaku beállítása.

• Nyomja meg a <MODE> gombot, hogy a <RPT> megjelenjen.
• A szroboszkópikus vaku beállítása.


Egyéb alkalmazások

Szinkronizálási indítás

A szinkronkábel csatlakozója egy Φ2,5 mm-es dugó. Helyezzen ide egy indítódugót, és a vaku szinkronban fog villanni a fényképezőgép zárjával.

Modellező vaku

Ha a fényképezőgépen van mélységélesség-előnézeti gomb, annak megnyomásával a vaku folyamatosan villogni fog 1 másodpercig. Ezt modellező vakunak nevezzük.

Ez lehetővé teszi, hogy lássa az árnyékhatásokat a témán és a fényegyensúlyt. A modellező vakut vezeték nélküli vagy normál vakus fényképezés közben is használhatja.

• A vakufej túlmelegedésének és károsodásának elkerülése érdekében ne használja a modellező vakut 10 egymást követő alkalomnál többször. Ha 10 egymást követő alkalommal használja a modellező vakut, hagyjon legalább 10 perc szünetet a fényképezőgép vakujának.

Automatikus élességállítás segédfény

Gyengén megvilágított vagy alacsony kontrasztú fényképezési környezetben a beépített automatikus élességállítás segédfény automatikusan bekapcsol, hogy megkönnyítse az automatikus élességállítást. A fény csak akkor gyullad ki, ha az automatikus élességállítás nehéz, és azonnal kialszik, amint az automatikus élességállítás helyes lesz.

Ha ki szeretné kapcsolni az automatikus élességállítás segédfényt, állítsa az "AF"-et "OFF"-ra (ki) a C.Fn beállításokban.

Visszapattanó vaku

Ha a vakufejet egy fal vagy mennyezet felé irányítja, a vaku visszaverődik a felületről, mielőtt megvilágítaná a témát. Ez lágyíthatja a téma mögötti árnyékokat a természetesebb megjelenés érdekében. Ezt visszapattanó vakunak nevezzük.

A visszapattanás irányának beállításához tartsa a vakufejet, és forgassa el egy megfelelő szögbe.

• Ha a fal vagy a mennyezet túl messze van, a visszavert vaku túl gyenge lehet, és alulexponálást eredményezhet.
• A falnak vagy a mennyezetnek egyszerű, fehér színűnek kell lennie a magas visszaverődés érdekében. Ha a visszaverő felület nem fehér, színeltolódás jelenhet meg a képen.

C.Fn: Egyéni funkciók beállítása

Az alábbi táblázat felsorolja a vaku elérhető és nem elérhető egyéni funkcióit.

1. Nyomja meg a <MENU> gombot, amíg a C.Fn menü meg nem jelenik. A jobb felső sarokban lévő "Ver x.x" a szoftver verziójára utal.
2. Válassza ki az egyéni funkció számát.
   • Forgassa el a választógombot az egyéni funkció számának kiválasztásához.
3. Módosítsa a beállítást.
   • Nyomja meg a Set (beállítás) gombot, és a beállítási szám villogni kezd.
   • Forgassa el a választógombot a kívánt szám beállításához. A Set (beállítás) gomb megnyomásával megerősíti a beállításokat.
   • Miután beállította az egyéni funkciót, és megnyomta a <MENU> gombot, a fényképezőgép készen áll a fényképezésre.
4. A C.Fn állapotokban tartsa hosszan lenyomva a "Clear" (törlés) gombot 2 másodpercig, amíg az "OK" meg nem jelenik a panelen, ami azt jelenti, hogy a C.Fn értékei visszaállíthatók.

1. Túlmelegedés elleni védelem

• A vakufej túlmelegedésének és károsodásának elkerülése érdekében ne használjon 30-nál több folyamatos vakut gyors egymásutánban 1/1 teljes teljesítményen. 30 folyamatos vaku után hagyjon legalább 10 perc pihenőidőt.
• Ha 30-nál több folyamatos vakut használ, majd rövid időközönként további vakukat használ, a belső túlmelegedés elleni védelmi funkció aktiválódhat, és a töltési idő meghaladhatja a 10 másodpercet. Ha ez bekövetkezik, hagyjon körülbelül 10 perc pihenőidőt, és a vaku egység visszatér a normál állapotba.
• Amikor a túlmelegedés elleni védelem elindul, a látható az LCD-kijelzőn.

A vakuk száma, amely aktiválja a túlmelegedés elleni védelmet

A vakuk száma, amelyek aktiválják a túlmelegedés elleni védelmet nagy sebességű szinkronizálási indítási módban:

1. Egyéb védelem

A rendszer valós idejű védelmet nyújt az eszköz és az Ön biztonságának megőrzése érdekében. Az alábbiakban felsoroljuk a referenciaként szolgáló üzeneteket:

Hibaelhárítás

Ha probléma merül fel, tekintse meg ezt a hibaelhárítási útmutatót.

A fényképezőgép vakuja nem villan.

• A fényképezőgép vakuja nincs biztonságosan rögzítve a fényképezőgéphez.

→ Rögzítse a fényképezőgép rögzítőtalpát biztonságosan a fényképezőgéphez.

• A fényképezőgép vaku és a fényképezőgép elektromos érintkezői piszkosak.

→ Tisztítsa meg az érintkezőket.

Az áramellátás magától kikapcsol.

• 90 másodperc tétlen működés után az automatikus kikapcsolás érvénybe lépett, ha a vaku master (fő) módba van állítva.

→ Nyomja le félig a kioldógombot, vagy nyomjon meg bármelyik vaku gombot az ébresztéshez.

• 60 perc (vagy 30 perc) tétlen működés után a vaku alvó üzemmódba lép, ha slave (szolga) módba van állítva.

→ Nyomjon meg bármelyik vaku gombot az ébresztéshez.

Az automatikus zoom nem működik.

• A fényképezőgép vakuja nincs biztonságosan rögzítve a fényképezőgéphez.

→ Rögzítse a fényképezőgép vaku rögzítőtalpát a fényképezőgéphez.

A vaku expozíció alulexponált vagy túlexponált.

• Nagy sebességű szinkront használt.

→ Nagy sebességű szinkron esetén a hatékony vaku tartomány rövidebb lesz.

Győződjön meg arról, hogy a téma a megjelenített hatékony vaku tartományon belül van.

• Manuális vaku módot használt.

→ Állítsa a vaku módot i-TTL-re, vagy módosítsa a vaku teljesítményét.

A fényképeken sötét sarkok vannak, vagy a célzott téma csak részben van megvilágítva.

• A lencse fókusztávolsága meghaladja a vaku lefedettségét.

→ Ellenőrizze a beállított vaku lefedettségét. Ennek a vaku egységnek a vaku lefedettsége 28 és 105 mm között van, ami megfelel a középformátumú kameráknak.

Firmware frissítés

• Az USB port egy Type-C USB aljzat. A Type-C USB csatlakozó vezeték alkalmazható.
• Mivel a firmware frissítéshez a Godox G3 szoftver támogatása szükséges, kérjük, töltse le és telepítse a "Godox G3 firmware frissítő szoftvert" a frissítés előtt. Ezután válassza ki a kapcsolódó firmware fájlt.
• Mivel a terméknek firmware frissítést kell végeznie, kérjük, tekintse meg a legújabb elektromos verzió használati útmutatóját véglegesként.

Kompatibilis fényképezőgép modellek

Ez a vaku egység a következő Nikon sorozatú fényképezőgép modelleken használható:

Ez a táblázat csak a tesztelt fényképezőgép modelleket sorolja fel, nem az összes Nikon sorozatú fényképezőgépet. Más fényképezőgép modellek kompatibilitásához önálló teszt ajánlott. A táblázat módosításának jogát fenntartjuk.

Karbantartás

• Azonnal kapcsolja ki a készüléket, ha rendellenes működést észlel.
• Kerülje a hirtelen ütéseket, és a terméket rendszeresen portalanítani kell.
• Normális, hogy a vaku csöve meleg használat közben. Kerülje a folyamatos villanásokat, ha nem szükséges.
• A vaku karbantartását a hivatalos karbantartó részlegünknek kell elvégeznie, amely eredeti tartozékokat tud biztosítani.
• Erre a termékre, a fogyóeszközök, pl. vaku cső kivételével, egy év garancia vonatkozik.
• A jogosulatlan szerviz érvényteleníti a garanciát.
• Ha a termék meghibásodott vagy beázott, ne használja, amíg szakemberek meg nem javítják.
• A specifikációkban vagy a tervezésben végrehajtott változtatások nem feltétlenül tükröződnek ebben a kézikönyvben.
