Dometic 9100 elektromos napellenző használati útmutatója

DOKUMENTUM SZIMBÓLUMOK

További információkat jelöl, amelyek NEM kapcsolódnak fizikai sérüléshez.

Lépésről lépésre történő utasításokat jelöl.

FONTOS BIZTONSÁGI UTASÍTÁSOK

Ez a kézikönyv biztonsági információkat és utasításokat tartalmaz, amelyek segítenek a balesetek és sérülések kockázatának kiküszöbölésében vagy csökkentésében.

A biztonsági információk felismerése

Ez a biztonsági figyelmeztető szimbólum. Arra szolgál, hogy figyelmeztesse a potenciális fizikai sérülés veszélyeire. Tartsa be az e szimbólumot követő összes biztonsági üzenetet a lehetséges sérülések vagy halál elkerülése érdekében.

A jelzőszavak értelmezése

A jelzőszó azonosítja a biztonsági üzeneteket és a vagyoni károkkal kapcsolatos üzeneteket, és jelzi a veszély súlyosságának mértékét vagy szintjét.

veszélyes helyzetet jelez, amely, ha NEM kerülik el, halálhoz vagy súlyos sérüléshez vezethet.

veszélyes helyzetet jelez, amely, ha NEM kerülik el, kisebb vagy közepes sérüléshez vezethet.

A FIGYELMEZTETÉS olyan gyakorlatok kezelésére szolgál, amelyek NEM kapcsolódnak fizikai sérüléshez.

Kiegészítő irányelvek

Olvassa el és kövesse az összes biztonsági információt és utasítást a lehetséges sérülések vagy halál elkerülése érdekében.
Olvassa el és értse meg ezeket az utasításokat a termék telepítése, használata, szervizelése vagy karbantartása előtt.
A termék helytelen telepítése, üzemeltetése, szervizelése vagy karbantartása súlyos sérülésekhez vezethet. Kövesse az összes utasítást.

A telepítésnek MEG KELL felelnie az összes vonatkozó helyi és nemzeti előírásnak, beleértve a következő szabványok legújabb kiadását:

U.S.A.

• ANSI/NFPA70, National Electrical Code (NEC)
• ANSI/NFPA 1192, Recreational Vehicles Code

KANADA

• CSA C22.1, Parts l & ll, Canadian Electrical Code
• CSA Z240 RV Series, Recreational Vehicles

Általános biztonsági üzenetek

A következő figyelmeztetések be nem tartása halálhoz vagy súlyos sérüléshez vezethet:

• Ezt a terméket KIZÁRÓLAG szakképzett szerviztechnikus szerelheti be és javíthatja.
• NE módosítsa ezt a terméket semmilyen módon. A módosítás rendkívül veszélyes lehet.
• ÜTKÖZÉSI VAGY ZÚZÓDÁSI VESZÉLY. Ezt a terméket ellenőrzött környezetben (beltérben) kell telepíteni. NE telepítse a terméket szeles időben, vagy ha szél várható. Ellenkező esetben a termék kiszámíthatatlanul mozoghat, instabillá válhat, és leválhat, meghajolhat vagy összeomolhat.

ÁLTALÁNOS INFORMÁCIÓK

Mellékelt hardver

(2) 1/4' - 20 x 3/4' hatlapfejű csavar
(2) 1/4' rugós alátét
(8) #14 - 10 x 1-1/2' hatlapfejű csavar
(2) #6 - 20 x 7/16' önfúró hatlapfejű alátétes csavar

Opcionális alkatrészek és készletek

(1) 830304
Ajtógörgő készlet

(1) 830304.003
Ajtógörgő készletek (50 darabos)

(1) 3308334.006U
Torziós hajtókar szerelvény

(1) 3312853.025(#)
Hátsó csatorna távtartó készlet

(1) 3316287.000
Billenőkapcsoló készlet

SPECIFIKÁCIÓK

Hardver méretek (hátsó csatorna)

A kábelköteg helye a napellenző modelljétől függően lehet felül vagy alul.

Ajtó hézag

Minimális távolságok a napellenző sín és a bejárati ajtó között:

	X
8956(X)(X)1.4(X)0(#)	12'
8956(X)(X)2.4(X)0(#)	7'
8956(X)(X)3.4(X)0(#)	6'

Ha a bejárati ajtó a napellenző közepe felé van, adjon hozzá 2'-t a minimális távolságokhoz.

Mérési tippek

Vegye figyelembe az ajtókat, ablakokat, lámpákat, díszléceket, kihúzható helyiségeket stb. a napellenző hosszának és helyzetének meghatározásakor, hogy ne akadályozza a működést, és ne takarja el ezen alkatrészek egyikét sem.

	8956(X)(X)1.4(X)0(#)	8956(X)(X)2.4(X)0(#)	8956(X)(X)3.4(X)0(#)
A	62-3/4'	66-1/4'	66-1/4'
B	62-1/8'	65-5/8'	65-5/8'
C	60-1/8'	63-5/8'	63-5/8'
D	60-3/4'	64-1/4'	64-1/4'
E	61-1/2'	65'	65'
F	31'	32-7/8'	32-7/8'
G	35-1/4'	N/A	N/A
H	3/8'
J	1/4'
K	5/8'
L	3/4'
M	1-1/2'

ELŐKÉSZÜLETEK A FELSZERELÉSHEZ

Ajtógörgő és élvédő (opcionális)

FIGYELMEZTETÉS
NE engedje, hogy a bejárati ajtó sarka érintkezzen a napellenző anyagával. Ellenkező esetben a napellenző anyaga idő előtt elhasználódhat vagy elszakadhat. Ha fennáll annak a lehetősége, hogy egy szögletes sarkú bejárati ajtó érintkezik a napellenző anyagával, akkor egy ajtógörgő készletet (NEM TARTOZÉK) kell felszerelni.

A lekerekített sarkú ajtókhoz NEM feltétlenül szükséges ajtógörgő készlet, ha nincs lehetőség a napellenző anyagának károsodására. Az ajtógörgő készletek megrendeléséhez lásd a "B. Opcionális alkatrészek és készletek" című alfejezetet.

1. Helyezze az ajtógörgőt a külső bejárati ajtó felső sarkára (a zsanérral szemben), jelöljön át (fúrjon) két vezetőlyukat, majd helyezze fel és húzza meg a rögzítőcsavarokat.
   Lásd (3. ÁBRA).

2. Csíptesse az ajtóélvédőt a belső szúnyogháló ajtó felső sarkára (a zsanérral szemben). Lásd (4. ÁBRA).


Készítse elő a napellenző sínt, és helyezze be az anyagot

FIGYELMEZTETÉS
Győződjön meg arról, hogy a napellenző sín párhuzamos a lakóautó padlójával, és NEM vetemedett vagy görbült, mielőtt felszerelné a napellenző anyagát. Ha a napellenző sín NEM egyenes, a napellenző anyaga ráncosodhat vagy megnyúlhat. Válassza ki a kívánt napellenző sín végét (a lakóautón), amelybe a napellenző anyagát behelyezi. Egy laposfejű csavarhúzóval tágítsa ki (szélesítse) a sín végét, és távolítsa el (reszelje le) az éles széleket.
Lásd (5. ÁBRA).

Ha a napellenző LED-lámpákkal van felszerelve, CSAK a felső (a napellenző sín nyílásának) részét tágítsa ki.

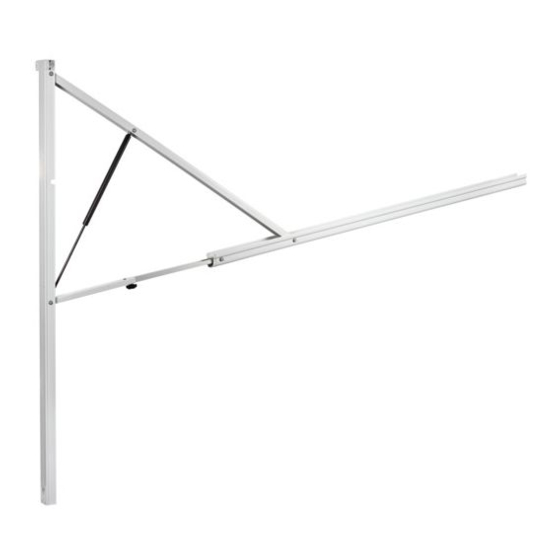

Készítse elő a napellenzőt a felszereléshez

A napellenző hardverének kisebb előkészítésre van szüksége, mielőtt a lakóautóra szerelné.

1. Óvatosan fektesse a szövethenger csőszerelvényt (FRTA) egy tiszta, jól párnázott "V" vályúra (vagy más jól védett felületre), hogy elkerülje a szövet károsodását.
2.
   ÜTKÖZÉSI VAGY BECSÍPŐDÉSI VESZÉLY.
   NE távolítsa el a kötéseket (amelyek minden kar szerelvény köré vannak tekerve), amíg a felső öntvény nincs rögzítve az elülső csatornához, a napellenző anyaga nincs rögzítve a napellenző sínhez, és a kar szerelvény nincs a lakóautóra szerelve. A kar szerelvények a gázrugó feszültsége alatt állnak. Ezen kötések eltávolítása lehetővé teheti a karok gyors és váratlan kinyúlását. A figyelmeztetés be nem tartása halált vagy súlyos sérülést okozhat. Helyezze be az egyes felső öntvényeket a megfelelő elülső csatornába. Lásd (6. ÁBRA).
   A jobb oldali (RH) kar szerelvény (elülső csatorna) előre van vezetékezve a napellenző motorjához.


3.
   ÜTKÖZÉSI VAGY ZÚZÓDÁSI VESZÉLY.
   NE helyezze a felső öntvényt a nyelv MÖGÉ. A napellenző henger szerelvénye NEM megfelelően van rögzítve, és leválhat. A figyelmeztetés be nem tartása anyagi kárt, súlyos sérülést vagy halált okozhat.


4. Rögzítse a jobb oldali (RH) elülső csatornát a jobb oldali (RH) felső öntvényhez 1/4' - 20 x 3/4' hatlapfejű csavarral és 1/4' osztott rugós alátéttel. Lásd (6. ÁBRA).
5. Ismételje meg a () lépést a bal oldalon (LH). Lásd (10. ÁBRA).

6.
   ÜTKÖZÉSI VAGY BECSÍPŐDÉSI VESZÉLY.
   NE távolítsa el a sasszeget a torziós rúdról (a végzárónál), amíg MIND a két felső öntvény nincs rögzítve a megfelelő elülső csatornához. Ellenkező esetben gyors öntvény leválás következik be. A rugófeszültség megpróbálja gyorsan és váratlanul megpörgetni a hardvert és/vagy a szövethenger csövét. A figyelmeztetés be nem tartása halált vagy súlyos sérülést okozhat. Távolítsa el a sasszeget a bal oldali torziós rúdról (LH végzáró). Lásd (10. ÁBRA).
   A sasszeg eltávolítása kioldja a gyárilag beállított torziós (rugó) feszültséget.
   1. Egyenesítse ki a sasszeg hajlított végét.
   2. Forgassa el a szövethenger csövét (mintha letekerné a napellenzőt) úgy, hogy a cső alját maga felé húzza.
      Ez csökkenti a sasszegre nehezedő nyomást a könnyebb eltávolítás érdekében.
   3. A szövethenger csövét tartva húzza ki a sasszeget, és dobja ki.

A napellenző helyének meghatározása

1.
   ÜTKÖZÉSI VAGY ZÚZÓDÁSI VESZÉLY.
   Győződjön meg arról, hogy a lakóautón lévő rögzítési felület sík, szilárd szerkezeti alátámasztással rendelkezik ott, ahol a rögzítőelemek áthatolnak a felületen, és biztonságosan és szilárdan megtámasztja a terméket. Ellenkező esetben a termék instabillá válhat, és leválhat, meghajolhat vagy összeomolhat. A figyelmeztetés be nem tartása halált vagy súlyos sérülést okozhat. Keressen egy szilárd szerkezetet a lakóautó falában a felső rögzítő konzolok és a hátsó csatornák (minden rögzítési pont) megtámasztásához.
2. Győződjön meg arról, hogy a kar szerelvények nem korlátozzák az ajtók, ablakok, kihúzható szobák stb. használatát. Lásd (11. ÁBRA).
   Az ablakok fölé történő felszereléshez lásd a "B. Opcionális alkatrészek és készletek" című alfejezetet a hátsó csatorna távtartó készletek megrendeléséhez.
3. FIGYELMEZTETÉS Hagyjon elegendő helyet a bejárati ajtó és a szövet vagy a kihúzható szoba és a szövet között a napellenző dőlésszögének (lejtésének) figyelembe vételéhez. Kerülje az olyan helyet, amely zavarja a bejárati ajtó lengését, amikor a napellenző teljesen ki van húzva. Lásd a "B. Ajtóhézag" című alfejezetet.

ELEKTROMOS KÉSZLETEK FELSZERELÉSE

ÁRAMÜTÉS VESZÉLYE.
Válassza le a 120 Vac tápfeszültséget a lakóautóról. A figyelmeztetés be nem tartása halált vagy súlyos sérülést okozhat.

FIGYELMEZTETÉS
Válassza le a pozitív (+) 12 Vdc csatlakozót az akkumulátorról. Ellenkező esetben a készülék károsodhat. Válassza le a tápfeszültséget a szakaszban található ÖSSZES eljáráshoz.

A (fix / vezetékes) napellenző kapcsoló felszerelése

Használjon megfelelő (a Dometic Corporation által jóváhagyott) pillanatkapcsolót vagy elektronikus vezérlőkapcsolót motor túlterhelés elleni védelemmel.

1. FIGYELMEZTETÉS NE tegye ki a kapcsolót időjárásnak, szélsőséges hőmérsékleteknek vagy hosszú órákon át közvetlen napfénynek. Keressen egy megfelelő helyet a napellenző kapcsoló felszereléséhez.
2. FIGYELMEZTETÉS Szereljen be egy (15 A) biztosítékot (a szerelő által biztosított) a biztosítéktáblába a pozitív (+) 12 Vdc tápfeszültséghez (PIROS vezeték) a kapcsolóhoz. Ellenkező esetben a készülék károsodhat.
3. Vezesse a vezetékeket (a lakóautó belsejében) arra a helyre, ahol a napellenző jobb oldali hardveréhez csatlakozások történnek.
   Hagyjon elegendő vezeték hosszúságot ahhoz, hogy átmenjen a lakóautó külső falán (a lyukat később fúrják) a napellenzőhöz való csatlakozáshoz. A vezeték lyuk helye a jobb oldali hátsó csatorna tetején vagy alján lesz, a napellenző modelljétől függően. Lásd (1. ÁBRA).
4. Végezze el a megfelelő vezeték csatlakozásokat a lakóautó belsejében.
   A napellenzőhöz való vezeték csatlakozások (a lakóautó külső falán keresztül) később történnek. További vezeték szerelési utasításokért lásd a Dometic Corporation kapcsolókészletéhez mellékelt utasításokat (külön kapható).

A sín- és fénykapcsolók felszerelése (ha van)

Használjon megfelelő (a Dometic Corporation által jóváhagyott) nem pillanatkapcsolót.

1. FIGYELMEZTETÉS NE tegye ki a kapcsolót időjárásnak, szélsőséges hőmérsékleteknek vagy hosszú órákon át közvetlen napfénynek. Keressen egy megfelelő helyet a napellenző kapcsoló felszereléséhez.
2. FIGYELMEZTETÉS Szereljen be egy (15 A) biztosítékot (a szerelő által biztosított) a biztosítéktáblába a pozitív (+) 12 Vdc tápfeszültséghez (PIROS vezeték) a kapcsolóhoz. Ellenkező esetben a készülék károsodhat.
3. Vezesse a vezetékeket (a lakóautó belsejében) arra a helyre, ahol a napellenző bal oldali hardveréhez csatlakozások történnek.
   Hagyjon elegendő vezeték hosszúságot ahhoz, hogy átmenjen a lakóautó külső falán (a lyukat később fúrják) a napellenzőhöz való csatlakozáshoz. A vezeték lyuk helye a bal oldali hátsó csatorna tetején vagy alján lesz, a napellenző modelljétől függően. Lásd (1. ÁBRA).
4. Végezze el a megfelelő vezeték csatlakozásokat a lakóautó belsejében.
   A napellenzőhöz való vezeték csatlakozások (a lakóautó külső falán keresztül) később történnek. További vezeték szerelési utasításokért lásd a Dometic Corporation kapcsolókészletéhez mellékelt utasításokat.

A gyújtás / biztonsági reteszelő rendszer felszerelése

ÜTKÖZÉSI VAGY ZÚZÓDÁSI VESZÉLY.
NE szerelje fel a terméket anélkül, hogy gyújtás/biztonsági reteszelő rendszert is felszerelne. Ellenkező esetben szállítás közben véletlen működés fordulhat elő. A figyelmeztetés be nem tartása halált vagy súlyos sérülést okozhat.

A gyújtás / biztonsági reteszelő rendszer csak lakóautókra vonatkozik.

1. FIGYELMEZTETÉS Szereljen be egy (3 A) biztosítékot (a szerelő által biztosított) a biztosítéktáblába a pozitív (+) 12 Vdc gyújtásvezérléshez (RÓZSASZÍN vezeték) a gyújtás reteszeléshez. Ellenkező esetben a készülék károsodhat.
2. Végezze el a megfelelő vezeték csatlakozásokat.
   A gyújtás reteszelésnek KI kell szakítania az áramkört (meg kell szakítania az áramellátást) a napellenzőhöz, amikor a gyújtás BE van kapcsolva. További vezeték szerelési utasításokért lásd a Dometic Corporation gyújtás reteszelő készletéhez mellékelt utasításokat (külön kapható).

A LED-es fénykapcsoló felszerelése (ha van)

Egy LED-es fénykapcsoló (a szerelő által biztosított) szükséges a LED-es fénysávval felszerelt napellenző modellekhez, akár a falon, akár a henger csőben.

Hagyja ki ezt az alfejezetet, ha a napellenző NINCS LED-es fénysávval felszerelve.

1. FIGYELMEZTETÉS NE tegye ki a kapcsolót időjárásnak, szélsőséges hőmérsékleteknek vagy hosszú órákon át közvetlen napfénynek. Keressen egy megfelelő helyet a LED-es kapcsoló felszereléséhez.
2. FIGYELMEZTETÉS Szereljen be egy (3 A) biztosítékot (a szerelő által biztosított) a biztosítéktáblába a pozitív (+) 12 Vdc tápfeszültséghez (PIROS vezeték) a kapcsolóhoz. Ellenkező esetben a készülék károsodhat.
   Alternatív megoldásként egy (3 A) soros biztosíték is használható a pozitív (+) 12 Vdc tápfeszültség (PIROS vezeték) és a LED-es kapcsoló között.
3. Vezesse a vezetékeket (a lakóautó belsejében) arra a helyre, ahol a napellenző hardveréhez csatlakozások történnek.
   Hagyjon elegendő vezeték hosszúságot ahhoz, hogy átmenjen a lakóautó külső falán (a lyukat később fúrják) a napellenzőhöz való csatlakozáshoz. A vezeték lyuk helye a jobb oldali hátsó csatorna tetején vagy alján lesz, a napellenző modelljétől függően. Lásd (1. ÁBRA).
4. Végezze el a megfelelő vezeték csatlakozásokat a lakóautó belsejében.
   A napellenzőhöz való vezeték csatlakozások (a lakóautó külső falán keresztül) később történnek. További vezeték szerelési utasításokért lásd a LED-es fénykapcsolójához mellékelt utasításokat.

SZERELJE FEL A NAPELLENZŐT

A következő figyelmeztetések be nem tartása halált vagy súlyos sérülést okozhat:

• ÜTKÖZÉSI VAGY ZÚZÓDÁSI VESZÉLY. Ezt a terméket ellenőrzött környezetben (beltérben) kell felszerelni. NE szerelje fel a terméket szeles időben, vagy ha szél várható. Ellenkező esetben a termék kiszámíthatatlanul mozoghat, instabillá válhat, és leválhat, meghajolhat vagy összeomolhat.
• TŰZ- VAGY ÁRAMÜTÉS VESZÉLYE. Győződjön meg arról, hogy nincsenek akadályok (vezetékek, csövek stb.) a lakóautó tetejében, padlójában vagy falaiban. Zárja el a gázellátást, válassza le a 120 Vac tápfeszültséget a lakóautóról, és válassza le a pozitív (+) 12 Vdc kapcsot az akkumulátorról MIELŐTT fúrna vagy vágna a lakóautóba. Ezen figyelmeztetések be nem tartása halált vagy súlyos sérülést okozhat.

FIGYELMEZTETÉS
A következő figyelmeztetések be nem tartása a termék vagy a tulajdon károsodását okozhatja:

• MINDIG használjon tömítőanyagot (tiszta) alkatrészeken és felületeken, ahol a rögzítők a lakóautó falába, tetejébe vagy padlójába kerülnek. Ellenkező esetben vízszivárgás léphet fel.
• A helyes működés és megjelenés biztosítása érdekében a hátsó csatornákat sík felületre, vízszintesen szerelje fel, és tartsa egymással párhuzamosan.

A napellenző anyagának behelyezése a napellenző sínjébe

ÜTKÖZÉSI VAGY ZÚZÓDÁSI VESZÉLY.
NE távolítsa el a LED-sínt a napellenző anyagáról (ha van). Ellenkező esetben a napellenző anyaga leválhat a napellenző sínjéről (a lakóautón), és a napellenző gyorsan kinyílhat, leválhat, meghajolhat vagy összeomolhat. Ezen figyelmeztetés be nem tartása halált vagy súlyos sérülést okozhat.

Ha a LED-fénycsík NEM kívánatos, akkor szabványos anyagot KELL használni. Ellenkező esetben eltávolíthatja a LED-fénycsíkot a LED-sínből, és üresen hagyhatja a LED-sínt az anyagon.

1. FIGYELMEZTETÉS NE tekerjen le többet, mint 1 fordulatot az anyagból, mert ez problémákat okozhat a napellenző helyes zárásában és nyitásában. Tekerje le a napellenző anyagát 1 fordulattal, mielőtt az anyagot (napellenző görgővédővel, ha van) a napellenző sínjébe helyezi.
   Az 1 fordulatnyi letekerés elegendő helyet biztosít a lakóautó fala és a napellenző hardvere között ahhoz, hogy a napellenző anyagát a napellenző sínjébe vezesse.
2.
   EMELÉSI VESZÉLY.
   A termék emelésénél használjon megfelelő emelési technikát és ellenőrzést. Ezen óvintézkedés be nem tartása sérülést okozhat.
   FIGYELMEZTETÉS Tartsa a két kartartót egymással párhuzamosan, hogy elkerülje a csavarodást. Miközben egy személy mindkét kartartót megragadja, óvatosan emelje fel a teljes napellenző szerelvényt függőlegesen. Ezután vigye a napellenzőt az előkészített (szélesített) napellenző sínvégéhez. Lásd (12. ÁBRA).

3. Miközben egy személy a napellenző anyagát (napellenző görgővédővel, ha van) a napellenző sínjébe vezeti, óvatosan mozgassa (vigye) a napellenző hardver szerelvényt a kívánt helyre. Lásd (12. ÁBRA).
   Szükség lehet egy fellépőre a napellenző sín eléréséhez. Legalább két másik személyre van szükség a hardver tartásához és irányításához, amíg a felső rögzítő konzolok és a hátsó csatornák helyesen vannak felszerelve.

A felső rögzítő konzolok rögzítése

1. Amikor a napellenző a meghatározott helyen van, helyezze a felső rögzítő konzolokat (kartartóval) közvetlenül a napellenző sínje alá és azzal párhuzamosan. Lásd (1. ÁBRA) és (13. ÁBRA).
   A helyes napellenző hely meghatározásához lásd a "D. A napellenző helyének meghatározása" című alfejezetet. A motoros kartartó MINDIG a napellenző jobb oldalára van felszerelve. Egyes napellenző sínek széles cseppcsatornával rendelkeznek, hogy felfogják a vizet, amikor az a lakóautó tetejéről lefolyik. Ha a napellenző sínje túl széles, szükség lehet a felső rögzítő konzolok helyzetének csökkentésére, hogy elkerülje az FRTA-val való ütközést.

2. Miközben a kartartókat biztonságosan a helyükön tartja, jelölje meg a felső rögzítő furatok helyét (bal és jobb oldali felső rögzítő konzol nyílásai). Lásd (13. ÁBRA).
3. Vezetékfurat a motoros kartartóhoz. Lásd (1. ÁBRA).
   A motoros kartartó MINDIG a napellenző JOBB oldalára van felszerelve. A kábelköteg helyét a napellenző modellje határozza meg. A hátsó csatornán vagy egy bevágás van felül, vagy egy furat alul, hogy a vezetékek áthaladjanak a lakóautó falán.
   1. Ha a vezetékek a hátsó csatorna ALJÁN haladnak át a lakóautó falán, ugorjon a (4) lépésre.
   2. Ha a vezetékek a hátsó csatorna TETEJÉN haladnak át a lakóautó falán, jelölje meg a vezetékfurat (bevágás) helyét.
4. Mozgassa ki a kartartókat az útból.
5. Fúrjon 3/16' átmérőjű furatokat a megjelölt rögzítő furatok helyén keresztül a lakóautó szilárd szerkezetébe.
   Fúrjon 7/32' átmérőjű furatokat, ha acélba fúr.
6. Fúrjon (1) 5/8' átmérőjű furatot a megjelölt FELSŐ vezetékfurat helyén, és a lakóautó külső falán keresztül.
   Hagyja ki ezt a lépést, ha a vezetékek a JOBB oldali hátsó csatorna ALJÁN haladnak át a lakóautó falán.
7. Teljesen zárt kartartóval helyezze vissza a felső rögzítő konzolokat a falhoz, és igazítsa a rögzítő furatait a lakóautó előre fúrt furataihoz.
8. FIGYELMEZTETÉS Irányítsa a kartartókat a konzolok felszerelése közben. Ha az FRTA súlyát NEM támasztja alá, a lefelé irányuló erő miatt a kartartók oldalra lendülhetnek és károsíthatják a lakóautót. Vigyen fel tömítőanyagot a #14 - 10 x 1-1/2' hatlapfejű csavarok menetére. Ezután helyezzen be és húzzon meg (1) csavart a felső rögzítő konzol külső nyílásán keresztül a lakóautó szilárd szerkezetébe. Lásd (14. ÁBRA).
   Győződjön meg arról, hogy a kartartók teljesen zárva vannak a külső csavarok meghúzása előtt. A zárt kartartók segítik a napellenző általános beállítását.

9. ÜTKÖZÉSI VAGY BECSÍPŐDÉSI VESZÉLY.
   A kartartók a gázrugó feszültsége alatt állnak. Tartsa biztonságosan a kartartókat és az FRTA-t MIELŐTT eltávolítaná a kötéseket. Ellenkező esetben a karok gyorsan és váratlanul kinyúlnak. Ezen figyelmeztetés be nem tartása halált vagy súlyos sérülést okozhat. Miközben biztonságosan tartja a kartartót (elülső csatornát) és az FRTA-t, óvatosan távolítsa el a nejlon kötéseket (és a szalagot, ha van) az elülső és a hátsó csatornák körül. Ezután hagyja, hogy az elülső csatorna lassan kinyíljon, amíg a napellenző anyaga meg nem feszül.
   A letekerhető anyag lazasága lehetővé teszi, hogy a napellenző körülbelül 12' - 18'-et nyíljon ki.
10. Vigyen fel tömítőanyagot a #14 - 10 x 1-1/2' hatlapfejű csavarok menetére. Ezután helyezzen be és húzzon meg (1) csavart a felső rögzítő konzol belső nyílásán keresztül a lakóautó szilárd szerkezetébe. Lásd (15. ÁBRA).

11. Ismételje meg a (3) - (10) lépéseket az ellenkező oldalon a sín és a tartozékok vezetékezéséhez.

Hátsó csatornák rögzítése

1. Távolítsa el a vezetékek fedelét a jobb oldali hátsó csatornáról (ha van). Őrizze meg a későbbi visszaszereléshez.
2. Négyszögesítse ki a hátsó csatornát a lakóautóhoz és az FRTA-hoz. Ezután jelölje meg az alsó rögzítőfuratok helyét (bal és jobb oldali hátsó csatornák). Lásd (1. ÁBRA) és (16. ÁBRA).
   Az ajtó- vagy ablakkerettől való mérés elfogadható.

3. Vezetékfurat a motoros kar szerelvényhez. Lásd (1. ÁBRA).
   A motoros kar szerelvényt MINDIG a napellenző jobb oldalára kell felszerelni. A kábelköteg helyét a napellenző modellje határozza meg. A hátsó csatornán vagy egy bevágás lesz felül, vagy egy lyuk alul, hogy a vezetékek áthaladhassanak a lakóautó falán.
   1. Ha a vezetékek a hátsó csatorna tetején haladnak át a lakóautó falán, ugorjon a (4). lépésre.
   2. Ha a vezetékek a hátsó csatorna alján haladnak át a lakóautó falán, jelölje meg a vezetékfurat helyét.
4. Óvatosan fordítsa el a kar szerelvényt oldalra (úgy, hogy ne legyen útban), hogy láthatóvá váljanak a megjelölt furatok helyei. Lásd (17. ÁBRA).
   Ha a kar túl merev ahhoz, hogy oldalra forduljon, lazítsa meg a csavart a felső rögzítőkonzol belső nyílásán.

5. Fúrjon 3/16' átmérőjű lyukakat a megjelölt rögzítőfuratok helyein keresztül a lakóautó szilárd szerkezetébe.
   Fúrjon 7/32' átmérőjű lyukakat, ha acélba fúr.
6. Fúrjon (1) 5/8' átmérőjű lyukat a megjelölt alsó vezetékfurat helyén és a lakóautó külső falán keresztül.
   Hagyja ki ezt a lépést, ha a bal oldali hátsó csatornát rögzíti, vagy ha a vezetékek a jobb oldali hátsó csatorna tetején haladnak át a lakóautó falán.
7. Fordítsa vissza a hátsó csatornát a helyére, és igazítsa a rögzítőfuratait a lakóautóban előre fúrt lyukakhoz.
   Húzza meg újra a csavart a felső rögzítőkonzol belső nyílásán (ha korábban meglazította a kar szerelvény oldalra fordításához).
8. Vigyen fel tömítőanyagot a 3/16' x 1' oscar szegecsekre (a vevő által biztosított). Ezután helyezze a szegecseket a hátsó csatorna alsó (2) rögzítőfuratán keresztül, és rögzítse a lakóautó szilárd szerkezetéhez. Lásd (18. ÁBRA).
   A szerkezeti hátlapnak (bőrrel együtt) KÖTELEZŐEN 3/8' és 1/2' közötti vastagságúnak kell lennie az oscar szegecsek befogadásához. Alternatív megoldásként szerkezeti csavarok (a szerelő által biztosított) is használhatók a hátsó csatorna rögzítésére, ha a lakóautó szerkezeti hátlappal rendelkezik, amely csavaronként legalább 100 font erőt képes megtartani.

9. Ismételje meg az (1) - (8) lépéseket a másik oldalon.
10. Vigyen fel tömítőanyagot a #14 - 10 x 1-1/2' hatlapfejű csavarok menetére. Ezután helyezze be és húzza meg a csavarokat mindkét felső rögzítőkonzol fennmaradó nyílásain keresztül a lakóautó szilárd szerkezetébe. Lásd (14. ÁBRA) és (15. ÁBRA).

Elektromos csatlakozások a napellenzőhöz

FIGYELMEZTETÉS
A következő figyelmeztetések be nem tartása a termék vagy a tulajdon károsodását okozhatja:

• Győződjön meg arról, hogy a pozitív (+) 12 Vdc-os csatlakozó le van választva az akkumulátorról. Ellenkező esetben a készülék károsodhat.
• MINDIG tömítse le a vezetékeket az időjárás és a nedvesség ellen, ahol a vezetékek belépnek a lakóautó falába, tetejébe vagy padlójába. Ellenkező esetben vízszivárgás léphet fel.
• NE csípje be a vezetékeket, és ne engedje, hogy a vezetékek éles szélekhez dörzsölődjenek. Ha a vezetékek megsérülnek, azokat KÖTELEZŐEN szakképzett szerviztechnikusnak kell kicserélnie.

Használjon gumitömítést (a szerelő által biztosított), amikor a vezetékeket a lakóautó falán vezeti át.

Ha NEM használnak gumitömítést, használjon hőre zsugorodó csövet, ahol a vezetékek áthaladnak a lakóautó falán.

1. MOTOR ÉS KAPCSOLÓ CSATLAKOZÁSOK:
   1. Húzza át a vezetékeket a vezetékfuraton (és a gumitömítésen), és csatlakoztassa a megfelelő vezetékekhez a lakóautó belsejében.
      Ha NEM használnak gumitömítést, győződjön meg arról, hogy a tömítőanyag hatékony és tartós védelmet nyújt a vezetékek sérülése ellen. További vezetékkel kapcsolatos utasításokért lásd a Dometic Corporation kapcsolókészletéhez mellékelt utasításokat.
   2. Csatlakoztassa a motor vezetékeit a gyárilag előre bekötött hardver vezetékekhez (a jobb oldali végzáró közelében). Lásd (19. ÁBRA).
   3. Rögzítsen minden laza motor / hardver vezetéket az elülső csatornában, hogy megakadályozza a becsípődött vagy sérült vezetékeket a napellenző működése közben.

2. ÁRAMSÍN CSATLAKOZÁSOK:
   Az áramsín vezetékei tartalmazzák a sínt és a LED szalagot.
   1. Húzza át a vezetékeket a vezetékfuraton (és a gumitömítésen), és csatlakoztassa a megfelelő vezetékekhez a lakóautó belsejében.
      Ha NEM használnak gumitömítést, győződjön meg arról, hogy a tömítőanyag hatékony és tartós védelmet nyújt a vezetékek sérülése ellen. További vezetékkel kapcsolatos utasításokért lásd a Dometic Corporation kapcsolókészletéhez mellékelt utasításokat.
   2. Csatlakoztassa az áramsín / LED vezetékeit a gyárilag előre bekötött hardver vezetékekhez (a bal oldali végzáró közelében). Lásd (20. ÁBRA).
   3. Rögzítsen minden laza áramsín / hardver vezetéket az elülső csatornában, hogy megakadályozza a becsípődött vagy sérült vezetékeket a napellenző működése közben.

3. LED SÍN VILÁGÍTÁS CSATLAKOZÁSOK (HA VAN):
   Hagyja ki ezt a lépést, ha a napellenző NEM rendelkezik LED fényszalaggal.
   1. Húzza át a vezetékeket a vezetékfuraton (és a gumitömítésen).
      Ha NEM használnak gumitömítést, győződjön meg arról, hogy a tömítőanyag hatékony és tartós védelmet nyújt a vezetékek sérülése ellen.
   2. Csatlakoztassa a LED kapcsoló vezetékeit a gyárilag előre bekötött LED fényszalaghoz.
      További vezetékkel kapcsolatos utasításokért lásd a LED kapcsolókészlethez (a szerelő által biztosított) mellékelt utasításokat.
   3. Rögzítse a vezetékeket, hogy megakadályozza a becsípődést vagy más sérülést a napellenző működése közben.
      Hagyjon elegendő lazaságot a vezetékekben, hogy biztonságosan alkalmazkodjanak az esetleges szövetmozgáshoz.
4. SZÍN KÓDOK A VEZETÉK CSATLAKOZÁSOKHOZ
   Minden vezeték csatlakozást kikapcsolt állapotban kell elvégezni. Ennek elmulasztása váratlan működést vagy a termék károsodását okozhatja.
   1. Jobb oldali kar (motor vége)
      Piros: 12V +
      Fekete: 12V - (föld)
   2. Bal oldali kar (LED napellenzőhöz)
      Fehér vagy sötét piros: 12V +
      Fekete: 12 V - (föld)
   3. Bal oldali kar (áramcsatorna napellenzőhöz)
      Fehér: 12V + (az áramcsatornához)
      Fekete: 12V + (a csőben lévő LED-hez)
      Zöld: 12V - (föld)

Teljes hátsó csatorna telepítés

1. A napellenző áramellátása mellett zárja be a napellenzőt (teljesen húzza vissza), hogy ellenőrizze, a hardver megfelelően illeszkedik-e. Lásd a "Napellenző bezárása" részt a Használati utasításban.
2.
   Becsípődésveszély.
   Tartson legalább 16 láb (kb. 4,9 méter) vízszintes távolságot a teljesen nyitott napellenző és bármilyen állandó tárgy között. A figyelmeztetés be nem tartása sérülést okozhat. Nyissa ki a napellenzőt (teljesen nyissa ki). Lásd a "Napellenző kinyitása" részt a Használati utasításban.
3. Ellenőrizze, hogy a hátsó csatorna még mindig merőleges-e az RV-re és az FRTA-ra. Lásd (16. ÁBRA).
4.
   Tűz- vagy áramütésveszély.
   Győződjön meg arról, hogy nincsenek akadályok (vezetékek, csövek stb.) az RV tetejében, padlójában és falaiban. Kapcsolja ki a gázellátást, válassza le a 120 Vac áramot az RV-ről, és válassza le a pozitív (+) 12 Vdc kapcsot az akkumulátorról, mielőtt fúrna vagy vágna az RV-be. A figyelmeztetések be nem tartása halált vagy súlyos sérülést okozhat.
5. Használjon (1) pár középső rögzítő furatot vezetőként, fúrjon 3/16' átmérőjű lyukakat az RV szilárd szerkezetébe. Lásd (1. ÁBRA) és (16. ÁBRA).
   A vezetéktakarót (ha van) el kell távolítani a jobb oldali hátsó csatornáról a középső rögzítő furatok eléréséhez. A középső rögzítő furatok a támaszték felett vagy alatt lehetnek. Fúrjon 7/32' átmérőjű lyukakat, ha acélba fúr.
6. Ellenőrizze, hogy a vezetékek (ha vannak) nincsenek-e a hardver és az RV fala között a rögzítők meghúzása előtt.
7. Vigyen fel tömítőanyagot a 3/16' x 1' oscar szegecsekre (a vevő által biztosított). Ezután helyezze a szegecseket a hátsó csatornán keresztül (középső rögzítő furatok) és rögzítse az RV szilárd szerkezetéhez. Lásd (18. ÁBRA).
   A szerkezeti hátlapnak (bőrrel) 3/8' és 1/2' vastagnak kell lennie az oscar szegecsek befogadásához. Alternatív megoldásként szerkezeti csavarok (a szerelő által biztosított) is használhatók a hátsó csatorna rögzítésére, ha az RV szerkezeti hátlappal rendelkezik, amely legalább 100 font erőt képes elviselni csavaronként.
8. Ismételje meg a (3) - (7) lépéseket a másik oldalon.
9. Helyezze vissza a vezetéktakarókat mindkét hátsó csatornára (ha van).
10. Kapcsolja vissza az áramot a napellenzőhöz, és zárja be a napellenzőt (teljesen húzza vissza).

A napellenző szövet rögzítése a napellenző sínhez

1. A napellenző áramellátása mellett nyissa ki és zárja be a napellenzőt négyszer vagy ötször, hogy a napellenző szövet természetes módon beállhasson. Lásd a Használati utasítást.
2. Ellenőrizze a napellenző szövetének beállítását és a hardver megfelelő illeszkedését.
   1. Ha eltérés van, állítsa be a kar szerelvényt a hátsó csatorna és a felső rögzítő konzol csavarjainak meglazításával, és mozgassa a hátsó csatornát ennek megfelelően. (Húzza meg újra a csavarokat.)
   2. Ciklusolja újra a napellenzőt a beállítás ellenőrzéséhez.
3. Győződjön meg arról, hogy a kar szerelvények még mindig megfelelően illeszkednek, majd jelölje meg a napellenző szövet széleinek helyét a napellenző sínen.
4. Húzza ki a napellenző szövetének egyik szélét körülbelül 1/4'-rel a megjelölt helyzeten túl. Ezután rögzítse #6 x 7/16' TEK csavarral a napellenző sínen keresztül (körülbelül 2'-re a szövet szélétől). Lásd (21. ÁBRA)

5. Húzza meg a napellenző szövetének szemközti szélét körülbelül 3/4'-rel. Ezután rögzítse #6 x 7/16' TEK csavarral a napellenző sínen keresztül (körülbelül 2'-re a szövet szélétől).

TELEPÍTÉS ELLENŐRZÉSE

Működés Tesztelése

A napellenzőre kapcsolt áramellátás mellett működtesse a napellenzőt a Használati Utasításnak megfelelően, hogy ellenőrizze, minden alkatrész megfelelően működik-e.

Napellenző Rögzítése Utazáshoz

1. Teljesen zárja be a napellenzőt. Lásd a "Napellenző Bezárása" részt a Használati Utasításban.
2. Ellenőrizze, hogy a napellenző biztonságosan rögzítve van-e az utazáshoz. Lásd a "Napellenző Előkészítése Utazáshoz" részt a Használati Utasításban.

Őrizze Meg a Dokumentációt

Az utasítások értékes információkat tartalmaznak a termék használatával és a fogyasztók biztonságával kapcsolatban.

Őrizze meg MIND a Telepítési, mind a Használati Utasítást (Installation and OperatInstall Awning).

USA
SZERVIZ IRODA (SERVICE OFFICE)
Dometic Corporation
1120 North Main Street
Elkhart, IN 46514

SZERVIZ KÖZPONT & KERESKEDŐI HELYSZÍNEK Látogasson el ide: www.eDometic.com

REVISION E
Form No. 3316039.000 1/18
(French 3316040.000_E)
©2018 Dometic Corporation
LaGrange, IN 46761

Hivatkozások

• Szerviz Alkatrészek Kategória Szerint (Service Parts by Category)

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Dometic 9100 elektromos napellenző használati útmutatója letöltése

Elérhető nyelvek
