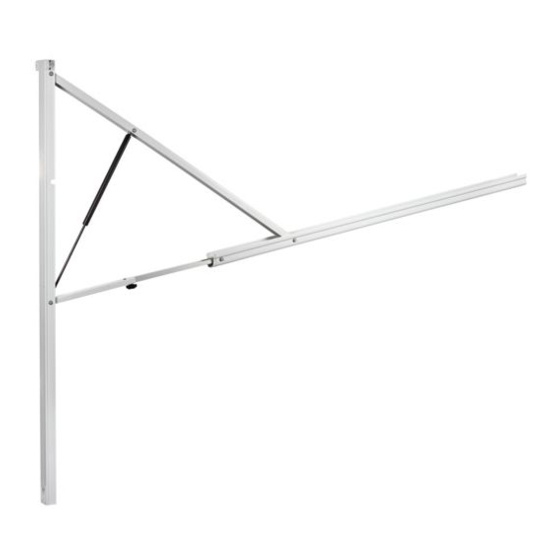

Dometic 9100 Elektrikli Tente Kılavuzu

BELGE SEMBOLLERİ

Fiziksel yaralanmayla ilgili OLMAYAN ek bilgileri gösterir.

Adım adım talimatları gösterir.

ÖNEMLİ GÜVENLİK TALİMATLARI

Bu kılavuz, kaza ve yaralanma riskini ortadan kaldırmanıza veya azaltmanıza yardımcı olacak güvenlik bilgileri ve talimatlar içerir.

Güvenlik Bilgilerini Tanıyın

Bu, güvenlik uyarı sembolüdür. Sizi olası fiziksel yaralanma tehlikelerine karşı uyarmak için kullanılır. Olası yaralanma veya ölümden kaçınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.

Sinyal Kelimelerini Anlayın

Bir sinyal kelimesi, güvenlik mesajlarını ve mal hasarı mesajlarını tanımlayacak ve tehlike ciddiyetinin derecesini veya düzeyini gösterecektir.

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.

Kaçınılmadığı takdirde küçük veya orta dereceli yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.

DİKKAT fiziksel yaralanmayla ilgili OLMAYAN uygulamaları ele almak için kullanılır.

Ek Yönergeler

Olası yaralanma veya ölümden kaçınmak için tüm güvenlik bilgilerini ve talimatlarını okuyun ve uygulayın.
Bu ürünü kurmadan, kullanmadan, bakımını yapmadan veya bakımını yapmadan önce bu talimatları okuyun ve anlayın.
Bu ürünün yanlış kurulumu, çalıştırılması, bakımı veya muhafazası ciddi yaralanmalara yol açabilir. Tüm talimatları izleyin.

Kurulum, aşağıdaki standartların en son sürümü de dahil olmak üzere geçerli tüm yerel ve ulusal yasalara UYGUN OLMALIDIR:

ABD

• ANSI/NFPA70, Ulusal Elektrik Yasası (NEC)
• ANSI/NFPA 1192, Karavanlar Yasası

KANADA

• CSA C22.1, Bölüm l & ll, Kanada Elektrik Yasası
• CSA Z240 RV Serisi, Karavanlar

Genel Güvenlik Mesajları

Aşağıdaki uyarılara uyulmaması ölüm veya ciddi yaralanmayla sonuçlanabilir:

• Bu ürün, kalifiye bir servis teknisyeni tarafından KURULMALI ve bakımı yapılmalıdır.
• Bu ürünü hiçbir şekilde DEĞİŞTİRMEYİN. Değişiklik son derece tehlikeli olabilir.
• DARBE VEYA EZİLME TEHLİKESİ. Bu ürün kontrollü bir ortamda (içeride) kurulmalıdır. Rüzgarlı havalarda veya rüzgar beklenirken ürünü KURMAYIN. Aksi takdirde, ürün tahmin edilemez bir şekilde hareket edebilir, dengesiz hale gelebilir ve ayrılabilir, bükülebilir veya çökebilir.

GENEL BİLGİLER

Birlikte Verilen Donanım

(2) 1/4' - 20 x 3/4' Altı Köşe Başlı Vida
(2) 1/4' Yaylı Rondela
(8) #14 - 10 x 1-1/2' Altı Köşe Başlı Vida
(2) #6 - 20 x 7/16' Kendinden Delen Altı Köşe Başlı Rondelalı Vida

İsteğe Bağlı Bileşenler ve Kitler

(1) 830304
Kapı Makaralı Kit

(1) 830304.003
Kapı Makaralı Kitleri (50'li Paket)

(1) 3308334.006U
Burulma Krank Düzeneği

(1) 3312853.025(#)
Arka Kanal Ara Parça Kiti

(1) 3316287.000
Düğme Anahtarı Kiti

TEKNİK ÖZELLİKLER

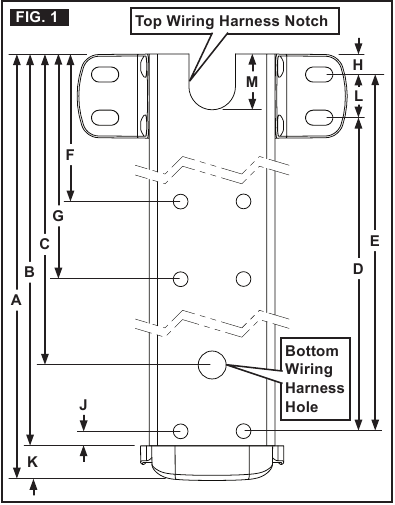

Donanım Boyutları (Arka Kanal)

Kablo demeti konumu, tente modeline bağlı olarak üstte veya altta olabilir.

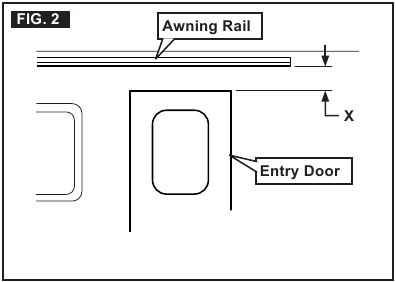

Kapı Boşluğu

Tente rayı ile giriş kapısı arasındaki minimum mesafeler:

	X
8956(X)(X)1.4(X)0(#)	12'
8956(X)(X)2.4(X)0(#)	7'
8956(X)(X)3.4(X)0(#)	6'

Giriş kapısı tentenin ortasına doğru olduğunda, minimum mesafelere 2' ekleyin.

Ölçüm İpuçları

Tentenin uzunluğunu ve konumunu belirlerken, çalışmayı engellememek veya bu bileşenlerden herhangi birini engellememek için kapıları, pencereleri, ışıkları, döşemeyi, sürgülü odayı vb. göz önünde bulundurun.

	8956(X)(X)1.4(X)0(#)	8956(X)(X)2.4(X)0(#)	8956(X)(X)3.4(X)0(#)
A	62-3/4'	66-1/4'	66-1/4'
B	62-1/8'	65-5/8'	65-5/8'
C	60-1/8'	63-5/8'	63-5/8'
D	60-3/4'	64-1/4'	64-1/4'
E	61-1/2'	65'	65'
F	31'	32-7/8'	32-7/8'
G	35-1/4'	N/A	N/A
H	3/8'
J	1/4'
K	5/8'
L	3/4'
M	1-1/2'

MONTAJA HAZIRLIK

Kapı Makarası ve Kenar Koruması (İsteğe Bağlı)

DİKKAT
Giriş kapısının köşesinin tente kumaşına temas etmesine İZİN VERMEYİN. Aksi takdirde, tente kumaşında erken aşınma veya yırtılma meydana gelebilir. Köşeli bir giriş kapısının tente kumaşına temas etme olasılığı varsa, bir kapı makarası kiti (DAHİL DEĞİLDİR) takılmalıdır.

Yuvarlak köşeli kapılar, tente kumaşında hasar olasılığı yoksa kapı makarası kiti gerektirmeyebilir. Kapı makarası kitleri sipariş etmek için "B. İsteğe Bağlı Bileşenler ve Kitler" alt bölümüne bakın.

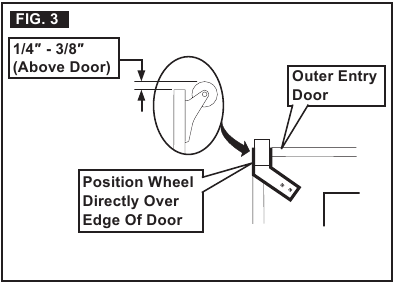

1. Kapı makarasını dış giriş kapısının üst köşesine (menteşenin karşısına) yerleştirin, iki kılavuz deliği aktarın (delin) ve montaj vidalarını yerleştirip sıkın.
   Bkz. (ŞEKİL 3).

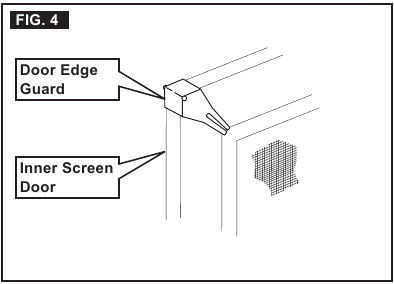

2. Kapı kenar korumasını iç sineklik kapısının üst köşesine (menteşenin karşısına) klipsleyin. Bkz. (ŞEKİL 4).


Tente Rayını Hazırlayın ve Kumaşı Takın

DİKKAT

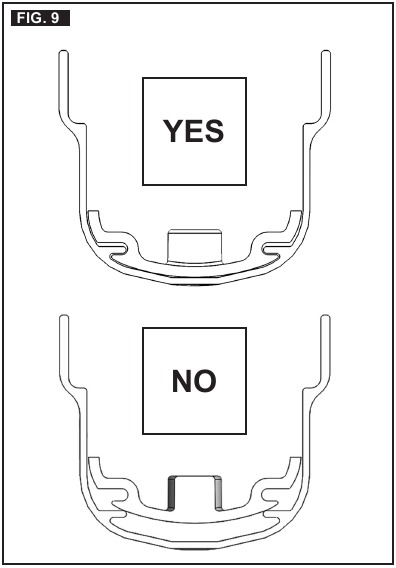

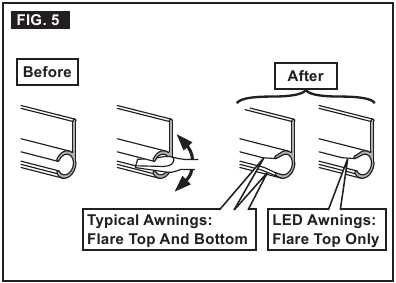

Tente kumaşını takmadan önce tente rayının RV zeminine paralel olduğundan ve eğrilmiş veya kıvrılmış OLMADIĞINDAN emin olun. Tente rayı düz DEĞİLSE, tente kumaşı buruşabilir veya esneyebilir. Tente kumaşının takılacağı istenen tente rayı ucunu (RV üzerinde) seçin. Düz uçlu bir tornavida ile rayın o ucunu açın (genişletin) ve keskin kenarları çıkarın (eğeleyin).
Bkz. (ŞEKİL 5).

Tente LED ışıklarla donatılmışsa, SADECE üst (tente rayı açıklığının) kısmını açın.

Tenteyi Montaja Hazırlayın

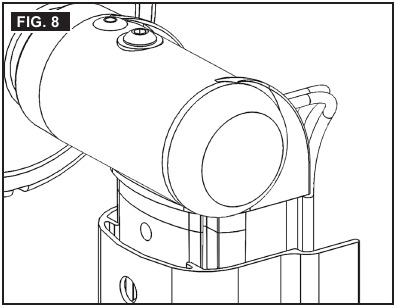

Tente donanımı, RV'ye takılmadan önce küçük bir hazırlık gerektirir.

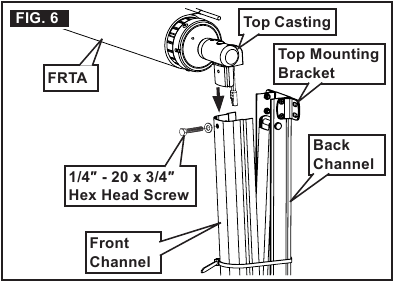

1. Kumaş hasarını önlemek için kumaş makarası borusu tertibatını (FRTA) temiz, iyi dolgulu bir "V" oluğuna (veya diğer iyi korunmuş bir yüzeye) dikkatlice yerleştirin.
2.
   DARBE VEYA SIKIŞMA TEHLİKESİ.
   Üst döküm ön kanala sabitlenene, tente kumaşı tente rayına takılana ve kol tertibatı RV'ye monte edilene kadar bağları (her bir kol tertibatının etrafına sarılmış) ÇIKARMAYIN. Kol tertibatları gazlı amortisörden gelen gerilim altındadır. Bu bağların çıkarılması, kolların hızlı ve beklenmedik bir şekilde uzamasına neden olabilir. Bu uyarıya uyulmaması ölüm veya ciddi yaralanmaya neden olabilir. Her bir üst dökümü karşılık gelen ön kanala yerleştirin. Bkz. (ŞEKİL 6).
   RH kol tertibatı (ön kanal) tente motoru için önceden kablolanmıştır.


3.
   DARBE VEYA EZİLME TEHLİKESİ.

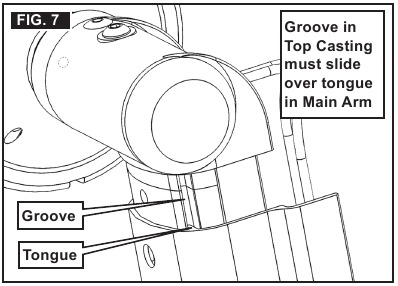

   Üst Dökümü Dilin ARKASINA YERLEŞTİRMEYİN. Tente makarası tertibatı düzgün şekilde tutulmamıştır ve ayrılabilir. Bu uyarıya uyulmaması mal kaybına, ciddi yaralanmaya veya ölüme neden olabilir.

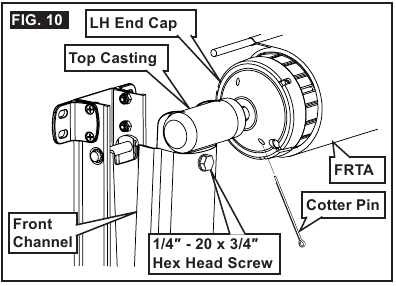

4. 1/4' - 20 x 3/4' altıgen başlı vida ve 1/4' yaylı rondela kullanarak RH ön kanalını RH üst dökümüne sabitleyin. Bkz. (ŞEKİL 6).
5. LH tarafı için () adımını tekrarlayın. Bkz. (ŞEKİL 10).

6.
   DARBE VEYA SIKIŞMA TEHLİKESİ.
   HER İKİ üst döküm de karşılık gelen ön kanallara sabitlenene kadar burulma çubuğundan (uç kapakta) kopilya pimini ÇIKARMAYIN. Aksi takdirde, hızlı döküm dönüşü meydana gelir. Yay gerginliği, donanımı ve/veya kumaş makarası borusunu hızlı ve beklenmedik bir şekilde döndürmeye çalışacaktır. Bu uyarıya uyulmaması ölüm veya ciddi yaralanmaya neden olabilir. Sol burulma çubuğundan (LH uç kapağı) kopilya pimini çıkarın. Bkz. (ŞEKİL 10).
   Kopilya piminin çıkarılması, fabrikada önceden ayarlanmış burulma (yay) gerginliğini serbest bırakacaktır.
   1. Kopilya piminin bükülmüş ucunu düzeltin.
   2. Tüpün altını kendinize doğru çekerek kumaş makarası borusunu (tenteyi açıyormuş gibi) döndürün.
      Bu, daha kolay çıkarılması için kopilya pimi üzerindeki basıncı azaltacaktır.
   3. Kumaş makarası borusunu tutarken kopilya pimini dışarı çekin ve atın.

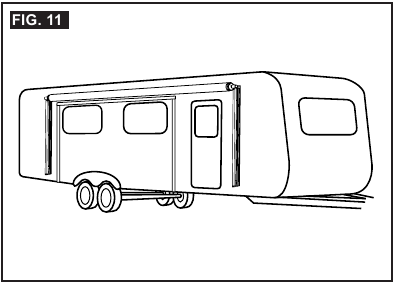

Tente Yerini Belirleyin

1.
   DARBE VEYA EZİLME TEHLİKESİ.
   RV üzerindeki montaj yüzeyinin düz olduğundan, bağlantı elemanlarının yüzeye nüfuz ettiği yerde sağlam bir yapısal desteğe sahip olduğundan ve ürünü güvenli ve emniyetli bir şekilde destekleyeceğinden emin olun. Aksi takdirde, ürün dengesiz hale gelebilir ve ayrılabilir, bükülebilir veya çökebilir. Bu uyarıya uyulmaması ölüm veya ciddi yaralanmaya neden olabilir. Üst montaj braketleri ve arka kanalların (tüm montaj noktaları) desteği için RV duvarında sağlam bir yapı bulun.
2. Kol tertibatlarının kapıların, pencerelerin, sürgülü odaların vb. kullanımını kısıtlamadığından emin olun. Bkz. (ŞEKİL 11).
   Pencerelerin üzerine monte etmek için, arka kanal ara parçası kitleri sipariş etmek için "B. İsteğe Bağlı Bileşenler ve Kitler" alt bölümüne bakın.
3. DİKKAT Tente eğimini (eğim) karşılamak için giriş kapısı ile kumaş veya sürgülü oda ile kumaş arasında yeterli boşluk bırakın. Tente tamamen açıkken giriş kapısı salınımına müdahale eden konumdan kaçının. "B. Kapı Boşluğu" alt bölümüne bakın.

ELEKTRİK KİTLERİNİ TAKIN

ELEKTRİK ÇARPMASI TEHLİKESİ.
RV'den 120 Vac gücünü kesin. Bu uyarıya uyulmaması ölüm veya ciddi yaralanmaya neden olabilir.

DİKKAT
Pozitif (+) 12 Vdc terminalini besleme aküsünden ayırın. Aksi takdirde, üniteye zarar gelebilir. Bu bölümdeki TÜM prosedürler için gücü kesin.

Tente Anahtarını (Sabit / Kablolu) Takın

Motor aşırı yük korumalı doğru (Dometic Corporation onaylı) anlık anahtar veya elektronik kontrol anahtarı kullanın.

1. DİKKAT Anahtarı havaya, aşırı sıcaklıklara veya doğrudan güneş ışığında uzun saatlere maruz bırakmayın. Tente anahtarı montajı için uygun bir yer bulun.
2. DİKKAT Anahtara pozitif (+) 12 Vdc güç kaynağı (KIRMIZI kablo) için sigorta panelinde (15 A) bir sigorta (montajcı tarafından sağlanır) takın. Aksi takdirde, üniteye zarar gelebilir.
3. Kablolamayı (RV içinde), tente sağ donanımına bağlantıların yapılacağı genel konuma yönlendirin.
   Tente bağlantısı için RV dış duvarından (delik daha sonra açılacaktır) geçecek kadar kablo uzunluğu bırakın. Kablo deliği konumu, tente modeline bağlı olarak RH arka kanalının üstünde veya altında olacaktır. Bkz. (ŞEKİL 1).
4. RV içinde uygun kablo bağlantılarını yapın.
   Tenteye (RV dış duvarından) kablo bağlantıları daha sonra yapılacaktır. Ek kablolama talimatları için Dometic Corporation anahtar kitinizle (ayrı olarak mevcuttur) birlikte verilen talimatlara bakın.

Ray ve Işık Anahtarlarını Takın (Varsa)

Doğru (Dometic Corporation onaylı) anlık olmayan anahtar kullanın.

1. DİKKAT Anahtarı havaya, aşırı sıcaklıklara veya doğrudan güneş ışığında uzun saatlere maruz bırakmayın. Tente anahtarı montajı için uygun bir yer bulun.
2. DİKKAT Anahtara pozitif (+) 12 Vdc güç kaynağı (KIRMIZI kablo) için sigorta panelinde (15 A) bir sigorta (montajcı tarafından sağlanır) takın. Aksi takdirde, üniteye zarar gelebilir.
3. Kablolamayı (RV içinde), tente sol donanımına bağlantıların yapılacağı genel konuma yönlendirin.
   Tente bağlantısı için RV dış duvarından (delik daha sonra açılacaktır) geçecek kadar kablo uzunluğu bırakın. Kablo deliği konumu, tente modeline bağlı olarak LH arka kanalının üstünde veya altında olacaktır. Bkz. (ŞEKİL 1).
4. RV içinde uygun kablo bağlantılarını yapın.
   Tenteye (RV dış duvarından) kablo bağlantıları daha sonra yapılacaktır. Ek kablolama talimatları için Dometic Corporation anahtar kitinizle birlikte verilen talimatlara bakın.

Ateşleme / Güvenlik Kilitleme Sistemini Takın

DARBE VEYA EZİLME TEHLİKESİ.
Bir ateşleme/güvenlik kilitleme sistemi takmadan ürünü TAKMAYIN. Aksi takdirde, nakliye sırasında yanlışlıkla çalıştırma meydana gelebilir. Bu uyarıya uyulmaması ölüm veya ciddi yaralanmaya neden olabilir.

Ateşleme / güvenlik kilitleme sistemi yalnızca motorlu karavanlar için geçerlidir.

1. DİKKAT Ateşleme kilidine pozitif (+) 12 Vdc ateşleme kontrolü (PEMBE kablo) için sigorta panelinde (3 A) bir sigorta (montajcı tarafından sağlanır) takın. Aksi takdirde, üniteye zarar gelebilir.
2. Uygun kablo bağlantılarını yapın.
   Ateşleme AÇIK olduğunda ateşleme kilidi tenteye giden devreyi (gücü kesmelidir). Ek kablolama talimatları için Dometic Corporation ateşleme kilitleme kitinizle (ayrı olarak mevcuttur) birlikte verilen talimatlara bakın.

LED Işık Anahtarını Takın (Varsa)

Duvara veya makara borusuna bir LED ışık şeridi ile donatılmış tente modelleri için bir LED ışık anahtarı (montajcı tarafından sağlanır) gereklidir.

Tente bir LED ışık şeridi ile donatılmamışsa bu alt bölümü atlayın.

1. DİKKAT Anahtarı havaya, aşırı sıcaklıklara veya doğrudan güneş ışığında uzun saatlere maruz bırakmayın. LED anahtarı montajı için uygun bir yer bulun.
2. DİKKAT Anahtara pozitif (+) 12 Vdc güç kaynağı (KIRMIZI kablo) için sigorta panelinde (3 A) bir sigorta (montajcı tarafından sağlanır) takın.
   Alternatif olarak, pozitif (+) 12 Vdc güç kaynağı (KIRMIZI kablo) ile LED anahtarı arasında (3 A) bir hat içi sigorta kullanılabilir.
3. Kablolamayı (RV içinde), tente donanımına bağlantıların yapılacağı genel konuma yönlendirin.
   Tente bağlantısı için RV dış duvarından (delik daha sonra açılacaktır) geçecek kadar kablo uzunluğu bırakın. Kablo deliği konumu, tente modeline bağlı olarak RH arka kanalının üstünde veya altında olacaktır. Bkz. (ŞEKİL 1).
4. RV içinde uygun kablo bağlantılarını yapın.
   Tenteye (RV dış duvarından) kablo bağlantıları daha sonra yapılacaktır. Ek kablolama talimatları için LED ışık anahtarınızla birlikte verilen talimatlara bakın.

TENTE KURULUMU

Aşağıdaki uyarılara uyulmaması ölüm veya ciddi yaralanmaya neden olabilir:

• DARBE VEYA SIKIŞMA TEHLİKESİ. Bu ürün kontrollü bir ortamda (iç mekan) kurulmalıdır. Rüzgarlı havalarda veya rüzgar beklenirken ürün KURULUMU YAPMAYIN. Aksi takdirde, ürün öngörülemeyen şekilde hareket edebilir, dengesiz hale gelebilir ve ayrılabilir, bükülebilir veya çökebilir.
• YANGIN VEYA ELEKTRİK ÇARPMASI TEHLİKESİ. RV'nin tavanı, zemini veya duvarlarının içinde herhangi bir engel (kablo, boru vb.) olmadığından emin olun. Gaz beslemesini KAPATIN, 120 Vac gücünü RV'den ayırın ve RV'ye delme veya kesme işleminden ÖNCE pozitif (+) 12 Vdc terminalini besleme aküsünden ayırın. Bu uyarılara uyulmaması ölüm veya ciddi yaralanmaya neden olabilir.

DİKKAT
Aşağıdaki uyarılara uyulmaması ürün veya mal hasarına neden olabilir:

• Bağlantı elemanlarının RV'nin duvarlarına, tavanına veya zeminine girdiği (temiz) parça ve yüzeylerde HER ZAMAN sızdırmazlık maddesi kullanın. Aksi takdirde, su sızıntısı meydana gelebilir.
• Doğru işlev ve görünüm sağlamak için arka kanalları düz bir yüzeye, seviyeye yerleştirin ve birbirine paralel tutun.

Tente Kumaşını Tente Rayına Takın

DARBE VEYA SIKIŞMA TEHLİKESİ.
LED rayını tente kumaşından (varsa) ÇIKARMAYIN. Aksi takdirde, tente kumaşı (RV üzerindeki) tente rayından ayrılabilir ve tentenin hızla uzamasına veya ayrılmasına, bükülmesine veya çökmesine neden olabilir. Bu uyarıya uyulmaması ölüm veya ciddi yaralanmaya neden olabilir.

LED ışık şeridi istenmiyorsa, standart kumaş KULLANILMALIDIR. Aksi takdirde, LED ışık şeridini LED rayından çıkarabilir ve kumaş ipinde boş LED rayı bırakabilirsiniz.

1. DİKKAT Tentenin doğru şekilde kapanması ve açılmasıyla ilgili sorunlara neden olabileceğinden, kumaşın 1 dönüşünden fazlasını AÇMAYIN. Kumaşı (varsa tente rulo kapağıyla birlikte) tente rayına yerleştirmeden önce tente kumaşını 1 devir açın.
   1 devir açmak, tente kumaşını tente rayına yönlendirmek için RV duvarı ile tente donanımı arasında yeterli alan sağlayacaktır.
2.
   KALDIRMA TEHLİKESİ.
   Ürünü kaldırırken uygun kaldırma tekniği ve kontrolü kullanın. Bu uyarıya uyulmaması yaralanmaya neden olabilir.
   DİKKAT Bükülmeyi önlemek için her iki kol tertibatını birbirine paralel tutun. Bir kişi her bir kol tertibatını kavrarken, tüm tente tertibatını dikkatlice dik olarak kaldırın. Ardından tenteyi hazırlanmış (genişletilmiş) tente rayı ucuna taşıyın. Bkz. (ŞEKİL 12).

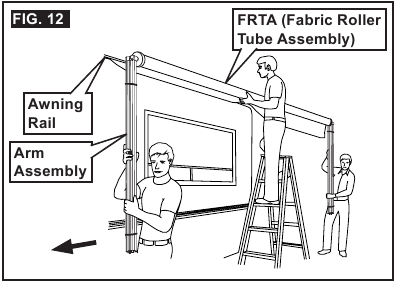

3. Bir kişi tente kumaşını (varsa tente rulo kapağıyla birlikte) tente rayına yönlendirirken, tente donanım tertibatını dikkatlice istenen konuma hareket ettirin (taşıyın). Bkz. (ŞEKİL 12).
   Tente rayına ulaşmak için bir basamaklı merdiven gerekebilir. Üst montaj braketleri ve arka kanallar doğru şekilde takılana kadar donanımı tutmak ve kontrol etmek için en az iki kişi daha gereklidir.

Üst Montaj Braketlerini Takın

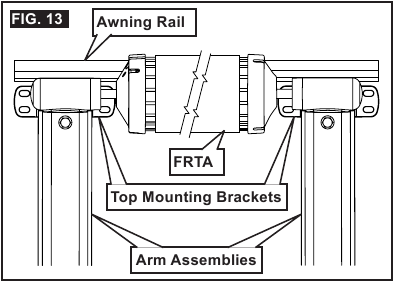

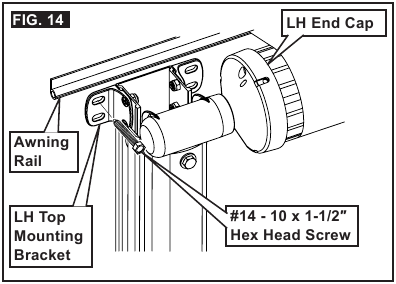

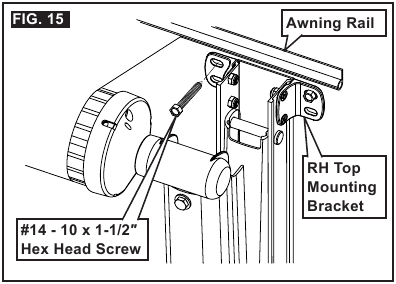

1. Tente önceden belirlenmiş konumdayken, üst montaj braketlerini (kol tertibatıyla birlikte) doğrudan tente rayının altına ve paralel olarak yerleştirin. Bkz. (ŞEKİL 1) ve (ŞEKİL 13).
   Doğru tente konumunu belirlemek için "D. Tente Konumunu Belirleme" alt bölümüne bakın. Motorlu kol tertibatı HER ZAMAN tentenin sağ tarafına takılır. Bazı tente raylarında, RV çatısından akan suyu yakalamak için geniş bir damlama kanalı bulunur. Tente rayı çok genişse, FRTA ile etkileşimi önlemek için üst montaj braketlerinin konumunu alçaltmak gerekebilir.

2. Kol tertibatlarını güvenli bir şekilde yerinde tutarken, üst montaj deliği konumlarını (sol ve sağ üst montaj braketi yuvaları) işaretleyin. Bkz. (ŞEKİL 13).
3. Motorlu kol tertibatı için kablolama deliği. Bkz. (ŞEKİL 1).
   Motorlu kol tertibatı HER ZAMAN tentenin SAĞ tarafına takılır. Kablo demeti konumu tente modeline göre belirlenir. Arka kanalda, kabloların RV duvarından geçmesi için üstte bir çentik veya altta bir delik bulunur.
   1. Kablolar RV duvarından arka kanalın ALT kısmından geçecekse, (4) numaralı adıma geçin.
   2. Kablolar RV duvarından arka kanalın ÜST kısmından geçecekse, kablolama deliği (çentik) konumunu işaretleyin.
4. Kol tertibatlarını yoldan çekin.
5. İşaretli montaj deliği konumlarından ve RV'nin sağlam yapısına 3/16' çapında delikler açın.
   Çeliğe delik açıyorsanız 7/32' çapında delikler açın.
6. İşaretli ÜST kablolama deliği konumunda ve RV'nin dış duvarından (1) 5/8' çapında delik açın.
   Kablolar RV duvarından SAĞ arka kanalın ALT kısmından geçecekse bu adımı atlayın.
7. Kol tertibatı tamamen kapalıyken, üst montaj braketlerini duvara karşı değiştirin ve montaj deliklerini RV'deki önceden açılmış deliklerle hizalayın.
8. DİKKAT Braketleri takarken kol tertibatlarını kontrol edin. FRTA'nın ağırlığı desteklenmediğinde, aşağı doğru kuvvet kol tertibatlarının yana doğru sallanmasına ve RV'ye zarar vermesine neden olabilir. #14 - 10 x 1-1/2' altıgen başlı vida dişlerine sızdırmazlık maddesi uygulayın. Ardından, üst montaj braketinin dış yuvasından ve RV'nin sağlam yapısına (1) vidayı yerleştirin ve sıkın. Bkz. (ŞEKİL 14).
   Dış vidaları sıkmadan önce kol tertibatlarının tamamen kapalı olduğundan emin olun. Kapalı kol tertibatları, tentenin genel hizalanmasına yardımcı olacaktır.

9. DARBE VEYA SIKIŞMA TEHLİKESİ.
   Kol tertibatları gazlı amortisörden gelen gerilim altındadır. Bağları çıkarmadan ÖNCE kol tertibatlarını ve FRTA'yı güvenli bir şekilde tutun. Aksi takdirde, kollar hızla ve beklenmedik bir şekilde uzayacaktır. Bu uyarıya uyulmaması ölüm veya ciddi yaralanmaya neden olabilir. Kol tertibatını (ön kanal) ve FRTA'yı güvenli bir şekilde tutarken, ön ve arka kanalların etrafındaki naylon bağları (ve varsa bandı) dikkatlice çıkarın. Ardından, tente kumaşı gergin olana kadar ön kanalın yavaşça açılmasına izin verin.
   Açılmış kumaştan gelen gevşeklik, tentenin yaklaşık 12' - 18' açılmasına izin verecektir.
10. #14 - 10 x 1-1/2' altıgen başlı vida dişlerine sızdırmazlık maddesi uygulayın. Ardından, üst montaj braketinin iç yuvasından ve RV'nin sağlam yapısına (1) vidayı yerleştirin ve sıkın. Bkz. (ŞEKİL 15).

11. Ray ve aksesuar kabloları için zıt taraf için (3) ila (10) arasındaki adımları tekrarlayın.

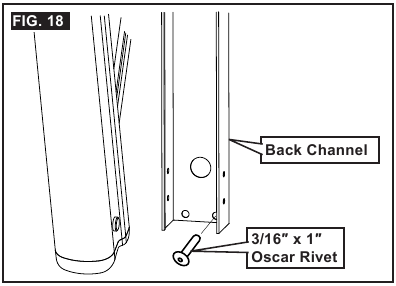

Arka Kanalları Takma

1. RH arka kanalından kablo kapağını çıkarın (varsa). Daha sonra yeniden takmak için saklayın.

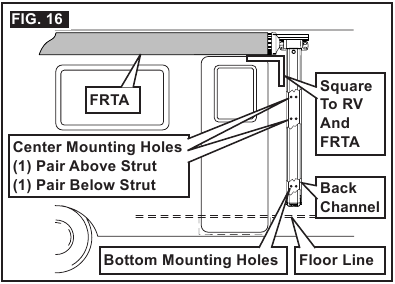

2. Arka kanalı RV ve FRTA'ya göre hizalayın. Ardından alttaki montaj deliği konumlarını işaretleyin (LH ve RH arka kanalları). Bkz. (ŞEK. 1) & (ŞEK. 16).
   Bir kapı veya pencere çerçevesinden ölçüm yapmak kabul edilebilir.

3. Motorlu kol düzeneği için kablo deliği. Bkz. (ŞEK. 1).
   Motorlu kol düzeneği HER ZAMAN tentenin RH tarafına monte edilir. Kablo demeti konumu tente modeline göre belirlenir. Arka kanalda, kabloların RV duvarından geçmesi için üstte bir çentik veya altta bir delik bulunur.
   1. Kablolar RV duvarından arka kanalın ÜST kısmından geçecekse, (4) numaralı adıma geçin.
   2. Kablolar RV duvarından arka kanalın ALT kısmından geçecekse, kablo deliği konumunu işaretleyin.

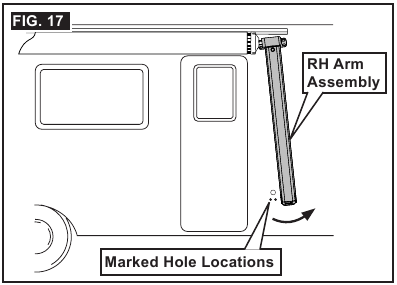

4. İşaretli delik konumlarını ortaya çıkarmak için kol düzeneğini dikkatlice yana doğru çevirin (yoldan çekin). Bkz. (ŞEK. 17).
   Kol yana doğru çevirmek için çok sertse, üst montaj braketinin iç yuvasındaki vidayı gevşetin.

5. İşaretli montaj deliği konumlarından ve RV'nin sağlam yapısına doğru 3/16' çapında delikler açın.
   Çeliğe delik açıyorsanız 7/32' çapında delikler açın.
6. İşaretli ALT kablo deliği konumunda ve RV'nin dış duvarından (1) 5/8' çapında delik açın.
   LH arka kanalı takıyorsanız veya kablolar RV duvarından RH arka kanalının ÜST kısmından geçecekse bu adımı atlayın.
7. Arka kanalı yerine geri çevirin ve montaj deliklerini RV'deki önceden açılmış deliklerle hizalayın.
   Üst montaj braketinin iç yuvasındaki vidayı yeniden sıkın (kol düzeneğini yana çevirmek için daha önce gevşetilmişse).
8. 3/16' x 1' oscar perçinlerine (müşteri tarafından sağlanır) sızdırmazlık maddesi uygulayın. Ardından perçinleri arka kanalın alttaki (2) montaj deliklerinden geçirin ve RV'nin sağlam yapısına sabitleyin. Bkz. (ŞEK. 18).
   Yapısal destek (kaplamalı), oscar perçinlerini barındırmak için 3/8' ila 1/2' kalınlığında OLMALIDIR. Alternatif olarak, RV'nin vida başına en az 100 lb kuvveti destekleyecek yapısal bir desteği varsa, arka kanalı sabitlemek için yapısal vidalar (montajcı tarafından sağlanır) kullanılabilir.

9. Karşı taraf için (1) ila (8) arasındaki adımları tekrarlayın.
10. #14 - 10 x 1-1/2' altıgen başlı vida dişlerine sızdırmazlık maddesi uygulayın. Ardından vidaları her iki üst montaj braketinin kalan yuvalarından geçirin ve RV'nin sağlam yapısına sıkın. Bkz. (ŞEK. 14) & (ŞEK. 15).

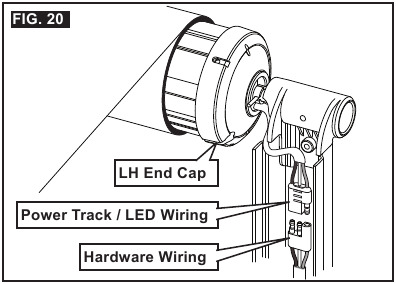

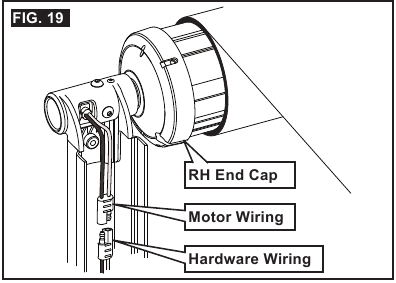

Tenteye Elektrik Bağlantıları

DİKKAT
Aşağıdaki uyarılara uyulmaması ürüne veya mala zarar verebilir:

• Pozitif (+) 12 Vdc terminalinin besleme aküsünden ayrıldığından emin olun. Aksi takdirde, ünite zarar görebilir.
• Kabloların RV'nin duvarlarına, çatısına veya zeminine girdiği yerlerde kabloları HER ZAMAN hava koşullarına ve neme karşı yalıtın. Aksi takdirde, su sızıntısı meydana gelebilir.
• Kabloları SIKIŞTIRMAYIN veya kabloların keskin kenarlara sürtünmesine izin VERMEYİN. Kablolar hasar görürse, kalifiye bir servis teknisyeni tarafından DEĞİŞTİRİLMESİ GEREKİR.

Kabloları RV duvarından geçirirken bir rakor (montajcı tarafından sağlanır) kullanın.

Rakor KULLANILMAZSA, kabloların RV duvarından geçeceği yerde ısıyla daralan boru kullanın.

1. MOTOR VE ANAHTAR BAĞLANTILARI:
   1. Kabloları kablo deliğinden (ve rakorundan) çekin ve RV'nin içindeki uygun kablolara bağlayın.
      Rakor KULLANILMIYORSA, sızdırmazlık maddesinin kablo hasarına karşı etkili ve kalıcı koruma sağlayacağından emin olun. Ek kablolama talimatları için Dometic Corporation anahtar kitinizle birlikte verilen talimatlara bakın.
   2. Motor kablolarını fabrikada önceden kablolanmış donanım kablolarına (RH uç kapağının yakınında) bağlayın. Bkz. (ŞEK. 19).
   3. Tente çalışması sırasında kabloların sıkışmasını veya hasar görmesini önlemek için ön kanalın içindeki herhangi bir gevşek motor / donanım kablosunu sabitleyin.

2. GÜÇ KANALI BAĞLANTILARI:
   Güç kanalı kabloları, kanal ve LED şeridini içerir.
   1. Kabloları kablo deliğinden (ve rakorundan) çekin ve RV'nin içindeki uygun kablolara bağlayın.
      Rakor KULLANILMIYORSA, sızdırmazlık maddesinin kablo hasarına karşı etkili ve kalıcı koruma sağlayacağından emin olun. Ek kablolama talimatları için Dometic Corporation anahtar kitinizle birlikte verilen talimatlara bakın.
   2. Güç kanalı / LED kablolarını fabrikada önceden kablolanmış donanım kablolarına (LH uç kapağının yakınında) bağlayın. Bkz. (ŞEK. 20).
   3. Tente çalışması sırasında kabloların sıkışmasını veya hasar görmesini önlemek için ön kanalın içindeki herhangi bir gevşek güç kanalı / donanım kablosunu sabitleyin.

3. LED RAY AYDINLATMA BAĞLANTILARI (DONANIMLIYSA):
   Tentede LED ışık şeridi YOKSA bu adımı atlayın.
   1. Kabloları kablo deliğinden (ve rakorundan) çekin.
      Rakor KULLANILMIYORSA, sızdırmazlık maddesinin kablo hasarına karşı etkili ve kalıcı koruma sağlayacağından emin olun.
   2. LED anahtar kablolarını fabrikada önceden kablolanmış LED ışık şeridine bağlayın.
      Ek kablolama talimatları için LED anahtar kitinizle (montajcı tarafından sağlanır) birlikte verilen talimatlara bakın.
   3. Tente çalışması sırasında sıkışmayı veya diğer hasarları önlemek için kabloları sabitleyin.
      Olası kumaş hareketini güvenli bir şekilde karşılamak için kablolarda yeterli boşluk bırakın.
4. KABLO BAĞLANTILARI İÇİN RENK KODLARI
   Tüm kablo bağlantıları güç kapalıyken yapılmalıdır. Aksi takdirde, beklenmedik bir çalışma veya üründe hasar meydana gelebilir.
   1. RH Kol (Motor Ucu)
      Kırmızı: 12V +
      Siyah: 12V - (Toprak)
   2. LH Kol (LED Tente İçin)
      Beyaz veya Koyu Kırmızı: 12V +
      Siyah: 12 V - (Toprak)
   3. LH Kol (Güç Kanalı Tenteli)
      Beyaz: 12V + (Güç Kanalına)
      Siyah: 12V + (Tüpteki LED'e)
      Yeşil: 12V - (Toprak)

Arka Kanal Kurulumunu Tamamlama

1. Tente açıkken, donanımın doğru şekilde yerleştiğini doğrulamak için tenteyi kapatın (tamamen geri çekin). Çalıştırma Talimatları'nda "Tenteyi Kapat" bölümüne bakın.
2.
   SIKIŞMA TEHLİKESİ.
   Tamamen açık tente ile herhangi bir sabit nesne arasında en az 16' yatay mesafe bırakın. Bu uyarıya uyulmaması yaralanmaya neden olabilir. Tenteyi açın (tamamen uzatın). Çalıştırma Talimatları'nda "Tenteyi Aç" bölümüne bakın.
3. Arka kanalın hala RV ve FRTA'ya dik olup olmadığını doğrulayın. Bkz. (ŞEK. 16).
4.
   YANGIN VEYA ELEKTRİK ÇARPMASI TEHLİKESİ.
   RV'nin çatısı, zemini ve duvarlarının içinde herhangi bir engel (kablo, boru vb.) olmadığından emin olun. RV'den gaz beslemesini KAPATIN, 120 Vac gücünü kesin ve RV'ye delme veya kesme işleminden ÖNCE besleme aküsünden pozitif (+) 12 Vdc terminalini ayırın. Bu uyarılara uyulmaması ölüm veya ciddi yaralanmaya neden olabilir.
5. Kılavuz olarak (1) çift orta montaj deliğini kullanarak, RV'nin sağlam yapısına 3/16' çapında delikler açın. Bkz. (ŞEK. 1) & (ŞEK. 16).
   Kablo kapağı (varsa), orta montaj deliklerine erişmek için RH arka kanaldan ÇIKARILMALIDIR. Orta montaj delikleri payandanın üstünde veya altında olabilir. Çeliğe delme yapılıyorsa 7/32' çapında delikler açın.
6. Bağlantı elemanlarını sıkmadan önce kabloların (varsa) donanım ve RV duvarı arasında sıkışmadığını doğrulayın.
7. 3/16' x 1' oscar perçinlerine (müşteri tarafından sağlanır) sızdırmazlık maddesi uygulayın. Ardından perçinleri arka kanaldan (orta montaj delikleri) geçirin ve RV'nin sağlam yapısına sabitleyin. Bkz. (ŞEK. 18).
   Yapısal destek (kaplamalı), oscar perçinlerini barındırmak için 3/8' ila 1/2' kalınlığında OLMALIDIR. Alternatif olarak, RV'nin vida başına en az 100 lb kuvveti destekleyecek yapısal desteği varsa, arka kanalı sabitlemek için yapısal vidalar (kurulumcu tarafından sağlanır) kullanılabilir.
8. Karşı taraf için (3) ila (7) arasındaki adımları tekrarlayın.
9. Kablo kapaklarını her iki arka kanala geri takın (varsa).
10. Tenteye tekrar güç verin ve tenteyi kapatın (tamamen geri çekin).

Tente Kumaşını Tente Rayına Sabitleme

1. Tente açıkken, tente kumaşının doğal olarak kendi kendine ayarlanmasına izin vermek için tenteyi dört veya beş kez açıp kapatın. Çalıştırma Talimatları'na bakın.
2. Tente kumaşının hizalamasını ve donanımın düzgün şekilde yerleşmesini doğrulayın.
   1. Hizalama yoksa, arka kanalı ve üst montaj braketi vidalarını gevşeterek kol tertibatını ayarlayın ve arka kanalı buna göre hareket ettirin. (Vidaları tekrar sıkın.)
   2. Hizalamayı kontrol etmek için tenteyi tekrar çalıştırın.
3. Kol tertibatlarının hala doğru şekilde yerleştiğinden emin olun, ardından tente rayındaki tente kumaşı kenarlarının konumunu işaretleyin.

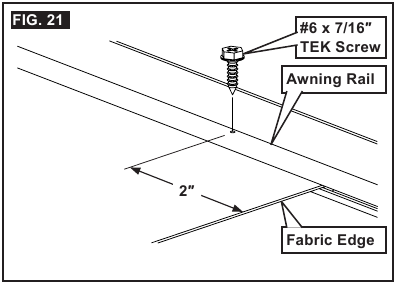

4. Tente kumaşının bir kenarını işaretli konumun yaklaşık 1/4' ötesine çekin. Ardından #6 x 7/16' TEK vidası ile tente rayından sabitleyin (kumaş kenarından yaklaşık 2'). Bkz. (ŞEK. 21)

5. Tente kumaşının karşı kenarını yaklaşık 3/4' germek için çekin. Ardından #6 x 7/16' TEK vidası ile tente rayından sabitleyin (kumaş kenarından yaklaşık 2').

MONTAJI DOĞRULAYIN

Çalışmayı Test Edin

Tente'ye güç uygulandıktan sonra, tüm parçaların doğru çalıştığını doğrulamak için tente'yi Kullanım Talimatlarına göre çalıştırın.

Tente'yi Seyahat İçin Sabitleyin

1. Tente'yi tamamen kapatın. Kullanım Talimatlarında "Tente'yi Kapat" bölümüne bakın.
2. Tente'nin seyahat için güvenli olduğunu doğrulayın. Kullanım Talimatlarında "Tente'yi Seyahat İçin Hazırla" bölümüne bakın.

Literatürü Saklayın

Talimatlar, ürün kullanımı ve tüketici güvenliği için değerli bilgiler içerir.

Hem Kurulum hem de Kullanım Talimatlarını SAKLAYIN

Tente Kurulumu

ABD
SERVİS OFİSİ
Dometic Corporation
1120 North Main Street
Elkhart, IN 46514

SERVİS MERKEZİ & BAYİ KONUMLARI Lütfen Ziyaret Edin: www.eDometic.com

REVİZYON E
Form No. 3316039.000 1/18
(Fransızca 3316040.000_E)
©2018 Dometic Corporation
LaGrange, IN 46761

Referanslar

• Kategoriye Göre Servis Parçaları

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Dometic 9100 Elektrikli Tente Kılavuzu indir

Mevcut diller
