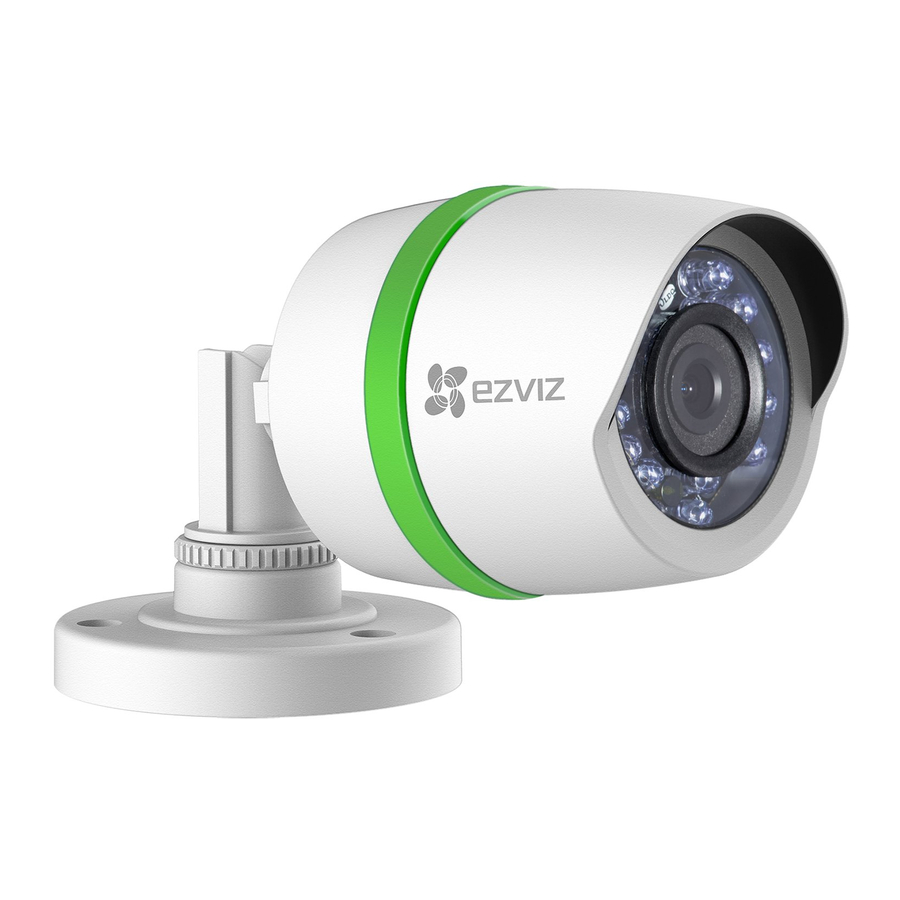

Ezviz CS-X5-108T, CS-X5-116T - DVR és HD analóg kamera gyors üzembe helyezése

Tartalom

1 1. lépés. Kamerák csatlakoztatása a DVR-hez
2 2. lépés. A kamera(ák) bekapcsolása
3 3. lépés. A külső kijelző és az egér csatlakoztatása
4 4. lépés. A hálózati kábel csatlakoztatása
5 5. lépés. A DVR elindítása
6 6. lépés. Az EZVIZ International alkalmazás telepítése
7 7. lépés. A DVR elérése
8 Hivatkozások
9 Kézikönyv letöltése
10 Más nyelveken

1. lépés. Kamerák csatlakoztatása a DVR-hez

A kézikönyvben szereplő ábrák csak tájékoztató jellegűek, és eltérhetnek a tényleges terméktől.

Keresse meg a táp + videó kábel sárga BNC csatlakozóit. Csatlakoztassa a BNC csatlakozó egyik végét a kamera BNC csatlakozójához, a másik végét pedig a DVR BNC csatlakozójához.

2. lépés. A kamera(ák) bekapcsolása

Keresse meg a táp + videó kábel piros tápcsatlakozóit.
Csatlakoztassa a piros tápcsatlakozó egyik végét a kamera tápbemenetéhez, a másik végét pedig az izolált tápmodulhoz.
Ezután használja az 1-4-hez tápkábelt, ha sok kamerát kell csatlakoztatnia (opcionális). Csatlakoztassa a táp + videó kábelt vagy az 1-4-hez tápkábelt a kamera hálózati adapteréhez.
Dugja be a kamera hálózati adapterét egy konnektorba a kamera(ák) bekapcsolásához.

3. lépés. A külső kijelző és az egér csatlakoztatása

Csatlakoztassa a monitort és a DVR-t a HDMI-kábellel (mellékelve), ha a rendszert a helyi menüvel szeretné kezelni. A DVR támogatja a VGA kimenetet is (a VGA-kábel nem tartozék).
Csatlakoztassa az egeret a DVR-hez az USB porton keresztül.

4. lépés. A hálózati kábel csatlakoztatása

Csatlakoztassa a DVR-t az útválasztóhoz egy hálózati kábelen keresztül a hálózati porton keresztül.

5. lépés. A DVR elindítása

Csatlakoztassa a DVR-t a konnektorhoz a tápkábellel.
Csak a CS-X5-108T és a CS-X5-116T esetén kapcsolja be a tápkapcsolót a hátlapon a DVR elindításához.

6. lépés. Az EZVIZ International alkalmazás telepítése

1 Keresse meg az "EZVIZ"-t az App Store-ban vagy a Google Play^TM áruházban az EZVIZ International alkalmazás telepítéséhez.
Indítsa el az alkalmazást, és regisztráljon.

7. lépés. A DVR elérése

(Ajánlott) A DVR-t az EZVIZ International alkalmazáson keresztül érheti el. Keresse meg a QR-kódot a DVR felső felületén vagy a kijelzőn megjelenő indítóvarázslót. Jelentkezzen be az EZVIZ International alkalmazásba, olvassa be a QR-kódot, majd kövesse az utasításokat a DVR hozzáadásához az EZVIZ-fiókhoz.
A DVR-t a helyi menü kezelésével is elérheti. A DVR elindítása után egy indítóvarázsló jelenik meg a képernyőn, kattintson az Indítóvarázsló (Start Wizard) gombra, és kövesse a varázslót a DVR beállításához.
