Ezviz CS-X5-108T, CS-X5-116T - Início Rápido do DVR e da Câmera Analógica HD

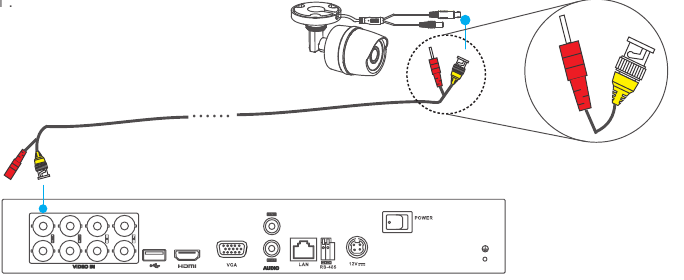

Passo 1. Conecte as Câmeras ao DVR

As figuras neste manual são apenas para referência e podem diferir do produto real.

Encontre os conectores BNC amarelos do cabo de Alimentação + Vídeo. Conecte uma extremidade do conector BNC ao conector BNC da câmera e a outra extremidade ao conector BNC do DVR.

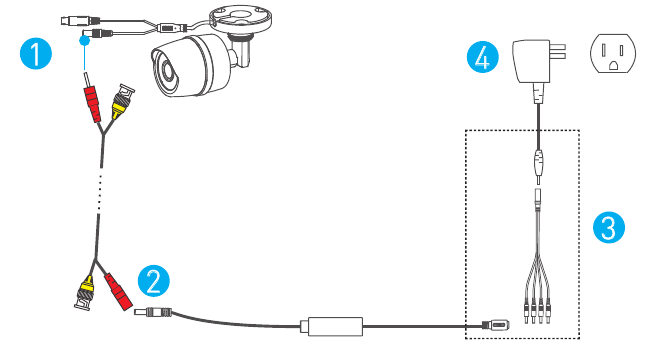

Passo 2. Ligue a(s) Câmera(s)

1. Encontre os conectores de alimentação vermelhos do Cabo de Alimentação + Vídeo.
2. Conecte uma extremidade do conector de alimentação vermelho à entrada de alimentação da câmera e a outra extremidade ao Módulo de Alimentação Isolado.
3. Em seguida, use o cabo de alimentação 1 para 4 se você tiver muitas câmeras para conectar (Opcional). Conecte o cabo de Alimentação + Vídeo ou o cabo de alimentação 1 para 4 ao Adaptador de Alimentação da Câmera.
4. Conecte o adaptador de alimentação da câmera a uma tomada para ligar a(s) câmera(s).

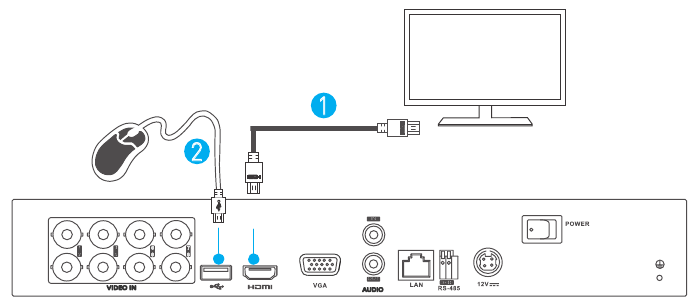

Passo 3. Conecte o Monitor Externo e o Mouse

1. Conecte o monitor e o DVR com o cabo HDMI (incluído) se você quiser operar o sistema com o menu local. O DVR também suporta saída VGA (cabo VGA não incluído).
2. Conecte o mouse ao DVR através da porta USB.

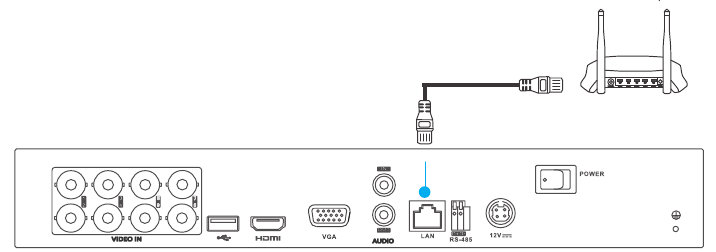

Passo 4. Conecte o Cabo de Rede

Conecte o DVR ao roteador com um cabo de rede através da porta de rede.

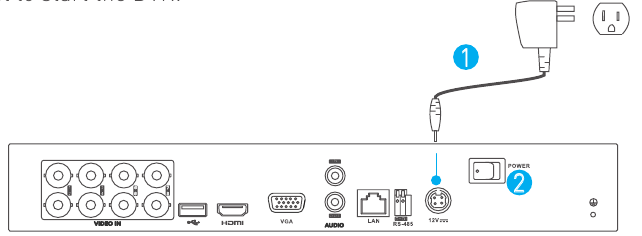

Passo 5. Inicie o DVR

1. Conecte o DVR à tomada com o cabo de alimentação.
2. Apenas para o CS-X5-108T e CS-X5-116T, ligue o interruptor de alimentação no painel traseiro para iniciar o DVR.

Passo 6. Instale o Aplicativo EZVIZ International

1. 1 Pesquise por "EZVIZ" na App Store ou no Google Play^TM para instalar o aplicativo EZVIZ International.
2. Inicie o aplicativo e registre-se.

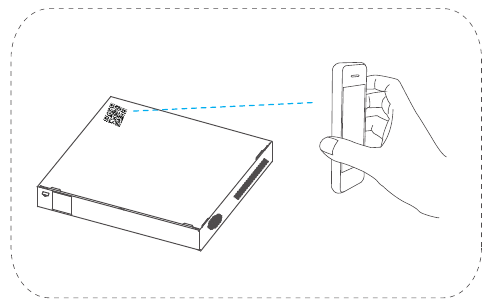

Passo 7. Acesse o DVR

• (Recomendado) Você pode acessar o DVR através do Aplicativo EZVIZ International. Encontre o código QR na superfície superior do DVR ou no assistente de inicialização no monitor. Faça login no Aplicativo EZVIZ International, escaneie o código QR e siga as instruções para adicionar o DVR à conta EZVIZ.

• Você também pode acessar o DVR operando o menu local. Um assistente de inicialização aparecerá na tela após o DVR iniciar, clique no botão "Start Wizard" (Iniciar Assistente) e siga o assistente para configurar o DVR.
