Eaton 3S UPS - 3S600, 3S850 Kézikönyv

Speciális szimbólumok

Az alábbiakban példákat talál a UPS-en vagy a tartozékokon használt szimbólumokra, amelyek fontos információkra hívják fel a figyelmet:

VESZÉLYES FESZÜLTSÉG - Tartsa be az áramütés veszélyére figyelmeztető jelzéssel kapcsolatos óvintézkedéseket.

Fontos utasítások, amelyeket mindig be kell tartani.

Információ, tanács, segítség.

Olvassa el a mellékelt dokumentációt.

Húzza ki a bemeneti csatlakozót.

Ezt a berendezést csak száraz beltéri környezetben szabad használni.

Működési hőmérséklet tartomány.

Működési páratartalom tartomány.

A UPS-t és az akkumulátorokat szellőző helyen kell tartani.

Bevezetés

Javasoljuk, hogy szánjon időt a felhasználói kézikönyv és a mellékelt dokumentáció elolvasására, hogy teljes mértékben kihasználhassa a UPS (Uninterruptible Power System - Szünetmentes tápegység) számos funkcióját.

Az Eaton 3S telepítése előtt kérjük, olvassa el a mellékelt információkat és biztonsági utasításokat. Kövesse a gyors üzembe helyezési útmutatóban található utasításokat, és szükség esetén olvassa el ezt a felhasználói kézikönyvet.

Az Eaton termékek teljes választékának megismeréséhez kérjük, látogasson el a eaton.com weboldalunkra, vagy lépjen kapcsolatba az Eaton képviselőjével.

Az Eaton 3S szünetmentes tápegységet (UPS) számítógépekhez és azok perifériáihoz, NAS-okhoz, televíziókhoz, internetes átjárókhoz stb. tervezték. Nem használható más elektromos berendezések (világítás, fűtés, háztartási gépek stb.) táplálására. Megvédi a kritikus berendezéseket az olyan áramellátási problémáktól, mint az áramkimaradások és a túlfeszültségek.

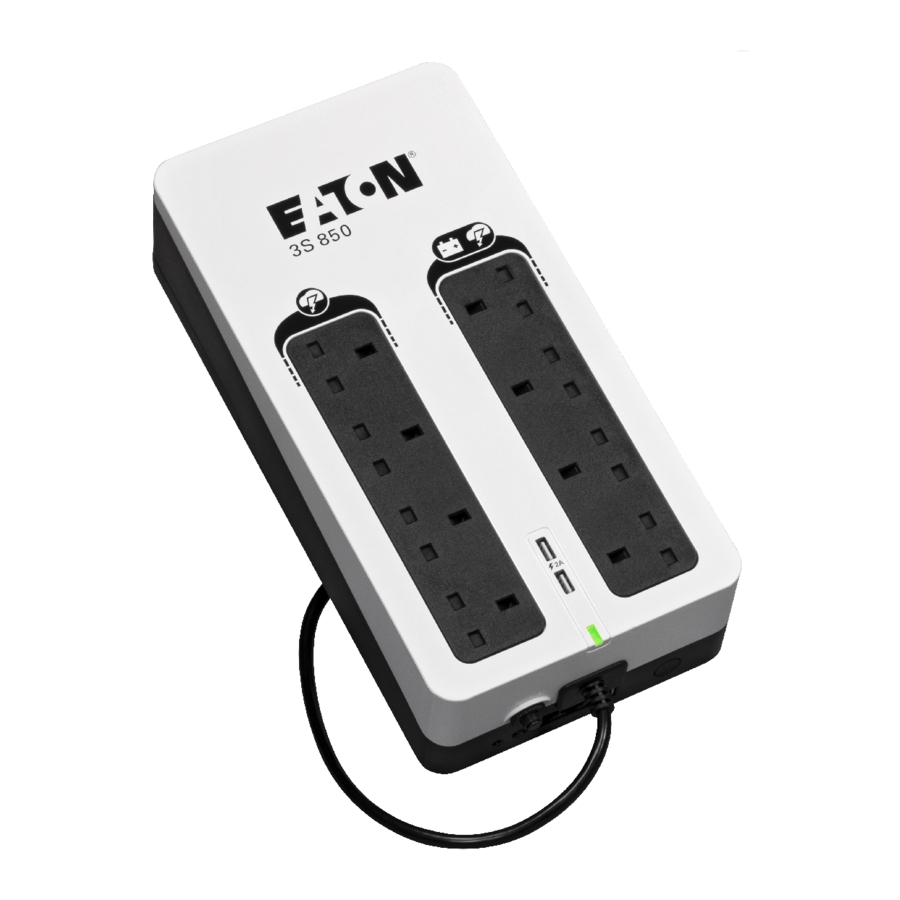

Bemutatás

1. Védett aljzatok
2. Akkumulátoros és védett aljzatok
3. UPS állapotjelző LED
4. USB töltőport (opcionális)
5. Tápkábel
6. Védőkapcsoló
7. Tel / xDSL túlfeszültség védelem (opcionális)
8. USB COM port
9. BE/KI gomb

Telepítés

A csomag tartalma

10.

    Eaton 3S UPS
11.

    Gyors üzembe helyezés
12.

    Információ és biztonsági utasítás
13.

    USB kábel

Javasolt pozíciók

Az Eaton 3S falra szerelhető, vízszintes vagy függőleges helyzetben is elhelyezhető, a csavarok közötti távolság 230 mm a 3S600 modellekhez és 240 mm a 3S850 modellekhez.

Csak a 3S600 esetében ne helyezze a terméket az oldalára az alábbiak szerint.

Csatlakoztatás

Tápkábel

Csatlakoztassa a UPS-t a váltóáramú áramforráshoz egy földelő csatlakozóval ellátott fali aljzaton keresztül a tápkábel segítségével.

Védett aljzatok / Akkumulátoros és védett aljzatok

Csatlakoztassa a kritikus berendezéseket (számítógép, monitor, modem stb.) az akkumulátoros és védett aljzatokhoz , amelyek akkumulátoros tartalék tápellátást és túlfeszültségvédelmet biztosítanak, ügyelve arra, hogy ne lépje túl az amperben megadott névleges áramerősséget. Más eszközök (nyomtató, szkenner, fax stb.) csatlakoztathatók a védett aljzatokhoz , amelyek csak túlfeszültségvédelmet biztosítanak. Az áramszünet esetén a védett aljzatok nem kapnak akkumulátoros tartalék tápellátást. Az ezekhez az aljzatokhoz csatlakoztatott berendezések tápellátása azonnal megkezdődik, amint a tápkábelt bedugják. Ezeket nem befolyásolja a BE/KI gomb .

Tel / xDSL túlfeszültség védelem (opcionális)

Védje Tel / xDSL vonalát egy RJ11 kábellel (nem tartozék) a fali telefondugasztól az Eaton 3S "In" portjához , majd csatlakoztassa eszközét az Eaton 3S "Out" portjához .

USB COM port

Csatlakoztassa a UPS-t a számítógéphez a mellékelt USB kábellel .

Fokozza a vásárlást a konfigurációs eszköz szoftver letöltésével a következő URL-címen: http://powerquality.eaton.com/Australia/Support/Software-Drivers/default.asp?cx=22

USB töltőport (opcionális)

Csatlakoztassa eszközét az USB töltőporthoz (maximum 2A).

BE/KI gomb

Kapcsolja be a UPS-t a BE/KI gomb 1,5 másodpercig tartó nyomva tartásával.

Regisztrálja a garanciát

Ausztrália: http://powerquality.eaton.com/Australia/Product-Registration-Australia/?cx=22

Új-Zéland: http://powerquality.eaton.com/New-Zealand/Product-Registration-NZ/?cx=6

Működés

Akkumulátor töltése

A UPS az akkumulátort azonnal tölti, amint csatlakoztatva van a váltóáramú aljzathoz, függetlenül attól, hogy a BE/KI gomb meg van-e nyomva vagy sem. Az első használatkor az akkumulátor csak 8 órás töltés után biztosítja a maximális autonómiát. Javasoljuk, hogy a UPS-t tartósan csatlakoztassa a váltóáramú tápegységhez a lehető legjobb autonómia biztosítása érdekében.

Váltóáramú áramellátás zavara

Ha a váltóáramú áramellátás zavart szenved vagy megszűnik, a UPS akkumulátoros tápellátással folytatja a működést. A UPS állapotjelző LED zölden villog. Normál üzemmódban a hangjelzés öt másodpercenként, majd két másodpercenként hallható, amikor az akkumulátoros tartalék idő vége közeledik.

Ha az áramszünet hosszabb ideig tart, mint az akkumulátoros tartalék idő, a UPS leáll, és automatikusan újraindul, amikor az áramellátás helyreáll. Teljes lemerülés után 10 óra szükséges az akkumulátor teljes feltöltéséhez.

Az akkumulátor energiájának megtakarítása érdekében lehetőség van a BE/KI gomb megnyomásával megszakítani az akkumulátoros tartalék aljzatokhoz csatlakoztatott eszközök áramellátását.

Védett aljzatok

Minden védett aljzat túlfeszültségvédelmet biztosít, függetlenül a BE/KI gomb helyzetétől.

A berendezés gondozása

Az akkumulátor teljes élettartama érdekében tartsa a berendezést 25 °C (77 °F) környezeti hőmérsékleten. Az akkumulátor élettartama 50%-kal csökken minden 25 °C feletti tíz fok után.

Ha a UPS-t szállítani kell, ellenőrizze, hogy a UPS ki van-e kapcsolva.

Akkumulátor csere

Az akkumulátor cseréjéhez kövesse az Eaton utasításait a következő címen: http://powerquality.eaton.com/Australia/Products-services/Services/AU-batteries.asp?cx=22

Az akkumulátorokkal végzett munka során a következő óvintézkedéseket kell betartani:

• kapcsolja ki a UPS-t (BE/KI gomb ),
• az akkumulátor csatlakozóinak csatlakoztatása vagy leválasztása előtt húzza ki az áramforrást,
• ne viseljen semmilyen fémtárgyat, beleértve az órákat és a gyűrűket,
• ne helyezzen szerszámokat vagy fém alkatrészeket az akkumulátorok tetejére,
• elengedhetetlenül fontos, hogy ugyanazt az akkumulátortípust és -számot használja.

Az akkumulátorok áramütés vagy égési sérülés veszélyét jelentik a magas rövidzárlati áram miatt. Tartsa be a megfelelő óvintézkedéseket. Az akkumulátorok NAGYFESZÜLTSÉGET és MARÓ, MÉRGEZŐ és ROBBANÁSVESZÉLYES anyagokat tartalmazhatnak. Az akkumulátor miatt a kimeneti aljzatok magas feszültséget hordozhatnak még akkor is, ha a váltóáramú tápellátás nincs csatlakoztatva a UPS-hez. Ne dobja az akkumulátorokat tűzbe. Láng hatására az akkumulátorok felrobbanhatnak. Ne nyissa fel vagy csonkítsa meg az akkumulátort vagy akkumulátorokat. A felszabaduló elektrolit káros a bőrre és a szemre, és rendkívül mérgező lehet.

Akkumulátor csere:

ügyeljen arra, hogy az akkumulátorok csatlakoztatásakor ne fordítsa meg a polaritást + (piros) és - (fekete), mert ez tönkreteszi a készüléket.

Hibaelhárítás

Az Eaton 3S-t tartós, automatikus működésre tervezték, és figyelmezteti Önt, ha potenciális működési probléma merül fel.

A következő táblázat a tipikus állapotokat írja le:

Probléma	Lehetséges ok	Teendő
Az akkumulátoros tartalék aljzatok nem kapnak áramot.	A BE/KI gomb nincs megnyomva.	Nyomja meg a BE/KI gombot 1,5 másodpercig, és ellenőrizze, hogy a LED zöldre vált-e.
A csatlakoztatott eszközök nem kapnak áramot a hálózati áramkimaradásakor.	Az eszközök nincsenek csatlakoztatva az akkumulátoros tartalék aljzatokhoz .	Csatlakoztassa az eszközöket az akkumulátoros tartalék aljzatokhoz .
Van hálózati áram, de az UPS akkumulátorról működik.	A megszakító kioldott az UPS kimenetének túlterhelése miatt.	Válassza le a felesleges berendezéseket, és állítsa vissza a megszakítót a megfelelő gomb megnyomásával.
A szűrt aljzatok és nem kapnak áramot.	A fali aljzat nem kap áramot. A megszakító kioldott az UPS kimenetének túlterhelése miatt.	Biztosítson áramot a fali aljzatból. Válassza le a felesleges berendezéseket, és állítsa vissza a megszakítót a megfelelő gomb megnyomásával.
A zöld LED 1 másodpercenként villog, és a hangjelzés 5 másodpercenként sípol.	Az UPS gyakran akkumulátorról működik, mert a hálózati áramforrás gyenge minőségű.	Ellenőriztesse a villanyszerelést szakemberrel, vagy használjon másik fali aljzatot.
A zöld LED 1 másodpercenként villog, és a hangjelzés 1 másodpercenként sípol.	Az UPS akkumulátoros tartalék aljzatai túl vannak terhelve.	Válassza le a felesleges berendezéseket az akkumulátoros tartalék aljzatokról.
A piros LED világít, és a hangjelzés folyamatosan sípol.	Hiba történt az UPS-en. Az akkumulátoros tartalék aljzatok már nem kapnak áramot.	Lépjen kapcsolatba az Eaton szervizzel és támogatással.
A telefonvonal zavart, vagy a modemhozzáférés nem lehetséges.	A telefonvonal túlfeszültségvédelme már nem biztosított.	Válassza le a telefonvonalat a fali aljzatról. Lépjen kapcsolatba az Eaton szervizzel és támogatással.
Az USB-kommunikáció sikertelen.	A kábelcsatlakozás hibás lehet.	Csatlakoztassa újra az USB-kábelt , ha továbbra sem érhető el, lépjen kapcsolatba az Eaton szervizzel és támogatással.
Az USB-töltőportok nem kapnak áramot.	Az akkumulátor feszültsége túl alacsony.	Töltse fel az akkumulátort, ha továbbra sem érhető el, lépjen kapcsolatba az Eaton szervizzel és támogatással.

Szerviz és támogatás

Ha bármilyen kérdése vagy problémája van az UPS-szel kapcsolatban, hívja az Eatont vagy a helyi szervizképviseletet az Ön országában/régiójában. Kérjük, készítse elő a következő információkat, amikor szervizt hív:

• modellszám,
• sorozatszám,
• a hiba vagy probléma dátuma,
• a hiba vagy probléma tünetei,
• az ügyfél visszaküldési címe és elérhetőségei,
• a telepítés leírása.

Specifikáció és műszaki jellemzők

Eaton 3S	600	850
UPS teljesítmény	600 VA / 360 W	850 VA / 510 W
Bemeneti hálózati feszültség	220 - 240 V~; Ph + N + PE
Bemeneti feszültségtartomány	192 - 276 V, állítható 168 - 295 V-ra
Bemeneti frekvencia	50 / 60 Hz (46 - 65 Hz működési tartomány)
Bemeneti védelem	10 A (termikus megszakító)
Kimeneti feszültség a tartalék aljzatokhoz	220 V / 230 V / 240 V ~
Kimeneti áram a tartalék aljzatokhoz	2.5 A	3.6 A
Teljes kimeneti áram az összes aljzathoz	9 A maximum
Teljesítmény besorolás	VFD SY 333
Akkumulátor	12 V; 5 Ah	12 V; 9 Ah
Kommunikációs interfész	USB port (kábel mellékelve)
USB töltés	_	2 USB port 2 A maximum
Telefon túlfeszültség védelem	_	Uoc = 6 kV; Up < 1.5 kV; In = 3 kA
Túlfeszültség védelem	Uoc = 6 kV; Up < 1.5 kV; In = 3 kA
Üzemi hőmérséklet	0 - 40°C
Tárolási hőmérséklet	-25°C - +55°C
Üzemi relatív páratartalom	Üzemi relatív páratartalom 0 - 85%
Üzemi magasság	0 - 3000 m
Megfelelőségek	IEC 62040-1; IEC 62040-2 C2; AS 62040-2 C2; IEC 62040-11
Megfelelőség	CE / RCM
Garancia	2 év
Súly	3.2 kg	4.3 kg
Méretek	325 x 140 x 86 mm	335 x 170 x 86 mm

*Megjegyzés: Az Eaton 3S egy AS 62040-2 cat C2 UPS termék. Lakókörnyezetben ez a termék rádiófrekvenciás interferenciát okozhat, ebben az esetben a felhasználónak további intézkedéseket kell tennie. A kimeneti kábelek hossza nem haladhatja meg a 10 m-t.
