NETGEAR Orbi Pro SRC60 Gyors üzembe helyezési útmutató

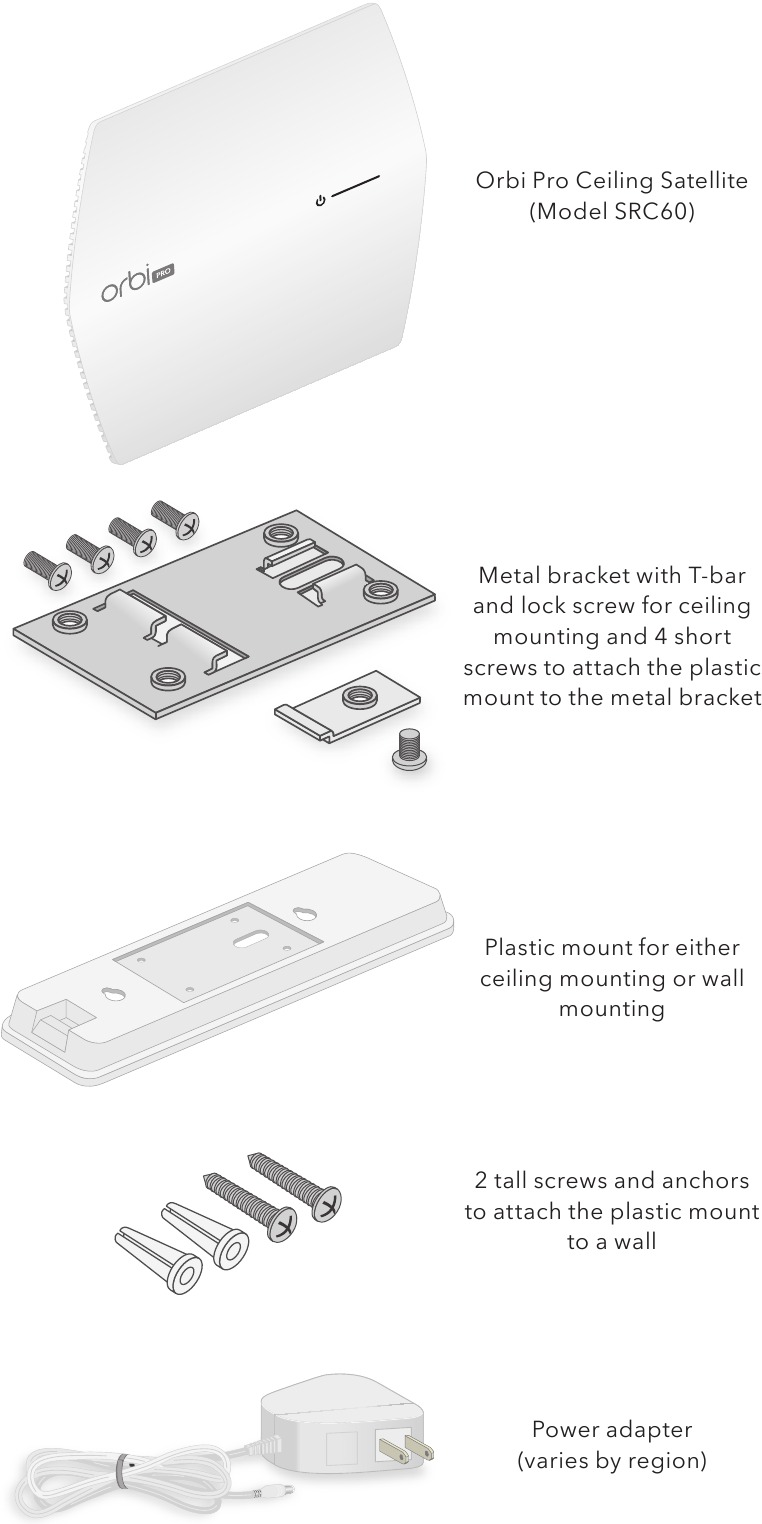

Csomag tartalma

Megjegyzés: Ha Power over Ethernet (PoE) kapcsolatot használ egy PoE+ switch-hez, a szatelitnek nincs szüksége hálózati adapterre.

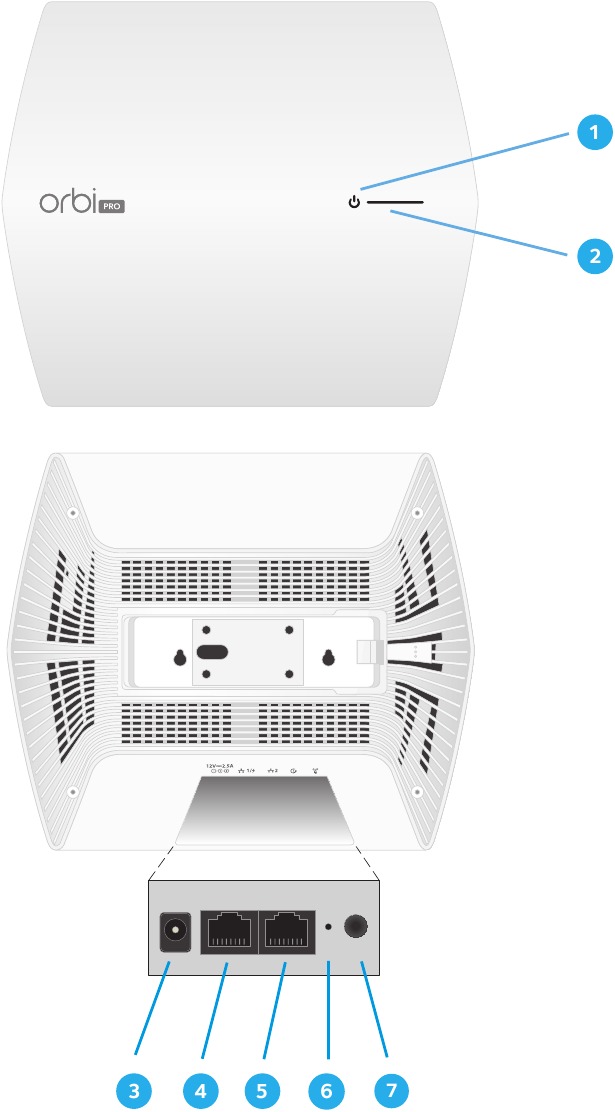

Orbi Pro mennyezeti szatelit áttekintése

1. Tápellátás LED a felső panelen
2. LED sáv a felső panelen
3. DC tápcsatlakozó
4. PoE+ LAN 1 port
5. LAN 2 port
6. Reset (visszaállítás) gomb
7. Sync (szinkronizálás) gomb

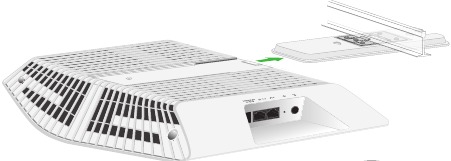

A szatelit felszerelése álmennyezetre

A hozzáférési pont felszerelése előtt először állítsa be és tesztelje a hozzáférési pontot a WiFi hálózati kapcsolat ellenőrzéséhez.

Megjegyzés: Ha a hozzáférési pontot kemény mennyezetre szereli, kövesse a A szatelit felszerelése falra részben található utasításokat.

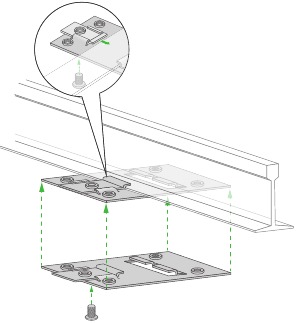

1. Csúsztassa a T-profilt részlegesen a fém konzolba.
2. Rögzítse a fém konzolt a mennyezeti sínhez.
3. Nyomja a T-profilt a mennyezeti sín fölé.
4. A rögzítőcsavar segítségével rögzítse a fém konzolt a helyére.

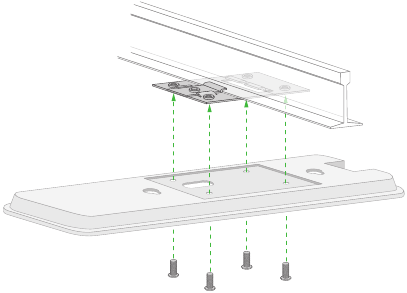

5. A négy rövid csavar segítségével rögzítse a műanyag tartót a fém konzolhoz.

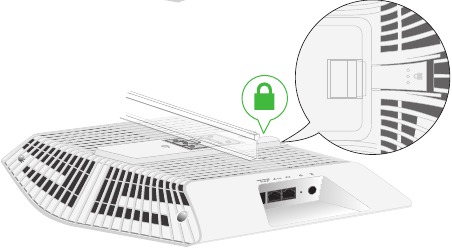

6. Csúsztassa a szatelitet a műanyag tartóra.


7. A rögzítőkapocs segítségével rögzítse a szatelitet a helyére.


8. Kábelezze a szatelitet a hálózathoz.

A szatelit felszerelése falra

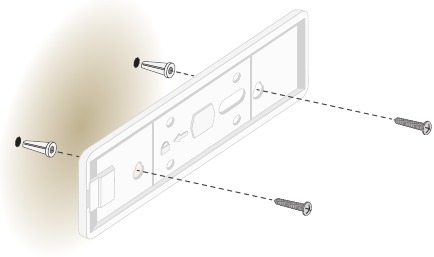

1. Helyezze a műanyag tartót a falra.
2. Jelölje meg a falon a két rögzítőfurat helyét.
3. Szükség esetén fúrjon lyukakat.
4. A két fali tipli és a magas csavar segítségével rögzítse a műanyag tartót a falhoz.

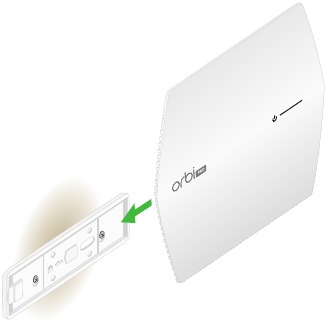

5. Csúsztassa a szatelitet a műanyag tartóra.

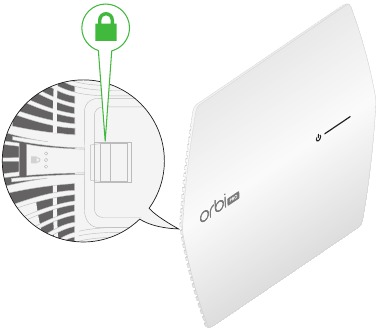

6. A rögzítőkapocs segítségével rögzítse a szatelitet a helyére.

7. Kábelezze a szatelitet a hálózathoz.

Szinkronizálja az Orbi szatelitet a NETGEAR Insight alkalmazással

A NETGEAR Insight alkalmazással szinkronizálhatja az Orbi szatelitet az Orbi Pro routerrel. További információkért az alkalmazásról látogasson el a következő oldalra: https://www.netgear.com/insight/.

1. Töltse le a NETGEAR Insight alkalmazást az Apple App Store-ból vagy a Google Play Store-ból.



2. Indítsa el a NETGEAR Insight alkalmazást a mobileszközén, és kövesse az utasításokat.

Megjegyzés: Ha nem rendelkezik mobileszközzel, kövesse a A szatelit manuális szinkronizálása a telepítés előtt részben található utasításokat.

A szatelit manuális szinkronizálása a telepítés előtt

A szinkronizálási folyamat során helyezze az Orbi Pro routert és az Orbi szatelitet egymás közelébe. Miután a router és a szatelit szinkronizálva van, szerelje fel a szatelitet.

1. Helyezze az Orbi szatelitet az Orbi Pro router közelébe.
2. Csatlakoztassa a szatelitet egy áramforráshoz.
   Csatlakoztassa a hálózati adaptert a szatelithez és egy áramforráshoz, vagy csatlakoztassa a PoE+ LAN 1 portot a szateliten egy Ethernet-kábelhez és egy Power over Ethernet Plus (PoE+) switch-hez, amely 802.3at (PoE+) tápellátást biztosít.
   Az Orbi szatelit felső paneljén lévő tápellátás LED folyamatosan zölden világít.
   Megjegyzés: Ha a tápellátás LED nem világít, ellenőrizze az áramforrást vagy a PoE+ switch-et. Ha a tápellátás LED pirosan világít, a tápellátás nem a szükséges 802.3at (PoE+) szinten van. Győződjön meg arról, hogy 802.3at (PoE+) switch-et használ, és nem 802.af (PoE) switch-et. A tápellátás LED-del kapcsolatos további információkért tekintse meg a felhasználói kézikönyvet, amelyet a következő címről tölthet le: https://www.netgear.com/support/download/.
3. Várja meg, amíg a LED sáv (a tápellátás LED mellett) folyamatosan fehéren világít.
   A következő a LED sáv viselkedése a rendszerindítás során:
   • Pulzáló fehér. A szatelit elindult.
   • Folyamatos fehér. A szatelit befejezte a rendszerindítást, és készen áll a routerrel való szinkronizálásra.
4. Nyomja meg a Sync (szinkronizálás) gombot a szatelit hátulján, majd két percen belül nyomja meg a Sync (szinkronizálás) gombot az Orbi Pro router hátulján.
5. Várja meg, amíg a szatelit szinkronizálódik a routerrel.
   A szateliten lévő LED sáv pulzáló fehéren világít, miközben megpróbál szinkronizálni az Orbi Pro routerrel. A szatelit szinkronizálása körülbelül hat percet vehet igénybe.
   Miután a LED sáv pulzáló fehéren világít, a következő színek egyikével világít körülbelül három percig, majd kikapcsol:
   Kék
   Az Orbi Pro router és a szatelit sikeresen szinkronizálva van, és a kapcsolat a router és a szatelit között jó.
   Borostyánsárga
   Az Orbi Pro router és a szatelit sikeresen szinkronizálva van, és a kapcsolat a router és a szatelit között megfelelő. Fontolja meg a szatelit közelebb helyezését a routerhez.
   Magenta
   Az Orbi Pro router és a szatelit nem szinkronizálódott. Helyezze a szatelitet közelebb a routerhez, és próbálja újra.
6. Szerelje fel a szatelitet, és csatlakoztassa egy áramforráshoz.
   A szatelitet felszerelheti a mennyezetre vagy a falra. További információkért lásd a A szatelit felszerelése álmennyezetre vagy a A szatelit felszerelése falra című részt ebben a gyors üzembe helyezési útmutatóban.
   Csatlakoztassa a hálózati adaptert a szatelithez és egy áramforráshoz, vagy csatlakoztassa a PoE+ LAN 1 portot a szateliten egy Ethernet-kábelhez és egy PoE+ switch-hez, amely 802.3at (PoE+) tápellátást biztosít.
7. Győződjön meg arról, hogy a LED sáv kéken világít, jelezve a jó kapcsolatot az Orbi routerrel.
   Megjegyzés: Miután a szatelit szinkronizálódott a routerrel, a szatelit Sync (szinkronizálás) gombja biztonsági okokból le van tiltva. Ha megnyomja a Sync (szinkronizálás) gombot, és a szatelit LED sávja bíbor színnel pulzál, ez a LED viselkedés azt jelzi, hogy a Sync (szinkronizálás) gomb le van tiltva. A Sync (szinkronizálás) gomb engedélyezéséhez jelentkezzen be a routerbe, és lépjen a Csatlakoztatott eszközök oldalra. További információkért tekintse meg a felhasználói kézikönyvet.

Támogatás

Köszönjük, hogy megvásárolta ezt a NETGEAR terméket. A termék regisztrálásához, segítségért, a legújabb letöltésekhez és felhasználói kézikönyvekhez, valamint a közösségünkhöz való csatlakozáshoz látogasson el a https://www.netgear.com/support/ oldalra. Javasoljuk, hogy csak a hivatalos NETGEAR támogatási forrásokat használja.

A szabályozási megfelelőséggel kapcsolatos információkért, beleértve az EU megfelelőségi nyilatkozatot, látogasson el a következő oldalra: https://www.netgear.com/about/regulatory/.

Az áramellátás csatlakoztatása előtt olvassa el a szabályozási megfelelőségi dokumentumot.
