Guía de inicio rápido de NETGEAR Orbi Pro SRC60

Contenido del paquete

Nota: Si utiliza una conexión de alimentación a través de Ethernet (PoE) a un conmutador PoE+, el satélite no requiere un adaptador de alimentación.

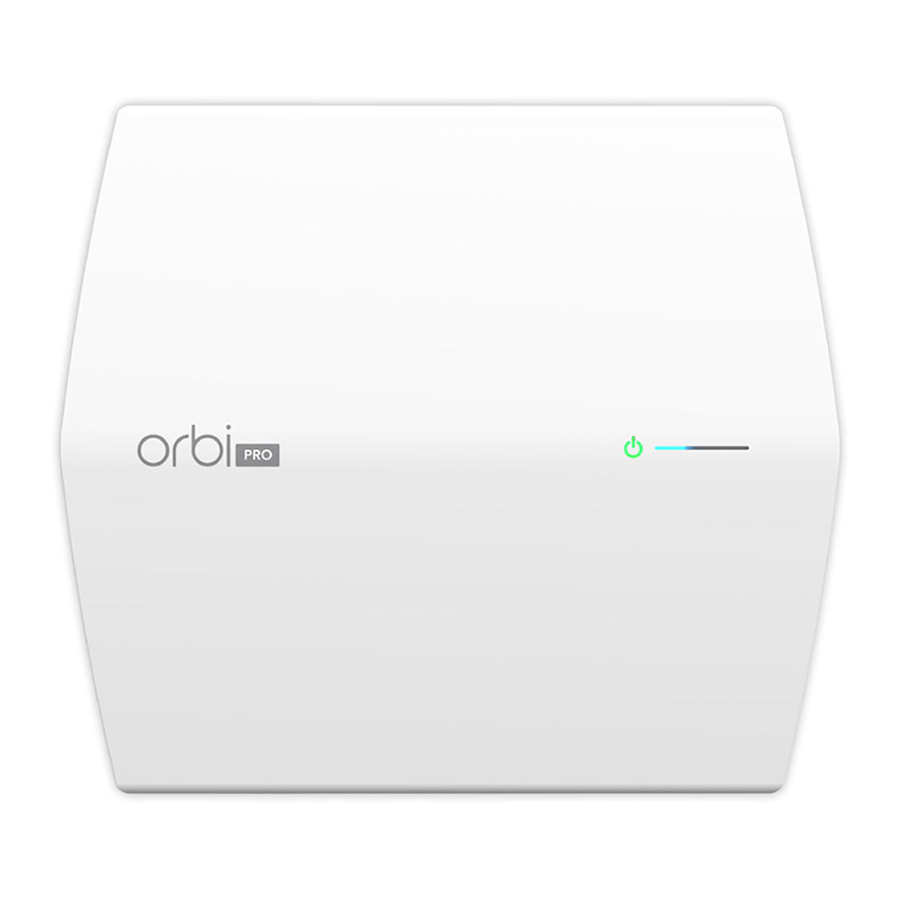

Descripción general del satélite de techo Orbi Pro

1. LED de alimentación en el panel superior
2. Barra de LED en el panel superior
3. Conector de alimentación de CC
4. Puerto LAN 1 PoE+
5. Puerto LAN 2
6. Botón de reinicio (Reset)
7. Botón de sincronización (Sync)

Montaje del satélite en un cielo raso suspendido

Antes de montar el punto de acceso, primero configure y pruebe el punto de acceso para verificar la conectividad de la red WiFi.

Nota: Si va a montar el punto de acceso en un cielo raso duro, siga las instrucciones en Montaje del satélite en una pared.

1. Deslice la barra en T parcialmente en el soporte de metal.
2. Fije el soporte de metal a la barra del cielo raso.
3. Empuje la barra en T sobre la barra del cielo raso.
4. Utilice el tornillo de bloqueo para fijar el soporte de metal en su lugar.


5. Utilice los cuatro tornillos cortos para fijar el soporte de plástico al soporte de metal.


6. Deslice el satélite en el soporte de plástico.


7. Utilice el clip de retención para fijar el satélite en su lugar.


8. Conecte el satélite a su red.

Montaje del satélite en una pared

1. Coloque el soporte de plástico en la pared.
2. Marque la pared donde están los dos orificios de montaje.
3. Si es necesario, taladre los orificios.
4. Utilice los dos anclajes de pared y los tornillos largos para fijar el soporte de plástico a la pared.

5. Deslice el satélite en el soporte de plástico.

6. Utilice el clip de retención para fijar el satélite en su lugar.

7. Conecte el satélite a su red.

Sincronice su satélite Orbi con la aplicación NETGEAR Insight

Puede utilizar la aplicación NETGEAR Insight para sincronizar su satélite Orbi con su enrutador Orbi Pro. Para obtener más información sobre la aplicación, visite https://www.netgear.com/insight/.

1. Descargue la aplicación NETGEAR Insight de Apple App Store o Google Play Store.



2. Inicie la aplicación NETGEAR Insight en su dispositivo móvil y siga las indicaciones.

Nota: Si no posee un dispositivo móvil, siga las instrucciones en Sincronice manualmente su satélite antes de instalarlo.

Sincronice manualmente su satélite antes de instalarlo

Coloque su enrutador Orbi Pro y el satélite Orbi cerca uno del otro durante el proceso de sincronización. Después de que su enrutador y el satélite estén sincronizados, monte el satélite.

1. Coloque su satélite Orbi en un área cerca de su enrutador Orbi Pro.
2. Conecte su satélite a una fuente de alimentación.
   Conecte el adaptador de alimentación al satélite y a una fuente de alimentación o conecte el puerto LAN 1 PoE+ en el satélite a un cable Ethernet y a un conmutador Power over Ethernet Plus (PoE+) que pueda proporcionar alimentación 802.3at (PoE+).
   El LED de alimentación en el panel superior del satélite Orbi se ilumina en verde fijo.
   Nota: Si el LED de alimentación no se enciende, revise la fuente de alimentación o el conmutador PoE+. Si el LED de alimentación se enciende en rojo, la alimentación no está en el nivel 802.3at (PoE+) requerido. Asegúrese de utilizar un conmutador 802.3at (PoE+) y no un conmutador 802.af (PoE). Para obtener más información sobre el LED de alimentación, consulte el manual del usuario, que puede descargar visitando https://www.netgear.com/support/download/.
3. Espere a que la barra de LED (junto al LED de alimentación) se ilumine en blanco fijo.
   El siguiente es el comportamiento de la barra de LED durante el arranque:
   • Blanco pulsante. El satélite se está iniciando.
   • Blanco fijo. El satélite terminó de arrancar y está listo para sincronizarse con su enrutador.
4. Presione el botón Sync (Sincronizar) en la parte posterior de su satélite y, en un plazo de dos minutos, presione el botón Sync (Sincronizar) en la parte posterior de su enrutador Orbi Pro.
5. Espere a que el satélite se sincronice con el enrutador.
   La barra de LED en el satélite se ilumina en blanco pulsante mientras intenta sincronizarse con su enrutador Orbi Pro. La sincronización de su satélite puede tardar unos seis minutos.
   Después de que la barra de LED se ilumine en blanco pulsante, se ilumina con uno de los siguientes colores durante unos tres minutos y luego se apaga:
   Azul
   El enrutador Orbi Pro y el satélite se sincronizaron correctamente, y la conexión entre el enrutador y el satélite es buena.
   Ámbar
   El enrutador Orbi Pro y el satélite se sincronizaron correctamente, y la conexión entre el enrutador y el satélite es regular. Considere mover el satélite más cerca del enrutador.
   Magenta
   El enrutador Orbi Pro y el satélite no se sincronizaron. Mueva el satélite más cerca del enrutador e inténtelo de nuevo.
6. Monte su satélite y conéctelo a una fuente de alimentación.
   Puede montar su satélite en un cielo raso o en una pared. Para obtener más información, consulte Montaje del satélite en un cielo raso suspendido o Montaje del satélite en una pared en esta guía de inicio rápido.
   Conecte el adaptador de alimentación al satélite y a una fuente de alimentación o conecte el puerto LAN 1 PoE+ en el satélite a un cable Ethernet y a un conmutador PoE+ que pueda proporcionar alimentación 802.3at (PoE+).
7. Asegúrese de que la barra de LED se ilumine en azul para indicar una buena conexión con el enrutador Orbi.
   Nota: Después de que su satélite se sincronice con su enrutador, el botón Sync (Sincronizar) del satélite se desactiva por razones de seguridad. Si presiona el botón Sync (Sincronizar) y la barra de LED del satélite parpadea en magenta, este comportamiento del LED indica que el botón Sync (Sincronizar) está desactivado. Para activar el botón Sync (Sincronizar), inicie sesión en el enrutador y vaya a la página Dispositivos conectados. Para obtener más información, consulte el manual del usuario.

Soporte

Gracias por adquirir este producto NETGEAR. Puede visitar https://www.netgear.com/support/ para registrar su producto, obtener ayuda, acceder a las descargas y los manuales de usuario más recientes, y unirse a nuestra comunidad. Le recomendamos que utilice solo los recursos de soporte oficiales de NETGEAR.

Para obtener información sobre el cumplimiento normativo, incluida la Declaración de conformidad de la UE, visite https://www.netgear.com/about/regulatory/.

Consulte el documento de cumplimiento normativo antes de conectar la fuente de alimentación.
