NETGEAR Orbi Pro SRC60 жылдам іске қосу нұсқаулығы

Пакет мазмұны

Ескертпе: Егер сіз Power over Ethernet (PoE) қосылымын PoE+ қосқышына қолдансаңыз, спутникке қуат адаптері қажет емес.

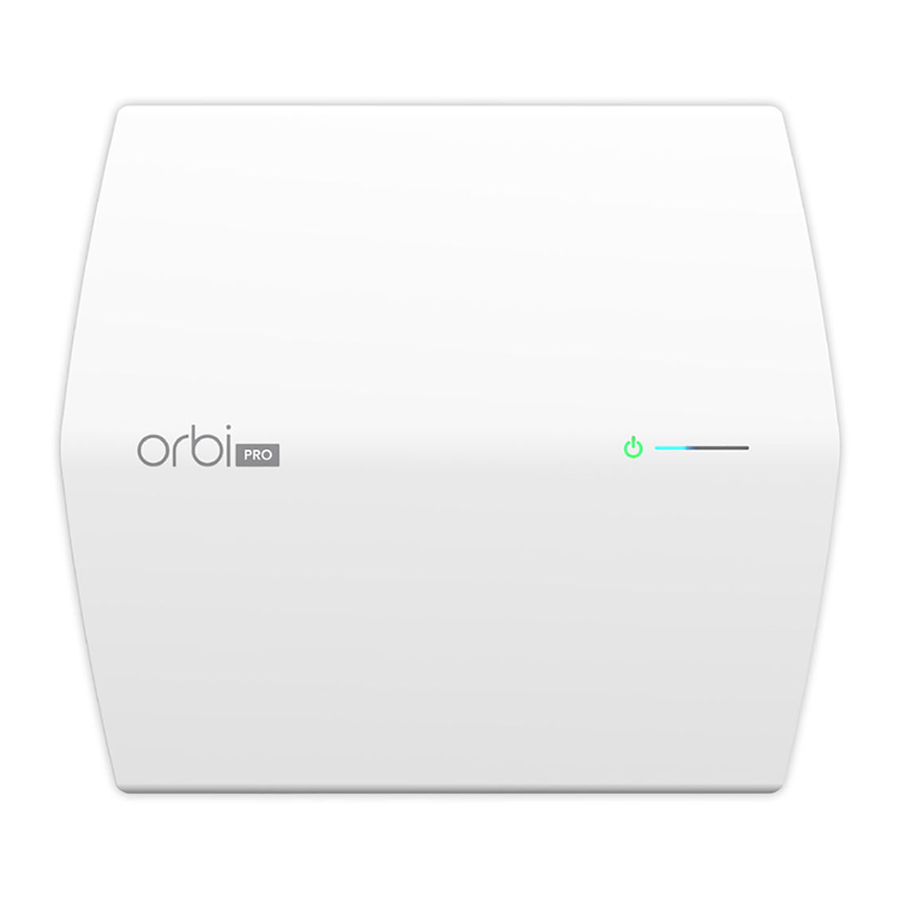

Orbi Pro төбелік спутнигіне шолу

1. Жоғарғы панельдегі қуат индикаторы (Power LED)
2. Жоғарғы панельдегі LED жолағы
3. Тұрақты ток қуат қосқышы (DC power connector)
4. PoE+ LAN 1 порты
5. LAN 2 порты
6. Қалпына келтіру батырмасы (Reset button)
7. Синхрондау батырмасы (Sync button)

Спутникты аспалы төбеге орнату

Кіру нүктесін орнатпас бұрын, алдымен WiFi желісінің қосылымын тексеру үшін кіру нүктесін орнатып, сынақтан өткізіңіз.

Ескертпе: Егер сіз кіру нүктесін қатты төбеге орнатсаңыз, Спутникты қабырғаға орнату бөліміндегі нұсқауларды орындаңыз.

1. Тәрелкені металл кронштейнге жартылай сырғытыңыз.
2. Металл кронштейнді төбелік тәрелкеге бекітіңіз.
3. Тәрелкені төбелік тәрелкеге итеріңіз.
4. Металл кронштейнді орнына бекіту үшін құлыптау бұрандасын пайдаланыңыз.


5. Пластикалық бекіткішті металл кронштейнге бекіту үшін төрт қысқа бұранданы пайдаланыңыз.


6. Спутникты пластикалық бекіткішке сырғытыңыз.


7. Спутникты орнына бекіту үшін ұстап тұратын қыстырғышты пайдаланыңыз.


8. Спутникты желіге қосыңыз.

Спутникты қабырғаға орнату

1. Пластикалық бекіткішті қабырғаға қойыңыз.
2. Қабырғадағы екі бекіту тесігінің орнын белгілеңіз.
3. Қажет болса, тесіктерді бұрғылаңыз.
4. Пластикалық бекіткішті қабырғаға бекіту үшін екі қабырғалық анкерді және ұзын бұрандаларды пайдаланыңыз.

5. Спутникты пластикалық бекіткішке сырғытыңыз.

6. Спутникты орнына бекіту үшін ұстап тұратын қыстырғышты пайдаланыңыз.

7. Спутникты желіге қосыңыз.

Orbi спутнигін NETGEAR Insight қосымшасымен синхрондау

Orbi спутнигін Orbi Pro роутерімен синхрондау үшін NETGEAR Insight қосымшасын пайдалануға болады. Қосымша туралы қосымша ақпарат алу үшін https://www.netgear.com/insight/ сайтына кіріңіз.

1. Apple App Store немесе Google Play Store дүкенінен NETGEAR Insight қосымшасын жүктеп алыңыз.



2. Мобильді құрылғыда NETGEAR Insight қосымшасын іске қосыңыз және нұсқауларды орындаңыз.

Ескертпе: Егер сізде мобильді құрылғы болмаса, Орнату алдында спутникты қолмен синхрондау бөліміндегі нұсқауларды орындаңыз.

Орнату алдында спутникты қолмен синхрондау

Синхрондау процесі кезінде Orbi Pro роутерін және Orbi спутнигін бір-бірінің жанына қойыңыз. Роутер мен спутник синхрондалғаннан кейін, спутникты орнатыңыз.

1. Orbi спутнигін Orbi Pro роутерінің жанындағы аймаққа қойыңыз.
2. Спутникты қуат көзіне қосыңыз.
   Не қуат адаптерін спутникке және қуат көзіне қосыңыз, не спутниктегі PoE+ LAN 1 портын Ethernet кабеліне және 802.3at (PoE+) қуатын бере алатын Power over Ethernet Plus (PoE+) қосқышына қосыңыз.
   Orbi спутнигінің жоғарғы панеліндегі қуат индикаторы (Power LED) жасыл түспен жанады.
   Ескертпе: Егер қуат индикаторы (Power LED) жанбаса, қуат көзін немесе PoE+ қосқышын тексеріңіз. Егер қуат индикаторы (Power LED) қызыл түспен жанса, қуат қажетті 802.3at (PoE+) деңгейінде емес. 802.3af (PoE) қосқышын емес, 802.3at (PoE+) қосқышын пайдаланғаныңызға көз жеткізіңіз. Қуат индикаторы (Power LED) туралы қосымша ақпарат алу үшін пайдаланушы нұсқаулығын қараңыз, оны https://www.netgear.com/support/download/ сайтына кіру арқылы жүктеп алуға болады.
3. LED жолағының (қуат индикаторының (Power LED) жанында) ақ түспен жанғанын күтіңіз.
   Төменде жүктеу кезіндегі LED жолағының әрекеті көрсетілген:
   • Ақ түспен жыпылықтау. Спутник жүктелуде.
   • Тұрақты ақ түс. Спутник жүктеуді аяқтады және роутермен синхрондауға дайын.
4. Спутниктің артқы жағындағы Синхрондау (Sync) батырмасын басыңыз және екі минут ішінде Orbi Pro роутерінің артқы жағындағы Синхрондау (Sync) батырмасын басыңыз.
5. Спутниктің роутермен синхрондалуын күтіңіз.
   Спутник Orbi Pro роутерімен синхрондалуға тырысқанда, спутниктегі LED жолағы ақ түспен жыпылықтайды. Спутниктің синхрондалуы шамамен алты минутты алуы мүмкін.
   LED жолағы ақ түспен жыпылықтағаннан кейін, ол шамамен үш минут бойы келесі түстердің бірімен жанады, содан кейін өшеді:
   Көк
   Orbi Pro роутері мен спутнигі сәтті синхрондалды және роутер мен спутник арасындағы қосылым жақсы.
   Сары
   Orbi Pro роутері мен спутнигі сәтті синхрондалды және роутер мен спутник арасындағы қосылым орташа. Спутникты роутерге жақындатуды қарастырыңыз.
   Қызғылт
   Orbi Pro роутері мен спутнигі синхрондалмады. Спутникты роутерге жақындатып, қайтадан көріңіз.
6. Спутникты орнатып, оны қуат көзіне қосыңыз.
   Спутникты төбеге немесе қабырғаға орнатуға болады. Қосымша ақпарат алу үшін осы жылдам іске қосу нұсқаулығындағы Спутникты аспалы төбеге орнату немесе Спутникты қабырғаға орнату бөлімін қараңыз.
   Не қуат адаптерін спутникке және қуат көзіне қосыңыз, не спутниктегі PoE+ LAN 1 портын Ethernet кабеліне және 802.3at (PoE+) қуатын бере алатын PoE+ қосқышына қосыңыз.
7. Orbi роутеріне жақсы қосылымды көрсету үшін LED жолағының көк түспен жанғанына көз жеткізіңіз.
   Ескертпе: Спутник роутермен синхрондалғаннан кейін, қауіпсіздік мақсатында спутниктің Синхрондау (Sync) батырмасы өшіріледі. Егер сіз Синхрондау (Sync) батырмасын бассаңыз және спутниктің LED жолағы қызғылт түспен жыпылықтаса, бұл LED әрекеті Синхрондау (Sync) батырмасының өшірілгенін білдіреді. Синхрондау (Sync) батырмасын қосу үшін роутерге кіріп, Қосылған құрылғылар (Attached Devices) бетіне өтіңіз. Қосымша ақпарат алу үшін пайдаланушы нұсқаулығын қараңыз.

Қолдау

Осы NETGEAR өнімін сатып алғаныңыз үшін рақмет. Өнімді тіркеу, көмек алу, соңғы жүктеулер мен пайдаланушы нұсқаулықтарына қол жеткізу және біздің қауымдастыққа қосылу үшін https://www.netgear.com/support/ сайтына кіруге болады. Біз тек ресми NETGEAR қолдау ресурстарын пайдалануды ұсынамыз.

Еуропалық Одақтың сәйкестік декларациясын қоса алғанда, нормативтік сәйкестік туралы ақпарат алу үшін https://www.netgear.com/about/regulatory/ сайтына кіріңіз.

Қуат көзін қосу алдында нормативтік сәйкестік құжатын қараңыз.
