PENDAHULUAN

Baca petunjuk ini dengan saksama dan kenali produk sebelum memasang alat ke kartrid gas. Tinjau petunjuk secara berkala untuk menjaga kesadaran. Simpan petunjuk ini untuk referensi di masa mendatang.

Sediakan ventilasi yang cukup. Alat gas ini mengonsumsi udara (oksigen). Jangan gunakan alat ini di ruang yang tidak berventilasi untuk menghindari membahayakan hidup Anda. Jika lebih banyak alat gas dan/atau penghuni yang menggunakan gas ditambahkan ke ruangan, ventilasi tambahan harus disediakan.
Direkomendasikan hanya untuk penggunaan di luar ruangan.

1. Alat ini hanya boleh digunakan dengan kartrid campuran Propana/Butana Primus 2202 dan 2207.
2. Mungkin berbahaya untuk mencoba memasang jenis kartrid gas lainnya.
3. Konsumsi gas: 25 g/jam/ 0,9 oz/jam / ca. 0,3 kW butana pada tekanan 1 bar.
4. Ukuran nosel jet: 0,12 mm, 62135 Butana
5. Alat ini sesuai dengan prEN 521, CAN-11.1-M79

INFORMASI KESELAMATAN

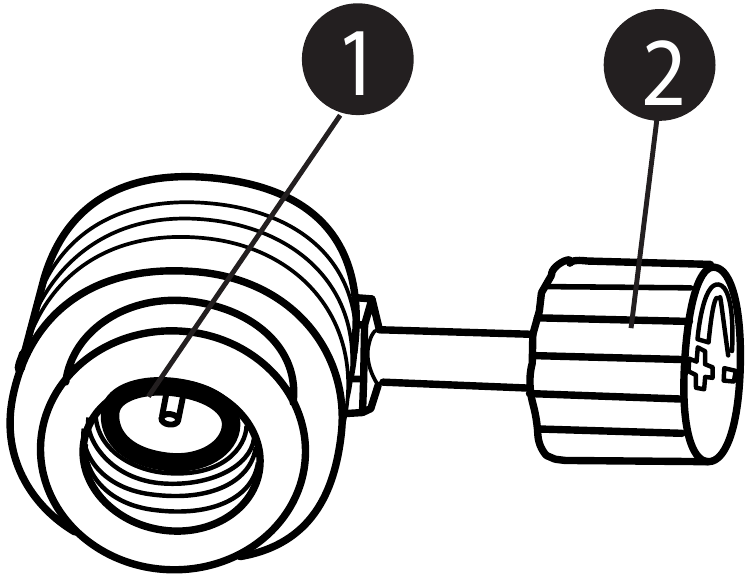

1. Pastikan bahwa segel alat (1) terpasang dan dalam kondisi baik sebelum memasang kartrid gas.

2. Pastikan bahwa alat digunakan di area yang berventilasi baik. Direkomendasikan hanya untuk penggunaan di luar ruangan!
3. Alat harus dioperasikan pada permukaan yang rata.
4. Pastikan tidak ada bahan yang mudah terbakar di dekat alat gas
5. Selalu ganti atau pasang kartrid gas di tempat yang aman, hanya di luar ruangan, jauh dari sumber penyulutan seperti api terbuka, lampu pilot, api listrik, dan jauh dari orang lain.
6. Jika Anda harus memeriksa suara gas dari alat, lakukan ini di luar ruangan. Jangan periksa kebocoran dengan api terbuka. Gunakan air sabun saja, misalnya.
7. Jangan pernah menggunakan alat dengan segel yang rusak atau aus dan jangan pernah menggunakan alat yang bocor, rusak, atau tidak berfungsi.
8. Jangan pernah meninggalkan alat tanpa pengawasan saat dinyalakan.

MENANGANI PERANGKAT

1. Berhati-hatilah untuk tidak menyentuh bagian-bagian alat yang panas selama, atau setelah digunakan.
2. Penyimpanan: Selalu buka kartrid dari alat saat tidak digunakan. Simpan di tempat kering yang aman jauh dari panas.
3. Jangan menyalahgunakan alat, atau menggunakannya untuk apa pun yang tidak dirancang untuknya.
4. Tangani alat dengan hati-hati. Jangan menjatuhkannya.

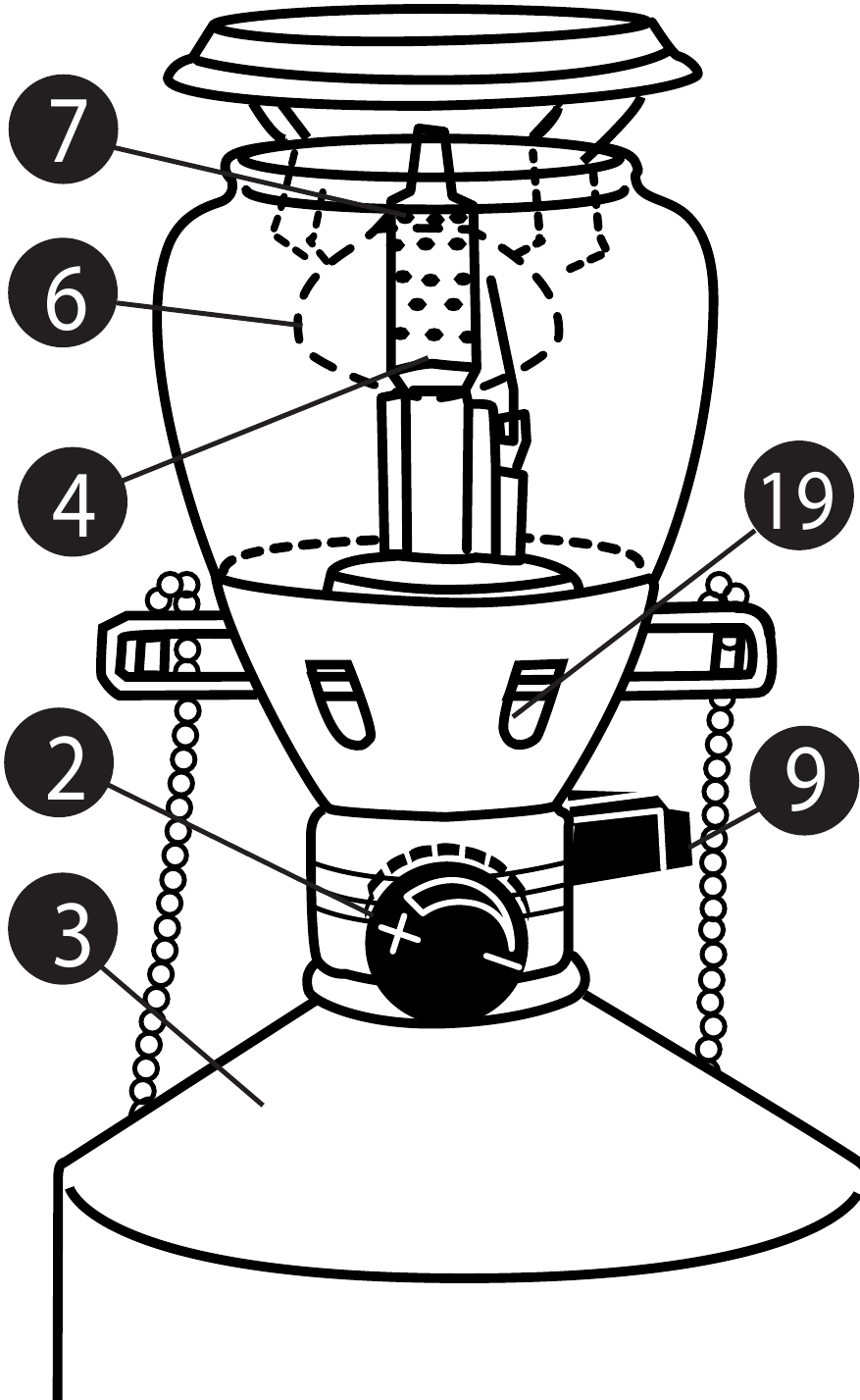

PERAKITAN PERANGKAT

1. Pastikan kenop kontrol (2) dimatikan (diputar sepenuhnya searah jarum jam).
2. Jaga agar kartrid (3) tetap tegak saat memasangnya ke katup.
3. Tempatkan katup tepat di atas kartrid (seperti yang ditunjukkan).
4. Sekrup kartrid dengan lembut ke dalam katup sampai bertemu dengan O-ring katup.
   Berhati-hatilah agar tidak memasang kartrid secara menyilang. Kencangkan dengan tangan saja.
   Jangan terlalu kencang karena Anda akan merusak katup kartrid.
5. Pastikan bahwa segel gas yang lengkap telah dibuat. Jika Anda harus memeriksa suara gas dari alat, lakukan ini di luar ruangan. Jangan periksa kebocoran dengan api terbuka. Gunakan air sabun hangat saja, oleskan ke sambungan dan koneksi alat. Setiap kebocoran akan muncul sebagai gelembung di sekitar area kebocoran. Jika Anda ragu atau Anda dapat mendengar atau mencium bau gas, jangan mencoba menyalakan alat. Buka kartrid dan hubungi dealer lokal Anda.
6. Pra-pembakaran mantel sebelum digunakan: Lepaskan bagian atas dan kaca lentera.
   Pastikan bahwa mantel (6) terletak di alur (7) tabung burner (4), yaitu ujung besar di alur bawah tabung dan ujung kecil di alur atas. Pastikan mantel terpasang secara seragam di sekeliling tabung burner. Nyalakan mantel dengan korek api atau pemantik dan putar kenop kontrol (2) dan jaga agar burner tetap menyala selama sekitar satu menit sampai mantel membentuk "telur" putih.
7. Saat mantel telah terbakar sepenuhnya, ganti kaca dan bagian atas lentera.
8. Lentera sekarang siap digunakan.
   CATATAN: Saat mantel telah terbakar, mantel sangat rapuh dan harus berhati-hati agar tidak merusaknya. Jangan gunakan lentera dengan mantel yang rusak karena ini dapat menyebabkan kaca retak. Mantel cadangan tersedia dari dealer lokal Anda.

MENGOPERASIKAN PERANGKAT

1. Selalu operasikan alat pada permukaan yang rata dan kokoh.
2. Putar kenop berlawanan arah jarum jam (2) dan nyalakan burner (4) segera (dengan Piezo Igniter (9) jika standar).
3. Sesuaikan ukuran api dengan memutar kenop kontrol (2).
4. Setelah menyala, operasikan alat secara tegak dan jangan memindahkannya.
   Penyalaan dapat terjadi jika alat belum sepenuhnya hangat, atau jika dipindahkan dengan ceroboh.
5. Setelah digunakan, pastikan katup tertutup sepenuhnya (kenop kontrol diputar sepenuhnya searah jarum jam).
6. Rantai suspensi untuk transportasi. Saat menggantung lentera dari langit-langit atau sejenisnya, pastikan jarak ke bahan yang mudah terbakar setidaknya 500 mm. JIKA TIDAK, kebakaran dapat terjadi.

MENGGANTI KARTIRD

Tutup katup sepenuhnya. Pastikan api padam dan tidak ada api lain di dekatnya. Bawa unit ke luar ruangan jauh dari orang lain. Buka kartrid dari katup dan ganti O-ring penyegel alat jika retak atau aus. Hindari pemasangan silang dengan meletakkan katup ke ulir sekrup kartrid secara tegak dan kencangkan dengan tangan saja, seperti yang dijelaskan di atas.

PEMELIHARAAN

1. Jika tekanan gas turun atau gas tidak mau menyala, periksa apakah ada gas yang tersisa di kartrid (3). Jika ya, Nosel Jet (10) mungkin tersumbat.
2. Membersihkan Nosel Jet: Matikan sepenuhnya kenop kontrol (2) dan buka kartrid (3).
3. Lepaskan bagian atas dan kaca lentera. Lepaskan burner (4) dengan menggunakan tang pipih dan geser maju mundur sampai terlepas.
   1. Berhati-hatilah untuk menghindari deformasi burner. Jangan memberikan tekanan pada burner.

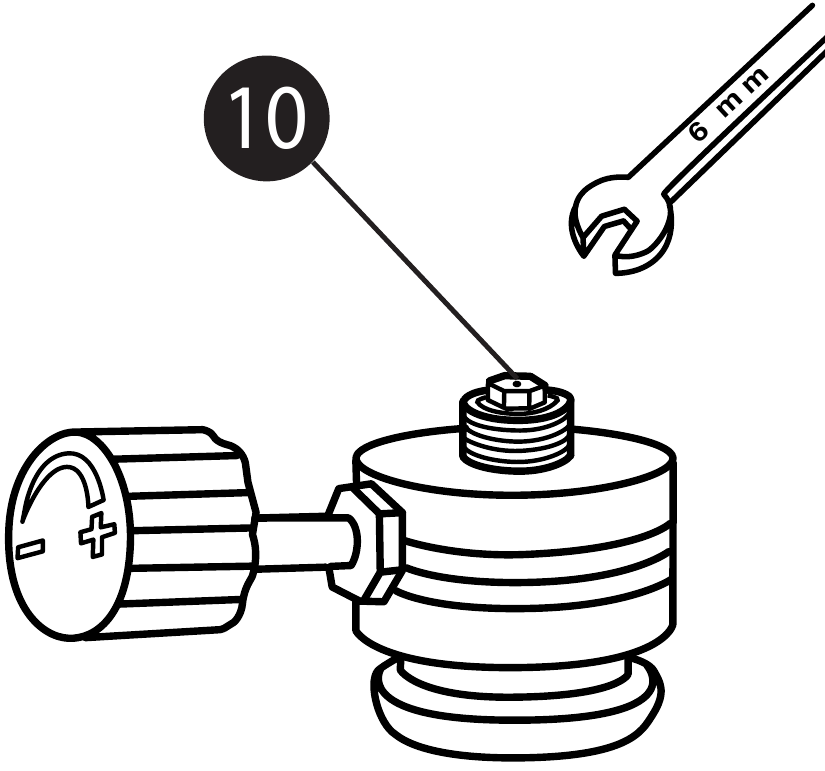

4. Buka tabung mixer (19) dengan menggunakan kunci pas 12 mm dan nosel jet (10) dengan menggunakan kunci pas 6 mm atau kunci pas nosel jet Primus 720610.

5. Bersihkan Nosel Jet dengan meniup lubang kecil di bagian depan. Jangan gunakan pemetik ukuran yang salah atau jenis pin dll. untuk membersihkan penyumbatan atau Anda dapat merusak lubang dan membuat alat tidak aman.
6. Pasang kembali Nosel Jet dan kencangkan dengan erat untuk memastikan segel gas. Pasang kembali kartrid dengan mengikuti deskripsi di bagian 4. Untuk keamanan ekstra, periksa sambungan dengan air sabun hangat. Jika gelembung muncul, sambungan tidak cukup kencang.
7. Pasang burner pada tempatnya dan ikuti bagian 4.6 pra-pembakaran mantel.

SERVIS DAN PEMELIHARAAN RUTIN

1. Selalu pastikan bahwa penyegelan O-ring terpasang dan dalam kondisi baik. Selalu periksa ini setiap kali sebelum memasang alat. Ganti O-ring jika rusak atau aus.
2. O-ring penyegel baru tersedia dari dealer lokal Anda.

SERVIS DAN PERBAIKAN

1. Jika Anda tidak dapat memperbaiki kesalahan apa pun dengan mengikuti petunjuk ini, kembalikan alat ke pengecer lokal Anda.
2. Jangan pernah mencoba pemeliharaan atau perbaikan lainnya.
3. Jangan pernah memodifikasi alat. Ini dapat menyebabkan alat menjadi tidak aman.

SPARE PART DAN AKSESORIS

1. Gunakan hanya spare part dan aksesori merek Primus. Berhati-hatilah saat memasang spare part dan aksesori. Hindari menyentuh bagian yang panas.
2. Kartrid Pengganti: Gunakan hanya kartrid gas campuran Propana/Butana Primus 2202, 2207 dengan alat ini.

Spare part

Jika Anda mengalami kesulitan dalam mendapatkan kartrid pengganti, silinder, aksesori, atau spare part, hubungi kami langsung: Primus Ltd., FORMBY, GB Suunto, CARLSBAD, CA, USA • Primus Australia Pty. Ltd.,ROSANNA, VICTORIA, AU • BOC Gases Ltd. PETONE, NZ • Cadac, JOHANNESBURG, SA
