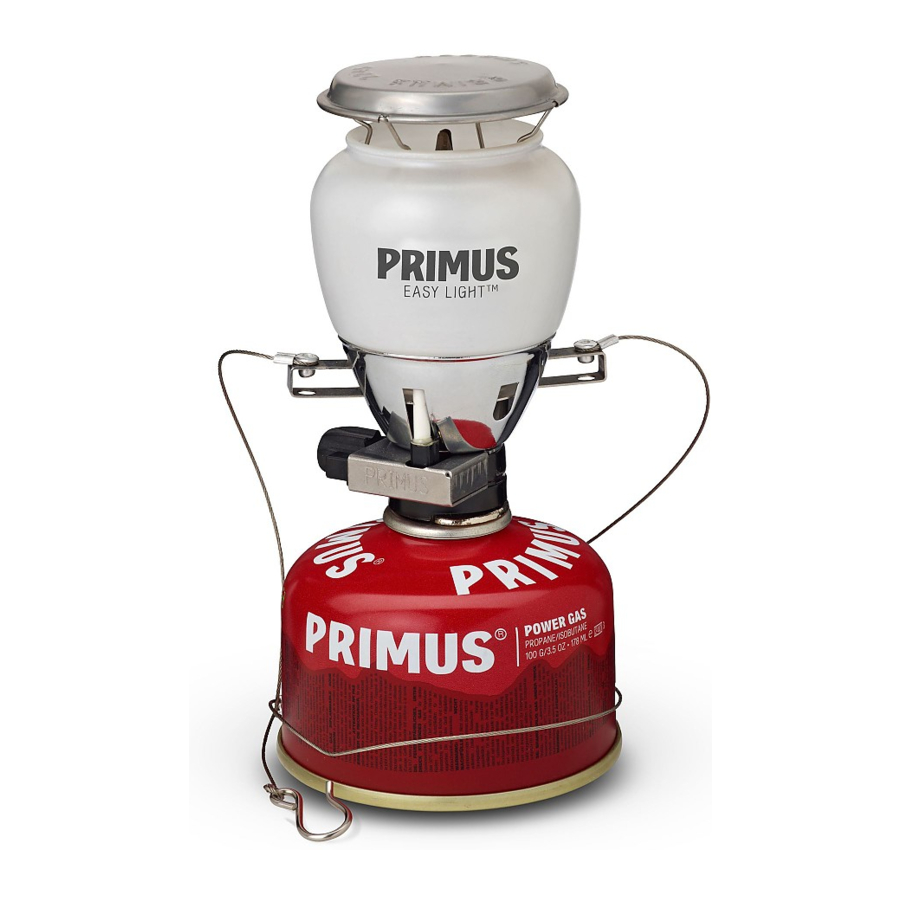

Primus PTL 2245 - Navodila za uporabo svetilke

UVOD

Pozorno preberite ta navodila in se seznanite z izdelkom, preden napravo pritrdite na plinski vložek. Občasno preglejte navodila, da ohranite ozaveščenost. Shranite ta navodila za prihodnjo uporabo.

Zagotovite ustrezno prezračevanje. Ta plinska naprava porablja zrak (kisik). Ne uporabljajte te naprave v neprezračenem prostoru, da ne bi ogrozili svojega življenja. Če se v prostor dodajo še druge plinske naprave in/ali uporabniki plina, je treba zagotoviti dodatno prezračevanje.
Priporočljivo samo za zunanjo uporabo.

1. Ta naprava se uporablja izključno s plinskimi vložki Primus Propane/Butane mix 2202 in 2207.
2. Nevarno je poskušati namestiti druge vrste plinskih vložkov.
3. Poraba plina: 25 g/h/ 0,9 oz/h / ca. 0,3 kW butana pri tlaku 1 bar.
4. Velikost šobe: 0,12 mm, 62135 Butan
5. Ta naprava je skladna s prEN 521, CAN-11.1-M79

VARNOSTNE INFORMACIJE

1. Pred namestitvijo plinskega vložka se prepričajte, da so tesnila naprave (1) na svojem mestu in v dobrem stanju.

2. Prepričajte se, da se naprava uporablja v dobro prezračevanem prostoru. Priporočljivo samo za zunanjo uporabo!
3. Napravo morate uporabljati na ravni površini.
4. Prepričajte se, da v bližini plinske naprave ni vnetljivih materialov.
5. Plinski vložek vedno zamenjajte ali namestite na varnem mestu, samo zunaj, stran od kakršnega koli vira vžiga, kot so odprti plameni, pilotne luči, električni grelniki in stran od drugih ljudi.
6. Če morate preveriti plinsko tesnost naprave, to storite na prostem. Ne preverjajte puščanja z odprtim plamenom. Uporabite samo milnico, na primer.
7. Nikoli ne uporabljajte naprave s poškodovanimi ali obrabljenimi tesnili in nikoli ne uporabljajte naprave, ki pušča, je poškodovana ali ne deluje pravilno.
8. Nikoli ne puščajte prižgane naprave brez nadzora.

RAVNANJE Z NAPRAVO

1. Pazite, da se med uporabo ali po njej ne dotikate vročih delov naprave.
2. Shranjevanje: Ko naprave ne uporabljate, vedno odvijte vložek z nje. Shranjujte jih na varnem in suhem mestu, stran od vročine.
3. Ne zlorabljajte naprave ali je ne uporabljajte za karkoli, za kar ni bila zasnovana.
4. Z napravo ravnajte previdno. Ne izpuščajte je.

SESTAVLJANJE NAPRAVE

1. Prepričajte se, da je kontrolni gumb (2) izklopljen (obrnjen do konca v smeri urinega kazalca).
2. Pri nameščanju vložka na ventil ga držite pokonci (3).
3. Postavite ventil naravnost na vrh vložka (kot je prikazano).
4. Nežno privijte vložek v ventil, dokler se ne dotakne O-obroča ventila.
   Pazite, da vložka ne privijete navzkrižno. Privijte samo ročno.
   Ne privijte premočno, ker boste poškodovali ventil vložka.
5. Prepričajte se, da je bila izvedena popolna plinska tesnost. Če morate preveriti plinsko tesnost naprave, to storite na prostem. Ne preverjajte puščanja z odprtim plamenom. Uporabite samo toplo milnico, ki jo nanesete na spoje in priključke naprave. Vsako puščanje se bo pokazalo kot mehurčki okoli območja puščanja. Če ste v dvomih ali slišite ali vonjate plin, ne poskušajte prižgati naprave. Odvijte vložek in se obrnite na lokalnega prodajalca.
6. Predhodno sežiganje mrežice pred uporabo: Odstranite vrh in steklo svetilke.
   Prepričajte se, da je mrežica (6) nameščena na utorih (7) gorilne cevi (4), tj. velik konec na spodnjem utoru cevi in majhen konec na zgornjem utoru. Prepričajte se, da je mrežica enakomerno navita okoli gorilne cevi. Prižgite mrežico z vžigalico ali vžigalnikom in obrnite kontrolni gumb (2) ter pustite gorilnik prižgan približno minuto, dokler mrežica ne oblikuje belega "jajca".
7. Ko je mrežica popolnoma sežgana, namestite nazaj steklo in vrh svetilke.
8. Svetilka je zdaj pripravljena za uporabo.
   OPOMBA: Ko je mrežica sežgana, je zelo krhka in pazite, da je ne poškodujete. Ne uporabljajte svetilke s poškodovano mrežico, ker lahko to povzroči razpokanje stekla. Nadomestne mrežice so na voljo pri vašem lokalnem prodajalcu.

UPRAVLJANJE NAPRAVE

1. Napravo vedno uporabljajte na trdni ravni površini.
2. Obrnite gumb v nasprotni smeri urinega kazalca (2) in takoj prižgite gorilnik (4) (s piezoelektričnim vžigalnikom (9), če je standarden).
3. Prilagodite velikost plamena z vrtenjem kontrolnega gumba (2).
4. Po prižigu napravo uporabljajte pokonci in je ne premikajte.
   Do plamenenja lahko pride, če se naprava ni popolnoma ogrela ali če jo premikate neprevidno.
5. Po uporabi se prepričajte, da je ventil popolnoma zaprt (kontrolni gumb obrnjen do konca v smeri urinega kazalca).
6. Veriga za obešanje za transport. Pri obešanju svetilke s stropa ali podobnega, se prepričajte, da je razdalja do gorljivega materiala vsaj 500 mm. SICER lahko izbruhne požar.

MENJAVA VLOŽKA

Popolnoma zaprite ventil. Prepričajte se, da je plamen ugasnjen in da v bližini ni drugega plamena. Odnesite enoto ven, stran od drugih ljudi. Odvijte vložek z ventila in zamenjajte tesnilni O-obroč naprave, če je razpokan ali obrabljen. Izogibajte se navzkrižnemu navijanju tako, da ventil postavite naravnost na navoj vložka in ga privijete samo ročno, kot je opisano zgoraj.

VZDRŽEVANJE

1. Če tlak plina pade ali se plin ne prižge, preverite, ali je v vložku (3) še plin. Če je tako, je morda zamašena šoba (10).
2. Čiščenje šobe: Popolnoma izklopite kontrolni gumb (2) in odvijte vložek (3).
3. Odstranite vrh in steklo svetilke. Odstranite gorilnik (4) s ploščatimi kleščami in ga premikajte naprej in nazaj, dokler ne zdrsne navzgor.
   1. Pazite, da ne pride do deformacije gorilnika. Ne pritiskajte na gorilnik.
4. Odvijte mešalno cev (19) s 12 mm ključem in šobo (10) s 6 mm ključem ali ključem za šobe Primus 720610.

5. Očistite šobo tako, da pihnete skozi majhno luknjo na sprednji strani. Ne uporabljajte izbiralnika nepravilne velikosti ali kakršnega koli tipa zatiča itd. za čiščenje zamašitve, ker lahko poškodujete luknjo in naredite napravo nevarno.
6. Ponovno namestite šobo in jo trdno privijte, da zagotovite plinsko tesnost. Ponovno namestite vložek po opisu v razdelku 4. Za dodatno varnost preverite spoj s toplo milnico. Če se pojavijo mehurčki, spoj ni dovolj tesen.
7. Namestite gorilnik na svoje mesto in pojdite skozi razdelek 4.6 predhodno sežiganje mrežice.

REDOVNO SERVISIRANJE IN VZDRŽEVANJE

1. Vedno se prepričajte, da je tesnilni O-obroč na svojem mestu in v dobrem stanju. To vedno preverite pred namestitvijo naprave. Zamenjajte O-obroč, če je poškodovan ali obrabljen.
2. Novi tesnilni O-obroči so na voljo pri vašem lokalnem prodajalcu.

SERVIS IN POPRAVILO

1. Če ne morete odpraviti nobene napake po teh navodilih, vrnite napravo lokalnemu prodajalcu.
2. Nikoli ne poskušajte izvajati nobenega drugega vzdrževanja ali popravila.
3. Nikoli ne spreminjajte naprave. To lahko povzroči, da naprava postane nevarna.

NADOMESTNI DELI IN DODATNA OPREMA

1. Uporabljajte samo nadomestne dele in dodatno opremo znamke Primus. Bodite previdni pri nameščanju nadomestnih delov in dodatne opreme. Izogibajte se dotikanju vročih delov.
2. Nadomestni vložki: S to napravo uporabljajte samo plinske vložke Primus 2202, 2207 Propane/Butane mix .

Nadomestni deli

Če imate težave pri pridobivanju nadomestnih vložkov, jeklenk, dodatne opreme ali nadomestnih delov, se obrnite neposredno na nas: Primus Ltd., FORMBY, GB Suunto, CARLSBAD, CA, USA • Primus Australia Pty. Ltd.,ROSANNA, VICTORIA, AU • BOC Gases Ltd. PETONE, NZ • Cadac, JOHANNESBURG, SA
