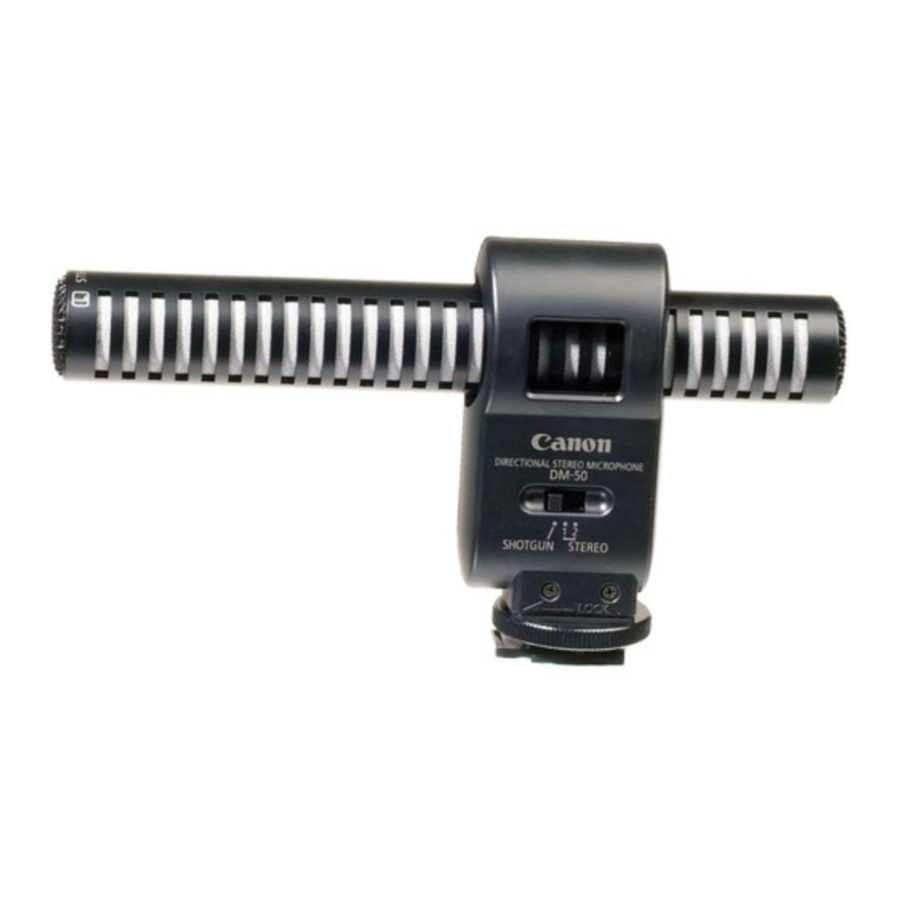

Canon DM-50 - Manual Mikrofon Stereo Terarah Canon

Pendahuluan

Produk ini telah dirancang khusus untuk camcorder yang dilengkapi dengan advanced accessory shoe. Ini adalah mikrofon yang sangat sensitif yang dapat dialihkan antara berfungsi sebagai mikrofon terarah (monaural) atau mikrofon stereo yang juga dengan jelas menangkap suara yang datang dari depan mikrofon, untuk suara rekaman penuh. Pilih rentang pengambilan suara, tergantung pada situasi dan tujuan perekaman Anda. Mikrofon ini ditenagai oleh catu daya camcorder.
Sebelum menggunakan DM-50, baca petunjuk ini dengan seksama dan simpan di tempat yang aman untuk referensi di masa mendatang.
Mikrofon ini ditenagai oleh paket baterai camcorder atau adaptor daya. Gunakan mikrofon saat camcorder dalam mode rekam atau jeda rekam. Anda dapat menggunakan mikrofon untuk melakukan dubbing audio.

Tentang pelindung angin

Pelindung angin mengurangi kebisingan angin tanpa mengganggu kemampuan pengambilan suara mikrofon.
Gunakan pelindung angin secara teratur.
Ilustrasi di sebelah kiri menunjukkan cara memasang pelindung angin (Gbr. 1).

Nomenklatur

1. Sakelar Directivity (Directivity switch)
2. Kunci sepatu (Shoe lock)
3. Pelindung angin (1 besar, 1 kecil) (Wind shields (1 large, 1 small))

Memasang mikrofon

Lihat buku petunjuk camcorder Anda untuk informasi lebih lanjut.

• Matikan daya camcorder sebelum memasang/melepas mikrofon.

1. Geser mikrofon lurus ke sepatu aksesori camcorder (Gbr. 1).


   • Geser ke arah panah di bagian bawah mikrofon hingga berbunyi klik dan terpasang dengan aman.
2. Kencangkan dengan memutar kunci sepatu (shoe lock) ke arah panah LOCK (Gbr. 2).


   • Pastikan mikrofon tidak terlepas saat memutar kunci sepatu (shoe lock).
3. Hidupkan daya camcorder.
   • C (Koneksi) muncul di layar camcorder saat camcorder dalam mode rekam atau jeda rekam.
   • Mikrofon internal camcorder mati secara otomatis.
4. Atur sakelar directivity (directivity switch) mikrofon.

• SHOTGUN: Dengan jelas menangkap suara yang datang dari depan mikrofon. (Monaural)
• STEREO 1: Menangkap suara yang datang dari depan, serta suara di sekitar mikrofon.
• STEREO 2: Menangkap suara di sekitar mikrofon dalam rentang yang lebih luas daripada STEREO 1.

Sebelum digunakan

• Pastikan tidak ada yang terhubung ke terminal mikrofon camcorder.
• Jika Anda menggunakan headphone untuk memantau suara, konfirmasikan suara dengan headphone sebelum Anda mulai merekam.

Setelah digunakan

1. Matikan daya camcorder.
2. Putar kunci sepatu (shoe lock) ke arah yang berlawanan dari panah LOCK.
3. Geser dan lepaskan mikrofon.

Tindakan pencegahan

• DM-50 tidak akan menangkap suara apa pun jika mikrofon lain terpasang ke terminal mikrofon camcorder.
• Lihat buku petunjuk camcorder Anda untuk informasi tentang cara menggunakan mikrofon untuk melakukan dubbing audio.
• Saat membawa camcorder dengan mikrofon terpasang, pastikan untuk menopang badan kamera. Jangan pernah membawa kamera dengan memegang mikrofon.
• Uji mikrofon dengan berbicara ke dalamnya. Jangan ketuk mikrofon atau meniupnya.
• Jangan menjatuhkan atau menyentak mikrofon. Ini dapat merusak mikrofon atau mengganggu kinerjanya. Tangani mikrofon dengan hati-hati.
• Jangan membongkar atau menyentuh bagian interior mikrofon. Konsultasikan dengan dealer atau outlet servis Canon Anda jika masalah berlanjut.
• Jangan gunakan atau tinggalkan mikrofon di tempat yang panas dan lembap seperti di dalam kendaraan tertutup dalam cuaca panas atau di bawah sinar matahari langsung.
• Pastikan tidak ada benda asing seperti serpihan logam yang masuk ke dalam sepatu aksesori camcorder. Berhati-hatilah agar tidak merusak steker atau bagian bawah mikrofon dengan menggunakan kekuatan yang berlebihan.
• Jangan menyimpan camcorder dengan mikrofon terpasang.

Perawatan mikrofon

• Bersihkan mikrofon dengan membersihkannya secara ringan dengan kain lembut dan kering. Jangan pernah menggunakan tiner, benzena, alkohol, atau pembersih atau pelarut volatil lainnya.
• Mikrofon tidak akan berfungsi dengan baik jika terminalnya kotor. Periksa sebelum digunakan, dan bersihkan dengan kain kering jika perlu.

Spesifikasi

Berat dan dimensi adalah perkiraan. Kesalahan dan kelalaian dikecualikan.
Dapat berubah tanpa pemberitahuan.
