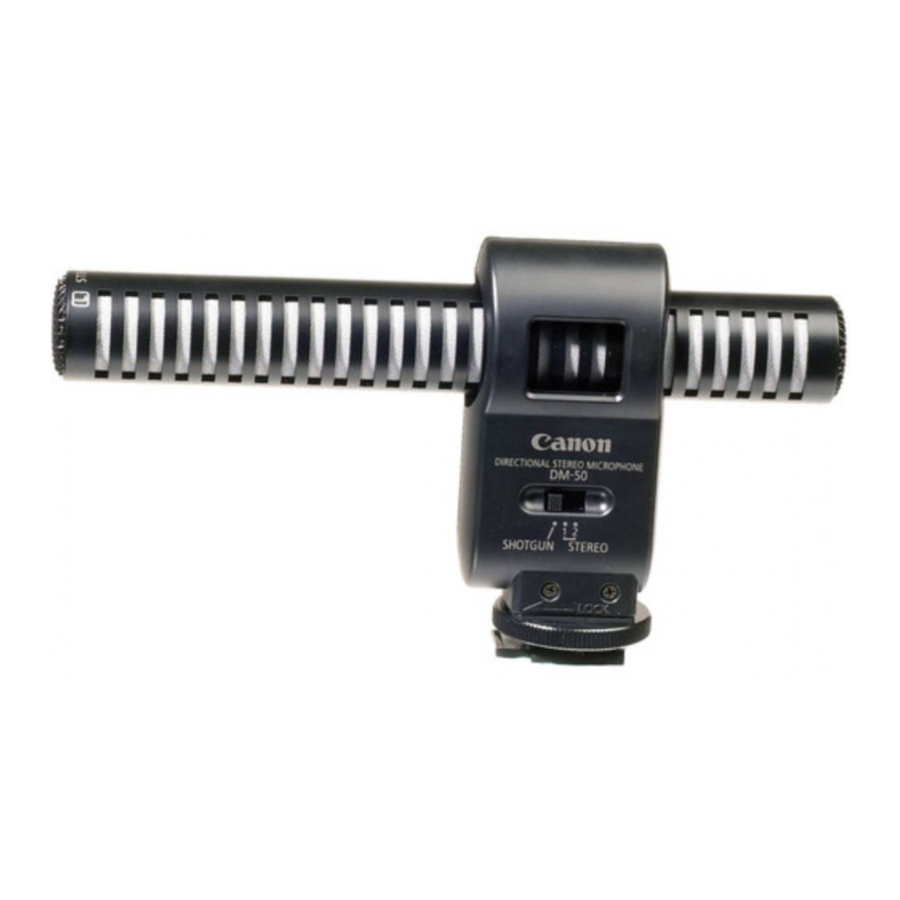

Canon DM-50 - Руководство пользователя направленного стереомикрофона Canon

Введение

Этот продукт разработан исключительно для видеокамер, оснащенных усовершенствованным разъемом для аксессуаров . Это высокочувствительный микрофон, который можно переключать между режимами направленного микрофона (монофонический) или стереомикрофона, который также четко улавливает звуки, поступающие спереди микрофона, для полноценной записи звука. Выберите диапазон захвата звука в зависимости от ситуации и целей записи. Микрофон питается от источника питания видеокамеры.
Перед использованием DM-50 внимательно прочитайте эти инструкции и сохраните их в надежном месте для дальнейшего использования.
Микрофон питается от аккумуляторной батареи или адаптера питания видеокамеры. Используйте микрофон, когда видеокамера находится в режиме записи или паузы записи. Вы можете использовать микрофон для аудиодублирования.

О ветрозащитных экранах

Ветрозащитные экраны снижают шум ветра, не влияя на способность микрофона улавливать звук.
Регулярно используйте ветрозащитные экраны.
На рисунке слева показано, как прикрепить ветрозащитные экраны (рис. 1).

Номенклатура

1. Переключатель направленности
2. Фиксатор разъема
3. Ветрозащитные экраны (1 большой, 1 маленький)

Установка микрофона

Для получения дополнительной информации обратитесь к руководству по эксплуатации вашей видеокамеры.

• Перед установкой/снятием микрофона выключите питание видеокамеры.

1. Вставьте микрофон прямо в разъем для аксессуаров видеокамеры (рис. 1).


   • Вставляйте в направлении стрелки на нижней стороне микрофона до щелчка, чтобы он надежно зафиксировался на месте.
2. Затяните, повернув фиксатор разъема в направлении стрелки LOCK (блокировка) (рис. 2).


   • Убедитесь, что микрофон не отсоединяется при повороте фиксатора разъема.
3. Включите питание видеокамеры.
   • C (Подключение) появляется на дисплее видеокамеры, когда видеокамера находится в режиме записи или паузы записи.
   • Встроенный микрофон видеокамеры автоматически отключается.
4. Установите переключатель направленности микрофона.

• SHOTGUN: Четко улавливает звук, поступающий спереди микрофона. (Монофонический)
• STEREO 1: Улавливает звук, поступающий спереди, а также звук, окружающий микрофон.
• STEREO 2: Улавливает звук, окружающий микрофон, в более широком диапазоне, чем STEREO 1.

Перед использованием

• Убедитесь, что к микрофонному разъему видеокамеры ничего не подключено.
• Если вы используете наушники для контроля звука, подтвердите звук с помощью наушников перед началом записи.

После использования

1. Выключите питание видеокамеры.
2. Поверните фиксатор разъема в направлении, противоположном стрелке LOCK (блокировка).
3. Сдвиньте и снимите микрофон.

Меры предосторожности

• DM-50 не будет улавливать звук, если к микрофонному разъему видеокамеры подключен другой микрофон.
• Обратитесь к руководству по эксплуатации вашей видеокамеры для получения информации о том, как использовать микрофон для аудиодублирования.
• При переноске видеокамеры с прикрепленным микрофоном обязательно поддерживайте корпус камеры. Никогда не переносите камеру, держась за микрофон.
• Проверьте микрофон, поговорив в него. Не стучите по микрофону и не дуйте в него.
• Не роняйте и не трясите микрофон. Это может повредить микрофон или ухудшить его работу. Обращайтесь с микрофоном осторожно.
• Не разбирайте и не прикасайтесь к внутренним частям микрофона. Обратитесь к дилеру или в сервисный центр Canon, если проблемы не исчезнут.
• Не используйте и не оставляйте микрофон в жарких, влажных местах, например, внутри закрытого автомобиля в жаркую погоду или под прямыми солнечными лучами.
• Убедитесь, что внутрь разъема для аксессуаров видеокамеры не попали посторонние предметы, такие как металлические фрагменты. Будьте осторожны, чтобы не деформировать штекер или нижнюю часть микрофона, прилагая чрезмерное усилие.
• Не храните видеокамеру с прикрепленным микрофоном.

Уход за микрофоном

• Очищайте микрофон, слегка протирая его мягкой сухой тканью. Никогда не используйте разбавители, бензин, спирт или другие летучие очистители или растворители.
• Микрофон не будет работать должным образом, если контакты загрязнены. Проверьте их перед использованием и при необходимости протрите сухой тканью.

Технические характеристики

Вес и размеры являются приблизительными. Возможны ошибки и упущения.
Возможны изменения без предварительного уведомления.
