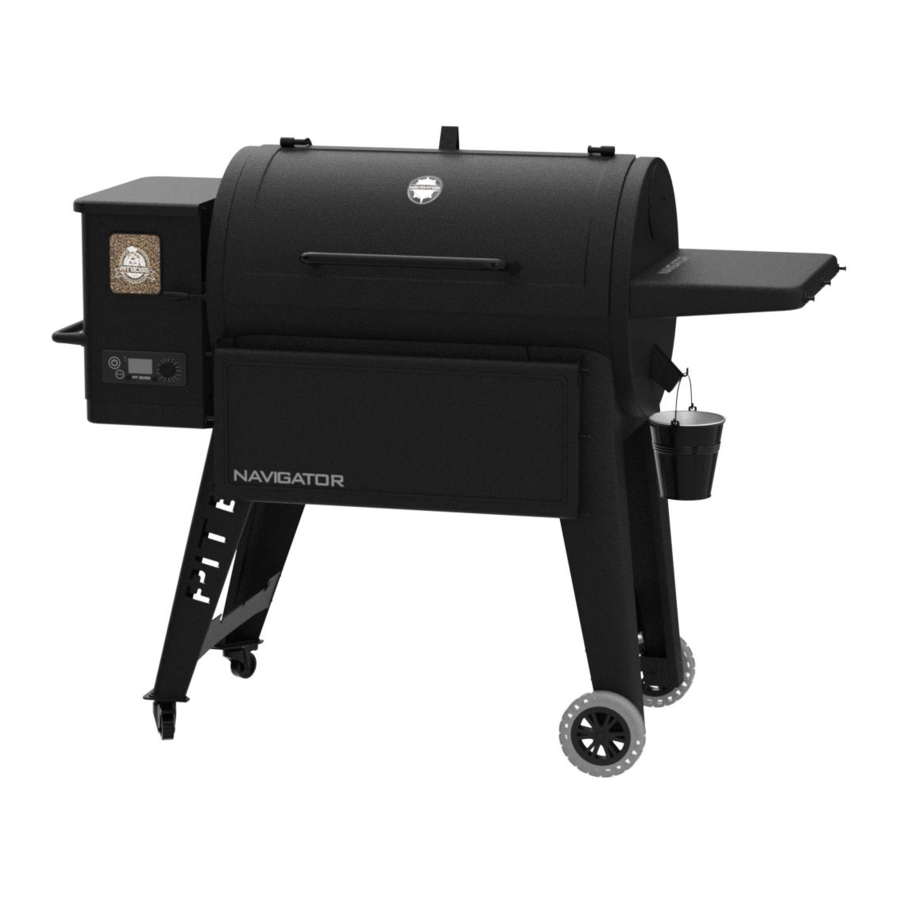

BAGIAN & SPESIFIKASI

BACA DENGAN CERMAT, SIMPAN UNTUK REFERENSI MASA DEPAN. MANUAL HARUS DIBACA SEBELUM PENGOPERASIAN!

HARAP BACA SELURUH MANUAL SEBELUM PEMASANGAN DAN PENGGUNAAN ALAT LISTRIK PEMBAKAR BAHAN BAKAR PELET INI. KEGAGALAN MENGIKUTI PETUNJUK INI DAPAT MENGAKIBATKAN KERUSAKAN PROPERTI, CEDERA TUBUH, ATAU BAHKAN KEMATIAN. HUBUNGI PETUGAS PEMBANGUNAN ATAU KEBAKARAN SETEMPAT TENTANG PEMBATASAN DAN PERSYARATAN PEMERIKSAAN PEMASANGAN DI WILAYAH ANDA.

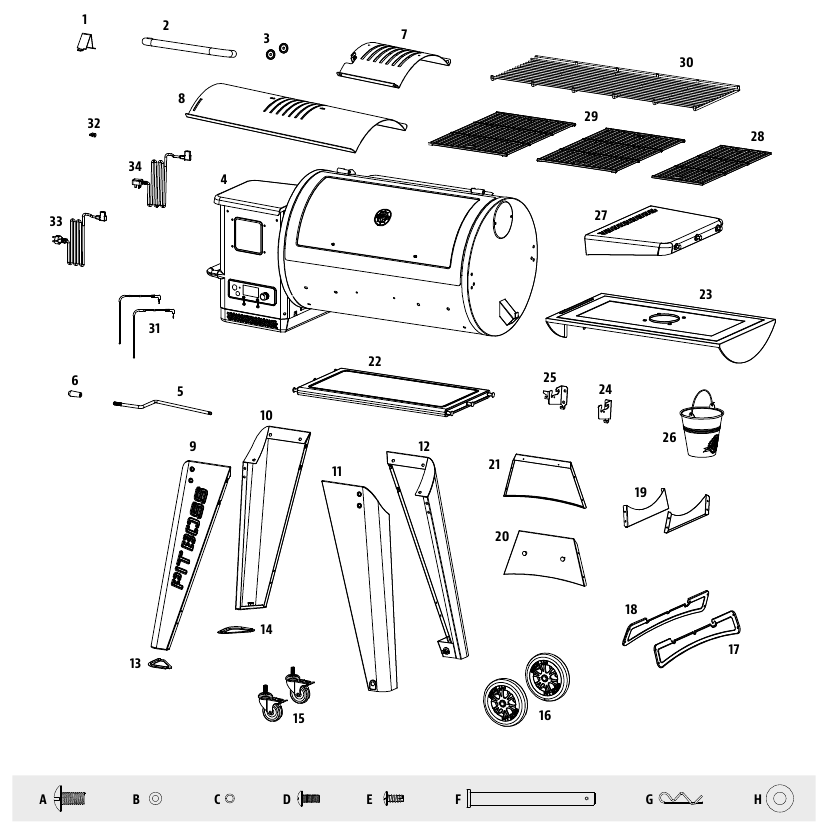

Bagian#	Deskripsi
1	Lid Stopper (x1) (Penahan Tutup (x1))
2	Lid Handle (x1) (Pegangan Tutup (x1))
3	Lid Handle Bezel (x2) (Bezel Pegangan Tutup (x2))
4	Main Barrel/Hopper Assembly (x1) (Rakitan Tong/Hopper Utama (x1))
5	Flame Broiler Adjusting Bar (x1) (Batang Penyesuaian Panggangan Api (x1))
6	Flame Broiler Adjusting Bar Handle (x1) (Pegangan Batang Penyesuaian Panggangan Api (x1))
7	Flame Broiler Slider (x1) (Slider Panggangan Api (x1))
8	Flame Broiler Main Plate (x1) (Pelat Utama Panggangan Api (x1))
9	Left Front Leg (x1) (Kaki Depan Kiri (x1))
10	Left Back Leg (x1) (Kaki Belakang Kiri (x1))
11	Right Front Leg (x1) (Kaki Depan Kanan (x1))
12	Right Back Leg (x1) (Kaki Belakang Kanan (x1))
13	Left Front Leg Trim Piece (x1) (Potongan Trim Kaki Depan Kiri (x1))
14	Left Back Leg Trim Piece (x1) (Potongan Trim Kaki Belakang Kiri (x1))
15	Locking Caster Wheel (x2) (Roda Caster Pengunci (x2))
16	Wheel (x2) (Roda (x2))
17	Right Bottom Support Plate (x1) (Pelat Penopang Bawah Kanan (x1))
18	Left Bottom Support Plate (x1) (Pelat Penopang Bawah Kiri (x1))
19	Short Support Plate (x2) (Pelat Penopang Pendek (x2))
20	Front Long Support Plate (x1) (Pelat Penopang Panjang Depan (x1))
21	Back Long Support Plate (x1) (Pelat Penopang Panjang Belakang (x1))
22	Front Shelf (x1) (Rak Depan (x1))
23	Diffuser Plate (x1) (Pelat Diffuser (x1))
24	Front Shelf Bracket Right (x1) (Braket Rak Depan Kanan (x1))
25	Front Shelf Bracket Left (x1) (Braket Rak Depan Kiri (x1))
26	Grease Bucket (x1) (Ember Lemak (x1))
27	Right Side Table (x1) (Meja Samping Kanan (x1))
28	Cooking Grid A (x1) (Kisi Memasak A (x1))
29	Cooking Grid B (x2) (Kisi Memasak B (x2))
30	Warming Rack (x1) (Rak Penghangat (x1))
31	Meat Probe (x2) (Probe Daging (x2))
32	Power Cord Clip (x1) (Klip Kabel Daya (x1))
33	Power Cord - F Plug (x1) (Kabel Daya - Steker F (x1))
34	Power Cord - G Plug (x1) (Kabel Daya - Steker G (x1))
A	Screw (x18) (Sekrup (x18))
B	Washer (x18) (Ring (x18))
C	Locking Washer (x18) (Ring Pengunci (x18))
D	Screw (x30) (Sekrup (x30))
E	Screw (x6) (Sekrup (x6))
F	Wheel Axle Pin (x2) (Pin Gandar Roda (x2))
G	Wheel Cotter Pin (x2) (Pin Belah Roda (x2))
H	Wheel Washer (x2) (Ring Roda (x2))

PB – PERSYARATAN LISTRIK
220-240 V, 50 Hz, 250 W, STEKER YANG DITANAHKAN
Ilustrasi Diagram pada halaman berikutnya.

MODEL		UNIT DIRAKIT (LxTxD)	BERAT UNIT	AREA MEMASAK	RENTANG SUHU	FITUR DIGITAL
PB	PB1150G	1,622mm x 1,195mm x 940mm / 63.86" x 47" x 37"	84 kg / 185.19 lb	Utama - 4,587.1 cm² / 711 sq. in. Rak Atas - 2,883.9 cm² / 447 sq. in. TOTAL - 7,471 cm² / 1158 sq. in.	82-260°C / 180-500°F	Sepuluh pengaturan suhu yang telah ditetapkan, siklus mulai dan pendinginan, penyala elektrik

PERSIAPAN PERAKITAN

Suku cadang terletak di seluruh karton pengiriman, termasuk di bawah pemanggang. Periksa pemanggang, suku cadang, dan paket blister perangkat keras setelah dikeluarkan dari karton pengiriman pelindung. Buang semua bahan kemasan dari dalam dan luar pemanggang sebelum perakitan, kemudian tinjau dan periksa semua suku cadang dengan mengacu pada daftar suku cadang. Jika ada bagian yang hilang atau rusak, jangan coba merakit. Kerusakan pengiriman tidak tercakup dalam garansi. Hubungi dealer Anda atau Layanan Pelanggan Pit Boss^® untuk suku cadang. www.pitboss-grills.com

Untuk memudahkan pemasangan dan menghindari cedera, gunakan dua orang saat merakit alat ini.

Alat yang diperlukan untuk perakitan: obeng dan level. Alat tidak termasuk.

PETUNJUK PERAKITAN

Disarankan untuk membaca setiap langkah sepenuhnya sebelum memulai perakitan pada instruksi. Jangan kencangkan sekrup sepenuhnya sampai semua sekrup untuk langkah itu telah dipasang. Kombinasi perangkat keras yang melibatkan ring pengunci dan ring harus dipasang dengan ring pengunci paling dekat dengan kepala sekrup.

MENGENCANGKAN KAKI KE KAKI PENYANGGA

Bagian yang Dibutuhkan:
1 x Kaki Depan Kiri (#9)
1 x Kaki Belakang Kiri (#10)
1 x Potongan Trim Kaki Depan Kiri (#13)
1 x Potongan Trim Kaki Belakang Kiri (#14)
6 x Sekrup (#D)

Instalasi:

Gunakan tiga sekrup untuk memasang Potongan Trim Kaki Depan Kiri ke Kaki Depan Kiri untuk mengunci roda kastor. Lanjutkan untuk memasang Kaki Belakang Kiri untuk mengunci roda kastor dan Potongan Trim Kaki Belakang Kiri.

MENGENCANGKAN PLAT PENYANGGA DAN RODA KASTOR

Bagian yang Dibutuhkan:
1 x Kaki Depan Kiri (#9)
1 x Kaki Belakang Kiri (#10)
1 x Plat Penyangga Bawah Kiri (#18)
1 x Plat Penyangga Pendek (#19)
2 x Kastor Putar dengan Rem (#15)
8 x Sekrup (#D)

Instalasi:

Pasang satu Plat Penyangga Pendek ke sisi unit di antara Kaki Penyangga Depan dan Belakang menggunakan empat sekrup. Ulangi pemasangan yang sama untuk memasang Plat Penyangga Bawah ke kaki yang sama.
Masukkan setiap Roda Kastor Pengunci ke bagian Bawah setiap Kaki Penyangga dengan mengencangkan dengan tangan ke dalam lubang. Pastikan Roda Kastor Pengunci dimasukkan sepenuhnya dengan memastikan tidak dapat berputar lebih jauh.
CATATAN: Pastikan Plat Penyangga Bawah menghadap ke atas dengan arah yang benar.

MENGENCANGKAN PLAT PENYANGGA DAN RODA

Bagian yang Dibutuhkan:
1 x Kaki Depan Kanan (#11)
1 x Kaki Belakang Kanan (#12)
1 x Plat Penyangga Bawah Kanan (#17)
1 x Plat Penyangga Pendek (#19)
2 x Roda (#16)
8 x Sekrup (#D)
2 x Pin As Roda (#F)
2 x Cotter Pin Roda (#G)
2 x Ring Roda (#H)

Instalasi:

Pasang satu Plat Penyangga Pendek ke sisi unit di antara Kaki Penyangga Depan dan Belakang menggunakan empat sekrup. Ulangi pemasangan yang sama untuk memasang Plat Penyangga Bawah ke kaki yang sama.
Pasang Roda besar ke Kaki Penyangga dengan memasukkan Pin As Roda melalui lubang Kaki Penyangga Roda, lalu kencangkan menggunakan Cotter Pin Roda. Ulangi pemasangan untuk Roda lainnya di sisi yang sama.
CATATAN: Pastikan Plat Penyangga Bawah menghadap ke atas dengan arah yang benar.

MENGENCANGKAN PLAT PENYANGGA KE KAKI PENYANGGA UNTUK RODA

Bagian yang Dibutuhkan:
1 x Plat Penyangga Panjang Depan (#20)
1 x Plat Penyangga Panjang Belakang (#21)
4 x Sekrup (#D)

Instalasi:

Kencangkan satu Plat Penyangga Panjang ke satu Kaki Penyangga untuk Roda menggunakan dua sekrup. Pastikan sisi datar Plat Penyangga menghadap ke luar. Ulangi pemasangan yang sama untuk memasang Plat Penyangga Panjang lainnya ke Kaki Penyangga lainnya.

MENGENCANGKAN PLAT PENYANGGA KE KAKI PENYANGGA UNTUK KASTOR

Bagian yang Dibutuhkan:
4 x Sekrup (#D)

Instalasi:

Selanjutnya, Kencangkan Plat Penyangga Panjang ke Kaki Penyangga untuk Roda Kastor. Kencangkan menggunakan dua sekrup untuk setiap plat.

MEMASANG TONG UTAMA KE KERETA

Bagian yang Dibutuhkan:
1 x Tong Utama (#4)
12 x Sekrup (#A)
12 x Ring (#B)
12 x Ring Pengunci (#C)
1 x Kabel Daya (#33 atau #34)
1 x Klip Kabel (#32)
Instalasi:
CATATAN: Ada dua Kabel Daya yang disediakan. Pilih Kabel Daya yang diperlukan untuk wilayah Anda.

Tempatkan klip kabel pada kabel daya yang benar. Masukkan kabel daya ke dalam alur di bagian bawah hopper. Kencangkan klip kabel ke bagian bawah hopper dengan sekrup yang sebelumnya dipasang. Perhatikan Ilustrasi 6A.
Siapkan Tong Utama untuk dipasang ke Kereta. Hati-hati, angkat Kereta ke posisi tegak dengan roda di bagian bawah. Posisikan Kereta di samping Tong Utama, dengan keduanya menghadap ke arah yang sama. Kunci Roda Kastor pada Kereta. Dengan bantuan orang kedua, siapkan untuk mengangkat Tong Utama ke atas Kereta. Dengan satu orang mengangkat dari sisi hopper, dan orang lain mengangkat dari ujung tong yang berlawanan, angkat Tong Utama dengan hati-hati, dan perlahan turunkan ke atas Kereta. Perhatikan ilustrasi 6B.
Selanjutnya, buka tutup Tong Utama. Sesuaikan rotasi seperlunya untuk menyelaraskan lubang sekrup Tong Utama ke Kereta. Setelah ditempatkan, kencangkan setiap kaki ke Tong Utama menggunakan tiga sekrup, ring, dan ring pengunci. Perhatikan ilustrasi 6C.

MENGENCANGKAN PLAT PENYANGGA KE PEMANGGANG

Bagian yang Dibutuhkan:
6 x Sekrup (#E)

Instalasi:

Kencangkan setiap Plat Penyangga Panjang ke Tong Utama menggunakan tiga sekrup.

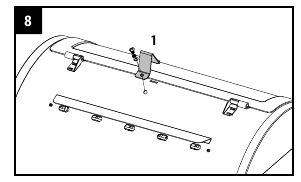

MEMASANG PENGHALANG TUTUP

Bagian yang Dibutuhkan:
1 x Penghalang Tutup (#1)

Instalasi:

Kencangkan Penghalang Tutup ke bagian atas Tong Utama menggunakan sekrup yang sudah terpasang di atas Tong Utama.

MEMASANG GAGANG TUTUP

Bagian yang Dibutuhkan:
1 x Gagang Tutup (#2)
2 x Bezel Gagang Tutup (#3)

Instalasi:

Lepaskan sekrup yang sudah terpasang dari Gagang Tutup. Dari dalam tutup tong, masukkan satu sekrup menonjol ke luar. Tambahkan Bezel pada sekrup. Kemudian kencangkan sekrup dengan tangan (dari dalam) ke dalam Gagang Tutup. Ulangi untuk sisi lainnya.

MENEMPATKAN PLAT DIFUSER

Bagian yang Dibutuhkan:
1 x Plat Difuser (#23)

Instalasi:

Ganti Plat Difuser di Tong Utama.
CATATAN: Pastikan keempat lubang Plat Difuser sejajar dengan benar dengan empat sekrup dari pot pembakaran.

MEMASANG KOMPONEN PEMANGGANG API

Bagian yang Dibutuhkan:
1 x Plat Utama Pemanggang Api (#8)
1 x Slider Pemanggang Api (#7)
Instalasi:

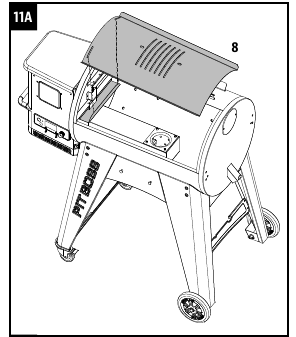

Masukkan Plat Utama Pemanggang Api ke dalam panggangan utama. Sandarkan Plat Utama Pemanggang Api pada tepian bawaan (di sisi kanan bagian dalam) Panggangan Utama yang mengarahkan lemak ke arah cerat ember lemak. Geser seluruh bagian ke sisi kiri, dan dua slot pada Plat Utama Pemanggang Api akan masuk ke tepian bulat di atas pot pembakaran. Itu akan duduk sedikit pada sudut ke bawah. Perhatikan ilustrasi 11A.

Jika Plat Utama bersandar pada dasar Tong, itu dipasang dengan tidak benar. Pemasangan yang buruk dapat mengakibatkan kerusakan pada Tong Panggangan Utama Anda.
Tempatkan Slider Pemanggang Api di atas Plat Utama Pemanggang Api yang menutupi bukaan slot. Pastikan tab yang terangkat berada di sebelah kiri dan dua pin di bagian bawah Slider Pemanggang Api ditempatkan ke dalam lubang Plat Utama Pemanggang Api untuk dengan mudah menyesuaikan untuk api langsung dan tidak langsung saat memasak. Kedua bagian pemanggang api dilapisi ringan dengan minyak untuk menghindari karat saat dikirim. Perhatikan ilustrasi 11B.
CATATAN: Untuk mempertahankan kinerja membakar dan memanggang dari kisi-kisi memasak Anda, perawatan dan pemeliharaan rutin diperlukan. Lihat Buku Panduan Pemilik.

MEMASANG BATANG PENYESUAI PEMANGGANG API

Bagian yang Dibutuhkan:
1 x Batang Penyesuai Pemanggang Api (#5)
1 x Gagang Batang Penyesuai Pemanggang Api (#6)

Instalasi:

Masukkan Batang Penyesuai Pemanggang Api melalui lubang bukaan di sisi kiri Tong Utama. Tambahkan Gagang Batang Penyesuai Pemanggang Api di ujung luar Tong. Selanjutnya, geser ujung berlekuk Batang Penyesuai ke dalam tab pengunci pada Slider Pemanggang Api, memberi Anda akses yang dapat disesuaikan ke Slider Pemanggang Api pada Plat Utama.

MEMASANG RAK SAMPING

Bagian yang Dibutuhkan:
1 x Meja Samping (#27)
2 x Sekrup (#A)
2 x Ring (#B)
2 x Ring Pengunci (#C)

Instalasi:

Kendurkan dua sekrup yang sudah terpasang dari sisi Tong Utama. Kaitkan Rak Samping pada sekrup terlebih dahulu kemudian kencangkan dua sekrup yang sudah dikendurkan ke tempatnya.
Dari bawah, kencangkan Rak Samping ke panel samping Tong Utama menggunakan dua sekrup, ring, dan ring pengunci.

MENGENCANGKAN KURUNG RAK DEPAN

Bagian yang Dibutuhkan:
1 x Kurung Rak Depan Kanan (#24)
1 x Kurung Rak Depan Kiri (#25)
4 x Sekrup (#A)
4 x Ring (#B)
4 x Ring Pengunci (#C)

Instalasi:

Kencangkan setiap Kurung Penyangga Rak Depan ke Kaki Penyangga Depan dengan menggunakan dua sekrup, ring, dan ring pengunci.

MEMASANG RAK DEPAN

Bagian yang Dibutuhkan:
1 x Rak Depan (#22)
Instalasi:

Tempatkan Rak Depan pada Kurung Penyangga Rak Depan. Perhatikan ilustrasi 15A sebagai Rak Depan yang dibuka.
Perhatikan ilustrasi 15B sebagai Rak Depan yang dilipat.
Rak Depan juga dapat ditempatkan pada Plat Penyangga Bawah dan digunakan sebagai Plat Bawah. Perhatikan ilustrasi 15C.

MEMASANG KOMPONEN MEMASAK PEMANGGANG

Bagian yang Dibutuhkan:
1 x Kisi Memasak A (#28)
2 x Kisi Memasak B (#29)
1 x Rak Penghangat Atas Baja Berlapis Porselen (#30)

Instalasi:

Tempatkan Kisi Memasak, berdampingan, di tepian kisi di dalam Panggangan Utama.
Tempatkan Rak Memasak Atas di tepian atas di dalam Panggangan Utama.
Rak Penghangat akan terkunci pada tempatnya.

MEMASANG EMBER LEMAK

Bagian yang Dibutuhkan:
1 x Ember Lemak (#26)
Instalasi:

Lepaskan enam sekrup di sepanjang bagian luar Hopper yang mengamankan Layar Keamanan Hopper ke interior dan lepaskan layar keamanan untuk mengakses Ember Lemak. Ganti Layar Keamanan Hopper dan pasang kembali enam sekrup untuk mengamankan. Perhatikan ilustrasi 17A.
Tempatkan Ember Lemak pada pengait cerat di ujung Tong Utama. Pastikan itu rata untuk menghindari tumpahan lemak. Perhatikan ilustrasi 17B.
Unit sekarang telah dirakit sepenuhnya.

MENGHUBUNGKAN KE SUMBER DAYA

CATATAN: Sebelum mencolokkan Pit Boss^® Anda ke stopkontak listrik mana pun, pastikan tombol suhu dalam posisi OFF (mati).

STOPKONTAK STANDAR
Alat ini membutuhkan layanan 220-240 volt, 50Hz, 250w. Itu harus steker yang ditanahkan.

Cabut unit dari sumber daya saat tidak digunakan.

Lihat Buku Panduan Pemilik untuk Petunjuk Pengoperasian
