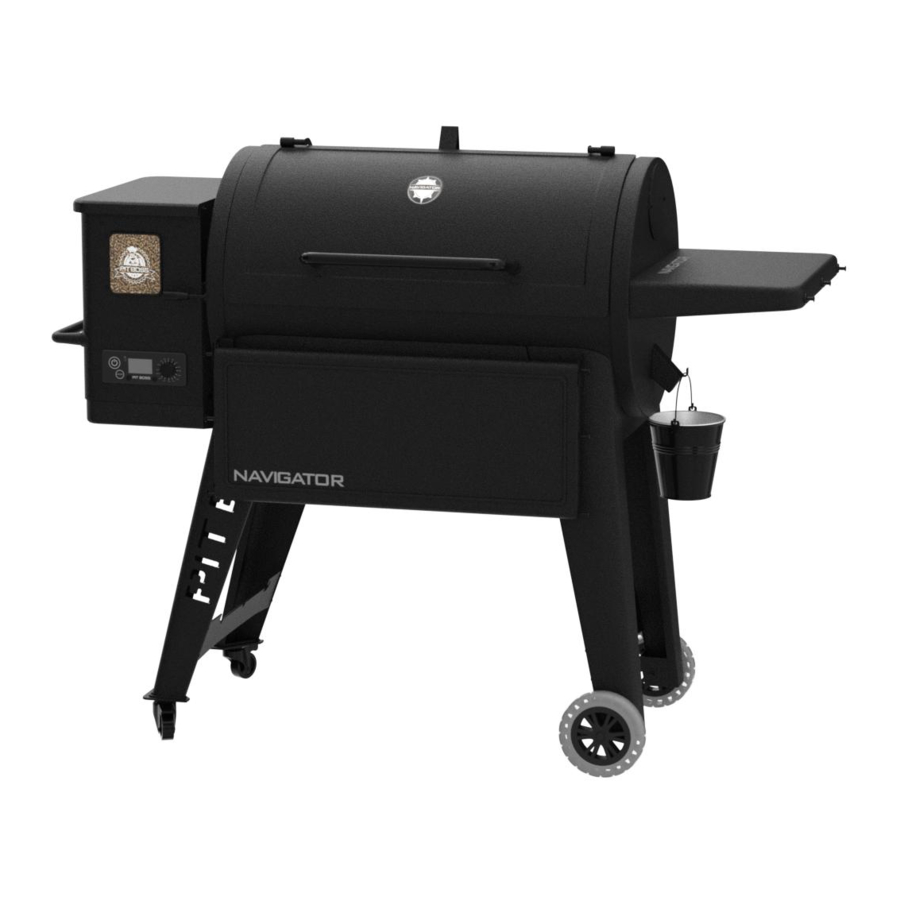

Pit Boss 1150G Navigator, PB1150G - Mwongozo wa Grill ya Mbao

MAANDALIZI YA KUSANYIKO

Sehemu ziko kote kwenye katoni ya usafirishaji, pamoja na chini ya grill. Kagua grill, sehemu, na pakiti ya malengelenge ya vifaa baada ya kuiondoa kutoka kwenye katoni ya usafirishaji ya kinga. Tupa vifaa vyote vya ufungaji kutoka ndani na nje ya grill kabla ya kusanyiko, kisha kagua na uangalie sehemu zote kwa kurejelea orodha ya sehemu. Ikiwa sehemu yoyote haipo au imeharibiwa, usijaribu kukusanyika. Uharibifu wa usafirishaji haujafunikwa chini ya udhamini. Wasiliana na muuzaji wako au Huduma ya Wateja ya Pit Boss^® kwa sehemu. www.pitboss-grills.com

Ili kurahisisha usakinishaji na kuepuka majeraha, tumia watu wawili wakati wa kukusanya kifaa hiki.

Zana zinazohitajika kwa kusanyiko: bisibisi na kiwango. Zana hazijajumuishwa.

MAELEKEZO YA MKUTANO

Inashauriwa kusoma kila hatua kikamilifu kabla ya kuanza mkusanyiko kwenye maagizo. Usikaze screws kabisa hadi screws zote za hatua hiyo ziwe zimewekwa. Mchanganyiko wa vifaa unaohusisha washer wa kufunga na washer unapaswa kuwekwa na washer wa kufunga karibu na kichwa cha screw.

KUFUNGA MIGUU KWENYE MIGUU YA MSAADA

Sehemu Zinazohitajika:
1 x Mguu wa Mbele wa Kushoto (#9)
1 x Mguu wa Nyuma wa Kushoto (#10)
1 x Kipande cha Kupunguza Mguu wa Mbele wa Kushoto (#13)
1 x Kipande cha Kupunguza Mguu wa Nyuma wa Kushoto (#14)
6 x Screw (#D)

Ufungaji:

• Tumia screws tatu kuambatisha Kipande cha Kupunguza Mguu wa Mbele wa Kushoto kwenye Mguu wa Mbele wa Kushoto kwa gurudumu la caster la kufunga. Endelea kusakinisha Mguu wa Nyuma wa Kushoto kwa gurudumu la caster la kufunga na Kipande cha Kupunguza Mguu wa Nyuma wa Kushoto.

KUFUNGA SAHANI ZA MSAADA NA MAGURUDUMU YA CASTER

Sehemu Zinazohitajika:
1 x Mguu wa Mbele wa Kushoto (#9)
1 x Mguu wa Nyuma wa Kushoto (#10)
1 x Sahani ya Msaada ya Chini ya Kushoto (#18)
1 x Sahani Fupi ya Msaada (#19)
2 x Swivel Caster yenye Brake (#15)
8 x Screw (#D)

Ufungaji:

• Sakinisha Sahani moja Fupi ya Msaada upande wa kitengo kati ya Miguu ya Msaada ya Mbele na Nyuma kwa kutumia screws nne. Rudia usakinishaji sawa ili kupachika Sahani ya Msaada ya Chini kwenye miguu sawa.
• Ingiza kila Gurudumu la Kufunga la Caster kwenye Chini ya kila Mguu wa Msaada kwa kukaza kwa mkono kwenye shimo. Hakikisha Gurudumu la Kufunga la Caster limeingizwa kabisa kwa kuhakikisha haliwezi kuzunguka zaidi.
  KUMBUKA: Hakikisha Sahani ya Msaada ya Chini inaelekea juu na mwelekeo sahihi.

KUFUNGA SAHANI ZA MSAADA NA MAGURUDUMU

Sehemu Zinazohitajika:
1 x Mguu wa Mbele wa Kulia (#11)
1 x Mguu wa Nyuma wa Kulia (#12)
1 x Sahani ya Msaada ya Chini ya Kulia (#17)
1 x Sahani Fupi ya Msaada (#19)
2 x Gurudumu (#16)
8 x Screw (#D)
2 x Pini ya Axle ya Gurudumu (#F)
2 x Pini ya Cotter ya Gurudumu (#G)
2 x Washer ya Gurudumu (#H)

Ufungaji:

• Sakinisha Sahani moja Fupi ya Msaada upande wa kitengo kati ya Miguu ya Msaada ya Mbele na Nyuma kwa kutumia screws nne. Rudia usakinishaji sawa ili kupachika Sahani ya Msaada ya Chini kwenye miguu sawa.
• Ambatisha Gurudumu kubwa kwenye Mguu wa Msaada kwa kuingiza Pini ya Axle ya Gurudumu kupitia shimo la Mguu wa Msaada wa Gurudumu, kisha uimarishe kwa kutumia Pini ya Cotter ya Gurudumu. Rudia usakinishaji kwa Gurudumu lingine upande ule ule.
  KUMBUKA: Hakikisha Sahani ya Msaada ya Chini inaelekea juu na mwelekeo sahihi.

KUFUNGA SAHANI YA MSAADA KWENYE MIGUU YA MSAADA KWA MAGURUDUMU

Sehemu Zinazohitajika:
1 x Sahani ya Msaada Mrefu ya Mbele (#20)
1 x Sahani ya Msaada Mrefu ya Nyuma (#21)
4 x Screw (#D)

Ufungaji:

• Salama Sahani moja ya Msaada Mrefu kwenye Mguu mmoja wa Msaada kwa Gurudumu kwa kutumia screws mbili. Hakikisha upande bapa wa Sahani ya Msaada unaelekea nje. Rudia usakinishaji sawa ili kupachika Sahani nyingine ya Msaada Mrefu kwenye Mguu mwingine wa Msaada.

KUFUNGA SAHANI YA MSAADA KWENYE MIGUU YA MSAADA KWA CASTER

Sehemu Zinazohitajika:
4 x Screw (#D)

Ufungaji:

• Ifuatayo, Salama Sahani za Msaada Mrefu kwenye Miguu ya Msaada kwa Gurudumu la Caster. Salama kwa kutumia screws mbili kwa kila sahani.

KUPACHIKA MAPIPA MAKUU KWENYE GARI

Sehemu Zinazohitajika:
1 x Pipa Kuu (#4)
12 x Screw (#A)
12 x Washer (#B)
12 x Locking Washer (#C)
1 x Kamba ya Nguvu (#33 au #34)
1 x Klipu ya Cable (#32)
Ufungaji:
KUMBUKA: Kuna Kamba mbili za Nguvu zinazotolewa. Chagua Kamba ya Nguvu ambayo inahitajika kwa eneo lako.

• Weka klipu za cable kwenye kamba sahihi ya nguvu. Ingiza kamba ya nguvu kwenye shimo chini ya hopper. Salama klipu ya cable chini ya hopper na screw iliyosakinishwa hapo awali. Kumbuka Mchoro 6A.


• Andaa Pipa Kuu ili kupachikwa kwenye Gari. Kwa uangalifu, inua Gari katika nafasi iliyo wima na magurudumu chini. Weka Gari karibu na Pipa Kuu, na zote zikielekea upande ule ule. Funga Magurudumu ya Caster kwenye Gari. Kwa kutumia mtu wa pili, jitayarishe kuinua Pipa Kuu kwenye Gari. Mtu mmoja akiinua kutoka upande wa hopper, na mtu mwingine akiinua kutoka mwisho wa pipa ulio kinyume, inua kwa uangalifu Pipa Kuu, na uishushe polepole kwenye Gari. Kumbuka mchoro 6B.


• Ifuatayo, fungua kifuniko cha Pipa Kuu. Rekebisha mzunguko inavyohitajika ili kupanga mashimo ya screw ya Pipa Kuu na Gari. Mara baada ya kuwekwa, salama kila mguu kwenye Pipa Kuu kwa kutumia screws tatu, washers, na washers za kufunga. Kumbuka mchoro 6C.


KUFUNGA SAHANI ZA MSAADA KWENYE GRILL

Sehemu Zinazohitajika:
6 x Screw (#E)

Ufungaji:

• Salama kila Sahani ya Msaada Mrefu kwenye Pipa Kuu kwa kutumia screws tatu.

KUFUNGA KIZUIZI CHA KIFUNIKO

Sehemu Zinazohitajika:
1 x Kizuiizi cha Kifuniko (#1)

Ufungaji:

• Salama Kizuiizi cha Kifuniko juu ya Pipa Kuu kwa kutumia screw iliyosakinishwa awali juu ya Pipa Kuu.

KUFUNGA MPINI WA KIFUNIKO

Sehemu Zinazohitajika:
1 x Mpini wa Kifuniko (#2)
2 x Bezel ya Mpini wa Kifuniko (#3)

Ufungaji:

• Ondoa screws zilizosakinishwa awali kutoka kwa Mpini wa Kifuniko. Kutoka ndani ya kifuniko cha pipa, ingiza screw moja itoke nje. Ongeza Bezel kwenye screw. Kisha kaza screw kwa mkono (kutoka ndani) kwenye Mpini wa Kifuniko. Rudia kwa upande mwingine.

KUWEKA SAHANI YA KISAMBAZAJI

Sehemu Zinazohitajika:
1 x Sahani ya Kisambazaji (#23)

Ufungaji:

• Badilisha Sahani ya Kisambazaji kwenye Pipa Kuu.
  KUMBUKA: Hakikisha mashimo manne ya Sahani ya Kisambazaji yamepangwa vizuri na screws nne za sufuria ya kuchoma.

KUFUNGA VIPENGELE VYA MCHOMA MOTO

Sehemu Zinazohitajika:
1 x Sahani Kuu ya Mchoma Moto (#8)
1 x Kitelezi cha Mchoma Moto (#7)
Ufungaji:

• Ingiza Sahani Kuu ya Mchoma Moto kwenye grill kuu. Pumzisha Sahani Kuu ya Mchoma Moto kwenye ukingo uliojengwa (upande wa kulia wa ndani) wa Grill Kuu ambayo inaelekeza grisi kuelekea mdomo wa ndoo ya grisi. Telezesha kipande kizima upande wa kushoto, na nafasi mbili kwenye Sahani Kuu ya Mchoma Moto zitatoshea kwenye ukingo uliozungushwa juu ya sufuria ya kuchoma. Itakaa kidogo kwa pembe ya kushuka. Kumbuka mchoro 11A.

  Ikiwa Sahani Kuu imepumzika kwenye msingi wa Pipa, imewekwa vibaya. Ufungaji mbaya unaweza kusababisha uharibifu kwa Pipa lako Kuu la Grill.


• Weka Kitelezi cha Mchoma Moto juu ya Sahani Kuu ya Mchoma Moto kufunika nafasi zilizofunguliwa. Hakikisha kichupo kilichoinuliwa kiko upande wa kushoto na pini mbili chini ya Kitelezi cha Mchoma Moto zimewekwa kwenye mashimo ya Sahani Kuu ya Mchoma Moto ili kurekebisha kwa urahisi moto wa moja kwa moja na usio wa moja kwa moja wakati wa kupika. Sehemu zote mbili za mchoma moto zimepakwa mafuta kidogo ili kuepuka kutu wakati wa kusafirishwa. Kumbuka mchoro 11B.
  KUMBUKA: Ili kudumisha utendaji wa kuchoma na kuoka wa gridi zako za kupikia, utunzaji na matengenezo ya mara kwa mara yanahitajika. Ona Mwongozo wa Mmiliki.


KUFUNGA BAR YA KUREKEBISHA MCHOMA MOTO

Sehemu Zinazohitajika:
1 x Bar ya Kurekebisha Mchoma Moto (#5)
1 x Mpini wa Bar ya Kurekebisha Mchoma Moto (#6)

Ufungaji:

• Ingiza Bar ya Kurekebisha Mchoma Moto kupitia shimo la ufunguzi upande wa kushoto wa Pipa Kuu. Ongeza Mpini wa Bar ya Kurekebisha Mchoma Moto mwishoni nje ya Pipa. Ifuatayo, telezesha mwisho uliokatwa wa Bar ya Kurekebisha kwenye kichupo cha kufunga kwenye Kitelezi cha Mchoma Moto, kukupa ufikiaji unaoweza kurekebishwa kwa Kitelezi cha Mchoma Moto kwenye Sahani Kuu.

KUFUNGA RAFIU YA PEMBENI

Sehemu Zinazohitajika:
1 x Jedwali la Pembeni (#27)
2 x Screw (#A)
2 x Washer (#B)
2 x Locking Washer (#C)

Ufungaji:

• Legeza screws mbili zilizosakinishwa awali kutoka upande wa Pipa Kuu. Unganisha Rafu ya Pembeni kwenye screws kwanza kisha uimarishe screws mbili zilizolegezwa mahali pake.
• Kutoka chini, salama Rafu ya Pembeni kwenye paneli ya upande ya Pipa Kuu kwa kutumia screws mbili, washers, na washers za kufunga.

KUFUNGA BRACKETI ZA RAFIU YA MBELE

Sehemu Zinazohitajika:
1 x Bracket ya Rafu ya Mbele Kulia (#24)
1 x Bracket ya Rafu ya Mbele Kushoto (#25)
4 x Screw (#A)
4 x Washer (#B)
4 x Locking Washer (#C)

Ufungaji:

• Salama kila Bracket ya Msaada ya Rafu ya Mbele kwenye Mguu wa Msaada wa Mbele kwa kutumia screws mbili, washers na washers za kufunga.

KUFUNGA RAFIU YA MBELE

Sehemu Zinazohitajika:
1 x Rafu ya Mbele (#22)
Ufungaji:

• Weka Rafu ya Mbele kwenye Bracketi za Msaada za Rafu ya Mbele. Kumbuka mchoro 15A kama Rafu ya Mbele iliyo wazi.


• Kumbuka mchoro 15B kama Rafu ya Mbele iliyokunjwa.


• Rafu ya Mbele pia inaweza kuwekwa kwenye Sahani za Msaada za Chini na kutumika kama Sahani ya Chini. Kumbuka mchoro 15C.


KUFUNGA VIPENGELE VYA KUPIKIA GRILL

Sehemu Zinazohitajika:
1 x Gridi ya Kupikia A (#28)
2 x Gridi ya Kupikia B (#29)
1 x Rack ya Juu ya Kupasha joto ya Chuma Iliyopakwa Porcelani (#30)

Ufungaji:

• Weka Gridi za Kupikia, upande kwa upande, kwenye ukingo wa gridi ndani ya Grill Kuu.
• Weka Rack ya Juu ya Kupikia kwenye ukingo wa juu ndani ya Grill Kuu.
  Rack ya Kupasha joto itafunga mahali pake.

KUFUNGA NDOO YA GRISI

Sehemu Zinazohitajika:
1 x Ndoo ya Grisi (#26)
Ufungaji:

• Fungua screws sita kando ya nje ya Hopper ambayo inalinda Skrini ya Usalama ya Hopper kwa mambo ya ndani na uondoe skrini ya usalama ili kufikia Ndoo ya Grisi. Badilisha Skrini ya Usalama ya Hopper na usakinishe tena screws sita ili kulinda. Kumbuka mchoro 17A.

• Weka Ndoo ya Grisi kwenye ndoano ya mdomo mwishoni mwa Pipa Kuu. Hakikisha iko sawa ili kuepuka kumwagika kwa grisi. Kumbuka mchoro 17B.

• Kitengo sasa kimekusanyika kabisa.

KUUNGANISHA KWENYE CHANZO CHA NGUVU

KUMBUKA: Kabla ya kuchomeka Pit Boss^® kwenye plagi yoyote ya umeme, hakikisha piga ya halijoto iko katika nafasi ya ZIMA (OFF).

• PLAGI YA KAWAIDA
  Kifaa hiki kinahitaji volti 220-240, 50Hz, huduma ya 250w. Lazima iwe plagi iliyowekwa msingi.

  Tenganisha kitengo kutoka kwa chanzo cha nguvu wakati haitumiki.

Rejelea Mwongozo wa Mmiliki kwa Maelekezo ya Uendeshaji

TAARIFA YA HAKI MILIKI
Haki miliki 2021. Haki zote zimehifadhiwa. Hakuna sehemu ya mwongozo huu inayoweza kunakiliwa, kusambazwa, kunakiliwa, kuhifadhiwa katika mfumo wa kurejesha, kwa namna yoyote au kwa njia yoyote bila ruhusa iliyoandikwa iliyoonyeshwa ya,
DANSONS EUROPE
11 Rue Galvani Paris, France 75017
DANSONS NORTH AMERICA
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
HUDUMA KWA WATEJA www.pitboss-grills.com
