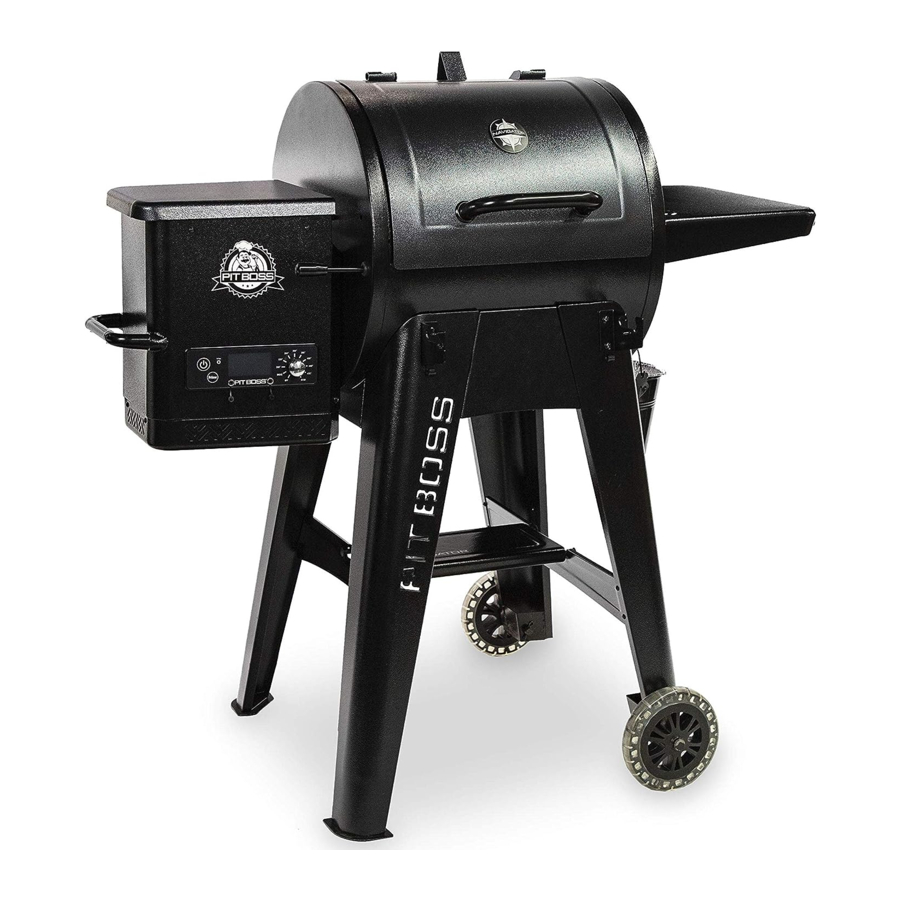

Pit Boss 550 Navigator, PB550G - Mwongozo wa Mfululizo wa Grill na Smoker

Yaliyomo

1 UTANGULIZI
2 SEHEMU & MAELEZO
3 SEHEMU
4 MAANDALIZI YA MKUTANO
5 MAELEKEZO YA MKUTANO
6 Marejeleo
7 Pakua mwongozo
8 Katika Lugha Nyingine

UTANGULIZI

onyo
TAFADHALI SOMA MWONGOZO MZIMA KABLA YA KUSAKINISHA NA KUTUMIA CHOMBO HIKI CHA UMEME, KINACHOCHOMA FUELI YA KIPANDE. KUSHINDWA KUFUATA MAELEKEZO HAYA KUNAWEZA KUSABABISHA UHARIBIFU WA MALI, MAJERAHA YA MWILI AU HATA KIFO. WASILIANA NA MAAFISA WA JENGO AU MOTO WA ENEO LAKO KUHUSU VIKOMO NA MAHITAJI YA UKAGUZI WA USAKIRISHAJI KATIKA ENEO LAKO.
MUHIMU, SOMA KWA UMAKINI, WEKA KWA MAREJELEO YA BAADAYE. MWONGOZO LAZIMA USOMWE KABLA YA KUFANYA KAZI!

Kwa matumizi ya nje na ya nyumbani tu. Sio kwa matumizi ya kibiashara.

SEHEMU & MAELEZO

Sehemu#	Maelezo
1	Kizuizi cha Mfuniko (x1)
2	Kishikio cha Mfuniko (x1)
3	Pete ya Kishikio cha Mfuniko (x2)
4	Pipa Kuu (x1)
5	Pau ya Kurekebisha Broiler ya Moto (x1)
6	Kishikio cha Pau ya Kurekebisha Broiler ya Moto (x1)
7	Slider ya Broiler ya Moto (x1)
8	Bamba Kuu la Broiler ya Moto (x1)
9	Mguu wa Mbele wa Kushoto (x1)
10	Mguu wa Nyuma wa Kushoto (x1)
11	Mguu wa Mbele wa Kulia (x1)
12	Mguu wa Nyuma wa Kulia (x1)
13	Sehemu ya Kupunguza Mguu wa Mbele wa Kushoto (x1)
14	Sehemu ya Kupunguza Mguu wa Nyuma wa Kushoto (x1)
15	Gurudumu (x2)
16	Bamba la Msaada la Chini la Kulia (x1)
17	Bamba la Msaada la Chini la Kushoto (x1)
18	Bamba Fupi la Msaada (x2)
19	Bamba Refu la Msaada la Mbele/Nyuma (x2)
20	Rafu ya Mbele (x1)
21	Bracket ya Rafu ya Mbele Kulia (x1)
22	Bracket ya Rafu ya Mbele Kushoto (x1)
23	Ndoo ya Grisi (x1)
24	Jedwali la Upande wa Kulia (x1)
25	Gridi ya Kupikia (x2)
26	Rack ya Kupasha joto (x1)
27	Probe ya Nyama (x1)
28	Klipu ya Kamba ya Nguvu (x1)
29	Kamba ya Nguvu - Plagi ya F (x1)
30	Kamba ya Nguvu - Plagi ya G (x1)
A	Screws (x18)
B	Washer (x18)
C	Washer ya Kufunga (x18)
D	Screws (x30)
E	Pini ya Ekseli ya Gurudumu (x2)
F	Pini ya Kotter ya Gurudumu (x2)
G	Washer ya Gurudumu (x2)

onyo KUMBUKA: Kutokana na uendelezaji wa bidhaa unaoendelea, sehemu zinaweza kubadilika bila taarifa. Wasiliana na Huduma kwa Wateja ikiwa sehemu hazipo wakati wa kuunganisha kitengo.

PB – MAHITAJI YA UMEME
220-240 V, 50 Hz, 250 W, PLAGI YA ARDHI

Mchoro wa Vielelezo kwenye ukurasa unaofuata.

MFANO

KITENGO KILICHOUNGANISHWA (WxHxD)

UZITO WA KITENGO

ENEO LA KUPIKIA

KIPIMO CHA JOTO

SIFA ZA KIDIJITALI

PB550G

1,227mm x 1,195mm x 868mm / 48.3" x 47" x 34.17"

55.7 kg / 122.8 lb

Kuu - 2580.6 cm² / 400 sq. in.

Rack ya Juu - 920 cm² / 142.6 sq. in.

JUMLA - 3500.6 cm² / 542.6 sq. in.

82-260°C / 180-500°F

Mipangilio kumi ya joto iliyowekwa tayari, mizunguko ya kuanza na kupoa, kiwashaji cha umeme

SEHEMU

MAANDALIZI YA MKUTANO

Sehemu ziko kote kwenye katoni ya usafirishaji, pamoja na chini ya grill. Kagua grill, sehemu, na pakiti ya malengelenge ya vifaa baada ya kuondoa kutoka kwenye katoni ya usafirishaji ya kinga. Tupa vifaa vyote vya ufungaji kutoka ndani na nje ya grill kabla ya mkutano, kisha kagua na uangalie sehemu zote kwa kurejelea orodha ya sehemu. Ikiwa sehemu yoyote haipo au imeharibiwa, usijaribu kukusanyika. Uharibifu wa usafirishaji haujafunikwa chini ya udhamini. Wasiliana na muuzaji wako au Huduma kwa Wateja ya Pit Boss^® kwa sehemu.
www.pitboss-grills.com

Ili kurahisisha usakinishaji na kuepuka majeraha, tumia watu wawili wakati wa kuunganisha kifaa hiki.

Zana zinazohitajika kwa mkutano: bisibisi na kiwango.

Zana hazijajumuishwa.

MAELEKEZO YA MKUTANO

Muhimu
Inashauriwa kusoma kila hatua kikamilifu kabla ya kuanza mkusanyiko kwenye maagizo. Usikaze screws kabisa hadi screws zote za hatua hiyo ziwe zimewekwa. Mchanganyiko wa vifaa unaohusisha washer wa kufunga na washer unapaswa kuwekwa na washer wa kufunga karibu na kichwa cha screw.

KUFUNGA MIGUU KWENYE MIGUU YA MSAADA

Sehemu Zinazohitajika:

1 x Mguu wa Mbele wa Kushoto (#9)
1 x Mguu wa Nyuma wa Kushoto (#10)
1 x Kipande cha Kupunguza Mguu wa Mbele wa Kushoto (#13)
1 x Kipande cha Kupunguza Mguu wa Nyuma wa Kushoto (#14)
6 x Screw (#D)

Ufungaji:

Tumia screws tatu kuambatisha Kipande cha Kupunguza Mguu wa Mbele wa Kushoto kwenye Mguu wa Mbele wa Kushoto. Endelea kusakinisha Mguu wa Nyuma wa Kushoto na Kipande cha Kupunguza Mguu wa Nyuma wa Kushoto.

KUFUNGA SAHANI ZA MSAADA

Sehemu Zinazohitajika:

1 x Mguu wa Mbele wa Kushoto (#9)
1 x Mguu wa Nyuma wa Kushoto (#10)
1 x Sahani ya Msaada ya Chini ya Kushoto (#17)
1 x Sahani Fupi ya Msaada (#18)
8 x Screw (#D)

Ufungaji:

Sakinisha Sahani moja Fupi ya Msaada kwa upande wa kitengo kati ya Miguu ya Msaada ya Mbele na Nyuma kwa kutumia screws nne. Rudia usakinishaji sawa ili kupachika Sahani ya Msaada ya Chini kwenye miguu sawa.

onyo KUMBUKA: Hakikisha Sahani ya Msaada ya Chini inaelekea juu na mwelekeo sahihi.

KUFUNGA SAHANI ZA MSAADA NA MAGURUDUMU

Sehemu Zinazohitajika:

1 x Mguu wa Mbele wa Kulia (#11)
1 x Mguu wa Nyuma wa Kulia (#12)
1 x Sahani ya Msaada ya Chini ya Kulia (#16)
1 x Sahani Fupi ya Msaada (#18)
2 x Gurudumu (#15)
8 x Screw (#D)
2 x Pini ya Akseli ya Gurudumu (#E)
2 x Pini ya Cotter ya Gurudumu (#F)
2 x Washer ya Gurudumu (#G)

Ufungaji:

Sakinisha Sahani moja Fupi ya Msaada kwa upande wa kitengo kati ya Miguu ya Msaada ya Mbele na Nyuma kwa kutumia screws nne. Rudia usakinishaji sawa ili kupachika Sahani ya Msaada ya Chini kwenye miguu sawa.
Ambatisha Gurudumu kubwa kwenye Mguu wa Msaada kwa kuingiza Pini ya Akseli ya Gurudumu kupitia shimo la Mguu wa Msaada wa Gurudumu, kisha uimarishe kwa kutumia Pini ya Cotter ya Gurudumu. Rudia usakinishaji kwa Gurudumu lingine upande ule ule.

onyo KUMBUKA: Hakikisha Sahani ya Msaada ya Chini inaelekea juu na mwelekeo sahihi.

KUFUNGA SAHANI YA MSAADA KWENYE MIGUU YA MSAADA KWA MAGURUDUMU

Sehemu Zinazohitajika:

2 x Sahani ndefu ya Msaada ya Mbele/Nyuma (#19)
4 x Screw (#D)

Ufungaji:

Salama Sahani moja ndefu ya Msaada kwa Mguu mmoja wa Msaada kwa Gurudumu kwa kutumia screws mbili. Hakikisha upande bapa wa Sahani ya Msaada unaelekea nje. Rudia usakinishaji sawa ili kupachika Sahani nyingine ndefu ya Msaada kwenye Mguu mwingine wa Msaada.

KUFUNGA SAHANI YA MSAADA KWENYE MIGUU YA MSAADA

Sehemu Zinazohitajika:

4 x Screw (#D)

Ufungaji:

Ifuatayo, Salama Sahani ndefu za Msaada kwenye Miguu ya Msaada. Salama kwa kutumia screws mbili kwa kila sahani.

KUPACHIKA MAPIPA MAKUU KWENYE GARI

Sehemu Zinazohitajika:

1 x Pipa Kuu (#4)
12 x Screw (#A)
12 x Washer (#B)
12 x Washer ya Kufunga (#C)
1 x Kebo ya Umeme (#29 au 30)
1 x Klipu ya Kebo (#28)

Ufungaji:

onyo KUMBUKA: Kuna Kebo mbili za Umeme zinazotolewa. Chagua Kebo ya Umeme inayohitajika kwa eneo lako.

Weka klipu za kebo kwenye kebo sahihi ya umeme. Ingiza kebo ya umeme kwenye kijito chini ya hopper. Salama klipu ya kebo chini ya hopper na screw iliyosakinishwa hapo awali. Kumbuka Mchoro 6A.
Andaa Pipa Kuu ili kupachikwa kwenye gari. Kwa uangalifu, inua Gari katika nafasi iliyo wima na Magurudumu chini. Weka Gari karibu na Pipa Kuu, na zote zikielekea upande ule ule. Kwa kutumia mtu wa pili, jitayarishe kuinua Pipa Kuu kwenye Gari. Mtu mmoja akiinua kutoka upande wa hopper, na mtu mwingine akiinua kutoka mwisho wa pipa ulio kinyume, inua kwa uangalifu Pipa Kuu, na uishushe polepole kwenye gari. Kumbuka mchoro 6B.
Ifuatayo, fungua kifuniko cha Pipa Kuu. Rekebisha mzunguko kama inavyohitajika ili kupanga mashimo ya screw ya Pipa Kuu kwenye Gari. Mara baada ya kuwekwa, salama kila mguu kwenye Pipa Kuu kwa kutumia Screws tatu, Washers, na Washers za Kufunga. Kumbuka mchoro 6C.

KUFUNGA KIZUIZI CHA KIFUNIKO

Sehemu Zinazohitajika:

1 x Kizuiizi cha Kifuniko (#1)

Ufungaji:

Salama Kizuiizi cha Kifuniko juu ya Pipa Kuu kwa kutumia screw iliyosakinishwa awali juu ya Pipa Kuu.

KUFUNGA MPINI WA KIFUNIKO

Sehemu Zinazohitajika:

x Mpini wa Kifuniko (#2)
x Bezel ya Mpini wa Kifuniko (#3)

Ufungaji:

Ondoa screws zilizosakinishwa awali kutoka kwa Mpini wa Kifuniko. Kutoka ndani ya kifuniko cha pipa, ingiza screw moja itoke nje. Ongeza Bezel kwenye screw. Kisha kaza screw kwa mkono (kutoka ndani) kwenye Mpini wa Kifuniko. Rudia kwa upande mwingine.

KUFUNGA VIPENGELE VYA KIKAANGO CHA MOTO

Sehemu Zinazohitajika:

1 x Sahani Kuu ya Kikaango cha Moto (#8)
1 x Kitelezi cha Kikaango cha Moto (#7)

Ufungaji:

Ingiza Sahani Kuu ya Kikaango cha Moto kwenye grill kuu. Pumzisha Sahani Kuu ya Kikaango cha Moto kwenye ukingo uliojengwa (upande wa kulia wa ndani) wa grill kuu ambayo inaelekeza grisi kuelekea mdomo wa ndoo ya grisi. Telezesha kipande kizima upande wa kushoto, na nafasi mbili kwenye Sahani Kuu ya Kikaango cha Moto zitatoshea kwenye ukingo uliozungushwa juu ya sufuria ya kuchoma. Itakaa kidogo kwa pembe ya kushuka. Kumbuka mchoro 9A.

Muhimu
Ikiwa Sahani Kuu imepumzika kwenye msingi wa Pipa, imesakinishwa vibaya. Ufungaji mbaya unaweza kusababisha uharibifu kwa Pipa lako Kuu la Grill.

Weka Kitelezi cha Kikaango cha Moto juu ya Sahani Kuu ya Kikaango cha Moto kufunika nafasi zilizopangwa. Hakikisha kichupo kilichoinuliwa kiko upande wa kushoto na pini mbili chini ya Kitelezi cha Kikaango cha Moto zinaingia kwenye mashimo ya Sahani Kuu ya Kikaango cha Moto ili kurekebisha kwa urahisi moto wa moja kwa moja na usio wa moja kwa moja wakati wa kupika. Sehemu zote mbili za kikaango cha moto zimepakwa mafuta kidogo ili kuepuka kutu wakati wa kusafirishwa. Kumbuka mchoro 9B.

onyo KUMBUKA: Ili kudumisha utendaji wa kuchoma na kuchoma wa grids zako za kupikia, utunzaji na matengenezo ya kawaida yanahitajika. Ona Mwongozo wa Mmiliki.

KUFUNGA BA YA KUREKEBISHA KIKAANGO CHA MOTO

Sehemu Zinazohitajika:

1 x Ba ya Kurekebisha Kikaango cha Moto (#5)
1 x Mpini wa Ba ya Kurekebisha Kikaango cha Moto (#6)

Ufungaji:

Ingiza Ba ya Kurekebisha Kikaango cha Moto kupitia shimo la ufunguzi upande wa kushoto wa Pipa Kuu. Ongeza Mpini wa Ba ya Kurekebisha Kikaango cha Moto kwenye mwisho nje ya pipa. Ifuatayo, telezesha mwisho uliokatwa wa Ba ya Kurekebisha kwenye kichupo cha kufunga kwenye Kitelezi cha Kikaango cha Moto, kukupa ufikiaji unaoweza kurekebishwa kwa Kitelezi cha Kikaango cha Moto kwenye Sahani Kuu.

KUFUNGA RAFU YA PEMBENI

Sehemu Zinazohitajika:

1 x Jedwali la Upande wa Kulia (#24)
2 x Screw (#A)
2 x Washer (#B)
2 x Washer ya Kufunga (#C)

Ufungaji:

Legeza screws mbili zilizosakinishwa awali kutoka upande wa Pipa Kuu. Unganisha Jedwali la Upande wa Kulia kwenye screws kwanza kisha salama screws mbili zilizolegezwa awali mahali pake.
Kutoka chini, salama Jedwali la Upande wa Kulia kwenye paneli ya upande ya Pipa Kuu kwa kutumia screws mbili, washers, na washers za kufunga.

KUFUNGA BRACKETS ZA RAFU YA MBELE

Sehemu Zinazohitajika:

1 x Bracket ya Rafu ya Mbele Kulia (#21)
1 x Bracket ya Rafu ya Mbele Kushoto (#22)
4 x Screw (#A)
4 x Washer (#B)
4 x Washer ya Kufunga (#C)

Ufungaji:

Salama kila Bracket ya Msaada ya Rafu ya Mbele kwenye Mguu wa Msaada wa Mbele kwa kutumia screws mbili, washers na washers za kufunga.

KUFUNGA RAFU YA MBELE

Sehemu Zinazohitajika:

1 x Rafu ya Mbele (#20)

Ufungaji:

Weka Rafu ya Mbele kwenye Brackets za Msaada wa Rafu ya Mbele. Kumbuka mchoro 13A kama Rafu ya Mbele iliyokunjuliwa.
Kumbuka mchoro 13B kama Rafu ya Mbele iliyokunjwa.
Rafu ya Mbele pia inaweza kuwekwa kwenye Sahani za Msaada za Chini na kutumika kama Sahani ya Chini. Kumbuka mchoro 13C.

KUFUNGA VIPENGELE VYA KUPIKIA GRILL

Sehemu Zinazohitajika:

2 x Grids za Kupikia (#25)
1 x Rack ya Kupasha joto (#26)

Ufungaji:

Weka Grids za Kupikia, upande kwa upande, kwenye ukingo wa gridi ndani ya Grill Kuu.
Weka Rack ya Juu ya Kupasha joto kwenye ukingo wa juu ndani ya Grill Kuu.
Rack ya Kupasha joto itafunga mahali pake.

KUFUNGA NDOO YA GRISI

Sehemu Zinazohitajika:

1 x Ndoo ya Grisi (#23)

Ufungaji:

Weka Ndoo ya Grisi kwenye ndoano ya mdomo mwishoni mwa Pipa Kuu. Hakikisha iko sawa ili kuepuka kumwagika kwa grisi.
Kitengo sasa kimekusanyika kabisa.
