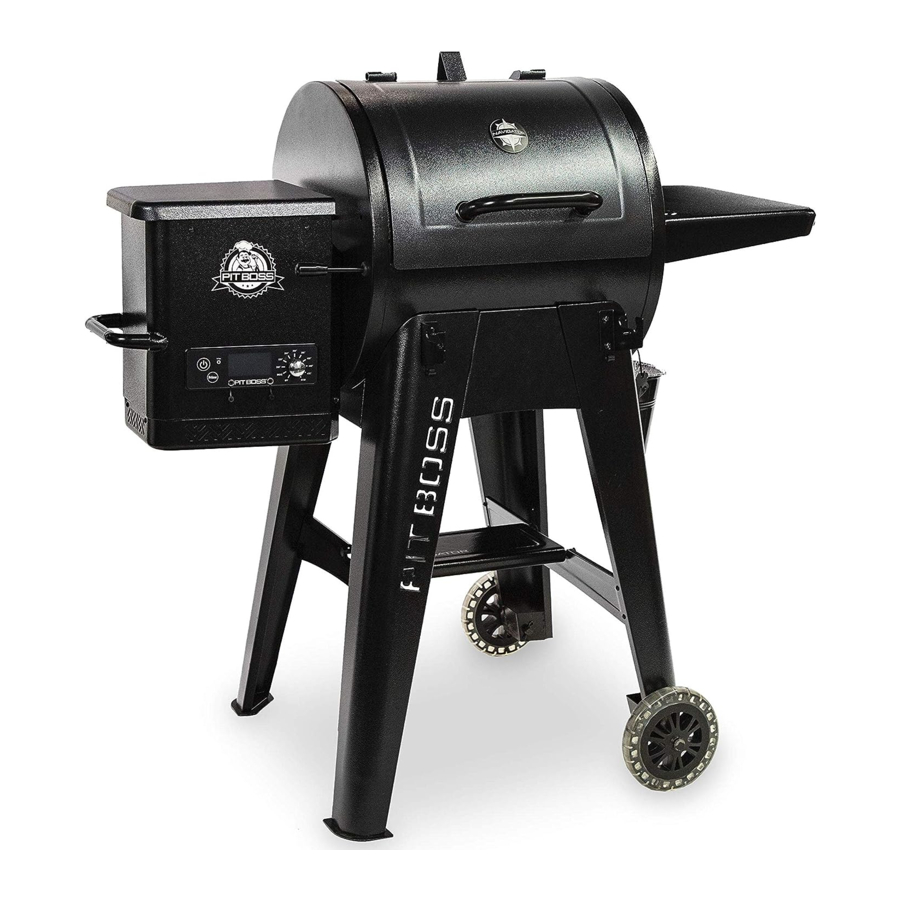

Manual do Pit Boss 550 Navigator, PB550G - Série Grill e Smoker

INTRODUÇÃO

LEIA TODO O MANUAL ANTES DE INSTALAR E USAR ESTE APARELHO ELÉTRICO A PELLETS. A NÃO OBSERVAÇÃO DESTAS INSTRUÇÕES PODE RESULTAR EM DANOS MATERIAIS, LESÕES CORPORAIS OU ATÉ MESMO MORTE. CONSULTE AS AUTORIDADES LOCAIS DE CONSTRUÇÃO OU DE COMBATE A INCÊNDIOS SOBRE AS RESTRIÇÕES E OS REQUISITOS DE INSPEÇÃO DE INSTALAÇÃO NA SUA ÁREA.
IMPORTANTE, LEIA ATENTAMENTE, GUARDE PARA REFERÊNCIA FUTURA. O MANUAL DEVE SER LIDO ANTES DE OPERAR!

Apenas para uso externo e doméstico. Não para uso comercial.

PEÇAS E ESPECIFICAÇÕES

Nº da peça	Descrição
1	Batente da Tampa (x1)
2	Puxador da Tampa (x1)
3	Moldura do Puxador da Tampa (x2)
4	Corpo Principal (x1)
5	Barra de Ajuste do Grelhador de Chama (x1)
6	Puxador da Barra de Ajuste do Grelhador de Chama (x1)
7	Deslizador do Grelhador de Chama (x1)
8	Placa Principal do Grelhador de Chama (x1)
9	Perna Dianteira Esquerda (x1)
10	Perna Traseira Esquerda (x1)
11	Perna Dianteira Direita (x1)
12	Perna Traseira Direita (x1)
13	Peça de Acabamento da Perna Dianteira Esquerda (x1)
14	Peça de Acabamento da Perna Traseira Esquerda (x1)
15	Roda (x2)
16	Placa de Suporte Inferior Direita (x1)
17	Placa de Suporte Inferior Esquerda (x1)
18	Placa de Suporte Curta (x2)
19	Placa de Suporte Longa Dianteira/Traseira (x2)
20	Prateleira Dianteira (x1)
21	Suporte da Prateleira Dianteira Direito (x1)
22	Suporte da Prateleira Dianteira Esquerdo (x1)
23	Balde de Gordura (x1)
24	Mesa Lateral Direita (x1)
25	Grelha de Cozimento (x2)
26	Grelha de Aquecimento (x1)
27	Sonda de Carne (x1)
28	Clipe do Cabo de Alimentação (x1)
29	Cabo de Alimentação - Plugue F (x1)
30	Cabo de Alimentação - Plugue G (x1)
A	Parafuso (x18)
B	Arruela (x18)
C	Arruela de Pressão (x18)
D	Parafuso (x30)
E	Pino do Eixo da Roda (x2)
F	Cupilha da Roda (x2)
G	Arruela da Roda (x2)

OBSERVAÇÃO: Devido ao desenvolvimento contínuo do produto, as peças estão sujeitas a alterações sem aviso prévio. Entre em contato com o Atendimento ao Cliente se estiverem faltando peças ao montar a unidade.

PB – REQUISITOS ELÉTRICOS
220-240 V, 50 Hz, 250 W, PLUGUE ATERRADO

Ilustração do Diagrama na próxima página.

MODELO		UNIDADE MONTADA (LxAxP)	PESO DA UNIDADE	ÁREA DE COZIMENTO	FAIXA DE TEMP.	RECURSOS DIGITAIS
PB	PB550G	1.227 mm x 1.195 mm x 868 mm / 48,3" x 47" x 34,17"	55,7 kg / 122,8 lb	Principal- 2580,6 cm² / 400 pol. quadradas Grelha Superior - 920 cm² / 142,6 pol. quadradas TOTAL - 3500,6 cm² / 542,6 pol. quadradas	82-260°C / 180-500°F	Dez predefinições de temperatura, ciclos de inicialização e resfriamento, ignitor elétrico

PEÇAS

PREPARAÇÃO PARA A MONTAGEM

As peças estão localizadas em toda a caixa de transporte, inclusive embaixo da grelha. Inspecione a grelha, as peças e o blister de hardware após removê-los da caixa de transporte protetora. Descarte todos os materiais de embalagem de dentro e de fora da grelha antes da montagem e, em seguida, revise e inspecione todas as peças consultando a lista de peças. Se alguma peça estiver faltando ou danificada, não tente montar. Danos de transporte não são cobertos pela garantia. Entre em contato com seu revendedor ou com o Atendimento ao Cliente da Pit Boss^® para obter as peças.
www.pitboss-grills.com

Para facilitar a instalação e evitar ferimentos, use duas pessoas ao montar este aparelho.

Ferramentas necessárias para a montagem: chave de fenda e nível.

Ferramentas não incluídas.

INSTRUÇÕES DE MONTAGEM

É aconselhável ler cada passo por completo antes de iniciar a montagem seguindo as instruções. Não aperte os parafusos completamente até que todos os parafusos para aquele passo tenham sido instalados. A combinação de ferragens envolvendo uma arruela de pressão e uma arruela deve ser instalada com a arruela de pressão mais próxima da cabeça do parafuso.

FIXANDO OS PÉS ÀS PERNAS DE SUPORTE

Peças Necessárias:

• 1 x Perna Frontal Esquerda (#9)
• 1 x Perna Traseira Esquerda (#10)
• 1 x Peça de Acabamento da Perna Frontal Esquerda (#13)
• 1 x Peça de Acabamento da Perna Traseira Esquerda (#14)
• 6 x Parafuso (#D)

Instalação:

• Use três parafusos para fixar a Peça de Acabamento da Perna Frontal Esquerda à Perna Frontal Esquerda. Continue a instalar a Perna Traseira Esquerda e a Peça de Acabamento da Perna Traseira Esquerda.

FIXANDO AS PLACAS DE SUPORTE

Peças Necessárias:

• 1 x Perna Frontal Esquerda (#9)
• 1 x Perna Traseira Esquerda (#10)
• 1 x Placa de Suporte Inferior Esquerda (#17)
• 1 x Placa de Suporte Curta (#18)
• 8 x Parafuso (#D)

Instalação:

• Instale uma Placa de Suporte Curta na lateral da unidade entre as Pernas de Suporte Frontal e Traseira usando quatro parafusos. Repita a mesma instalação para montar a Placa de Suporte Inferior nas mesmas pernas.

NOTA: Certifique-se de que a Placa de Suporte Inferior esteja voltada para cima com a direção correta.

FIXANDO AS PLACAS DE SUPORTE E AS RODAS

Peças Necessárias:

• 1 x Perna Frontal Direita (#11)
• 1 x Perna Traseira Direita (#12)
• 1 x Placa de Suporte Inferior Direita (#16)
• 1 x Placa de Suporte Curta (#18)
• 2 x Roda (#15)
• 8 x Parafuso (#D)
• 2 x Pino do Eixo da Roda (#E)
• 2 x Cupilha da Roda (#F)
• 2 x Arruela da Roda (#G)

Instalação:

• Instale uma Placa de Suporte Curta na lateral da unidade entre as Pernas de Suporte Frontal e Traseira usando quatro parafusos. Repita a mesma instalação para montar a Placa de Suporte Inferior nas mesmas pernas.
• Fixe a Roda grande à Perna de Suporte inserindo o Pino do Eixo da Roda através do orifício da Perna de Suporte da Roda, em seguida, prenda usando a Cupilha da Roda. Repita a instalação para a outra Roda no mesmo lado.

NOTA: Certifique-se de que a Placa de Suporte Inferior esteja voltada para cima com a direção correta.

FIXANDO A PLACA DE SUPORTE ÀS PERNAS DE SUPORTE PARA AS RODAS

Peças Necessárias:

• 2 x Placa de Suporte Longa Frontal/Traseira (#19)
• 4 x Parafuso (#D)

Instalação:

• Fixe uma Placa de Suporte Longa a uma Perna de Suporte para Roda usando dois parafusos. Certifique-se de que o lado plano da Placa de Suporte esteja voltado para fora. Repita a mesma instalação para montar a outra Placa de Suporte Longa na outra Perna de Suporte.

FIXANDO A PLACA DE SUPORTE ÀS PERNAS DE SUPORTE

Peças Necessárias:

• 4 x Parafuso (#D)

Instalação:

• Em seguida, fixe as Placas de Suporte Longas às Pernas de Suporte. Fixe usando dois parafusos para cada placa.

MONTANDO O BARRIL PRINCIPAL NO CARRINHO

Peças Necessárias:

1. 1 x Barril Principal (#4)
2. 12 x Parafuso (#A)
3. 12 x Arruela (#B)
4. 12 x Arruela de Pressão (#C)
5. 1 x Cabo de Alimentação (#29 ou 30)
6. 1 x Clipe de Cabo (#28)

Instalação:

NOTA: Há dois Cabos de Alimentação fornecidos. Selecione o Cabo de Alimentação necessário para sua região.

• Coloque os clipes de cabo no cabo de alimentação correto. Insira o cabo de alimentação na ranhura na parte inferior do funil. Prenda o clipe de cabo à parte inferior do funil com o parafuso previamente instalado. Observe a Ilustração 6A.
• Prepare o Barril Principal para ser montado no carrinho. Cuidadosamente, levante o Carrinho para uma posição vertical com as Rodas na parte inferior. Posicione o Carrinho próximo ao Barril Principal, com ambos voltados para a mesma direção. Usando uma segunda pessoa, prepare-se para levantar o Barril Principal no Carrinho. Com uma pessoa levantando do lado do funil e a outra pessoa levantando da extremidade oposta do barril, levante cuidadosamente o Barril Principal e abaixe-o lentamente no carrinho. Observe a ilustração 6B.
• Em seguida, abra a tampa do Barril Principal. Ajuste a rotação conforme necessário para alinhar os orifícios dos parafusos do Barril Principal ao Carrinho. Uma vez colocado, prenda cada perna ao Barril Principal usando três Parafusos, Arruelas e Arruelas de Pressão. Observe a ilustração 6C.

INSTALANDO O BATENTE DA TAMPA

Peças Necessárias:

• 1 x Batente da Tampa (#1)

Instalação:

• Fixe o Batente da Tampa na parte superior do Barril Principal usando o parafuso pré-instalado na parte superior do Barril Principal.

INSTALANDO A ALÇA DA TAMPA

Peças Necessárias:

• x Alça da Tampa (#2)
• x Aro da Alça da Tampa (#3)

Instalação:

• Remova os parafusos pré-instalados da Alça da Tampa. De dentro da tampa do barril, insira um parafuso que se projete para o lado de fora. Adicione um Aro no parafuso. Em seguida, aperte o parafuso com a mão (de dentro) na Alça da Tampa. Repita para o outro lado.

INSTALANDO OS COMPONENTES DO GRELHADOR DE CHAMA

Peças Necessárias:

• 1 x Placa Principal do Grelhador de Chama (#8)
• 1 x Deslizador do Grelhador de Chama (#7)

Instalação:

• Insira a Placa Principal do Grelhador de Chama na grelha principal. Apoie a Placa Principal do Grelhador de Chama na borda embutida (no lado direito interno) da grelha principal que direciona a graxa para o bico do balde de graxa. Deslize toda a peça para o lado esquerdo, e as duas ranhuras na Placa Principal do Grelhador de Chama se encaixarão na borda arredondada acima do pote de queima. Ele ficará ligeiramente em um ângulo descendente. Observe a ilustração 9A.

Se a Placa Principal estiver apoiada na base do Barril, ela está instalada incorretamente. A instalação inadequada pode resultar em danos ao seu Barril da Grelha Principal.

• Coloque o Deslizador do Grelhador de Chama em cima da Placa Principal do Grelhador de Chama cobrindo as aberturas ranhuradas. Certifique-se de que a aba elevada esteja à esquerda e os dois pinos na parte inferior do Deslizador do Grelhador de Chama se encaixem nos orifícios da Placa Principal do Grelhador de Chama para ajustar facilmente para chama direta e indireta ao cozinhar. Ambas as peças do grelhador de chama são levemente revestidas com óleo para evitar ferrugem durante o transporte. Observe a ilustração 9B.

NOTA: Para manter o desempenho de selagem e grelhagem de suas grelhas de cozimento, cuidados e manutenção regulares são necessários. Consulte o Manual do Proprietário.

INSTALANDO A BARRA DE AJUSTE DO GRELHADOR DE CHAMA

Peças Necessárias:

• 1 x Barra de Ajuste do Grelhador de Chama (#5)
• 1 x Alça da Barra de Ajuste do Grelhador de Chama (#6)

Instalação:

• Insira a Barra de Ajuste do Grelhador de Chama através do orifício de abertura no lado esquerdo do Barril Principal. Adicione a Alça da Barra de Ajuste do Grelhador de Chama na extremidade fora do barril. Em seguida, deslize a extremidade entalhada da Barra de Ajuste na aba de travamento no Deslizador do Grelhador de Chama, dando a você acesso ajustável ao Deslizador do Grelhador de Chama na Placa Principal.

INSTALANDO A PRATELEIRA LATERAL

Peças Necessárias:

• 1 x Mesa Lateral Direita (#24)
• 2 x Parafuso (#A)
• 2 x Arruela (#B)
• 2 x Arruela de Pressão (#C)

Instalação:

• Afrouxe os dois parafusos pré-instalados da lateral do Barril Principal. Engate a Mesa Lateral Direita nos parafusos primeiro e, em seguida, prenda os dois parafusos pré-afrouxados no lugar.
• Por baixo, prenda a Mesa Lateral Direita ao painel lateral do Barril Principal usando dois parafusos, arruelas e arruelas de pressão.

FIXANDO OS SUPORTES DA PRATELEIRA FRONTAL

Peças Necessárias:

• 1 x Suporte da Prateleira Frontal Direito (#21)
• 1 x Suporte da Prateleira Frontal Esquerdo (#22)
• 4 x Parafuso (#A)
• 4 x Arruela (#B)
• 4 x Arruela de Pressão (#C)

Instalação:

• Fixe cada Suporte da Prateleira Frontal na Perna de Suporte Frontal usando dois parafusos, arruelas e arruelas de pressão.

INSTALANDO A PRATELEIRA FRONTAL

Peças Necessárias:

• 1 x Prateleira Frontal (#20)

Instalação:

• Coloque a Prateleira Frontal nos Suportes da Prateleira Frontal. Observe a ilustração 13A como Prateleira Frontal desdobrada.
• Observe a ilustração 13B como Prateleira Frontal dobrada.
• A Prateleira Frontal também pode ser colocada nas Placas de Suporte Inferior e ser usada como Placa Inferior. Observe a ilustração 13C.

INSTALANDO OS COMPONENTES DE COZIMENTO DA GRELHA

Peças Necessárias:

• 2 x Grelhas de Cozimento (#25)
• 1 x Grelha de Aquecimento (#26)

Instalação:

• Coloque as Grelhas de Cozimento, lado a lado, na borda da grelha dentro da Grelha Principal.
• Coloque a Grelha de Aquecimento Superior na borda superior dentro da Grelha Principal.
  A Grelha de Aquecimento travará no lugar.

INSTALANDO O BALDE DE GRAXA

Peças Necessárias:

• 1 x Balde de Graxa (#23)

Instalação:

• Coloque o Balde de Graxa no gancho do bico na extremidade do Barril Principal. Certifique-se de que esteja nivelado para evitar derramamentos de graxa.
• A unidade agora está completamente montada.

CONECTANDO A UMA FONTE DE ALIMENTAÇÃO

NOTA: Antes de conectar seu Pit Boss^® em qualquer tomada elétrica, certifique-se de que o botão de temperatura esteja na posição OFF (desligado).

• TOMADA PADRÃO
  Este aparelho requer 220-240 volts, 50Hz, 250w de serviço. Deve ser um plugue aterrado.

Desconecte a unidade da fonte de alimentação quando não estiver em uso.

Consulte o Manual do Proprietário para obter as Instruções de Operação
