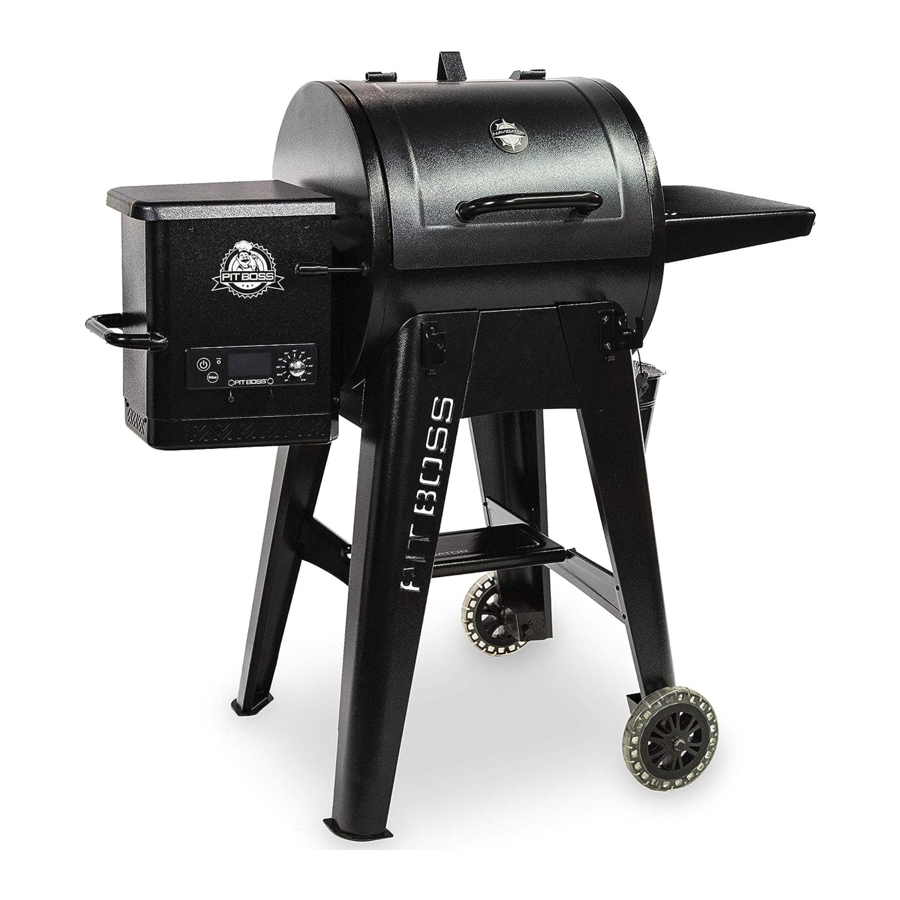

Pit Boss 550 Navigator, PB550G - Grill ve Smoker Serisi Kullanım Kılavuzu

GİRİŞ

Uyarı
BU ELEKTRİKLİ, PELET YAKITLI CİHAZIN KURULUMU VE KULLANIMINDAN ÖNCE LÜTFEN KULLANIM KILAVUZUNUN TAMAMINI OKUYUN. BU TALİMATLARA UYULMAMASI MADDİ HASARA, BEDENSEL YARALANMAYA VE HATTA ÖLÜME NEDEN OLABİLİR. BÖLGENİZDEKİ KISITLAMALAR VE KURULUM DENETİMİ GEREKLİLİKLERİ HAKKINDA YEREL BİNA VEYA İTFAİYE YETKİLİLERİYLE İLETİŞİME GEÇİN.
ÖNEMLİ, DİKKATLİCE OKUYUN, İLERİDE BAŞVURMAK İÇİN SAKLAYIN. KULLANMADAN ÖNCE KILAVUZ OKUNMALIDIR!

Sadece dış mekan ve ev kullanımı içindir. Ticari kullanım için değildir.

PARÇALAR VE ÖZELLİKLER

Parça No Açıklama
1 Kapak Durdurucu (x1)
2 Kapak Kolu (x1)
3 Kapak Kolu Çerçevesi (x2)
4 Ana Gövde (x1)
5 Alev Kırma Ayar Çubuğu (x1)
6 Alev Kırma Ayar Çubuğu Kolu (x1)
7 Alev Kırma Kaydırıcısı (x1)
8 Alev Kırma Ana Plakası (x1)
9 Sol Ön Ayak (x1)
10 Sol Arka Ayak (x1)
11 Sağ Ön Ayak (x1)
12 Sağ Arka Ayak (x1)
13 Sol Ön Ayak Trim Parçası (x1)
14 Sol Arka Ayak Trim Parçası (x1)
15 Tekerlek (x2)
16 Sağ Alt Destek Plakası (x1)
17 Sol Alt Destek Plakası (x1)
18 Kısa Destek Plakası (x2)
19 Ön/Arka Uzun Destek Plakası (x2)
20 Ön Raf (x1)
21 Ön Raf Braketi Sağ (x1)
22 Ön Raf Braketi Sol (x1)
23 Yağ Kovası (x1)
24 Sağ Yan Sehpa (x1)
25 Pişirme Izgarası (x2)
26 Isıtma Rafı (x1)
27 Et Probu (x1)
28 Güç Kablosu Klipsi (x1)
29 Güç Kablosu - F Fişi (x1)
30 Güç Kablosu - G Fişi (x1)
A Vida (x18)
B Rondela (x18)
C Kilitli Rondela (x18)
D Vida (x30)
E Tekerlek Aksı Pimi (x2)
F Tekerlek Kopilyası (x2)
G Tekerlek Rondelası (x2)

uyarı NOT: Devam eden ürün geliştirme nedeniyle, parçalar önceden haber verilmeksizin değiştirilebilir. Üniteyi monte ederken parça eksikse Müşteri Hizmetleri ile iletişime geçin.

PB – ELEKTRİK GEREKSİNİMLERİ
220-240 V, 50 Hz, 250 W, TOPRAKLI FİŞ

Şema çizimi bir sonraki sayfada.

MODEL MONTE EDİLMİŞ ÜNİTE (GxYxD) ÜNİTE AĞIRLIĞI PİŞİRME ALANI SICAKLIK ARALIĞI DİJİTAL ÖZELLİKLER
PB PB550G 1,227mm x 1,195mm x 868mm / 48.3" x 47" x 34.17" 55.7 kg / 122.8 lb

Ana - 2580.6 cm² / 400 sq. in.

Üst Raf - 920 cm² / 142.6 sq. in.

TOPLAM - 3500.6 cm² / 542.6 sq. in.

82-260°C / 180-500°F On sıcaklık ön ayarı, başlatma ve soğutma döngüleri, elektrikli ateşleyici

PARÇALAR

PARÇALAR

MONTAJ HAZIRLIĞI

Parçalar, ızgaranın altı da dahil olmak üzere nakliye kartonunun her yerinde bulunur. Koruyucu nakliye kartonundan çıkardıktan sonra ızgarayı, parçaları ve donanım blister paketini inceleyin. Montajdan önce ızgaranın içindeki ve dışındaki tüm ambalaj malzemelerini atın, ardından parça listesine başvurarak tüm parçaları inceleyin ve kontrol edin. Herhangi bir parça eksik veya hasarlıysa, monte etmeye çalışmayın. Nakliye hasarı garanti kapsamında değildir. Parçalar için satıcınızla veya Pit Boss® Müşteri Hizmetleri ile iletişime geçin.
www.pitboss-grills.com

Önemli Bilgi
Kurulumu kolaylaştırmak ve yaralanmayı önlemek için, bu cihazı monte ederken iki kişi kullanın.

Montaj için gerekli aletler: tornavida ve su terazisi.

Aletler dahil değildir.

MONTAJ TALİMATLARI


Talimatlardaki montaja başlamadan önce her adımı tamamen okumanız tavsiye edilir. Vidaları, o adım için tüm vidalar takılana kadar tamamen sıkmayın. Bir kilitleme pulu ve pul içeren donanım kombinasyonu, kilitleme pulu vida başına en yakın olacak şekilde takılmalıdır.

AYAKLARIN DESTEK AYAKLARINA SABİTLENMESİ

Gerekli Parçalar:

  • 1 x Sol Ön Ayak (#9)
  • 1 x Sol Arka Ayak (#10)
  • 1 x Sol Ön Ayak Trim Parçası (#13)
  • 1 x Sol Arka Ayak Trim Parçası (#14)
  • 6 x Vida (#D)

Kurulum:

  • Sol Ön Ayak Trim Parçasını Sol Ön Ayağa takmak için üç vida kullanın. Sol Arka Ayak ve Sol Arka Ayak Trim Parçasını takmaya devam edin.

DESTEK PLAKALARININ SABİTLENMESİ

Gerekli Parçalar:

  • 1 x Sol Ön Ayak (#9)
  • 1 x Sol Arka Ayak (#10)
  • 1 x Sol Alt Destek Plakası (#17)
  • 1 x Kısa Destek Plakası (#18)
  • 8 x Vida (#D)

Kurulum:

  • Dört vida kullanarak bir Ön ve Arka Destek Ayağı arasına ünitenin yan tarafına bir Kısa Destek Plakası takın. Alt Destek Plakasını aynı ayaklara monte etmek için aynı kurulumu tekrarlayın.

warning NOT: Alt Destek Plakasının doğru yönde yukarı baktığından emin olun.

DESTEK PLAKALARININ VE TEKERLEKLERİN SABİTLENMESİ

Gerekli Parçalar:

  • 1 x Sağ Ön Ayak (#11)
  • 1 x Sağ Arka Ayak (#12)
  • 1 x Sağ Alt Destek Plakası (#16)
  • 1 x Kısa Destek Plakası (#18)
  • 2 x Tekerlek (#15)
  • 8 x Vida (#D)
  • 2 x Tekerlek Aksı Pimi (#E)
  • 2 x Tekerlek Kopilyası (#F)
  • 2 x Tekerlek Rondelası (#G)

Kurulum:

  • Dört vida kullanarak bir Ön ve Arka Destek Ayağı arasına ünitenin yan tarafına bir Kısa Destek Plakası takın. Alt Destek Plakasını aynı ayaklara monte etmek için aynı kurulumu tekrarlayın.
  • Tekerlek Aksı Pimini Tekerlek Destek Ayağı deliğinden geçirerek büyük Tekerleği Destek Ayağına takın, ardından Tekerlek Kopilyası kullanarak sabitleyin. Aynı taraftaki diğer Tekerlek için kurulumu tekrarlayın.

warning NOT: Alt Destek Plakasının doğru yönde yukarı baktığından emin olun.

DESTEK PLAKASININ TEKERLEKLER İÇİN DESTEK AYAKLARINA SABİTLENMESİ

Gerekli Parçalar:

  • 2 x Ön/Arka Uzun Destek Plakası (#19)
  • 4 x Vida (#D)

Kurulum:

  • İki vida kullanarak bir Uzun Destek Plakasını Tekerlek için bir Destek Ayağına sabitleyin. Destek Plakasının düz tarafının dışa baktığından emin olun. Diğer Uzun Destek Plakasını diğer Destek Ayağına monte etmek için aynı kurulumu tekrarlayın.

DESTEK PLAKASININ DESTEK AYAKLARINA SABİTLENMESİ

Gerekli Parçalar:

  • 4 x Vida (#D)

Kurulum:

  • Ardından, Uzun Destek Plakalarını Destek Ayaklarına sabitleyin. Her plaka için iki vida kullanarak sabitleyin.

ANA GÖVDENİN ARABAYA MONTE EDİLMESİ

Gerekli Parçalar:

  1. 1 x Ana Gövde (#4)
  2. 12 x Vida (#A)
  3. 12 x Rondela (#B)
  4. 12 x Kilitleme Rondelası (#C)
  5. 1 x Güç Kablosu (#29 veya 30)
  6. 1 x Kablo Klipsi (#28)

Kurulum:

warning NOT: İki adet Güç Kablosu sağlanmıştır. Bölgeniz için gerekli olan Güç Kablosunu seçin.

  • Kablo klipslerini doğru güç kablosuna yerleştirin. Güç kablosunu haznenin altındaki oluğa yerleştirin. Kablo klipsini daha önce takılan vida ile haznenin altına sabitleyin. 6A İllüstrasyonuna dikkat edin.
  • Ana Gövdeyi arabaya monte edilmek üzere hazırlayın. Tekerlekler altta olacak şekilde Arabayı dikkatlice dik konuma getirin. Arabayı Ana Gövdenin yanına, her ikisi de aynı yöne bakacak şekilde konumlandırın. İkinci bir kişi kullanarak Ana Gövdeyi Arabanın üzerine kaldırmaya hazırlanın. Bir kişi hazne tarafından, diğer kişi ise karşı gövde ucundan kaldırarak Ana Gövdeyi dikkatlice kaldırın ve yavaşça arabanın üzerine indirin. 6B İllüstrasyonuna dikkat edin.
  • Ardından, Ana Gövde kapağını açın. Ana Gövdenin vida deliklerini Arabaya hizalamak için dönüşü gerektiği gibi ayarlayın. Yerleştirildikten sonra, her ayağı üç Vida, Rondela ve Kilitleme Rondelası kullanarak Ana Gövdeye sabitleyin. 6C İllüstrasyonuna dikkat edin.

KAPAK DURDURUCUNUN TAKILMASI

Gerekli Parçalar:

  • 1 x Kapak Durdurucu (#1)

Kurulum:

  • Kapak Durdurucuyu Ana Gövdenin üstüne, Ana Gövdenin üstünde önceden takılmış vidayı kullanarak sabitleyin.

KAPAK KOLUNUN TAKILMASI

Gerekli Parçalar:

  • x Kapak Kolu (#2)
  • x Kapak Kolu Çerçevesi (#3)

Kurulum:

  • Önceden takılmış vidaları Kapak Kolundan çıkarın. Gövde kapağının içinden, bir vidayı dışarıya doğru çıkacak şekilde yerleştirin. Vidanın üzerine bir Çerçeve ekleyin. Ardından vidayı (içeriden) Kapak Koluna elle sıkın. Diğer taraf için tekrarlayın.

ALEV IZGARA BİLEŞENLERİNİN TAKILMASI

Gerekli Parçalar:

  • 1 x Alev Izgara Ana Plakası (#8)
  • 1 x Alev Izgara Kaydırıcısı (#7)

Kurulum:

  • Alev Izgara Ana Plakasını ana ızgaraya yerleştirin. Alev Izgara Ana Plakasını, yağı gres kovası ağzına yönlendiren ana ızgaranın (iç sağ tarafında) yerleşik çıkıntısına yerleştirin. Tüm parçayı sol tarafa kaydırın ve Alev Izgara Ana Plakasındaki iki yuva, yanma kabının üzerindeki yuvarlak çıkıntıya oturacaktır. Hafifçe aşağı doğru bir açıyla oturacaktır. 9A İllüstrasyonuna dikkat edin.


Ana Plaka Gövdenin tabanına dayanıyorsa, yanlış takılmıştır. Kötü kurulum, Ana Izgara Gövdenize zarar verebilir.

  • Alev Izgara Kaydırıcısını, yuvalı açıklıkları kapatacak şekilde Alev Izgara Ana Plakasının üzerine yerleştirin. Yükseltilmiş tırnağın solda olduğundan ve Alev Izgara Kaydırıcısının altındaki iki pimin, pişirme sırasında doğrudan ve dolaylı alev için kolayca ayarlanabilmesi için Alev Izgara Ana Plakasının deliklerine yerleştirildiğinden emin olun. Her iki alev ızgara parçası da nakliye sırasında paslanmayı önlemek için hafifçe yağlanmıştır. 9B İllüstrasyonuna dikkat edin.

warning NOT: Pişirme ızgaralarınızın kavurma ve ızgara performansını korumak için düzenli bakım ve onarım gereklidir. Kullanım Kılavuzuna bakın.

ALEV IZGARA AYAR ÇUBUĞUNUN TAKILMASI

Gerekli Parçalar:

  • 1 x Alev Izgara Ayar Çubuğu (#5)
  • 1 x Alev Izgara Ayar Çubuğu Kolu (#6)

Kurulum:

  • Alev Izgara Ayar Çubuğunu Ana Gövdenin sol tarafındaki açıklık deliğinden geçirin. Alev Izgara Ayar Çubuğu Kolunu gövdenin dışındaki uca ekleyin. Ardından, Ayar Çubuğunun çentikli ucunu Alev Izgara Ana Plakasındaki Alev Izgara Kaydırıcısındaki kilitleme tırnağına kaydırarak Ana Plakadaki Alev Izgara Kaydırıcısına ayarlanabilir erişim sağlayın.

YAN RAFIN TAKILMASI

Gerekli Parçalar:

  • 1 x Sağ Yan Masa (#24)
  • 2 x Vida (#A)
  • 2 x Rondela (#B)
  • 2 x Kilitleme Rondelası (#C)

Kurulum:

  • Önceden takılmış iki vidayı Ana Gövdenin yan tarafından gevşetin. Sağ Yan Masayı önce vidalara takın, ardından önceden gevşetilmiş iki vidayı yerine sabitleyin.
  • Alttan, Sağ Yan Masayı iki vida, rondela ve kilitleme rondelası kullanarak Ana Gövdenin yan paneline sabitleyin.

ÖN RAF BRAKETLERİNİN SABİTLENMESİ

Gerekli Parçalar:

  • 1 x Ön Raf Braketi Sağ (#21)
  • 1 x Ön Raf Braketi Sol (#22)
  • 4 x Vida (#A)
  • 4 x Rondela (#B)
  • 4 x Kilitleme Rondelası (#C)

Kurulum:

  • Her Ön Raf Destek Braketini iki vida, rondela ve kilitleme rondelası kullanarak Ön Destek Ayağına sabitleyin.

ÖN RAFIN TAKILMASI

Gerekli Parçalar:

  • 1 x Ön Raf (#20)

Kurulum:

  • Ön Rafı Ön Raf Destek Braketlerine yerleştirin. Açılmış Ön Raf olarak 13A İllüstrasyonuna dikkat edin.
  • Katlanmış Ön Raf olarak 13B İllüstrasyonuna dikkat edin.
  • Ön Raf ayrıca Alt Destek Plakalarına yerleştirilebilir ve Alt Plaka olarak kullanılabilir. 13C İllüstrasyonuna dikkat edin.

IZGARA PİŞİRME BİLEŞENLERİNİN TAKILMASI

Gerekli Parçalar:

  • 2 x Pişirme Izgarası (#25)
  • 1 x Isıtma Rafı (#26)

Kurulum:

  • Pişirme Izgaralarını yan yana Ana Izgaranın içindeki ızgara çıkıntısına yerleştirin.
  • Üst Isıtma Rafını Ana Izgaranın içindeki üst çıkıntıya yerleştirin.
    Isıtma Rafı yerine kilitlenecektir.

YAĞ KOVASININ TAKILMASI

Gerekli Parçalar:

  • 1 x Yağ Kovası (#23)

Kurulum:

  • Yağ Kovasını Ana Gövdenin ucundaki ağız kancasına yerleştirin. Yağ dökülmelerini önlemek için düz olduğundan emin olun.
  • Ünite şimdi tamamen monte edilmiştir.

BİR GÜÇ KAYNAĞINA BAĞLANMA

warning NOT: Pit Boss® cihazınızı herhangi bir elektrik prizine takmadan önce, sıcaklık kadranının KAPALI konumda olduğundan emin olun.

  • STANDART PRİZ
    Bu cihaz 220-240 volt, 50Hz, 250w servis gerektirir. Topraklı bir fiş olmalıdır.


Kullanılmadığı zaman üniteyi güç kaynağından ayırın.


Çalıştırma Talimatları için Kullanım Kılavuzuna bakın
