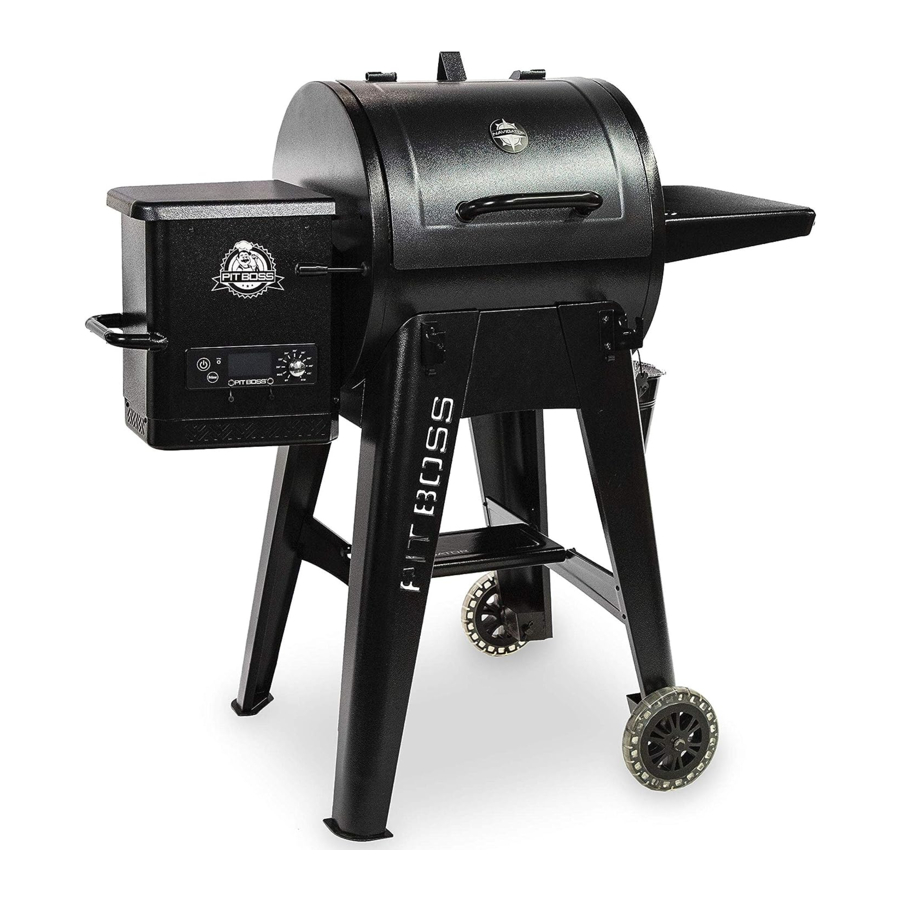

Pit Boss 550 Navigator, PB550G - Grill og Røykserie - Bruksanvisning

INTRODUKSJON

Advarsel
VENNLIGST LES HELE BRUKSANVISNINGEN FØR INSTALLASJON OG BRUK AV DETTE ELEKTRISKE APPARATET SOM BRENNER PELLETS. UNNLATELSE AV Å FØLGE DISSE INSTRUKSJONENE KAN FØRE TIL EIENDOMSSKADE, KROPPSLIG SKADE ELLER TIL OG MED DØD. KONTAKT LOKALE BYGNINGS- ELLER BRANNMYNDIGHETER OM RESTRIKSJONER OG KRAV TIL INSTALLASJONSKONTROLL I DITT OMRÅDE.
VIKTIG, LES NØYE, TA VARE PÅ FOR FREMTIDIG REFERANSE. BRUKSANVISNINGEN MÅ LESES FØR BRUK!

Kun for utendørs- og husholdningsbruk. Ikke for kommersiell bruk.

DELER OG SPESIFIKASJONER

Del# Beskrivelse
1 Lokkstopp (x1)
2 Lokkehåndtak (x1)
3 Lokkehåndtakskant (x2)
4 Hoveddel (x1)
5 Flammegrilljusteringsstang (x1)
6 Flammegrilljusteringsstanghåndtak (x1)
7 Flammegrillglidebryter (x1)
8 Flammegrillhovedplate (x1)
9 Venstre fremre ben (x1)
10 Venstre bakre ben (x1)
11 Høyre fremre ben (x1)
12 Høyre bakre ben (x1)
13 Venstre fremre benlist (x1)
14 Venstre bakre benlist (x1)
15 Hjul (x2)
16 Høyre bunnstøtteplate (x1)
17 Venstre bunnstøtteplate (x1)
18 Kort støtteplate (x2)
19 Fremre/bakre lang støtteplate (x2)
20 Fremre hylle (x1)
21 Fremre hyllebrakett høyre (x1)
22 Fremre hyllebrakett venstre (x1)
23 Fettbøtte (x1)
24 Høyre sidebord (x1)
25 Kokerist (x2)
26 Varmehylle (x1)
27 Kjøttprobe (x1)
28 Strømledningsklemme (x1)
29 Strømledning - F-plugg (x1)
30 Strømledning - G-plugg (x1)
A Skrue (x18)
B Skive (x18)
C Låseskive (x18)
D Skrue (x30)
E Hjulakselpinne (x2)
F Hjulplint (x2)
G Hjulskive (x2)

Advarsel MERK: På grunn av kontinuerlig produktutvikling kan deler endres uten varsel. Kontakt kundeservice hvis deler mangler ved montering av enheten.

PB – ELEKTRISKE KRAV
220-240 V, 50 Hz, 250 W, JORDET PLUGG

Diagramillustrasjon på neste side.

MODELL ENHET MONTERT (BxHxD) ENHETENS VEKT KOKEOMRÅDE TEMP. OMRÅDE DIGITALE FUNKSJONER
PB PB550G 1,227mm x 1,195mm x 868mm / 48.3" x 47" x 34.17" 55.7 kg / 122.8 lb

Hoved- 2580.6 cm² / 400 sq. in.

Øvre hylle - 920 cm² / 142.6 sq. in.

TOTALT - 3500.6 cm² / 542.6 sq. in.

82-260°C / 180-500°F Ti forhåndsinnstilte temperaturer, oppstarts- og nedkjølingssykluser, elektrisk tenner

DELER

DELER

FORBEREDELSE TIL MONTERING

Deler er plassert i hele forsendelseskartongen, inkludert under grillen. Inspiser grillen, delene og maskinvareblisterpakken etter at du har fjernet den fra den beskyttende forsendelseskartongen. Kast alt emballasjemateriale fra innsiden og utsiden av grillen før montering, og se deretter gjennom og inspiser alle delene ved å referere til delelisten. Hvis noen del mangler eller er skadet, må du ikke forsøke å montere. Forsendelsesskade dekkes ikke av garantien. Kontakt din forhandler eller Pit Boss® kundeservice for deler.
www.pitboss-grills.com

Viktig informasjon
For å lette installasjonen og unngå skade, bruk to personer ved montering av dette apparatet.

Verktøy som kreves for montering: skrutrekker og vater.

Verktøy ikke inkludert.

MONTERINGSANVISNINGER


Det anbefales å lese hvert trinn fullstendig før du starter monteringen i henhold til instruksjonene. Ikke stram skruene helt før alle skruene for det trinnet er installert. Maskinvarekombinasjon som involverer en låseskive og skive, skal installeres med låseskiven nærmest skruehodet.

FESTE FØTTER TIL STØTTEBEN

Nødvendige deler:

  • 1 x Venstre frontben (#9)
  • 1 x Venstre bakben (#10)
  • 1 x Trimdel for venstre frontben (#13)
  • 1 x Trimdel for venstre bakben (#14)
  • 6 x Skrue (#D)

Installasjon:

  • Bruk tre skruer for å feste trimdelen for venstre frontben til venstre frontben. Fortsett å installere venstre bakben og trimdelen for venstre bakben.

FESTE STØTTEPLATER

Nødvendige deler:

  • 1 x Venstre frontben (#9)
  • 1 x Venstre bakben (#10)
  • 1 x Venstre bunnstøtteplate (#17)
  • 1 x Kort støtteplate (#18)
  • 8 x Skrue (#D)

Installasjon:

  • Installer en kort støtteplate på siden av enheten mellom et front- og bakstøtteben ved hjelp av fire skruer. Gjenta den samme installasjonen for å montere bunnstøtteplaten på de samme bena.

advarsel MERK: Pass på at bunnstøtteplaten vender opp med riktig retning.

FESTE STØTTEPLATER OG HJUL

Nødvendige deler:

  • 1 x Høyre frontben (#11)
  • 1 x Høyre bakben (#12)
  • 1 x Høyre bunnstøtteplate (#16)
  • 1 x Kort støtteplate (#18)
  • 2 x Hjul (#15)
  • 8 x Skrue (#D)
  • 2 x Hjulakselpinne (#E)
  • 2 x Splint for hjul (#F)
  • 2 x Hjulskive (#G)

Installasjon:

  • Installer en kort støtteplate på siden av enheten mellom et front- og bakstøtteben ved hjelp av fire skruer. Gjenta den samme installasjonen for å montere bunnstøtteplaten på de samme bena.
  • Fest det store hjulet til støttebenet ved å sette hjulakselpinnen gjennom hullet i hjulstøttebenet, og fest deretter med splinten for hjulet. Gjenta installasjonen for det andre hjulet på samme side.

advarsel MERK: Pass på at bunnstøtteplaten vender opp med riktig retning.

FESTE STØTTEPLATE TIL STØTTEBEN FOR HJUL

Nødvendige deler:

  • 2 x Lang støtteplate foran/bak (#19)
  • 4 x Skrue (#D)

Installasjon:

  • Fest en lang støtteplate til et støtteben for hjul ved hjelp av to skruer. Sørg for at den flate siden av støtteplaten vender utover. Gjenta den samme installasjonen for å montere den andre lange støtteplaten på det andre støttebenet.

FESTE STØTTEPLATE TIL STØTTEBEN

Nødvendige deler:

  • 4 x Skrue (#D)

Installasjon:

  • Fest deretter de lange støtteplatene til støttebenene. Fest med to skruer for hver plate.

MONTERE HOVEDTØNNEN PÅ VOGNEN

Nødvendige deler:

  1. 1 x Hovedtønne (#4)
  2. 12 x Skrue (#A)
  3. 12 x Skive (#B)
  4. 12 x Låseskive (#C)
  5. 1 x Strømledning (#29 eller 30)
  6. 1 x Kabelklemme (#28)

Installasjon:

advarsel MERK: Det følger med to strømledninger. Velg strømledningen som kreves for din region.

  • Plasser kabelklemmene på riktig strømledning. Sett strømledningen inn i sporet nederst på beholderen. Fest kabelklemmen til bunnen av beholderen med den tidligere installerte skruen. Se illustrasjon 6A.
  • Klargjør hovedtønnen for montering på vognen. Løft forsiktig vognen i oppreist stilling med hjulene på bunnen. Plasser vognen ved siden av hovedtønnen, med begge vendt i samme retning. Bruk en annen person til å forberede løfting av hovedtønnen på vognen. Med en person som løfter fra beholderens side og den andre personen som løfter fra den motsatte tønneenden, løft forsiktig hovedtønnen og senk den sakte ned på vognen. Se illustrasjon 6B.
  • Åpne deretter lokket på hovedtønnen. Juster rotasjonen etter behov for å justere skruehullene på hovedtønnen til vognen. Når den er plassert, fest hvert ben til hovedtønnen ved hjelp av tre skruer, skiver og låseskiver. Se illustrasjon 6C.

INSTALLERE LOKKSTOPPEREN

Nødvendige deler:

  • 1 x Lokkstopper (#1)

Installasjon:

  • Fest lokkstopperen på toppen av hovedtønnen ved hjelp av den forhåndsinstallerte skruen på toppen av hovedtønnen.

INSTALLERE LOKKHÅNDTAKET

Nødvendige deler:

  • x Lokkhåndtak (#2)
  • x Lokkhåndtakramme (#3)

Installasjon:

  • Fjern de forhåndsinstallerte skruene fra lokkhåndtaket. Fra innsiden av lokket, sett en skrue slik at den stikker ut på utsiden. Legg til en ramme på skruen. Stram deretter skruen (fra innsiden) for hånd inn i lokkhåndtaket. Gjenta for den andre siden.

INSTALLERE FLAMMEBROILERKOMPONENTENE

Nødvendige deler:

  • 1 x Hovedplate for flammebroiler (#8)
  • 1 x Skyver for flammebroiler (#7)

Installasjon:

  • Sett hovedplaten for flammebroiler inn i hovedgrillen. Plasser hovedplaten for flammebroiler på den innebygde kanten (på innsiden til høyre) av hovedgrillen som leder fett mot fettbøtteutløpet. Skyv hele stykket til venstre side, og de to sporene på hovedplaten for flammebroiler vil passe inn i den avrundede kanten over brennerpotten. Den vil sitte litt i en nedoverbakke. Se illustrasjon 9A.


Hvis hovedplaten hviler på bunnen av tønnen, er den installert feil. Dårlig installasjon kan føre til skade på hovedgrilltønnen din.

  • Plasser skyveren for flammebroiler oppå hovedplaten for flammebroiler og dekk de slissede åpningene. Sørg for at den hevede tappen er til venstre og de to pinnene nederst på skyveren for flammebroiler plasseres i hullene på hovedplaten for flammebroiler for enkelt å justere for direkte og indirekte flamme under matlaging. Begge flammebroilerdelene er lett belagt med olje for å unngå rust under forsendelse. Se illustrasjon 9B.

advarsel MERK: For å opprettholde stek- og grillingsytelsen til kokegrillene dine, kreves regelmessig stell og vedlikehold. Se brukerhåndboken.

INSTALLERE JUSTERINGSSTANG FOR FLAMMEBROILER

Nødvendige deler:

  • 1 x Justeringsstang for flammebroiler (#5)
  • 1 x Håndtak for justeringsstang for flammebroiler (#6)

Installasjon:

  • Sett justeringsstangen for flammebroiler gjennom åpningshullet på venstre side av hovedtønnen. Legg til håndtaket for justeringsstangen for flammebroiler på enden utenfor tønnen. Skyv deretter den hakkede enden av justeringsstangen inn i låsetappen på skyveren for flammebroiler, slik at du får justerbar tilgang til skyveren for flammebroiler på hovedplaten.

INSTALLERE SIDEHYLLEN

Nødvendige deler:

  • 1 x Høyre sidebord (#24)
  • 2 x Skrue (#A)
  • 2 x Skive (#B)
  • 2 x Låseskive (#C)

Installasjon:

  • Løsne de to forhåndsinstallerte skruene fra siden av hovedtønnen. Hekt det høyre sidebordet på skruene først, og fest deretter de to forhåndsløsnede skruene på plass.
  • Fest det høyre sidebordet til sidepanelet på hovedtønnen nedenfra ved hjelp av to skruer, skiver og låseskiver.

FESTE FESTENE FOR FRONT HYLLE

Nødvendige deler:

  • 1 x Høyre brakett for fronthylle (#21)
  • 1 x Venstre brakett for fronthylle (#22)
  • 4 x Skrue (#A)
  • 4 x Skive (#B)
  • 4 x Låseskive (#C)

Installasjon:

  • Fest hver støttebrakett for fronthylle på det fremre støttebenet ved hjelp av to skruer, skiver og låseskiver.

INSTALLERE FRONT HYLLE

Nødvendige deler:

  • 1 x Fronthylle (#20)

Installasjon:

  • Plasser fronthyllen på støttebrakettene for fronthyllen. Se illustrasjon 13A som utfoldet fronthylle.
  • Se illustrasjon 13B som foldet fronthylle.
  • Fronthyllen kan også plasseres på bunnstøtteplatene og brukes som bunnplate. Se illustrasjon 13C.

INSTALLERE GRILLKOKEKOMPONENTENE

Nødvendige deler:

  • 2 x Kokegrill (#25)
  • 1 x Varmehylle (#26)

Installasjon:

  • Plasser kokegrillene side ved side på grillkanten inne i hovedgrillen.
  • Plasser den øvre varmehyllen på den øvre kanten inne i hovedgrillen.
    Varmehyllen vil låses på plass.

INSTALLERE FETTBØTTEN

Nødvendige deler:

  • 1 x Fettbøtte (#23)

Installasjon:

  • Plasser fettbøtten på tutkroken på enden av hovedtønnen. Sørg for at den er i vater for å unngå søl av fett.
  • Enheten er nå fullstendig montert.

KOBLE TIL EN STRØMKILDE

advarsel MERK: Før du kobler din Pit Boss® til et hvilket som helst elektrisk uttak, må du sørge for at temperaturhjulet er i OFF (av)-posisjon.

  • TANDARD UTTAK
    Dette apparatet krever 220-240 volt, 50 Hz, 250 W service. Det må være en jordet plugg.


Koble enheten fra strømkilden når den ikke er i bruk.


Se brukerhåndboken for bruksanvisning
