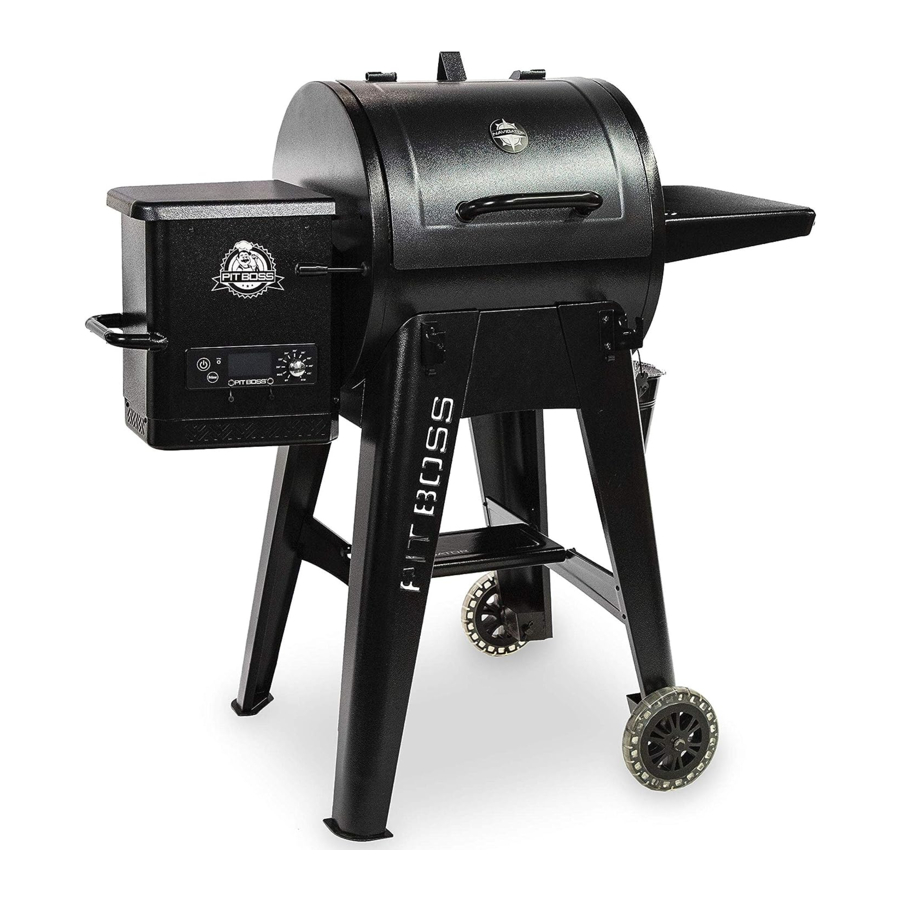

Pit Boss 550 Navigator, PB550G - Grill and Smoker Series нұсқаулығы

КІРІСПЕ

ОСЫ ЭЛЕКТРЛІК, ГРАНУЛАЛЫ ОТЫНМЕН ЖАНАТЫН ҚҰРЫЛҒЫНЫ ОРНАТУ ЖӘНЕ ПАЙДАЛАНУ АЛДЫНДА БҮКІЛ НҰСҚАУЛЫҚТЫ ОҚЫП ШЫҒЫҢЫЗ. ОСЫ НҰСҚАУЛАРДЫ САҚТАМАУ МҮЛІКТІҢ ЗАҚЫМДАЛУЫНА, ДЕНЕ ЖАРАҚАТЫНА НЕМЕСЕ ТІПТІ ӨЛІМГЕ ӘКЕЛУІ МҮМКІН. ӨЗ АУМАҒЫҢЫЗДАҒЫ ШЕКТЕУЛЕР МЕН ОРНАТУДЫ ТЕКСЕРУ ТАЛАПТАРЫ ТУРАЛЫ ЖЕРГІЛІКТІ ҚҰРЫЛЫС НЕМЕСЕ ӨРТ ҚЫЗМЕТКЕРЛЕРІНЕ ХАБАРЛАСЫҢЫЗ.
МАҢЫЗДЫ, МҰҚИЯТ ОҚЫҢЫЗ, КЕЛЕШЕКТЕ АНЫҚТАМА ҮШІН САҚТАҢЫЗ. НҰСҚАУЛЫҚ ПАЙДАЛАНУ АЛДЫНДА ОҚЫЛУЫ КЕРЕК!

Тек сыртта және үйде пайдалануға арналған. Коммерциялық мақсатта пайдалануға болмайды.

БӨЛШЕКТЕР МЕН СИПАТТАМАЛАР

Бөлік#	Сипаттамасы
1	Қақпақ тоқтатқышы (x1)
2	Қақпақ тұтқасы (x1)
3	Қақпақ тұтқасының жақтауы (x2)
4	Негізгі бөшке (x1)
5	Жалынды бройлерді реттеу жолағы (x1)
6	Жалынды бройлерді реттеу жолағының тұтқасы (x1)
7	Жалынды бройлер сырғытпасы (x1)
8	Жалынды бройлердің негізгі тақтасы (x1)
9	Сол жақ алдыңғы аяқ (x1)
10	Сол жақ артқы аяқ (x1)
11	Оң жақ алдыңғы аяқ (x1)
12	Оң жақ артқы аяқ (x1)
13	Сол жақ алдыңғы аяқтың әшекей бөлшегі (x1)
14	Сол жақ артқы аяқтың әшекей бөлшегі (x1)
15	Дөңгелек (x2)
16	Оң жақ төменгі тірек тақтасы (x1)
17	Сол жақ төменгі тірек тақтасы (x1)
18	Қысқа тірек тақтасы (x2)
19	Алдыңғы/Артқы ұзын тірек тақтасы (x2)
20	Алдыңғы сөре (x1)
21	Алдыңғы сөренің оң жақ кронштейні (x1)
22	Алдыңғы сөренің сол жақ кронштейні (x1)
23	Май шелегі (x1)
24	Оң жақ үстел (x1)
25	Пісіру торы (x2)
26	Жылыту сөресі (x1)
27	Ет зонды (x1)
28	Қуат сымының қыстырғышы (x1)
29	Қуат сымы - F ашасы (x1)
30	Қуат сымы - G ашасы (x1)
A	Бұранда (x18)
B	Шайба (x18)
C	Бұғаттау шайбасы (x18)
D	Бұранда (x30)
E	Дөңгелек білігінің түйреуіші (x2)
F	Дөңгелек шплинті (x2)
G	Дөңгелек шайбасы (x2)

ЕСКЕРТПЕ: Өнімді үздіксіз жетілдіруге байланысты бөлшектер ескертусіз өзгертілуі мүмкін. Құрылғыны құрастыру кезінде бөлшектер жетіспесе, тұтынушыларға қызмет көрсету орталығына хабарласыңыз.

PB – ЭЛЕКТРЛІК ТАЛАПТАРЫ
220-240 V, 50 Hz, 250 W, ЖЕРГЕ ҚОСЫЛҒАН АША

Диаграммалық сурет келесі бетте.

ҮЛГІ		ҚҰРАСТЫРЫЛҒАН ҚҰРЫЛҒЫ (ЕхБхТ)	ҚҰРЫЛҒЫ САЛМАҒЫ	ПІСІРУ АЙМАҒЫ	ТЕМП. ДИАПАЗОНЫ	САНДЫҚ МҮМКІНДІКТЕР
PB	PB550G	1,227мм x 1,195мм x 868мм / 48.3" x 47" x 34.17"	55.7 kg / 122.8 lb	Негізгі- 2580.6 cm² / 400 ш. дюйм. Жоғарғы сөре - 920 cm² / 142.6 ш. дюйм. ЖАЛПЫ - 3500.6 cm² / 542.6 ш. дюйм.	82-260°C / 180-500°F	Он температура алдын ала орнатулары, іске қосу және салқындату циклдері, электрлік тұтандырғыш

БӨЛШЕКТЕР

ҚҰРАСТЫРУҒА ДАЙЫНДЫҚ

Бөлшектер жеткізу қорабының ішінде, соның ішінде грильдің астында орналасқан. Қорғаныш жеткізу қорабынан шығарғаннан кейін грильді, бөлшектерді және аппараттық құралдар блистерін тексеріңіз. Құрастыру алдында грильдің ішіндегі және сыртындағы барлық орау материалдарын тастаңыз, содан кейін бөлшектер тізімін қарап, барлық бөлшектерді тексеріңіз. Егер қандай да бір бөлшек жоқ немесе зақымдалған болса, құрастыруға әрекет жасамаңыз. Жеткізу кезіндегі зақымдану кепілдікке кірмейді. Бөлшектер үшін дилеріңізге немесе Pit Boss^® тұтынушыларға қызмет көрсету орталығына хабарласыңыз.
www.pitboss-grills.com

Орнатуды жеңілдету және жарақаттануды болдырмау үшін осы құрылғыны құрастыру кезінде екі адамды пайдаланыңыз.

Құрастыру үшін қажетті құралдар: бұрағыш және деңгей.

Құралдар кірмейді.

ҚҰРАСТЫРУ НҰСҚАУЛЫҒЫ

Нұсқауларды құрастыруды бастамас бұрын әр қадамды толығымен оқып шығу ұсынылады. Бұрандаларды барлық бұрандалар орнатылмайынша толық қатайтпаңыз. Бұғаттау шайбасы мен шайбасы бар аппараттық құрал бұранданың басына жақын орналасқан бұғаттау шайбасымен орнатылуы керек.

АЯҚТАРДЫ ТІРЕУ АЯҚТАРЫНА БЕКІТУ

Қажетті бөлшектер:

• 1 x Сол жақ алдыңғы аяқ (#9)
• 1 x Сол жақ артқы аяқ (#10)
• 1 x Сол жақ алдыңғы аяқтың әшекей бөлшегі (#13)
• 1 x Сол жақ артқы аяқтың әшекей бөлшегі (#14)
• 6 x Бұранда (#D)

Орнату:

• Сол жақ алдыңғы аяқтың әшекей бөлшегін сол жақ алдыңғы аяққа бекіту үшін үш бұранданы пайдаланыңыз. Сол жақ артқы аяқ пен сол жақ артқы аяқтың әшекей бөлшегін орнатуды жалғастырыңыз.

ТІРЕУ ТАҚТАЛАРЫН БЕКІТУ

Қажетті бөлшектер:

• 1 x Сол жақ алдыңғы аяқ (#9)
• 1 x Сол жақ артқы аяқ (#10)
• 1 x Сол жақ төменгі тіреу тақтасы (#17)
• 1 x Қысқа тіреу тақтасы (#18)
• 8 x Бұранда (#D)

Орнату:

• Төрт бұранданы пайдаланып, қондырғының бүйіріне алдыңғы және артқы тіреу аяқтарының арасына бір қысқа тіреу тақтасын орнатыңыз. Төменгі тіреу тақтасын сол аяқтарға орнату үшін сол орнатуды қайталаңыз.

ЕСКЕРТПЕ: Төменгі тіреу тақтасының дұрыс бағытта жоғары қарағанына көз жеткізіңіз.

ТІРЕУ ТАҚТАЛАРЫ МЕН ДӨҢГЕЛЕКТЕРДІ БЕКІТУ

Қажетті бөлшектер:

• 1 x Оң жақ алдыңғы аяқ (#11)
• 1 x Оң жақ артқы аяқ (#12)
• 1 x Оң жақ төменгі тіреу тақтасы (#16)
• 1 x Қысқа тіреу тақтасы (#18)
• 2 x Дөңгелек (#15)
• 8 x Бұранда (#D)
• 2 x Дөңгелек білігінің түйреуіші (#E)
• 2 x Дөңгелек шанышқы түйреуіші (#F)
• 2 x Дөңгелек шайбасы (#G)

Орнату:

• Төрт бұранданы пайдаланып, қондырғының бүйіріне алдыңғы және артқы тіреу аяқтарының арасына бір қысқа тіреу тақтасын орнатыңыз. Төменгі тіреу тақтасын сол аяқтарға орнату үшін сол орнатуды қайталаңыз.
• Дөңгелек білігінің түйреуішін дөңгелектің тіреу аяғының тесігінен өткізіп, содан кейін дөңгелек шанышқы түйреуішін пайдаланып бекіту арқылы үлкен дөңгелекті тіреу аяғына бекітіңіз. Сол жағындағы басқа дөңгелекке орнатуды қайталаңыз.

ЕСКЕРТПЕ: Төменгі тіреу тақтасының дұрыс бағытта жоғары қарағанына көз жеткізіңіз.

ДӨҢГЕЛЕКТЕРГЕ АРНАЛҒАН ТІРЕУ ТАҚТАСЫН ТІРЕУ АЯҚТАРЫНА БЕКІТУ

Қажетті бөлшектер:

• 2 x Алдыңғы/артқы ұзын тіреу тақтасы (#19)
• 4 x Бұранда (#D)

Орнату:

• Екі бұранданы пайдаланып, бір ұзын тіреу тақтасын дөңгелекке арналған бір тіреу аяғына бекітіңіз. Тіреу тақтасының тегіс жағы сыртқа қарағанына көз жеткізіңіз. Басқа ұзын тіреу тақтасын басқа тіреу аяғына орнату үшін сол орнатуды қайталаңыз.

ТІРЕУ ТАҚТАСЫН ТІРЕУ АЯҚТАРЫНА БЕКІТУ

Қажетті бөлшектер:

• 4 x Бұранда (#D)

Орнату:

• Келесіде ұзын тіреу тақталарын тіреу аяқтарына бекітіңіз. Әр тақта үшін екі бұранданы пайдаланып бекітіңіз.

НЕГІЗГІ БӨШКЕНІ АРБАҒА ОРНАТУ

Қажетті бөлшектер:

1. 1 x Негізгі бөшке (#4)
2. 12 x Бұранда (#A)
3. 12 x Шайба (#B)
4. 12 x Бұғаттау шайбасы (#C)
5. 1 x Қуат сымы (#29 немесе 30)
6. 1 x Кабель қыстырғышы (#28)

Орнату:

ЕСКЕРТПЕ: Екі қуат сымы беріледі. Аймағыңыз үшін қажетті қуат сымын таңдаңыз.

• Кабель қыстырғыштарын дұрыс қуат сымына орналастырыңыз. Қуат сымын хоппердің төменгі жағындағы науаға салыңыз. Кабель қыстырғышын бұрын орнатылған бұрандамен хоппердің төменгі жағына бекітіңіз. 6A суретін қараңыз.
• Негізгі бөшкені арбаға орнатуға дайындаңыз. Дөңгелектері төменде болатындай етіп, арбаны абайлап тік күйге келтіріңіз. Арбаны негізгі бөшкенің жанына, екеуі де бір бағытта қаратып орналастырыңыз. Екінші адамды пайдаланып, негізгі бөшкені арбаға көтеруге дайындалыңыз. Бір адам хоппер жағынан, ал екінші адам қарама-қарсы бөшке ұшынан көтеріп, негізгі бөшкені абайлап көтеріп, арбаға баяу түсіріңіз. 6B суретін қараңыз.
• Келесіде негізгі бөшкенің қақпағын ашыңыз. Негізгі бөшкенің бұранда тесіктерін арбаға туралау үшін айналдыруды қажетінше реттеңіз. Орналастырылғаннан кейін әр аяқты үш бұранда, шайба және бұғаттау шайбалары арқылы негізгі бөшкеге бекітіңіз. 6C суретін қараңыз.

ҚАҚПАҚ ТЫҒЫНЫН ОРНАТУ

Қажетті бөлшектер:

• 1 x Қақпақ тығыны (#1)

Орнату:

• Қақпақ тығынын негізгі бөшкенің үстіндегі алдын ала орнатылған бұранданы пайдаланып, негізгі бөшкенің үстіне бекітіңіз.

ҚАҚПАҚ ТҰТҚАСЫН ОРНАТУ

Қажетті бөлшектер:

• x Қақпақ тұтқасы (#2)
• x Қақпақ тұтқасының жақтауы (#3)

Орнату:

• Алдын ала орнатылған бұрандаларды қақпақ тұтқасынан алыңыз. Бөшкенің қақпағының ішінен бір бұранданы сыртқа шығарыңыз. Бұрандаға жақтау қосыңыз. Содан кейін бұранданы (ішінен) қақпақ тұтқасына қолмен қатайтыңыз. Басқа жағы үшін қайталаңыз.

ЖАЛЫНДЫ БРОЙЛЕР КОМПОНЕНТТЕРІН ОРНАТУ

Қажетті бөлшектер:

• 1 x Жалынды бройлердің негізгі тақтасы (#8)
• 1 x Жалынды бройлердің жылжытқышы (#7)

Орнату:

• Жалынды бройлердің негізгі тақтасын негізгі грильге салыңыз. Жалынды бройлердің негізгі тақтасын майды май шелегінің шүмегіне қарай бағыттайтын негізгі грильдің (оң жағында) ішіндегі кіріктірілген сөреге қойыңыз. Бүкіл бөлікті сол жаққа жылжытыңыз, сонда жалынды бройлердің негізгі тақтасындағы екі саңылау оттық ыдысының үстіндегі дөңгелектелген сөреге сәйкес келеді. Ол сәл төмен қарай бұрышпен орналасады. 9A суретін қараңыз.

Егер негізгі тақта бөшкенің түбінде тұрса, ол дұрыс орнатылмаған. Дұрыс орнатылмау негізгі гриль бөшкеңізге зақым келтіруі мүмкін.

• Жалынды бройлердің жылжытқышын жалынды бройлердің негізгі тақтасының үстіне саңылаулы тесіктерді жауып қойыңыз. Көтерілген қойындының сол жақта екеніне және жалынды бройлердің жылжытқышының төменгі жағындағы екі түйреуіш пісіру кезінде тікелей және жанама жалынды оңай реттеу үшін жалынды бройлердің негізгі тақтасының тесіктеріне орналасқанына көз жеткізіңіз. Екі жалынды бройлер бөлігі де жөнелту кезінде тот баспауы үшін жеңіл маймен жабылған. 9B суретін қараңыз.

ЕСКЕРТПЕ: Пісіру торларының күйдіру және грильдеу өнімділігін сақтау үшін үнемі күтім жасау және техникалық қызмет көрсету қажет. Пайдаланушы нұсқаулығын қараңыз.

ЖАЛЫНДЫ БРОЙЛЕРДІ РЕТТЕУ ЖОЛАҒЫН ОРНАТУ

Қажетті бөлшектер:

• 1 x Жалынды бройлерді реттеу жолағы (#5)
• 1 x Жалынды бройлерді реттеу жолағының тұтқасы (#6)

Орнату:

• Жалынды бройлерді реттеу жолағын негізгі бөшкенің сол жағындағы ашық тесік арқылы салыңыз. Жалынды бройлерді реттеу жолағының тұтқасын бөшкенің сыртындағы ұшына қосыңыз. Содан кейін реттеу жолағының ойық ұшын жалынды бройлердің жылжытқышындағы құлыптау қойындысына жылжытыңыз, бұл сізге негізгі тақтадағы жалынды бройлердің жылжытқышына реттелетін қол жеткізуді береді.

БҮЙІРЛІК СӨРЕНІ ОРНАТУ

Қажетті бөлшектер:

• 1 x Оң жақ үстел (#24)
• 2 x Бұранда (#A)
• 2 x Шайба (#B)
• 2 x Бұғаттау шайбасы (#C)

Орнату:

• Негізгі бөшкенің бүйірінен алдын ала орнатылған екі бұранданы босатыңыз. Оң жақ үстелді алдымен бұрандаларға іліп, содан кейін алдын ала босатылған екі бұранданы орнына бекітіңіз.
• Астынан екі бұранданы, шайбаны және бұғаттау шайбасын пайдаланып, оң жақ үстелді негізгі бөшкенің бүйірлік панеліне бекітіңіз.

АЛДЫҢҒЫ СӨРЕ КРОНШТЕЙНДЕРІН БЕКІТУ

Қажетті бөлшектер:

• 1 x Алдыңғы сөре кронштейнінің оңы (#21)
• 1 x Алдыңғы сөре кронштейнінің солы (#22)
• 4 x Бұранда (#A)
• 4 x Шайба (#B)
• 4 x Бұғаттау шайбасы (#C)

Орнату:

• Әрбір алдыңғы сөре тіреу кронштейнін екі бұранданы, шайбаны және бұғаттау шайбасын пайдаланып, алдыңғы тіреу аяғына бекітіңіз.

АЛДЫҢҒЫ СӨРЕНІ ОРНАТУ

Қажетті бөлшектер:

• 1 x Алдыңғы сөре (#20)

Орнату:

• Алдыңғы сөрені алдыңғы сөре тіреу кронштейндеріне қойыңыз. 13A суретін жазылған алдыңғы сөре ретінде қараңыз.
• 13B суретін бүктелген алдыңғы сөре ретінде қараңыз.
• Алдыңғы сөрені төменгі тіреу тақталарына да қоюға және төменгі тақта ретінде пайдалануға болады. 13C суретін қараңыз.

ГРИЛЬДЕ ПІСІРУ КОМПОНЕНТТЕРІН ОРНАТУ

Қажетті бөлшектер:

• 2 x Пісіру торлары (#25)
• 1 x Жылыту сөресі (#26)

Орнату:

• Пісіру торларын қатарластырып, негізгі грильдің ішіндегі тор сөресіне қойыңыз.
• Жоғарғы жылыту сөресін негізгі грильдің ішіндегі жоғарғы сөреге қойыңыз.
  Жылыту сөресі орнына құлыпталады.

МАЙ ШЕЛЕГІН ОРНАТУ

Қажетті бөлшектер:

• 1 x Май шелегі (#23)

Орнату:

• Май шелегін негізгі бөшкенің ұшындағы шүмек ілмегіне қойыңыз. Май төгіліп кетпеуі үшін оның тегіс екеніне көз жеткізіңіз.
• Қондырғы толығымен құрастырылды.

ҚУАТ КӨЗІНЕ ҚОСЫЛУ

ЕСКЕРТПЕ: Pit Boss^® құрылғысын кез келген электр розеткасына қосар алдында температура тетігінің ӨШІРУЛІ (OFF) күйінде екеніне көз жеткізіңіз.

• СТАНДАРТТЫ РОЗЕТКА
  Бұл құрылғы 220-240 вольт, 50 Гц, 250 Вт қызмет көрсетуді қажет етеді. Ол жерге қосылған штепсель болуы керек.

Пайдаланбаған кезде құрылғыны қуат көзінен ажыратыңыз.

Пайдалану нұсқауларын білу үшін Пайдаланушы нұсқаулығын қараңыз
