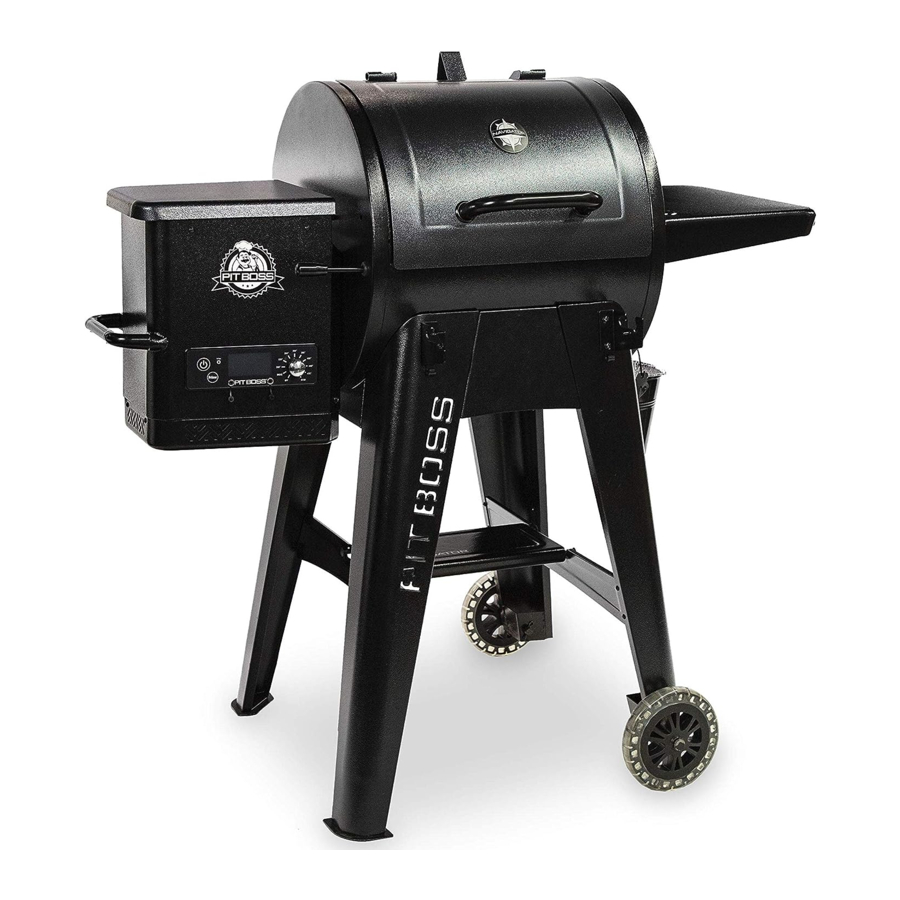

Pit Boss 550 Navigator, PB550G - Priročnik za žar in smoker serije

Vsebina

UVOD


PRED NAMESTITVIJO IN UPORABO TE ELEKTRIČNE NAPRAVE, KI KURILNO OLJE SEŽIGA PELETE, PREBERITE CELOTEN PRIROČNIK. NEUPOŠTEVANJE TEH NAVODIL LAHKO POVZROČI MATERIALNO ŠKODO, TELESNE POŠKODBE ALI CELO SMRT. ZA OMEJITVE IN ZAHTEVE GLEDE PREGLEDA NAMESTITVE NA VAŠEM OBMOČJU SE OBRNITE NA LOKALNE GRADBENIŠKE ALI GASILSKE URADNIKOV.
POMEMBNO, POZORNO PREBERITE, SHRANITE ZA PRIHODNJO UPORABO. PRIROČNIK JE TREBA PREBRATI PRED UPORABO!

Samo za zunanjo in domačo uporabo. Ni za komercialno uporabo.

DELI IN SPECIFIKACIJE

Št. dela Opis
1 Omejevalnik pokrova (x1)
2 Ročaj pokrova (x1)
3 Okvir ročaja pokrova (x2)
4 Glavni sod (x1)
5 Nastavitvena palica za plamenski žar (x1)
6 Ročaj nastavitvene palice za plamenski žar (x1)
7 Drsnik plamenskega žara (x1)
8 Glavna plošča plamenskega žara (x1)
9 Leva sprednja noga (x1)
10 Leva zadnja noga (x1)
11 Desna sprednja noga (x1)
12 Desna zadnja noga (x1)
13 Okrasni del leve sprednje noge (x1)
14 Okrasni del leve zadnje noge (x1)
15 Kolo (x2)
16 Desna spodnja podporna plošča (x1)
17 Leva spodnja podporna plošča (x1)
18 Kratka podporna plošča (x2)
19 Sprednja/zadnja dolga podporna plošča (x2)
20 Sprednja polica (x1)
21 Desni nosilec sprednje police (x1)
22 Levi nosilec sprednje police (x1)
23 Posoda za mast (x1)
24 Desna stranska miza (x1)
25 Mreža za peko (x2)
26 Polica za ogrevanje (x1)
27 Sonda za meso (x1)
28 Sponka za napajalni kabel (x1)
29 Napajalni kabel - vtič F (x1)
30 Napajalni kabel - vtič G (x1)
A Vijak (x18)
B Podložka (x18)
C Varnostna podložka (x18)
D Vijak (x30)
E Zatič osi kolesa (x2)
F Razcepka kolesa (x2)
G Podložka kolesa (x2)

opozorilo OPOMBA: Zaradi stalnega razvoja izdelkov se deli lahko spremenijo brez predhodnega obvestila. Če pri sestavljanju enote manjkajo deli, se obrnite na službo za pomoč uporabnikom.

PB – ELEKTRIČNE ZAHTEVE
220-240 V, 50 Hz, 250 W, OZEMLJEN VTIČ

Diagramska ilustracija na naslednji strani.

MODEL SESTAVLJENA ENOTA (ŠxVxG) TEŽA ENOTE POVRŠINA ZA PEKO TEMPERATURNO OBMOČJE DIGITALNE FUNKCIJE
PB PB550G 1,227mm x 1,195mm x 868mm / 48.3" x 47" x 34.17" 55.7 kg / 122.8 lb

Glavna - 2580.6 cm² / 400 sq. in.

Zgornja polica - 920 cm² / 142.6 sq. in.

SKUPAJ - 3500.6 cm² / 542.6 sq. in.

 82-260°C / 180-500°F Deset prednastavitev temperature, cikli zagona in ohlajanja, električni vžigalnik

DELI

DELI

PRIPRAVA NA SESTAVLJANJE

Deli se nahajajo po celotnem transportnem kartonu, vključno s spodnjim delom žara. Po odstranitvi iz zaščitnega transportnega kartona preglejte žar, dele in blister paket strojne opreme. Pred sestavljanjem zavrzite ves embalažni material iz notranjosti in zunanjosti žara, nato pa preglejte in preverite vse dele s pomočjo seznama delov. Če kateri koli del manjka ali je poškodovan, ga ne poskušajte sestaviti. Garancija ne krije škode, nastale pri transportu. Za dele se obrnite na svojega prodajalca ali službo za pomoč uporabnikom Pit Boss®.
www.pitboss-grills.com


Za lažjo namestitev in preprečitev poškodb pri sestavljanju te naprave uporabite dve osebi.

Orodje, potrebno za sestavljanje: izvijač in libela.

Orodje ni priloženo.

NAVODILA ZA SESTAVLJANJE

Pomembne informacije
Priporočljivo je, da pred začetkom sestavljanja v celoti preberete vsak korak navodil. Ne zategnite vijakov do konca, dokler niso nameščeni vsi vijaki za ta korak. Kombinacijo strojne opreme, ki vključuje zaklepno podložko in podložko, je treba namestiti tako, da je zaklepna podložka najbližje glavi vijaka.

PRITRDITEV NOG NA PODPORNE NOGE

Potrebni deli:

  • 1 x leva sprednja noga (#9)
  • 1 x leva zadnja noga (#10)
  • 1 x levi sprednji okrasni del noge (#13)
  • 1 x levi zadnji okrasni del noge (#14)
  • 6 x vijak (#D)

Namestitev:

  • S tremi vijaki pritrdite levi sprednji okrasni del noge na levo sprednjo nogo. Nadaljujte z namestitvijo leve zadnje noge in levega zadnjega okrasnega dela noge.

PRITRDITEV PODPORNIH PLOŠČ

Potrebni deli:

  • 1 x leva sprednja noga (#9)
  • 1 x leva zadnja noga (#10)
  • 1 x leva spodnja podporna plošča (#17)
  • 1 x kratka podporna plošča (#18)
  • 8 x vijak (#D)

Namestitev:

  • Namestite eno kratko podporno ploščo na stran enote med sprednjo in zadnjo podporno nogo s štirimi vijaki. Ponovite isto namestitev, da pritrdite spodnjo podporno ploščo na iste noge.

opozorilo OPOMBA: Prepričajte se, da je spodnja podporna plošča obrnjena navzgor v pravilni smeri.

PRITRDITEV PODPORNIH PLOŠČ IN KOLES

Potrebni deli:

  • 1 x desna sprednja noga (#11)
  • 1 x desna zadnja noga (#12)
  • 1 x desna spodnja podporna plošča (#16)
  • 1 x kratka podporna plošča (#18)
  • 2 x kolo (#15)
  • 8 x vijak (#D)
  • 2 x osni zatič kolesa (#E)
  • 2 x razcepka kolesa (#F)
  • 2 x podložka kolesa (#G)

Namestitev:

  • Namestite eno kratko podporno ploščo na stran enote med sprednjo in zadnjo podporno nogo s štirimi vijaki. Ponovite isto namestitev, da pritrdite spodnjo podporno ploščo na iste noge.
  • Pritrdite veliko kolo na podporno nogo tako, da vstavite osni zatič kolesa skozi luknjo v podporni nogi kolesa, nato pa ga pritrdite z razcepko kolesa. Ponovite namestitev za drugo kolo na isti strani.

opozorilo OPOMBA: Prepričajte se, da je spodnja podporna plošča obrnjena navzgor v pravilni smeri.

PRITRDITEV PODPORNE PLOŠČE NA PODPORNE NOGE ZA KOLESA

Potrebni deli:

  • 2 x dolga sprednja/zadnja podporna plošča (#19)
  • 4 x vijak (#D)

Namestitev:

  • Pritrdite eno dolgo podporno ploščo na eno podporno nogo za kolo z dvema vijakoma. Prepričajte se, da je ravna stran podporne plošče obrnjena navzven. Ponovite isto namestitev, da pritrdite drugo dolgo podporno ploščo na drugo podporno nogo.

PRITRDITEV PODPORNE PLOŠČE NA PODPORNE NOGE

Potrebni deli:

  • 4 x vijak (#D)

Namestitev:

  • Nato pritrdite dolge podporne plošče na podporne noge. Pritrdite z dvema vijakoma za vsako ploščo.

NAMESTITEV GLAVNEGA SODČKA NA VOZIČEK

Potrebni deli:

  1. 1 x glavni sodček (#4)
  2. 12 x vijak (#A)
  3. 12 x podložka (#B)
  4. 12 x zaklepna podložka (#C)
  5. 1 x napajalni kabel (#29 ali 30)
  6. 1 x kabelska sponka (#28)

Namestitev:

opozorilo OPOMBA: Priložena sta dva napajalna kabla. Izberite napajalni kabel, ki je potreben za vašo regijo.

  • Namestite kabelske sponke na ustrezen napajalni kabel. Vstavite napajalni kabel v utor na dnu posode. Pritrdite kabelsko sponko na dno posode s predhodno nameščenim vijakom. Glejte ilustracijo 6A.
  • Pripravite glavni sodček za namestitev na voziček. Previdno dvignite voziček v pokončen položaj s kolesi na dnu. Postavite voziček poleg glavnega sodčka, tako da sta oba obrnjena v isto smer. S pomočjo druge osebe se pripravite na dvig glavnega sodčka na voziček. Ena oseba dviguje s strani posode, druga pa z nasprotnega konca sodčka, previdno dvignite glavni sodček in ga počasi spustite na voziček. Glejte ilustracijo 6B.
  • Nato odprite pokrov glavnega sodčka. Po potrebi prilagodite vrtenje, da poravnate luknje za vijake glavnega sodčka z vozičkom. Ko je nameščen, pritrdite vsako nogo na glavni sodček s tremi vijaki, podložkami in zaklepnimi podložkami. Glejte ilustracijo 6C.

NAMESTITEV ZAPIRALA POKROVA

Potrebni deli:

  • 1 x zapiralo pokrova (#1)

Namestitev:

  • Pritrdite zapiralo pokrova na vrh glavnega sodčka s predhodno nameščenim vijakom na vrhu glavnega sodčka.

NAMESTITEV ROČAJA POKROVA

Potrebni deli:

  • x ročaj pokrova (#2)
  • x okvir ročaja pokrova (#3)

Namestitev:

  • Odstranite predhodno nameščene vijake z ročaja pokrova. Od znotraj pokrova sodčka vstavite en vijak, da štrli navzven. Dodajte okvir na vijak. Nato ročno privijte vijak (od znotraj) v ročaj pokrova. Ponovite za drugo stran.

NAMESTITEV SESTAVNIH DELOV PLAMENSKEGA ŽARA

Potrebni deli:

  • 1 x glavna plošča plamenskega žara (#8)
  • 1 x drsnik plamenskega žara (#7)

Namestitev:

  • Vstavite glavno ploščo plamenskega žara v glavni žar. Naslonite glavno ploščo plamenskega žara na vgrajeno polico (na notranji desni strani) glavnega žara, ki usmerja maščobo proti izlivu posode za maščobo. Potisnite celoten kos na levo stran in dve reži na glavni plošči plamenskega žara se bosta prilegali v zaobljeno polico nad posodo za gorilnik. Sedel bo rahlo pod kotom navzdol. Glejte ilustracijo 9A.

Pomembne informacije
Če glavna plošča leži na dnu sodčka, je nameščena nepravilno. Slaba namestitev lahko povzroči poškodbe vašega glavnega sodčka za žar.

  • Postavite drsnik plamenskega žara na vrh glavne plošče plamenskega žara, ki pokriva reže. Prepričajte se, da je dvignjen jeziček na levi strani in da sta dva zatiča na dnu drsnika plamenskega žara nameščena v luknje glavne plošče plamenskega žara, da se lahko enostavno prilagodi za neposreden in posreden plamen pri kuhanju. Oba dela plamenskega žara sta rahlo premazana z oljem, da se prepreči rjavenje med transportom. Glejte ilustracijo 9B.

opozorilo OPOMBA: Za ohranjanje zmogljivosti pečenja in žara vaših kuhalnih rešetk je potrebno redno vzdrževanje. Glejte navodila za uporabo.

NAMESTITEV PALICE ZA NASTAVITEV PLAMENSKEGA ŽARA

Potrebni deli:

  • 1 x palica za nastavitev plamenskega žara (#5)
  • 1 x ročaj palice za nastavitev plamenskega žara (#6)

Namestitev:

  • Vstavite palico za nastavitev plamenskega žara skozi odprtino na levi strani glavnega sodčka. Dodajte ročaj palice za nastavitev plamenskega žara na konec zunaj sodčka. Nato potisnite zarezan konec nastavitvene palice v zaklepni jeziček na drsniku plamenskega žara, kar vam omogoča nastavljiv dostop do drsnika plamenskega žara na glavni plošči.

NAMESTITEV STRANSKE POLICE

Potrebni deli:

  • 1 x desna stranska miza (#24)
  • 2 x vijak (#A)
  • 2 x podložka (#B)
  • 2 x zaklepna podložka (#C)

Namestitev:

  • Odvijte dva predhodno nameščena vijaka s strani glavnega sodčka. Najprej pritrdite desno stransko mizo na vijake, nato pa pritrdite dva predhodno odvita vijaka na svoje mesto.
  • Od spodaj pritrdite desno stransko mizo na stransko ploščo glavnega sodčka z dvema vijakoma, podložkama in zaklepnima podložkama.

PRITRDITEV NOSILCEV SPREDNJE POLICE

Potrebni deli:

  • 1 x desni nosilec sprednje police (#21)
  • 1 x levi nosilec sprednje police (#22)
  • 4 x vijak (#A)
  • 4 x podložka (#B)
  • 4 x zaklepna podložka (#C)

Namestitev:

  • Pritrdite vsak nosilec sprednje police na sprednjo podporno nogo z dvema vijakoma, podložkama in zaklepnima podložkama.

NAMESTITEV SPREDNJE POLICE

Potrebni deli:

  • 1 x sprednja polica (#20)

Namestitev:

  • Postavite sprednjo polico na nosilce sprednje police. Glejte ilustracijo 13A kot raztegnjeno sprednjo polico.
  • Glejte ilustracijo 13B kot zloženo sprednjo polico.
  • Sprednjo polico lahko postavite tudi na spodnje podporne plošče in jo uporabite kot spodnjo ploščo. Glejte ilustracijo 13C.

NAMESTITEV SESTAVNIH DELOV ZA KUHANJE NA ŽARU

Potrebni deli:

  • 2 x kuhalna rešetka (#25)
  • 1 x rešetka za ogrevanje (#26)

Namestitev:

  • Postavite kuhalne rešetke eno poleg druge na polico za rešetke znotraj glavnega žara.
  • Postavite zgornjo rešetko za ogrevanje na zgornjo polico znotraj glavnega žara.
    Rešetka za ogrevanje se bo zaskočila na svoje mesto.

NAMESTITEV POSODE ZA MAŠČOBO

Potrebni deli:

  • 1 x posoda za maščobo (#23)

Namestitev:

  • Postavite posodo za maščobo na kavelj za izliv na koncu glavnega sodčka. Prepričajte se, da je vodoravna, da preprečite razlitje maščobe.
  • Enota je zdaj popolnoma sestavljena.

PRIKLJUČITEV NA VIR NAPAJANJA

opozorilo OPOMBA: Preden priključite vaš Pit Boss® v električno vtičnico, se prepričajte, da je gumb za temperaturo v položaju OFF (izklopljeno).

  • TANDARDNA VTIČNICA
    Ta naprava zahteva 220-240 voltov, 50Hz, 250w. Mora imeti ozemljen vtič.

Pomembne informacije
Ko enote ne uporabljate, jo odklopite iz vira napajanja.

Pomembne informacije
Za navodila za uporabo glejte navodila za uporabo
