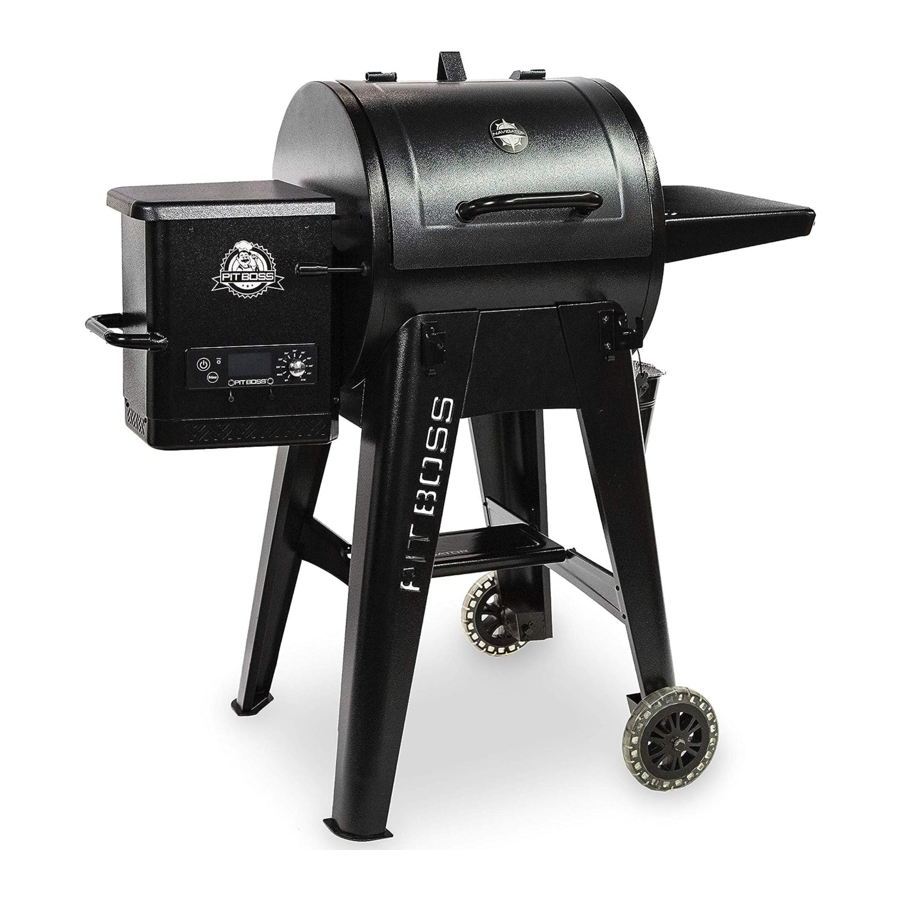

Pit Boss 550 Navigator, PB550G - Grill va Dudlash Seriyasi Qo'llanmasi

Kirish

Iltimos, ushbu elektr, pellet yoqilg'i bilan ishlaydigan asbobni o'rnatish va ishlatishdan oldin butun qo'llanmani o'qib chiqing. Ushbu ko'rsatmalarga rioya qilmaslik mulkka zarar yetkazishi, tan jarohati olishiga yoki hatto o'limga olib kelishi mumkin. Hududingizdagi cheklovlar va o'rnatishni tekshirish talablari haqida mahalliy qurilish yoki yong'in rasmiylari bilan bog'laning.
MUHIM, DIQQAT BILAN O'QING, KEYINGI MA'LUMOTLAR UCHUN SAQLAB QOLING. QO'LLANMANI ISHLATISHDAN OLDIN O'QIB CHIQISH KERAK!

Faqat ochiq havoda va uy sharoitida foydalanish uchun. Tijorat maqsadlarida foydalanish uchun emas.

QISMLAR VA XUSUSIYATLAR

Qism#	Tavsif
1	Qopqoq to'xtatgichi (x1)
2	Qopqoq tutqichi (x1)
3	Qopqoq tutqichi halqasi (x2)
4	Asosiy bochka (x1)
5	Olovda pishirishni sozlash paneli (x1)
6	Olovda pishirishni sozlash paneli tutqichi (x1)
7	Olovda pishirish slayderi (x1)
8	Olovda pishirish asosiy plastinkasi (x1)
9	Chap old oyoq (x1)
10	Chap orqa oyoq (x1)
11	O'ng old oyoq (x1)
12	O'ng orqa oyoq (x1)
13	Chap old oyoq bezak qismi (x1)
14	Chap orqa oyoq bezak qismi (x1)
15	G'ildirak (x2)
16	O'ng pastki tayanch plastinkasi (x1)
17	Chap pastki tayanch plastinkasi (x1)
18	Qisqa tayanch plastinkasi (x2)
19	Old/Orqa uzun tayanch plastinkasi (x2)
20	Old tokcha (x1)
21	Old tokcha o'ng qavsi (x1)
22	Old tokcha chap qavsi (x1)
23	Yog 'chelagi (x1)
24	O'ng yon stol (x1)
25	Pishirish panjarasi (x2)
26	Isitish tokchasi (x1)
27	Go'sht probirkasi (x1)
28	Quvvat shnuri qisqichi (x1)
29	Quvvat shnuri - F vilkasi (x1)
30	Quvvat shnuri - G vilkasi (x1)
A	Vint (x18)
B	Shayba (x18)
C	Qulflash shaybasi (x18)
D	Vint (x30)
E	G'ildirak o'qi pimi (x2)
F	G'ildirak tirgak pimi (x2)
G	G'ildirak shaybasi (x2)

ESLATMA: Mahsulotni doimiy ravishda takomillashtirish tufayli qismlar ogohlantirishsiz o'zgartirilishi mumkin. Agar qurilmani yig'ishda qismlar yetishmasa, mijozlarga xizmat ko'rsatish markaziga murojaat qiling.

PB – ELEKTR TALABLARI
220-240 V, 50 Hz, 250 W, topraklama vilkasi

Diagramma illyustratsiyasi keyingi sahifada.

MODEL		YIG'ILGAN QURILMA (ExBxD)	QURILMA OG'IRLIGI	PISHIRISH MAYDONI	HARORAT DIAPAZONI	RAQAMLI XUSUSIYATLAR
PB	PB550G	1,227mm x 1,195mm x 868mm / 48.3" x 47" x 34.17"	55.7 kg / 122.8 lb	Asosiy- 2580.6 sm² / 400 kv. dyuym Yuqori tokcha - 920 sm² / 142.6 kv. dyuym JAMI - 3500.6 sm² / 542.6 kv. dyuym	82-260°C / 180-500°F	O'n xil harorat sozlamalari, ishga tushirish va sovutish sikllari, elektr yoqish moslamasi

QISMLAR

YIG'ISHGA TAYYORGARLIK

Qismlar yuk qutisining ichida, shu jumladan grilning ostida joylashgan. Himoya yuk qutisidan olib tashlaganingizdan so'ng grilni, qismlarni va apparat blister paketini tekshiring. Yig'ishdan oldin grilning ichki va tashqi qismidagi barcha qadoqlash materiallarini tashlang, so'ngra qismlar ro'yxatiga murojaat qilib, barcha qismlarni ko'rib chiqing va tekshiring. Agar biron bir qism etishmasa yoki shikastlangan bo'lsa, yig'ishga urinmang. Yetkazib berishdagi zarar kafolatga kirmaydi. Qismlar uchun sotuvchingiz yoki Pit Boss^® mijozlarga xizmat ko'rsatish markaziga murojaat qiling.
www.pitboss-grills.com

O'rnatishni osonlashtirish va jarohatlanishni oldini olish uchun ushbu qurilmani yig'ishda ikki kishidan foydalaning.

Yig'ish uchun zarur bo'lgan asboblar: tornavida va nivelir.

Asboblar kiritilmagan.

O'RNATISH YO'RIQNOMASI

O'rnatish bo'yicha yo'riqnomani boshlashdan oldin har bir qadamni to'liq o'qib chiqish tavsiya etiladi. Ushbu qadam uchun barcha vintlar o'rnatilmaguncha, vintlarni to'liq tortmang. Qulflash шайбаси ва шайбани o'z ichiga olgan apparat kombinatsiyasi qulflash шайбаси vintning boshiga eng yaqin joylashgan holda o'rnatilishi kerak.

OYOQLARNI TAYANCH OYOQLARIGA MAHKAMLASH

Kerakli qismlar:

• 1 x Chap old oyoq (#9)
• 1 x Chap orqa oyoq (#10)
• 1 x Chap old oyoq bezak qismi (#13)
• 1 x Chap orqa oyoq bezak qismi (#14)
• 6 x Vint (#D)

O'rnatish:

• Chap old oyoq bezak qismini Chap old oyoqga biriktirish uchun uchta vintdan foydalaning. Chap orqa oyoq va Chap orqa oyoq bezak qismini o'rnatishni davom eting.

TAYANCH PLITALARINI MAHKAMLASH

Kerakli qismlar:

• 1 x Chap old oyoq (#9)
• 1 x Chap orqa oyoq (#10)
• 1 x Chap pastki tayanch plitasi (#17)
• 1 x Qisqa tayanch plitasi (#18)
• 8 x Vint (#D)

O'rnatish:

• To'rtta vint yordamida old va orqa tayanch oyoqlari orasidagi qurilma yon tomoniga bitta qisqa tayanch plitasini o'rnating. Xuddi shu oyoqlarga pastki tayanch plitasini o'rnatish uchun bir xil o'rnatishni takrorlang.

ESLATMA: Pastki tayanch plitasi to'g'ri yo'nalishda yuqoriga qaraganligiga ishonch hosil qiling.

TAYANCH PLITALARI VA G'ILDIRAKLARNI MAHKAMLASH

Kerakli qismlar:

• 1 x O'ng old oyoq (#11)
• 1 x O'ng orqa oyoq (#12)
• 1 x O'ng pastki tayanch plitasi (#16)
• 1 x Qisqa tayanch plitasi (#18)
• 2 x G'ildirak (#15)
• 8 x Vint (#D)
• 2 x G'ildirak o'qi pimi (#E)
• 2 x G'ildirak shplint pimi (#F)
• 2 x G'ildirak шайбаси (#G)

O'rnatish:

• To'rtta vint yordamida old va orqa tayanch oyoqlari orasidagi qurilma yon tomoniga bitta qisqa tayanch plitasini o'rnating. Xuddi shu oyoqlarga pastki tayanch plitasini o'rnatish uchun bir xil o'rnatishni takrorlang.
• G'ildirak o'qi pimi yordamida katta g'ildirakni tayanch oyoq teshigidan o'tkazib, so'ngra g'ildirak shplint pimi yordamida mahkamlab, tayanch oyoqga mahkamlang. Xuddi shu tomondagi boshqa g'ildirak uchun o'rnatishni takrorlang.

ESLATMA: Pastki tayanch plitasi to'g'ri yo'nalishda yuqoriga qaraganligiga ishonch hosil qiling.

G'ILDIRAKLAR UCHUN TAYANCH PLITASINI TAYANCH OYOQLARIGA MAHKAMLASH

Kerakli qismlar:

• 2 x Old/orqa uzun tayanch plitasi (#19)
• 4 x Vint (#D)

O'rnatish:

• Ikkita vint yordamida g'ildirak uchun bitta uzun tayanch plitasini bitta tayanch oyoqga mahkamlang. Tayanch plitasining tekis tomoni tashqi tomonga qaraganligiga ishonch hosil qiling. Boshqa uzun tayanch plitasini boshqa tayanch oyoqqa o'rnatish uchun bir xil o'rnatishni takrorlang.

TAYANCH PLITASINI TAYANCH OYOQLARIGA MAHKAMLASH

Kerakli qismlar:

• 4 x Vint (#D)

O'rnatish:

• Keyin, uzun tayanch plitalarini tayanch oyoqlariga mahkamlang. Har bir plita uchun ikkita vint yordamida mahkamlang.

ASOSIY IDISHNI ARAVACHA O'RNATISH

Kerakli qismlar:

1. 1 x Asosiy idish (#4)
2. 12 x Vint (#A)
3. 12 x шайба (#B)
4. 12 x Qulflash шайбаси (#C)
5. 1 x Elektr shnuri (#29 yoki 30)
6. 1 x Kabel qisqichi (#28)

O'rnatish:

Eslatma: Ikkita elektr shnuri taqdim etiladi. Mintaqangiz uchun zarur bo'lgan elektr shnurini tanlang.

• Kabel qisqichlarini to'g'ri elektr shnuriga joylashtiring. Elektr shnurini bunkerning pastki qismidagi truba ichiga kiriting. Kabel qisqichini avval o'rnatilgan vint bilan bunkerning pastki qismiga mahkamlang. 6A-rasmga qarang.
• Aravachaga o'rnatiladigan asosiy idishni tayyorlang. G'ildiraklar pastda turgan holda, aravachani ehtiyotkorlik bilan tik holatga ko'taring. Aravachani asosiy idish yoniga joylashtiring, ikkalasi ham bir xil tomonga qaragan bo'lsin. Ikkinchi shaxs yordamida asosiy idishni aravachaga ko'tarishga tayyorlaning. Bir kishi bunker tomonidan, ikkinchi kishi qarama-qarshi barrel uchidan ko'tarib, asosiy idishni ehtiyotkorlik bilan ko'taring va aravachaga sekin tushiring. 6B-rasmga qarang.
• Keyin, asosiy idish qopqog'ini oching. Asosiy idishning vint teshiklarini aravachaga moslashtirish uchun aylanishni kerak bo'lganda sozlang. Joylashtirilgandan so'ng, har bir oyoqni asosiy idishga uchta vint, шайба va qulflash шайбалари yordamida mahkamlang. 6C-rasmga qarang.

QOPQOQ TO'XTATUVCHINI O'RNATISH

Kerakli qismlar:

• 1 x Qopqoq to'xtatuvchi (#1)

O'rnatish:

• Qopqoq to'xtatuvchini asosiy idishning yuqori qismiga oldindan o'rnatilgan vint yordamida mahkamlang.

QOPQOQ TUTQICHINI O'RNATISH

Kerakli qismlar:

• x Qopqoq tutqichi (#2)
• x Qopqoq tutqichi halqasi (#3)

O'rnatish:

• Oldindan o'rnatilgan vintlarni qopqoq tutqichidan olib tashlang. Barrel qopqog'ining ichki tomonidan bitta vintni tashqi tomonga chiqaring. Vintga halqa qo'shing. Keyin vintni qo'l bilan (ichkaridan) qopqoq tutqichiga torting. Boshqa tomon uchun takrorlang.

ALANGLALI TOVOQ KOMPONENTLARINI O'RNATISH

Kerakli qismlar:

• 1 x Alangali tovok asosiy plitasi (#8)
• 1 x Alangali tovok suruvchisi (#7)

O'rnatish:

• Alangali tovok asosiy plitasini asosiy panjaraga kiriting. Alangali tovok asosiy plitasini yog 'paqirchasi uchun truba tomonga yog'ni yo'naltiradigan asosiy panjaraning (ichki o'ng tomonda) o'rnatilgan tokchasiga qo'ying. Butun qismni chap tomonga suring va alangali tovok asosiy plitasidagi ikkita tirqish горелка idish ustidagi yumaloq tokchaga mos keladi. U biroz pastga burchak ostida o'tiradi. 9A-rasmga qarang.

Agar asosiy plita idishning tagida yotsa, u noto'g'ri o'rnatilgan. Yomon o'rnatish asosiy panjara idishingizga zarar yetkazishi mumkin.

• Tirqishli teshiklarni yopib, alangali tovok suruvchisini alangali tovok asosiy plitasining ustiga qo'ying. Ko'tarilgan yorliq chapda ekanligiga va pishirish paytida to'g'ridan-to'g'ri va bilvosita alangani oson sozlash uchun alangali tovok suruvchisining pastki qismidagi ikkita pin alangali tovok asosiy plitasining teshiklariga joylashishiga ishonch hosil qiling. Ikkala alangali tovok qismi ham jo'natilganda zanglashni oldini olish uchun ozgina yog' bilan qoplangan. 9B-rasmga qarang.

Eslatma: Pishirish panjaralaringizning kuydirish va grilda pishirish samaradorligini saqlab qolish uchun muntazam parvarish va texnik xizmat ko'rsatish talab etiladi. Foydalanuvchi qo'llanmasiga qarang.

ALANGLALI TOVOKNI SOZLASH CHIZIG'INI O'RNATISH

Kerakli qismlar:

• 1 x Alangali tovokni sozlash chizig'i (#5)
• 1 x Alangali tovokni sozlash chizig'i tutqichi (#6)

O'rnatish:

• Alangali tovokni sozlash chizig'ini asosiy idishning chap tomonidagi teshikdan o'tkazing. Tutqichni idishning tashqarisidagi uchiga qo'shing. Keyin sozlash chizig'ining tirqishli uchini asosiy plitadagi alangali tovok suruvchisidagi qulflash yorlig'iga suring va bu sizga asosiy plitadagi alangali tovok suruvchisiga sozlanishi mumkin bo'lgan kirish imkonini beradi.

YON RAFLNI O'RNATISH

Kerakli qismlar:

• 1 x O'ng yon stol (#24)
• 2 x Vint (#A)
• 2 x шайба (#B)
• 2 x Qulflash шайбаси (#C)

O'rnatish:

• Oldindan o'rnatilgan ikkita vintni asosiy idishning yon tomonidan bo'shating. O'ng yon stolni avval vintlarga ilib qo'ying, so'ngra oldindan bo'shatilgan ikkita vintni joyiga mahkamlang.
• Pastdan, o'ng yon stolni ikkita vint, шайба va qulflash шайбалари yordamida asosiy idishning yon paneliga mahkamlang.

OLD RAFL QAVSLARINI MAHKAMLASH

Kerakli qismlar:

• 1 x Old raf qavsi o'ng (#21)
• 1 x Old raf qavsi chap (#22)
• 4 x Vint (#A)
• 4 x шайба (#B)
• 4 x Qulflash шайбаси (#C)

O'rnatish:

• Har bir old raf tayanch qavsini old tayanch oyoqqa ikkita vint, шайба va qulflash шайбалари yordamida mahkamlang.

OLD RAFLNI O'RNATISH

Kerakli qismlar:

• 1 x Old raf (#20)

O'rnatish:

• Old rafni old raf tayanch qavslariga qo'ying. 13A-rasmga qarang, old raf ochilgan.
• 13B-rasmga qarang, old raf yig'ilgan.
• Old rafni pastki tayanch plitalariga ham qo'yish mumkin va pastki plita sifatida ishlatilishi mumkin. 13C-rasmga qarang.

PANJARA PISHIRISH KOMPONENTLARINI O'RNATISH

Kerakli qismlar:

• 2 x Pishirish panjarasi (#25)
• 1 x Isitish panjarasi (#26)

O'rnatish:

• Pishirish panjaralarini asosiy panjara ichidagi panjara tokchasiga yonma-yon qo'ying.
• Yuqori isitish panjarasini asosiy panjara ichidagi yuqori tokchaga qo'ying.
  Isitish panjarasi joyiga qulflanadi.

YOG' PAQIRCHASINI O'RNATISH

Kerakli qismlar:

• 1 x Yog 'paqirchasi (#23)

O'rnatish:

• Yog 'paqirchasini asosiy idishning uchidagi truba ilgagiga qo'ying. Yog 'to'kilmasligi uchun tekis bo'lishiga ishonch hosil qiling.
• Qurilma endi to'liq yig'ilgan.

ELEKTR MANBAIGA ULASH

Eslatma: Pit Boss^® ni biron bir elektr rozetkasiga ulashdan oldin harorat terish moslamasi OFF holatida ekanligiga ishonch hosil qiling.

• STANDART ROZETKA
  Ushbu qurilma 220-240 volt, 50Hz, 250w xizmatni talab qiladi. U topraklanmış vilkasi bo'lishi kerak.

Foydalanilmayotganda qurilmani elektr manbaidan uzing.

Foydalanish bo'yicha ko'rsatmalar uchun foydalanuvchi qo'llanmasiga murojaat qiling
