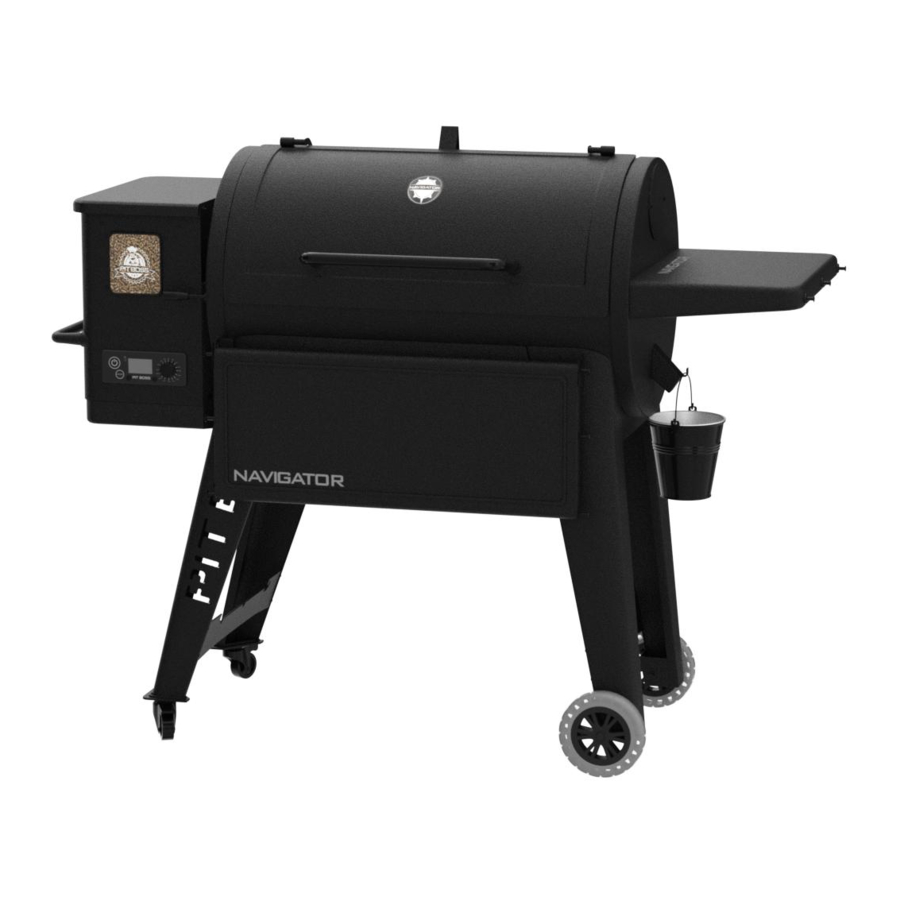

Pit Boss 1150G Navigator, PB1150G - Návod k použití grilu na dřevěné pelety

PŘÍPRAVA K MONTÁŽI

Díly jsou umístěny v celé přepravní krabici, včetně prostoru pod grilem. Po vyjmutí z ochranné přepravní krabice zkontrolujte gril, díly a blistr s hardwarem. Před montáží zlikvidujte veškerý obalový materiál z vnitřní i vnější strany grilu, poté si prohlédněte a zkontrolujte všechny díly podle seznamu dílů. Pokud některý díl chybí nebo je poškozen, nepokoušejte se jej smontovat. Poškození při přepravě se nevztahuje na záruku. Obraťte se na svého prodejce nebo na zákaznickou péči Pit Boss^® pro díly. www.pitboss-grills.com

Pro usnadnění instalace a zabránění zranění používejte při montáži tohoto spotřebiče dvě osoby.

Nářadí potřebné k montáži: šroubovák a vodováha. Nářadí není součástí dodávky.

POKYNY PRO MONTÁŽ

Doporučuje se přečíst si každý krok celý před zahájením montáže podle pokynů. Neutahujte šrouby úplně, dokud nebudou nainstalovány všechny šrouby pro daný krok. Kombinace hardwaru zahrnující pojistnou podložku a podložku by měla být instalována s pojistnou podložkou nejblíže hlavě šroubu.

UPEVNĚNÍ NOŽIČEK K NOSNÝM NOHÁM

Požadované díly:
1 x levá přední noha (#9)
1 x levá zadní noha (#10)
1 x ozdobný díl levé přední nohy (#13)
1 x ozdobný díl levé zadní nohy (#14)
6 x šroub (#D)

Instalace:

• Pomocí tří šroubů připevněte ozdobný díl levé přední nohy k levé přední noze pro zajištění kolečka. Pokračujte v instalaci levé zadní nohy pro zajištění kolečka a ozdobného dílu levé zadní nohy.

UPEVNĚNÍ NOSNÝCH DESEK A KOLEČEK

Požadované díly:
1 x levá přední noha (#9)
1 x levá zadní noha (#10)
1 x levá spodní nosná deska (#18)
1 x krátká nosná deska (#19)
2 x otočné kolečko s brzdou (#15)
8 x šroub (#D)

Instalace:

• Nainstalujte jednu krátkou nosnou desku na stranu jednotky mezi přední a zadní nosnou nohu pomocí čtyř šroubů. Opakujte stejnou instalaci pro montáž spodní nosné desky na stejné nohy.
• Vložte každé zajišťovací kolečko do spodní části každé nosné nohy ručním utažením do otvoru. Ujistěte se, že je zajišťovací kolečko vloženo úplně, a to tak, že se již nemůže dále otáčet.
  POZNÁMKA: Ujistěte se, že spodní nosná deska směřuje nahoru správným směrem.

UPEVNĚNÍ NOSNÝCH DESEK A KOLEČEK

Požadované díly:
1 x pravá přední noha (#11)
1 x pravá zadní noha (#12)
1 x pravá spodní nosná deska (#17)
1 x krátká nosná deska (#19)
2 x kolečko (#16)
8 x šroub (#D)
2 x čep osy kola (#F)
2 x závlačka kola (#G)
2 x podložka kola (#H)

Instalace:

• Nainstalujte jednu krátkou nosnou desku na stranu jednotky mezi přední a zadní nosnou nohu pomocí čtyř šroubů. Opakujte stejnou instalaci pro montáž spodní nosné desky na stejné nohy.
• Připevněte velké kolečko k nosné noze vložením čepu osy kola skrz otvor v nosné noze kola a poté zajistěte pomocí závlačky kola. Opakujte instalaci pro druhé kolečko na stejné straně.
  POZNÁMKA: Ujistěte se, že spodní nosná deska směřuje nahoru správným směrem.

UPEVNĚNÍ NOSNÉ DESKY K NOSNÝM NOHÁM PRO KOLEČKA

Požadované díly:
1 x přední dlouhá nosná deska (#20)
1 x zadní dlouhá nosná deska (#21)
4 x šroub (#D)

Instalace:

• Připevněte jednu dlouhou nosnou desku k jedné nosné noze pro kolečko pomocí dvou šroubů. Ujistěte se, že plochá strana nosné desky směřuje ven. Opakujte stejnou instalaci pro montáž druhé dlouhé nosné desky k druhé nosné noze.

UPEVNĚNÍ NOSNÉ DESKY K NOSNÝM NOHÁM PRO KOLEČKA

Požadované díly:
4 x šroub (#D)

Instalace:

• Dále připevněte dlouhé nosné desky k nosným nohám pro kolečko. Zajistěte pomocí dvou šroubů pro každou desku.

MONTÁŽ HLAVNÍHO VÁLCE NA VOZÍK

Požadované díly:
1 x hlavní válec (#4)
12 x šroub (#A)
12 x podložka (#B)
12 x pojistná podložka (#C)
1 x napájecí kabel (#33 or #34)
1 x kabelová spona (#32)
Instalace:
POZNÁMKA: Jsou dodávány dva napájecí kabely. Vyberte napájecí kabel, který je vyžadován pro váš region.

• Umístěte kabelové spony na správný napájecí kabel. Vložte napájecí kabel do drážky ve spodní části násypky. Zajistěte kabelovou sponu ke spodní části násypky pomocí dříve nainstalovaného šroubu. Viz obrázek 6A.


• Připravte hlavní válec k montáži na vozík. Opatrně zvedněte vozík do vzpřímené polohy s koly na spodní straně. Umístěte vozík vedle hlavního válce tak, aby oba směřovaly stejným směrem. Zajistěte kolečka na vozíku. S pomocí druhé osoby se připravte na zvednutí hlavního válce na vozík. Jedna osoba zvedá ze strany násypky a druhá osoba zvedá z opačného konce válce, opatrně zvedněte hlavní válec a pomalu jej spusťte na vozík. Viz obrázek 6B.


• Dále otevřete víko hlavního válce. Upravte otáčení podle potřeby, abyste zarovnali otvory pro šrouby hlavního válce s vozíkem. Po umístění zajistěte každou nohu k hlavnímu válci pomocí tří šroubů, podložek a pojistných podložek. Viz obrázek 6C.


UPEVNĚNÍ NOSNÝCH DESEK KE GRILU

Požadované díly:
6 x šroub (#E)

Instalace:

• Připevněte každou dlouhou nosnou desku k hlavnímu válci pomocí tří šroubů.

INSTALACE ZÁPADKY VÍKA

Požadované díly:
1 x západka víka (#1)

Instalace:

• Připevněte západku víka na horní část hlavního válce pomocí předinstalovaného šroubu na horní straně hlavního válce.

INSTALACE DRŽADLA VÍKA

Požadované díly:
1 x držadlo víka (#2)
2 x rámeček držadla víka (#3)

Instalace:

• Odstraňte předinstalované šrouby z držadla víka. Z vnitřní strany víka válce vložte jeden šroub tak, aby vyčníval ven. Přidejte rámeček na šroub. Poté ručně utáhněte šroub (z vnitřní strany) do držadla víka. Opakujte pro druhou stranu.

UMÍSTĚNÍ ROZPTYLOVACÍ DESKY

Požadované díly:
1 x rozptylovací deska (#23)

Instalace:

• Vyměňte rozptylovací desku v hlavním válci.
  POZNÁMKA: Ujistěte se, že čtyři otvory rozptylovací desky jsou správně zarovnány se čtyřmi šrouby spalovací komory.

INSTALACE KOMPONENTŮ PLAMENNÉHO BROJLERU

Požadované díly:
1 x hlavní deska plamenného brojleru (#8)
1 x posuvník plamenného brojleru (#7)
Instalace:

• Vložte hlavní desku plamenného brojleru do hlavního grilu. Položte hlavní desku plamenného brojleru na vestavěnou římsu (na vnitřní pravé straně) hlavního grilu, která směřuje tuk směrem k výlevce nádoby na tuk. Posuňte celý kus na levou stranu a dva otvory na hlavní desce plamenného brojleru zapadnou do zaoblené římsy nad spalovací komorou. Bude sedět mírně pod úhlem dolů. Viz obrázek 11A.

  Pokud hlavní deska spočívá na základně válce, je nainstalována nesprávně. Špatná instalace může vést k poškození válce hlavního grilu.


• Umístěte posuvník plamenného brojleru na horní část hlavní desky plamenného brojleru, čímž zakryjete štěrbinové otvory. Ujistěte se, že vyvýšený jazýček je vlevo a dva kolíky ve spodní části posuvníku plamenného brojleru jsou umístěny do otvorů hlavní desky plamenného brojleru, aby bylo možné snadno nastavit přímý a nepřímý plamen při vaření. Obě části plamenného brojleru jsou lehce potaženy olejem, aby se zabránilo rezivění při přepravě. Viz obrázek 11B.
  POZNÁMKA: Pro zachování výkonu vašich grilovacích roštů při opékání a grilování je nutná pravidelná péče a údržba. Viz uživatelská příručka.


INSTALACE NASTAVOVACÍ TYČE PLAMENNÉHO BROJLERU

Požadované díly:
1 x nastavovací tyč plamenného brojleru (#5)
1 x rukojeť nastavovací tyče plamenného brojleru (#6)

Instalace:

• Vložte nastavovací tyč plamenného brojleru skrz otvor na levé straně hlavního válce. Přidejte rukojeť nastavovací tyče plamenného brojleru na konec vně válce. Dále zasuňte vroubkovaný konec nastavovací tyče do zajišťovacího jazýčku na posuvníku plamenného brojleru, čímž získáte nastavitelný přístup k posuvníku plamenného brojleru na hlavní desce.

INSTALACE BOČNÍ POLICE

Požadované díly:
1 x boční stolek (#27)
2 x šroub (#A)
2 x podložka (#B)
2 x pojistná podložka (#C)

Instalace:

• Uvolněte dva předinstalované šrouby z boku hlavního válce. Zavěste boční polici na šrouby a poté zajistěte dva předem uvolněné šrouby na místě.
• Zespodu zajistěte boční polici k bočnímu panelu hlavního válce pomocí dvou šroubů, podložek a pojistných podložek.

UPEVNĚNÍ DRŽÁKŮ PŘEDNÍ POLICE

Požadované díly:
1 x pravý držák přední police (#24)
1 x levý držák přední police (#25)
4 x šroub (#A)
4 x podložka (#B)
4 x pojistná podložka (#C)

Instalace:

• Připevněte každý držák přední police k přední nosné noze pomocí dvou šroubů, podložek a pojistných podložek.

INSTALACE PŘEDNÍ POLICE

Požadované díly:
1 x přední police (#22)
Instalace:

• Umístěte přední polici na držáky přední police. Viz obrázek 15A jako rozložená přední police.


• Viz obrázek 15B jako složená přední police.


• Přední polici lze také umístit na spodní nosné desky a použít ji jako spodní desku. Viz obrázek 15C.


INSTALACE KOMPONENTŮ PRO VAŘENÍ NA GRILU

Požadované díly:
1 x grilovací rošt A (#28)
2 x grilovací rošt B (#29)
1 x ocelový horní ohřívací rošt s porcelánovým povrchem (#30)

Instalace:

• Umístěte grilovací rošty vedle sebe na římsu roštu uvnitř hlavního grilu.
• Umístěte horní ohřívací rošt na horní římsu uvnitř hlavního grilu.
  Ohřívací rošt se zajistí na místě.

INSTALACE NÁDOBY NA TUK

Požadované díly:
1 x nádoba na tuk (#26)
Instalace:

• Odšroubujte šest šroubů podél vnější strany násypky, které zajišťují bezpečnostní síto násypky k vnitřku, a odstraňte bezpečnostní síto, abyste získali přístup k nádobě na tuk. Vyměňte bezpečnostní síto násypky a znovu nainstalujte šest šroubů pro zajištění. Viz obrázek 17A.

• Umístěte nádobu na tuk na hák výlevky na konci hlavního válce. Ujistěte se, že je vodorovná, aby nedošlo k rozlití tuku. Viz obrázek 17B.

• Jednotka je nyní kompletně sestavena.

PŘIPOJENÍ KE ZDROJI NAPÁJENÍ

POZNÁMKA: Před zapojením vašeho Pit Boss^® do jakékoli elektrické zásuvky se ujistěte, že je ovladač teploty v poloze OFF (vypnuto).

• STANDARDNÍ ZÁSUVKA
  Tento spotřebič vyžaduje 220-240 voltů, 50 Hz, 250 W. Musí to být uzemněná zástrčka.

  Odpojte jednotku od zdroje napájení, když ji nepoužíváte.

Provozní pokyny naleznete v uživatelské příručce
