SunJoe MJ504M - Mesin Pemotong Gulma Manual 16 INCI

Keamanan Umum

Saat menggunakan mesin pemotong gulma ini, tindakan pencegahan keselamatan dasar harus selalu diikuti untuk mengurangi risiko cedera pribadi. Tindakan pencegahan ini meliputi:

Unit ini bisa berbahaya! Penggunaan yang ceroboh atau tidak tepat dapat menyebabkan cedera serius.

Risiko anggota badan terpotong: jauhkan tangan dan kaki dari bilah yang berputar dan area pemotongan.

Sebelum menggunakan mesin pemotong gulma, biasakan diri Anda dengan kontrol, terutama cara menghentikan mesin pemotong gulma dalam keadaan darurat. Hanya individu yang benar-benar memahami instruksi ini dan tahu cara mengoperasikan unit dengan benar yang boleh menggunakan mesin pemotong gulma. Anak-anak tidak boleh diizinkan mengakses mesin pemotong gulma.

Simpan manual ini untuk referensi di masa mendatang dan baca ulang di awal setiap musim memotong.

Informasi Keselamatan

1. Jangan pernah memasukkan tangan, jari, atau kaki ke dalam gulungan. Meskipun mesin pemotong gulma ini tidak ditenagai oleh motor, gulungan berputar saat roda berputar, dan cukup tajam untuk menyebabkan cedera serius.
2. Jangan pernah memotong saat rumput basah karena bisa licin.
3. Jangan gunakan mesin pemotong gulma saat bertelanjang kaki atau saat mengenakan sandal.
4. Berjalan di belakang, jangan pernah berlari, saat menggunakan mesin pemotong gulma. Selalu jaga pijakan dan keseimbangan yang tepat saat menggunakan mesin pemotong gulma ini.
5. Jangan sengaja menabrak atau memukul pohon, pagar, atau benda lain. Melakukannya dapat menyebabkan cedera parah atau merusak mekanisme mesin pemotong gulma secara permanen.
6. Pastikan mesin pemotong gulma dalam kondisi kerja yang baik sebelum digunakan. Jangan mencoba mengoperasikan mesin pemotong gulma ini jika rusak. Hubungi dealer Snow Joe Sun Joe ® resmi Anda atau hubungi pusat layanan pelanggan Snow Joe di 1-866- SNOWJOE (1-866-766-9563).

Instruksi Keselamatan untuk Mesin Pemotong Gulma Dorong

Operasi Umum

• Baca, pahami, dan ikuti semua instruksi pada mesin dan di manual sebelum memulai.
• Jangan letakkan tangan atau kaki di dekat atau di bawah mesin. Selalu jauhi lubang pembuangan.
• Hanya orang dewasa yang bertanggung jawab yang akrab dengan instruksi yang boleh mengoperasikan mesin ini.
• Bersihkan area pemotongan dari benda asing seperti batu, kawat, mainan, dan barang-barang lain yang dapat diambil dan dilempar oleh bilah yang berputar.
• Pastikan area pemotongan bersih dari orang yang lewat sebelum memulai mesin pemotong gulma. Hentikan mesin pemotong gulma jika ada orang yang memasuki area tersebut.
• Selalu lihat ke bawah dan ke belakang sebelum memulai dan saat bergerak mundur dengan mesin pemotong gulma.
• Jangan operasikan mesin tanpa perangkat pelindung keselamatan di tempatnya dan dalam kondisi kerja yang baik.
• Jangan pernah mengoperasikan mesin pemotong gulma di atas rumput basah. Selalu pastikan pijakan Anda; berjalan, jangan pernah berlari, dengan mesin pemotong gulma.
• Jaga agar bilah tetap tajam.
• Jauhkan tangan dan kaki dari area pemotongan.
• Selalu kenakan pelindung mata saat mengoperasikan mesin.
• Benda yang terkena bilah mesin pemotong gulma dapat menyebabkan cedera parah. Area pemotongan harus selalu diperiksa dengan cermat dan dibersihkan dari semua benda sebelum setiap pemotongan.
• Hanya gunakan bilah pengganti yang identik.

Operasi di Lereng

Lereng adalah faktor utama yang terlibat dalam kecelakaan terpeleset dan jatuh. Kecelakaan seperti itu dapat menyebabkan cedera pribadi yang parah. Mengoperasikan mesin pemotong gulma ini di permukaan miring mana pun membutuhkan kehati-hatian ekstra. Jika Anda merasa tidak nyaman di lereng, jangan memotongnya.

• Potong melintasi permukaan lereng; jangan pernah memotong naik dan turun lereng. Berhati-hatilah saat mengubah arah di lereng.
• Waspadai lubang, alur, gundukan, batu, atau benda tersembunyi lainnya. Ini dapat menyebabkan terpeleset atau jatuh yang tidak terduga.
• Jangan memotong di atas rumput basah atau lereng yang terlalu curam. Pijakan yang buruk dapat menyebabkan kecelakaan terpeleset dan jatuh.
• Jangan memotong di dekat tempat yang curam, parit, atau tanggul. Anda bisa kehilangan pijakan atau keseimbangan.

Anak-anak

Kecelakaan tragis dapat terjadi jika operator tidak waspada terhadap keberadaan anak-anak. Anak-anak sering tertarik pada mesin pemotong gulma dan aktivitas memotong. Jangan pernah berasumsi bahwa anak-anak akan tetap berada di tempat terakhir Anda melihat mereka.

• Jauhkan anak-anak dari area pemotongan dan di bawah pengawasan orang dewasa yang bertanggung jawab selain operator.
• Tetap waspada dan hentikan mesin pemotong gulma jika seorang anak memasuki area tersebut.
• Jangan pernah mengizinkan anak-anak mengakses mesin.
• Berhati-hatilah saat mendekati sudut buta, semak, pohon, atau benda lain yang dapat menghalangi pandangan Anda terhadap seorang anak.

Servis

• Kencangkan semua mur dan baut.
• Jangan pernah merusak perangkat keselamatan. Periksa secara teratur untuk memastikan perangkat ini berada di tempatnya dan dalam kondisi kerja yang baik.
• Jaga agar mesin pemotong gulma bebas dari rumput, daun, atau penumpukan kotoran lainnya.
• Jika Anda menabrak benda asing, hentikan dan periksa gulungan mesin pemotong gulma. Perbaiki, jika perlu, sebelum memulai ulang.
• Bilah mesin pemotong gulma tajam. Bungkus bilah atau kenakan sarung tangan saat menangani.
• Pertahankan atau ganti label keselamatan dan instruksi sesuai kebutuhan.

Simbol Keselamatan

Simbol	Deskripsi	Simbol	Deskripsi
	BACA MANUAL OPERATOR – Baca, pahami, dan ikuti semua instruksi dalam manual pengguna sebelum mencoba merakit dan mengoperasikan.		Waspadai batu dan benda asing lainnya yang dapat terlempar dari alat.
	PERINGATAN KESELAMATAN – Menunjukkan tindakan pencegahan, peringatan, atau bahaya.		Bahaya terpeleset di lereng – Berhati-hatilah saat memotong di lereng untuk mencegah kecelakaan terpeleset dan jatuh.
	Bahaya memotong/memotong anggota badan – Jauhkan kaki dari bilah yang berputar.		Jaga jarak aman dari orang yang lewat dan anak-anak.
	Bilah tajam dapat memotong jari tangan dan kaki. Jauhi area pemotongan.		Bahaya memotong/memotong anggota badan – Jauhkan tangan dari bilah yang berputar.

Tabel berikut menggambarkan dan menjelaskan simbol keselamatan yang mungkin muncul pada produk ini. Baca, pahami, dan ikuti semua instruksi pada mesin sebelum mencoba merakit dan mengoperasikan.

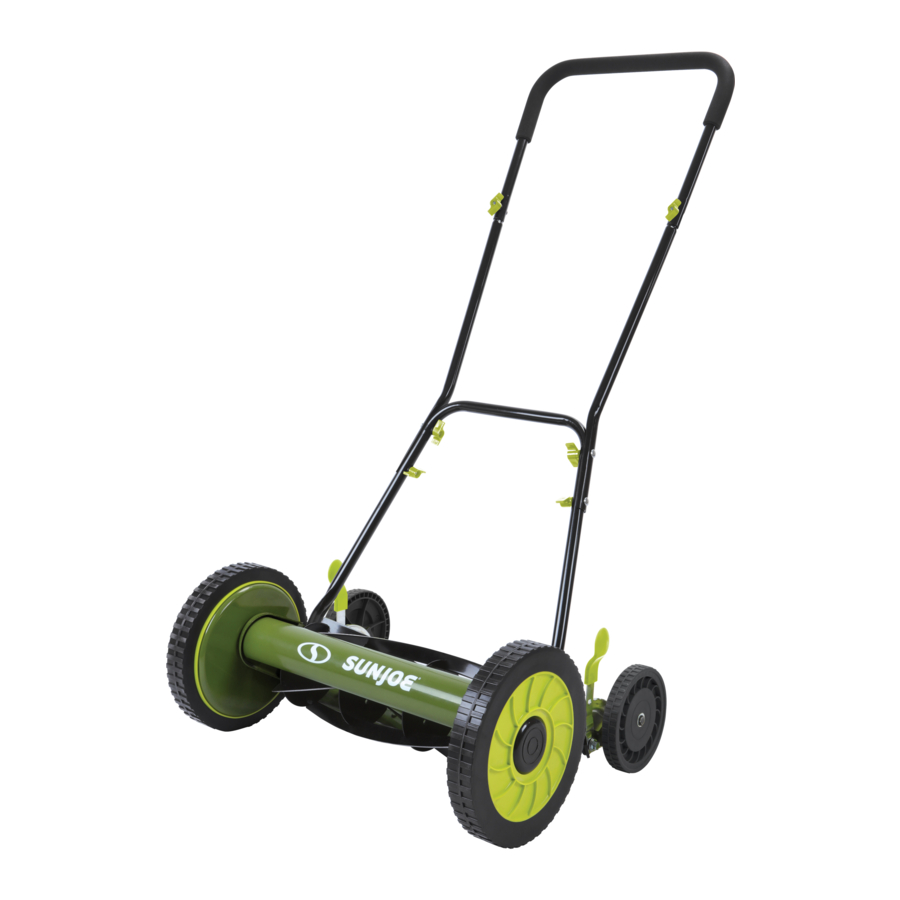

Kenali Mesin Pemotong Gulma Manual Anda

Baca manual pemilik dan instruksi keselamatan dengan cermat sebelum mengoperasikan mesin pemotong gulma. Bandingkan ilustrasi di bawah ini dengan mesin pemotong gulma untuk membiasakan diri dengan lokasi berbagai kontrol dan penyesuaian. Simpan manual ini untuk referensi di masa mendatang.

1. Gagang busa
2. Gagang atas
3. Kenop dan baut gagang atas (2)
4. Batang gagang tengah (2)
5. Kenop dan baut gagang bawah (4)
6. Gagang bawah
7. Tuas penyesuaian ketinggian
8. Roda belakang (2)
9. Roda depan (2)
10. Badan mesin pemotong gulma
11. Bilah baja

Data Teknis

Membongkar

Isi Karton:

• Badan mesin pemotong gulma
• Gagang atas
• Batang gagang tengah (2)
• Gagang bawah
• Kenop dan baut gagang (6)
• Lembaran uji kertas (20)
• Kunci pas segi enam
• Manual dengan kartu registrasi

1. Lepaskan mesin pemotong gulma manual dengan hati-hati dan periksa untuk melihat apakah semua item di atas tersedia.
2. Periksa produk dengan cermat untuk memastikan tidak ada kerusakan atau kerusakan yang terjadi selama pengiriman. Jika Anda menemukan bagian yang rusak atau hilang, JANGAN kembalikan unit ke toko. Silakan hubungi pusat layanan pelanggan Snow Joe ® + Sun Joe ® di 1-866-SNOWJOE (1-866-766-9563).

CATATAN: Jangan membuang karton pengiriman dan bahan kemasan sampai Anda siap menggunakan mesin pemotong gulma manual baru Anda. Kemasan terbuat dari bahan yang dapat didaur ulang. Buang bahan-bahan ini dengan benar sesuai dengan peraturan setempat.

Peralatan dan bahan kemasan bukanlah mainan. Jangan biarkan anak-anak bermain dengan kantong plastik, kertas timah, atau bagian-bagian kecil. Barang-barang ini dapat tertelan dan menimbulkan risiko mati lemas!

Perakitan

Memasang gagang

CATATAN: Jangan kencangkan kenop sepenuhnya sampai perakitan selesai.

1. Amankan dua batang gagang tengah ke gagang atas menggunakan set kenop dan baut pertama yang disediakan. Kencangkan kenop di setiap sisi untuk memastikan pemasangan yang aman (Gbr. 1).

2. Pasang rakitan gagang atas dan tengah ke gagang bawah menggunakan kenop dan baut yang tersisa yang disediakan. Kencangkan kenop di setiap sisi untuk memastikan pemasangan yang aman (Gbr. 2).

3. Setelah merakit gagang, sejajarkan lubang di bagian bawah setiap lengan gagang dengan tiang pendek yang memanjang dari pelat samping dasar mesin pemotong (Gbr. 3).

4. Tarik kedua sisi batang gagang bawah ke atas tiang pada badan mesin pemotong. Tekan ke dalam pada batang gagang untuk memastikan pemasangan yang aman di atas tiang.

Pengoperasian

Penyesuaian tinggi pemotongan

1. Tinggi pemotongan mesin pemotong gulma 16" (40,6 cm) dapat disesuaikan dari 1,1" hingga 2,9" (27 hingga 73 mm) dengan memindahkan tuas penyesuaian tinggi 9 posisi ke pengaturan yang diinginkan. Tuas penyesuaian tinggi terletak di sebelah roda yang lebih kecil.
2. Untuk mengatur mesin pemotong ke posisi pemotongan terendahnya, tarik tuas penyesuaian di kedua sisi, satu per satu, dan atur ke posisi A (Gbr. 4).
3. Untuk mengatur mesin pemotong ke posisi pemotongan tertingginya, pindahkan tuas penyesuaian di kedua sisi ke posisi B (Gbr. 4).
   CATATAN: Kedua tuas penyesuaian HARUS diatur ke posisi (tinggi) yang sama.

4. Tinggi pemotongan lainnya dicapai dengan memindahkan tuas penyesuaian ke pengaturan antara posisi tertinggi dan terendah.

Memastikan potongan yang bersih

Bilah baja sangat tajam. Untuk menghindari cedera, jangan sentuh bilah saat melakukan penyesuaian.

CATATAN: Meskipun bilah telah disesuaikan sebelumnya sebelum meninggalkan pabrik, disarankan agar penyesuaian diverifikasi sebelum penggunaan pertama.
CATATAN: Getaran selama pengiriman dapat menyebabkan ketidaksejajaran bilah, yang sering menyebabkan bilah menjadi terlalu longgar atau terlalu kencang. Ini akan menghasilkan potongan yang kasar dan tidak rata, atau membuat mesin pemotong sulit didorong (Gbr. 5).

1. Untuk memverifikasi keselarasan bilah yang tepat, letakkan mesin pemotong di atas permukaan yang rata. Lepaskan gagang dan putar mesin pemotong gulma terbalik untuk memperlihatkan batang pemotong.
2. Masukkan selembar kertas di antara gulungan bilah dan batang pemotong, lalu putar roda perlahan dengan tangan (Gbr. 6).


3. Semua bilah harus mengiris kertas secara merata di sepanjang seluruh panjang batang pemotong saat gulungan diputar dengan lancar.
4. Jika mesin pemotong memotong kertas secara terputus-putus, penyesuaian harus dilakukan ke sisi bilah yang sesuai untuk mencapai kinerja pemotongan yang optimal.

Menyesuaikan bilah mesin pemotong

1. Setiap ujung batang pemotong dapat disesuaikan secara terpisah.
2. Bilah batang pemotong, yang terletak di bawah gulungan, dapat berputar. Dua mur penyesuaian yang terletak di bagian belakang mesin pemotong memindahkan batang pemotong menjauhi bilah saat diputar berlawanan arah jarum jam, dan lebih dekat ke bilah saat diputar searah jarum jam (Gbr. 7).


   Jangan terlalu mengencangkan sekrup penyesuaian karena dapat merusak batang pemotong. Kedua sekrup harus kencang pada penyesuaian akhir.
3. Untuk melonggarkan bilah, gunakan kunci pas hex yang disediakan dan putar kedua sekrup penyesuaian dengan jumlah yang sama berlawanan arah jarum jam.
4. Untuk mengencangkan bilah, kencangkan kedua sekrup dengan jumlah yang sama dengan memutarnya searah jarum jam.
   CATATAN: Jika Anda memiliki pertanyaan, silakan hubungi departemen layanan pelanggan Snow Joe Sun Joe ® di 1-866-SNOWJOE (1-866-766-9563) untuk mendapatkan bantuan.
5. Setelah bilah mesin pemotong disesuaikan dengan benar dan keselarasan mereka telah diverifikasi, Anda sekarang dapat melanjutkan untuk menggunakan mesin pemotong gulma Anda. Sejajarkan panah indikasi jalur pemotongan dengan jalur yang dipotong sebelumnya.
   CATATAN: Lebar potongan sebenarnya dari mesin pemotong gulma ditunjukkan di bawah ini. Jangan gunakan roda mesin pemotong sebagai titik referensi untuk garis potong rumput.

Tips Memotong Rumput

Ikuti aturan 1/3

Aturan 1/3 adalah kunci untuk pengalaman memotong rumput yang menyenangkan dan halaman yang sehat.

1. Anda harus memotong rumput Anda secara teratur, setidaknya seminggu sekali, selama musim tanam.
2. Panduan dengan mengamati halaman dan berhati-hati untuk tidak menghilangkan lebih dari 1/3 dari total tinggi rumput pada setiap sesi pemotongan dan tidak pernah lebih dari 1 inci dalam satu waktu (Gbr. 8).

   3. Mengikuti aturan ini akan merangsang pertumbuhan akar rumput, menjaga kesehatannya, dan mendorong kemampuan alaminya untuk menyingkirkan gulma yang tidak diinginkan.

Rumput tinggi membutuhkan pemotongan bertahap

1. Untuk rumput yang sangat tinggi, atur tinggi pemotongan pada pengaturan maksimum mesin pemotong untuk lintasan pertama, lalu atur ulang ke tinggi yang diinginkan dan potong untuk kedua atau ketiga kalinya (Gbr. 9).

   2. Menghilangkan terlalu banyak tinggi rumput, terutama di panasnya musim panas, dapat menyebabkan kejutan akar dan melemahkan halaman; menurunkan tinggi dengan pemotongan berturut-turut selama dua hari atau lebih dapat menghindari kerusakan ini dan menjaga kesehatan rumput.
   3. Jika halaman terlalu rimbun (hingga lebih tinggi dari 4 inci) mungkin perlu menggunakan pemotong sikat untuk menghilangkan massa rumput yang berlebihan sebelum melanjutkan pemotongan pada ketinggian normal.
      CATATAN: Jangan menutupi permukaan rumput dengan lapisan potongan rumput yang tebal. Pertimbangkan untuk menggunakan sistem pengumpulan rumput dan memulai tumpukan kompos.

Mengangkut Mesin Pemotong

Selama operasi normal, gulungan bilah akan berputar setiap kali roda depan mesin pemotong berputar. Untuk memindahkan mesin pemotong dengan aman dari satu lokasi ke lokasi lain tanpa gulungan bilah berputar, cukup putar gagang di atas gulungan dan dorong mesin pemotong dari sisi yang berlawanan. Mendorong mesin pemotong dengan cara ini (mode transportasi) melarang gulungan bilah berputar (Gbr. 10).

Perawatan dan Pemeliharaan

1. Perawatan minimum diperlukan untuk memastikan kelancaran pengoperasian mesin pemotong Anda.
2. Untuk menghindari kerusakan pada mesin pemotong atau bilah pemotong, jaga area yang akan dipotong bebas dari kotoran.
3. Untuk hasil terbaik, oleskan pelumas secara teratur ke permukaan pemotongan mesin pemotong, poros poros gulungan pemotong, dan roda.

Menajamkan Bilah Pemotong

1. Sebarkan lapisan tipis senyawa lapping di tepi depan bilah gulungan.
2. Sesuaikan batang pemotong sehingga bilah memiliki kontak yang ringan tetapi kuat di seluruh lebar batang.

Jangan terlalu mengencangkan sekrup penyesuaian, karena dapat merusak batang pemotong. Kencangkan kedua sekrup selama penyesuaian akhir.

3. Putar bilah gulungan hingga tepi depan bilah batang pemotong dipoles.

Bersihkan senyawa gerinda atau kotoran dari bilah batang pemotong, bilah gulungan, pinion, dan pawl.

CATATAN: Gunakan senyawa lapping industri atau katup antara 100 dan 240 grit.
CATATAN: Lumasi poros dan pinion dengan lapisan tipis gemuk bantalan roda.

Pembersihan dan Penyimpanan

1. Bersihkan bagian luar mesin secara menyeluruh menggunakan sikat dan kain lembut sebelum disimpan. Jangan gunakan air, pelarut, atau poles.
2. Putar mesin pemotong ke sisinya untuk membersihkan area bilah.

Jangan letakkan tangan Anda di dalam atau di dekat area pemotongan. Jika potongan rumput dipadatkan di area bilah, lepaskan menggunakan alat pembersih kayu atau plastik yang sesuai untuk membersihkan bilah.

3. Simpan mesin pemotong di tempat yang kering. Jangan letakkan benda lain di atas mesin pemotong selama penyimpanan.

Tips Pemeliharaan

Mesin pemotong gulma relatif rendah perawatan. Untuk pemotongan yang konsisten, ikuti petunjuk di bawah ini:

• Selalu jaga agar batang pemotong disesuaikan dengan benar. Lihat buku petunjuk untuk petunjuk lebih lanjut.
• Bersihkan dan lumasi tepi pemotongan secara teratur dengan semprotan ringan minyak.

Mesin pemotong gulma kesulitan memotong gulma tinggi, seperti dandelion, dan seringkali akan menekuk, daripada memotong, gulma tersebut. Potong sering-sering untuk mencegah hal ini.

Layanan dan Dukungan

Jika mesin pemotong gulma manual Sun Joe^® Anda memerlukan layanan atau pemeliharaan, silakan hubungi pusat layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563).

Nomor Model dan Seri

Saat menghubungi perusahaan atau memesan ulang suku cadang, Anda perlu memberikan nomor model dan seri produk Anda. Nomor-nomor ini terdapat pada stiker yang ditempelkan pada rumah mesin pemotong rumput silinder Anda. Salin nomor-nomor ini ke ruang yang disediakan di bawah ini.
