SunJoe MJ1800M - Mesin Pemotong Rumput Dorong 18 INCI, Manual Tinggi Pemotongan 5 Posisi

Isi

1 Instruksi Keselamatan
2 Simbol Keselamatan
3 Kenali Mesin Pemotong Rumput Dorong Manual Anda
4 Data Teknis
5 Membongkar
6 Perakitan
7 Pengoperasian
8 Tips Memotong Rumput
9 Perawatan + Pemeliharaan
10 Layanan dan Dukungan
11 Nomor Model dan Seri
12 Unduh manual
13 Dalam Bahasa Lain

Instruksi Keselamatan

Semua Operator Harus Membaca Instruksi Ini Sebelum Menggunakan
Selalu ikuti panduan keselamatan ini. Kegagalan untuk melakukannya dapat mengakibatkan cedera tubuh serius atau kematian.

Peringatan Keselamatan Umum!
Saat menggunakan mesin pemotong rumput dorong ini, tindakan pencegahan keselamatan dasar harus selalu diikuti untuk mengurangi risiko cedera pribadi. Tindakan pencegahan ini meliputi:

Unit ini bisa berbahaya! Penggunaan yang ceroboh atau tidak tepat dapat menyebabkan cedera serius.

Risiko anggota badan terpotong: jauhkan tangan dan kaki dari bilah yang berputar dan area pemotongan.
Sebelum menggunakan mesin pemotong rumput dorong, biasakan diri Anda dengan kontrol, terutama cara menghentikan mesin pemotong rumput dalam keadaan darurat. Hanya individu yang benar-benar memahami instruksi ini dan tahu cara mengoperasikan unit dengan benar yang boleh menggunakan mesin pemotong rumput. Anak-anak tidak boleh diizinkan mengakses mesin pemotong rumput.
Simpan manual ini untuk referensi di masa mendatang dan baca ulang di awal setiap musim memotong rumput.

Informasi Keselamatan

Jangan pernah meletakkan tangan, jari, atau kaki di dalam reel. Meskipun mesin pemotong rumput ini tidak ditenagai oleh motor, reel berputar saat roda berputar, dan cukup tajam untuk menyebabkan cedera serius.
Jangan pernah memotong rumput saat rumput basah karena bisa licin.
Jangan gunakan mesin pemotong rumput dorong saat bertelanjang kaki atau saat mengenakan sandal.
Berjalan di belakang, jangan pernah berlari, saat menggunakan mesin pemotong rumput dorong. Selalu jaga pijakan dan keseimbangan yang tepat saat menggunakan mesin pemotong rumput dorong ini.
Jangan sengaja memukul atau menabrak pohon, pagar, atau benda lain. Melakukannya dapat menyebabkan cedera parah atau merusak mekanisme mesin pemotong rumput dorong secara permanen.

Pastikan mesin pemotong rumput dorong dalam kondisi kerja yang baik sebelum digunakan. Jangan mencoba mengoperasikan mesin pemotong rumput dorong ini jika rusak. Hubungi dealer Snow Joe ® + Sun Joe ® resmi Anda atau hubungi pusat layanan pelanggan Snow Joe ® + Sun Joe ® di 1-866- SNOWJOE (1-866-766-9563).

Instruksi Keselamatan untuk Mesin Pemotong Rumput Dorong
Operasi Umum

Baca, pahami, dan ikuti semua instruksi pada mesin dan di dalam manual sebelum memulai.
Jangan letakkan tangan atau kaki di dekat atau di bawah mesin. Selalu jauhi lubang pembuangan.
Hanya orang dewasa yang bertanggung jawab yang akrab dengan instruksi yang boleh mengoperasikan mesin ini.
Bersihkan area pemotongan dari benda asing seperti batu, kawat, mainan, dan barang-barang lain yang dapat terangkat dan terlempar oleh bilah yang berputar.
Pastikan area pemotongan rumput bersih dari orang-orang di sekitar sebelum memulai mesin pemotong rumput. Hentikan mesin pemotong rumput jika ada orang yang memasuki area tersebut.
Selalu lihat ke bawah dan ke belakang sebelum memulai dan saat bergerak mundur dengan mesin pemotong rumput.
Jangan operasikan mesin tanpa perangkat pelindung keselamatan di tempatnya dan dalam kondisi kerja yang baik.
Jangan pernah mengoperasikan mesin pemotong rumput di atas rumput basah. Selalu pastikan pijakan Anda; berjalan, jangan pernah berlari, dengan mesin pemotong rumput.
Jaga agar bilah tetap tajam.
Jauhkan tangan dan kaki dari area pemotongan.
Selalu kenakan pelindung mata saat mengoperasikan mesin.
Benda yang terkena bilah mesin pemotong rumput dorong dapat menyebabkan cedera parah. Area pemotongan rumput harus selalu diperiksa dengan cermat dan dibersihkan dari semua benda sebelum setiap pemotongan.
Hanya gunakan bilah pengganti yang identik.

SIMPAN INSTRUKSI INI

Pengoperasian di Lereng
Lereng adalah faktor utama yang terlibat dalam kecelakaan terpeleset dan jatuh. Kecelakaan seperti itu dapat menyebabkan cedera pribadi yang parah. Mengoperasikan mesin pemotong rumput ini di permukaan miring mana pun membutuhkan kehati-hatian ekstra. Jika Anda merasa tidak nyaman di lereng, jangan memotongnya.

Potong melintasi permukaan lereng; jangan pernah memotong ke atas dan ke bawah lereng. Berhati-hatilah saat mengubah arah di lereng.
Perhatikan lubang, alur, gundukan, batu, atau benda tersembunyi lainnya. Ini dapat menyebabkan terpeleset atau jatuh yang tidak terduga.
Jangan memotong di atas rumput basah atau lereng yang terlalu curam. Pijakan yang buruk dapat menyebabkan kecelakaan terpeleset dan jatuh.
Jangan memotong di dekat tempat yang curam, parit, atau tanggul.
Anda bisa kehilangan pijakan atau keseimbangan.

Anak-anak
Kecelakaan tragis dapat terjadi jika operator tidak waspada terhadap keberadaan anak-anak. Anak-anak sering tertarik pada mesin pemotong rumput dan aktivitas memotong rumput. Jangan pernah berasumsi bahwa anak-anak akan tetap berada di tempat terakhir Anda melihat mereka.

Jauhkan anak-anak dari area pemotongan rumput dan di bawah pengawasan orang dewasa yang bertanggung jawab selain operator.
Tetap waspada dan hentikan mesin pemotong rumput dorong jika seorang anak memasuki area tersebut.
Jangan pernah mengizinkan anak-anak mengakses mesin.
Berhati-hatilah saat mendekati sudut buta, semak, pohon, atau benda lain yang dapat menghalangi pandangan Anda terhadap seorang anak.

Servis

Kencangkan semua mur dan baut.
Jangan pernah merusak perangkat keselamatan. Periksa secara teratur untuk memastikan perangkat ini terpasang dan dalam kondisi kerja yang baik.
Jaga agar mesin pemotong rumput dorong bebas dari rumput, daun, atau penumpukan kotoran lainnya.
Jika Anda menabrak benda asing, hentikan dan periksa mesin pemotong rumput dorong. Perbaiki, jika perlu, sebelum memulai ulang.
Bilah mesin pemotong rumput tajam. Bungkus bilah atau kenakan sarung tangan saat menangani.
Pertahankan atau ganti label keselamatan dan instruksi sesuai kebutuhan.

Simbol Keselamatan

Tabel berikut menggambarkan dan menjelaskan simbol keselamatan yang mungkin muncul pada produk ini. Baca, pahami, dan ikuti semua instruksi pada mesin sebelum mencoba merakit dan mengoperasikan.

Simbol	Deskripsi	Simbol	Deskripsi
	BACA MANUAL OPERATOR – Baca, pahami, dan ikuti semua instruksi dalam manual pengguna sebelum mencoba merakit dan mengoperasikan.		Waspadai batu dan benda asing lainnya yang dapat terlempar dari alat.
	PERINGATAN KESELAMATAN – Menunjukkan tindakan pencegahan, peringatan, atau bahaya.		Bahaya terpeleset di lereng – Berhati-hatilah saat memotong di lereng untuk mencegah kecelakaan terpeleset dan jatuh.
	Bahaya memotong/memotong anggota badan – Jauhkan kaki dari bilah yang berputar.		Jaga jarak aman dari orang-orang di sekitar dan anak-anak.
	Bilah tajam dapat memotong jari tangan dan kaki. Jauhi area pemotongan.		Bahaya memotong/memotong anggota badan – Jauhkan tangan dari bilah yang berputar.

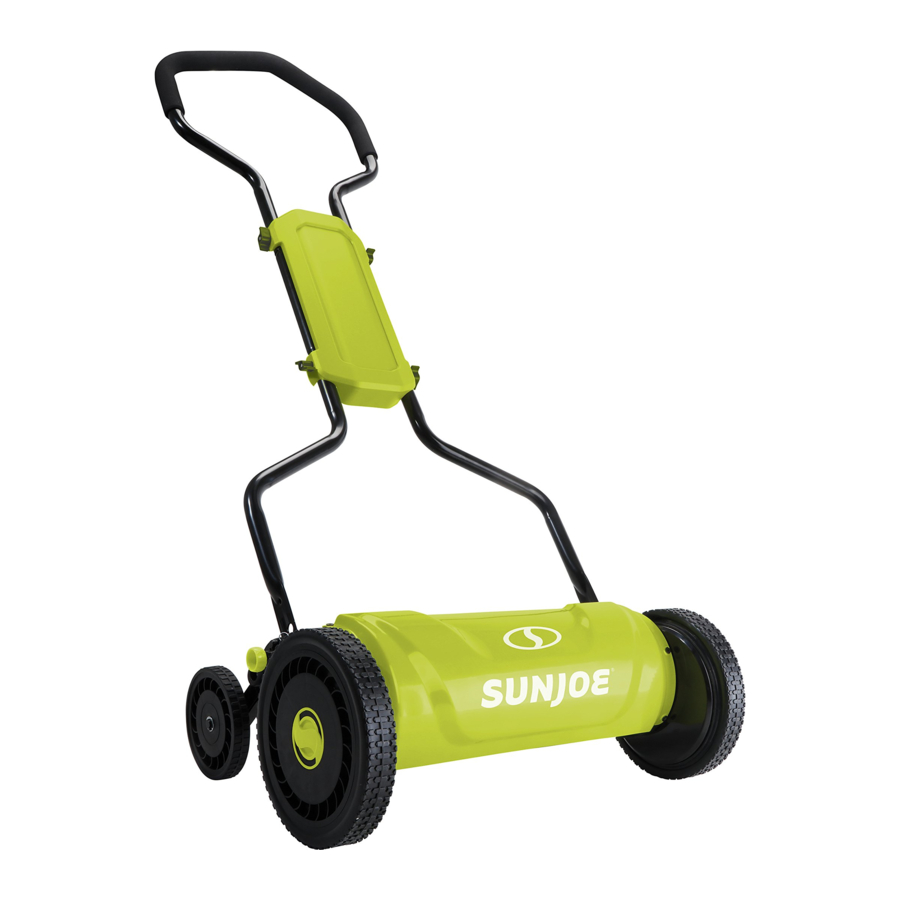

Kenali Mesin Pemotong Rumput Dorong Manual Anda

Baca manual pemilik dan instruksi keselamatan dengan cermat sebelum mengoperasikan mesin pemotong rumput dorong. Bandingkan ilustrasi di bawah ini dengan mesin pemotong rumput dorong untuk membiasakan diri dengan lokasi berbagai kontrol dan penyesuaian. Simpan manual ini untuk referensi di masa mendatang.

Pegangan busa
Rangka pegangan atas
Kenop pelindung pegangan (4)
Pelindung pegangan
Batang pegangan bawah (2)
Roda depan (2)
Rumah mesin pemotong rumput
Roda belakang (2)
Tuas penyesuaian tinggi (2)
Pegangan pengangkat
Bilah baja
Rangka pegangan tengah
Kunci Allen

Data Teknis

Rotor	5 bilah baja	Ukuran Roda	Depan: 10 inci (25 cm) Belakang: 6 inci (15 cm)
Lebar Pemotongan	18 inci (45,8 cm)
Tinggi Pemotongan	1,1 inci – 3,2 inci (2,7 cm – 8,2 cm)	Kontrol Tinggi	Manual 5 posisi penyesuaian tinggi
Berat	34,6 lbs (15,7 kg)

Membongkar

Isi Karton:

Badan mesin pemotong rumput dorong dengan roda depan
Roda belakang (2)
Baut roda belakang + ring (2)
Kunci Allen
Rangka pegangan atas
Rangka pegangan tengah
Batang pegangan bawah (2)
Pelindung pegangan
Kenop pelindung pegangan (4)
Baut pelindung pegangan (4)
Manual dengan kartu registrasi

Lepaskan mesin pemotong rumput dorong dengan hati-hati dan periksa untuk memastikan semua item di atas tersedia.
Periksa produk dengan cermat untuk memastikan tidak ada kerusakan atau kerusakan yang terjadi selama pengiriman. Jika Anda menemukan bagian yang rusak atau hilang, JANGAN kembalikan unit ke toko. Silakan hubungi pusat layanan pelanggan Snow Joe® + Sun Joe® di 1-866-SNOWJOE (1-866-766-9563).
CATATAN: Jangan membuang karton pengiriman dan bahan kemasan sampai Anda siap menggunakan mesin pemotong rumput dorong manual baru Anda. Kemasan terbuat dari bahan yang dapat didaur ulang.
Buang bahan-bahan ini dengan benar sesuai dengan peraturan setempat.

Peralatan dan bahan kemasan bukanlah mainan. Jangan biarkan anak-anak bermain dengan kantong plastik, kertas timah, atau bagian-bagian kecil. Barang-barang ini dapat tertelan dan menimbulkan risiko mati lemas!

Perakitan

Perakitan Roda Belakang

Sejajarkan satu roda belakang dengan lubang di ujung badan mesin pemotong rumput, dan sambungkan dengan satu set ring roda belakang + baut, seperti yang ditunjukkan (Gbr. 1).
Gunakan kunci Allen yang disertakan untuk mengencangkan baut (Gbr. 2).
Ulangi petunjuk di atas untuk roda yang lain.

Perakitan Gagang

Bentangkan bagian-bagian gagang terbalik seperti yang ditunjukkan untuk memudahkan perakitan. Pastikan lengkungan rangka gagang atas menghadap ke bawah. Masukkan ujung rangka gagang atas ke dalam rangka gagang tengah, dan masukkan ujung rangka gagang tengah ke dalam batang gagang bawah. Sejajarkan lubang secara kasar (Gbr. 3).

Geser pelindung gagang pada tempatnya dari bawah. Sejajarkan lubang, dan geser baut pelindung gagang melalui setiap lubang dari dalam (Gbr. 4 – 5).

Sejajarkan kenop pelindung gagang dengan baut, lalu gunakan tangan Anda untuk mengencangkan. Ulangi untuk tiga baut yang tersisa (Gbr. 6).
CATATAN: Pastikan semua baut dan kenop terpasang dengan aman.

Memasang Gagang

Lepaskan pin cotter pada tiang di kedua sisi badan mesin pemotong rumput (Gbr. 7).

Untuk memasang rakitan gagang pada badan mesin pemotong rumput, masukkan tiang di kedua sisi ke dalam lubang di ujung batang gagang bawah (Gbr. 8). CATATAN: Mungkin diperlukan sedikit tenaga untuk memisahkan kaki gagang agar pas di atas tiang.
Masukkan pin cotter di slot asli pada tiang di kedua sisi untuk mengamankan rakitan gagang (Gbr. 9).

Pengoperasian

Penyesuaian Tinggi Pemotongan

Tinggi pemotongan mesin pemotong rumput reel 18 inci (45,8 cm) dapat disesuaikan dari 1,1 inci hingga 3,2 inci (2,7 hingga 8,2 cm) dengan memindahkan tuas penyesuaian tinggi 5 posisi ke pengaturan yang diinginkan. Tuas penyesuaian tinggi terletak di sebelah roda belakang.
Untuk mengatur mesin pemotong rumput ke posisi pemotongan terendah, pegang mesin pemotong rumput dengan gagang pengangkatnya, dan tarik tuas penyesuaian di kedua sisi, satu per satu, dan atur ke posisi A (Gbr. 10).
Untuk mengatur mesin pemotong rumput ke posisi pemotongan tertinggi, pegang mesin pemotong rumput dengan gagang pengangkatnya, dan pindahkan tuas penyesuaian di kedua sisi ke posisi B (Gbr. 10).
CATATAN: Kedua tuas penyesuaian HARUS diatur ke posisi (tinggi) yang sama.
Tinggi pemotongan lainnya dicapai dengan memindahkan tuas penyesuaian ke pengaturan antara posisi tertinggi dan terendah.

Memastikan Potongan yang Bersih

Bilah baja sangat tajam. Untuk menghindari cedera, kenakan sarung tangan saat melakukan penyesuaian. Jauhkan jari dari antarmuka antara bilah reel pemotong dan bilah stasioner.
CATATAN: Meskipun bilah telah disesuaikan sebelumnya sebelum meninggalkan pabrik, disarankan agar penyesuaian diverifikasi sebelum penggunaan pertama.
CATATAN: Getaran selama pengiriman dapat menyebabkan ketidaksejajaran bilah, yang sering menyebabkan bilah menjadi terlalu longgar atau terlalu kencang. Ini akan menghasilkan potongan yang kasar dan tidak rata, atau membuat mesin pemotong rumput sulit didorong (Gbr. 11).

Untuk memverifikasi apakah bilah bersentuhan, letakkan mesin pemotong rumput di permukaan yang rata dan kokoh dengan balok di depan roda belakang sehingga mesin pemotong rumput tidak bergerak selama pengujian.
Naikkan tinggi pemotongan ke pengaturan tertinggi untuk meningkatkan akses.
Dengan mesin pemotong rumput bertumpu pada keempat roda, putar perlahan reel pemotong dengan mengangkatnya ke atas, satu bilah pada satu waktu, melalui satu atau dua putaran penuh. Jika Anda mendengar gesekan atau merasakan hambatan, bilah saling bersentuhan dan perlu disesuaikan (Gbr. 12).
Ikuti petunjuk untuk menyesuaikan bilah mesin pemotong rumput.
Untuk memeriksa apakah mesin pemotong rumput memotong dengan benar, putar mesin pemotong rumput ke sisinya.
Mulai dengan ujung yang dekat dengan tanah, masukkan selembar kertas di antara bilah reel pemotong dan bilah stasioner, jaga agar kertas rata dengan sisi bilah stasioner. Sekitar setengah inci strip harus terlihat di luar bilah stasioner.
Putar perlahan reel pemotong ke arah bilah stasioner, dan amati apakah kertas terpotong saat bilah reel pemotong pertama lewat (Gbr. 13).

Menyesuaikan Bilah Mesin Pemotong Rumput

Setiap ujung batang pemotong dapat disesuaikan secara terpisah.
Bilah batang pemotong, yang terletak di bawah reel, dapat berputar. Dua sekrup penyesuaian yang terletak di bagian belakang mesin pemotong rumput memindahkan batang pemotong menjauh dari bilah saat diputar berlawanan arah jarum jam, dan lebih dekat ke bilah saat diputar searah jarum jam (Gbr. 15).

Jangan terlalu mengencangkan sekrup penyesuaian karena dapat merusak batang pemotong. Kedua sekrup harus kencang pada penyesuaian akhir.

Untuk melonggarkan bilah, gunakan kunci Allen yang disediakan dan putar kedua sekrup penyesuaian dengan jumlah yang sama berlawanan arah jarum jam.
Untuk mengencangkan bilah, kencangkan kedua sekrup dengan jumlah yang sama dengan memutarnya searah jarum jam.
CATATAN: Jika Anda memiliki pertanyaan, hubungi departemen layanan pelanggan Snow Joe® + Sun Joe® di 1-866-SNOWJOE (1-866-766-9563) untuk mendapatkan bantuan.
Setelah bilah mesin pemotong rumput disesuaikan dengan benar dan kesejajarannya telah diverifikasi, Anda sekarang dapat melanjutkan untuk menggunakan mesin pemotong rumput reel Anda. Sejajarkan panah indikasi jalur pemotongan dengan jalur yang sebelumnya dipotong.

Tips Memotong Rumput

Ikuti Aturan 1/3
Aturan 1/3 adalah kunci untuk pengalaman memotong rumput yang menyenangkan dan halaman yang sehat.

Anda harus memotong rumput Anda secara teratur, setidaknya seminggu sekali, selama musim tanam.
Dipandu dengan mengamati halaman dan berhati-hati untuk tidak menghilangkan lebih dari 1/3 dari total tinggi rumput pada setiap sesi pemotongan dan tidak pernah lebih dari 1 inci dalam satu waktu (Gbr. 16).
Mengikuti aturan ini akan merangsang pertumbuhan akar rumput, menjaga kesehatannya, dan mendorong kemampuan alaminya untuk menyingkirkan gulma yang tidak diinginkan.

Rumput Tinggi Membutuhkan Pemotongan Bertahap

Untuk rumput yang sangat tinggi, atur tinggi pemotongan pada pengaturan maksimum mesin pemotong rumput untuk lintasan pertama, lalu atur ulang ke tinggi yang diinginkan dan potong untuk kedua atau ketiga kalinya (Gbr. 17).

Menghilangkan terlalu banyak tinggi rumput, terutama di musim panas, dapat menyebabkan kejutan akar dan melemahkan halaman; menurunkan tinggi dengan pemotongan berturut-turut selama dua hari atau lebih dapat menghindari kerusakan ini dan menjaga kesehatan rumput.
Jika halaman terlalu rimbun (lebih tinggi dari 4 inci), mungkin perlu menggunakan pemotong sikat untuk menghilangkan massa rumput berlebih sebelum melanjutkan pemotongan pada ketinggian normal.
CATATAN: Jangan menutupi permukaan rumput dengan lapisan potongan rumput yang tebal. Pertimbangkan untuk menggunakan sistem pengumpulan rumput dan memulai tumpukan kompos.

Mengangkut Mesin Pemotong Rumput
Selama operasi normal, reel bilah akan berputar setiap kali roda depan mesin pemotong rumput berputar. Untuk memindahkan mesin pemotong rumput dari satu lokasi ke lokasi lain dengan aman tanpa reel bilah berputar, cukup putar gagang di atas reel dan dorong mesin pemotong rumput dari sisi yang berlawanan. Mendorong mesin pemotong rumput dengan cara ini (mode transportasi) melarang reel bilah berputar (Gbr. 18).

Perawatan + Pemeliharaan

Perawatan minimal diperlukan untuk memastikan pengoperasian mesin pemotong rumput Anda berjalan lancar.
Untuk menghindari kerusakan pada mesin pemotong rumput atau bilah pemotong, jaga area yang akan dipotong bebas dari kotoran.
Untuk hasil terbaik, oleskan pelumas secara teratur ke permukaan pemotong mesin pemotong rumput, poros gandar gulungan pemotong, dan roda.

Menajamkan Bilah Pemotong

Oleskan lapisan tipis senyawa lapping pada tepi depan bilah gulungan.
Sesuaikan batang pemotong sehingga bilah memiliki kontak ringan tetapi kuat di seluruh lebar batang.

Jangan terlalu mengencangkan sekrup penyetel, karena ini dapat merusak batang pemotong. Kencangkan kedua sekrup selama penyetelan akhir.
Putar bilah gulungan hingga tepi depan bilah batang pemotong dipoles.

Bersihkan senyawa gerinda atau kotoran dari bilah batang pemotong, bilah gulungan, pinion, dan pawl.
CATATAN: Gunakan senyawa lapping industri atau katup antara grit 100 dan 240.
CATATAN: Lumasi gandar dan pinion dengan lapisan tipis gemuk bantalan roda.

Pembersihan dan Penyimpanan

Bersihkan bagian luar mesin secara menyeluruh menggunakan sikat dan kain lembut sebelum disimpan. Jangan gunakan air, pelarut, atau pemoles.
Balikkan mesin pemotong rumput ke sisinya untuk membersihkan area bilah.

Jangan letakkan tangan Anda di dalam atau di dekat area pemotongan. Jika potongan rumput memadat di area bilah, singkirkan menggunakan alat pembersih kayu atau plastik yang sesuai untuk membersihkan bilah.
Simpan mesin pemotong rumput di tempat yang kering. Jangan letakkan benda lain di atas mesin pemotong rumput selama penyimpanan.

Tips Perawatan
Mesin pemotong rumput gulungan relatif rendah perawatannya. Untuk pemotongan yang konsisten, ikuti petunjuk di bawah ini:

Selalu jaga agar batang pemotong disetel dengan benar. Lihat buku petunjuk untuk petunjuk lebih lanjut.
Bersihkan dan lumasi tepi pemotongan secara teratur dengan minyak semprot ringan.

Mesin pemotong rumput gulungan mengalami kesulitan memotong gulma tinggi, seperti dandelion, dan sering kali membengkok, daripada memotong, gulma tersebut. Potong sesering mungkin untuk mencegah hal ini.

Layanan dan Dukungan

Jika mesin pemotong rumput gulungan manual Sun Joe® MJ1800M Anda memerlukan servis atau pemeliharaan, hubungi pusat layanan pelanggan Snow Joe® + Sun Joe® di 1-866-SNOWJOE (1-866-766- 9563).

Nomor Model dan Seri

Saat menghubungi perusahaan atau memesan ulang suku cadang, Anda harus memberikan nomor model dan seri produk Anda. Ini dapat ditemukan pada stiker yang ditempelkan pada rumah mesin pemotong rumput gulungan Anda. Salin nomor-nomor ini ke ruang yang disediakan di bawah ini.
