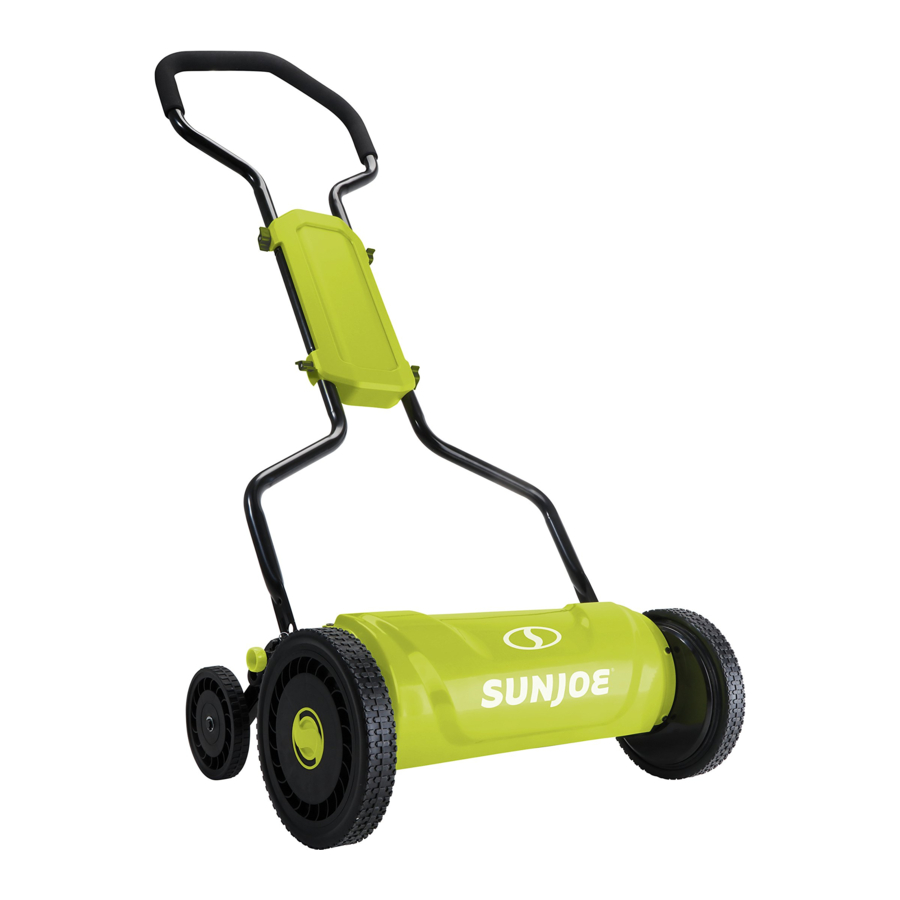

SunJoe MJ1800M - Kelaleikkuri 18 TUUMAA, 5-portainen leikkuukorkeuden säätö

Turvallisuusohjeet

Kaikkien käyttäjien on luettava nämä ohjeet ennen käyttöä
Noudata aina näitä turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi johtaa vakavaan ruumiinvammaan tai kuolemaan.

Yleiset turvallisuusvaroitukset!
Kun käytät tätä kelaleikkuria, perusvarotoimenpiteitä on aina noudatettava henkilövahinkojen riskin vähentämiseksi. Näitä varotoimia ovat:

Tämä laite voi olla vaarallinen! Huolimaton tai virheellinen käyttö voi aiheuttaa vakavan vamman.

Raajojen menetyksen vaara: pidä kädet ja jalat loitolla pyörivistä teristä ja leikkuualueesta.
Ennen kelaleikkurin käyttöä tutustu sen hallintalaitteisiin, erityisesti siihen, miten leikkuri pysäytetään hätätilanteessa. Leikkuria saavat käyttää vain henkilöt, jotka ymmärtävät täysin nämä ohjeet ja osaavat käyttää laitetta oikein. Lapsia ei saa koskaan päästää leikkurin lähelle.
Säilytä tämä käyttöohje myöhempää tarvetta varten ja lue se uudelleen jokaisen leikkuukauden alussa.

Turvallisuustiedot

1. Älä koskaan työnnä käsiä, sormia tai jalkoja kelan sisään. Vaikka tässä leikkurissa ei ole moottoria, kela pyörii pyörien pyöriessä, ja se on riittävän terävä aiheuttaakseen vakavan vamman.
2. Älä koskaan leikkaa ruohoa, kun se on märkää, koska se voi olla liukasta.
3. Älä käytä kelaleikkuria paljain jaloin tai sandaaleissa.
4. Kävele kelaleikkurin takana, älä koskaan juokse. Pidä aina hyvä jalansija ja tasapaino, kun käytät tätä kelaleikkuria.
5. Älä tarkoituksella lyö tai osu puihin, aitoihin tai muihin esineisiin. Se voi aiheuttaa vakavia vammoja tai vahingoittaa pysyvästi kelaleikkurin mekanismeja.

6. Varmista, että kelaleikkuri on kunnossa ennen käyttöä. Älä yritä käyttää tätä kelaleikkuria, jos se on vaurioitunut. Ota yhteyttä valtuutettuun Snow Joe ® + Sun Joe ® -jälleenmyyjään tai soita Snow Joe ® + Sun Joe ® -asiakaspalvelukeskukseen numeroon 1-866-SNOWJOE (1-866-766-9563).

Kelaleikkureiden turvallisuusohjeet
Yleinen käyttö

• Lue, ymmärrä ja noudata kaikkia koneessa ja käyttöohjeissa olevia ohjeita ennen aloittamista.
• Älä laita käsiä tai jalkoja koneen lähelle tai alle. Pysy aina loitolla ulostuloaukosta.
• Vain vastuulliset aikuiset, jotka tuntevat ohjeet, saavat käyttää tätä konetta.
• Poista leikkuualueelta vieraat esineet, kuten kivet, johdot, lelut ja muut sekalaiset esineet, jotka pyörivät terät voivat poimia ja heittää.
• Varmista, että leikkuualueella ei ole sivullisia ennen leikkurin käynnistämistä. Pysäytä leikkuri, jos joku tulee alueelle.
• Katso aina alas ja taakse ennen leikkurin käynnistämistä ja taaksepäin liikuttamista.
• Älä käytä konetta ilman turvalaitteita paikoillaan ja asianmukaisessa toimintakunnossa.
• Älä koskaan käytä leikkuria märällä ruoholla. Varmista aina jalansijasi; kävele, älä koskaan juokse, leikkurin kanssa.
• Pidä terät terävinä.
• Pidä kädet ja jalat loitolla leikkuualueelta.
• Käytä aina silmäsuojaimia, kun käytät konetta.
• Kelaleikkurin terien osumat esineet voivat aiheuttaa vakavia vammoja. Leikkuualue on aina tutkittava huolellisesti ja siitä on poistettava kaikki esineet ennen jokaista leikkuukertaa.
• Käytä vain identtisiä vaihtoteriä.

SÄILYTÄ NÄMÄ OHJEET

Leikkaaminen rinteessä
Rinteet ovat merkittäviä tekijöitä liukastumis- ja putoamisonnettomuuksissa. Tällaiset onnettomuudet voivat aiheuttaa vakavia henkilövahinkoja. Tämän leikkurin käyttäminen millä tahansa kaltevalla pinnalla vaatii erityistä varovaisuutta. Jos tunnet olosi epävarmaksi rinteessä, älä leikkaa sitä.

• Leikkaa rinteen poikki; älä koskaan leikkaa rinnettä ylös ja alas. Ole erittäin varovainen, kun muutat suuntaa rinteessä.
• Varo reikiä, uria, kuoppia, kiviä tai muita piilossa olevia esineitä. Ne voivat aiheuttaa odottamattoman liukastumisen tai putoamisen.
• Älä leikkaa märällä ruoholla tai liian jyrkillä rinteillä. Huono jalansija voi aiheuttaa liukastumis- ja putoamisonnettomuuden.
• Älä leikkaa pudotusten, ojien tai pengerten lähellä.
  Voit menettää jalansijasi tai tasapainosi.

Lapset
Traagisia onnettomuuksia voi sattua, jos käyttäjä ei ole valpas lasten läsnäolon suhteen. Lapset ovat usein kiinnostuneita leikkurista ja leikkaustoiminnasta. Älä koskaan oleta, että lapset pysyvät siellä, missä viimeksi näit heidät.

• Pidä lapset poissa leikkuualueelta ja vastuullisen aikuisen valvonnassa, joka ei ole käyttäjä.
• Pysy valppaana ja pysäytä kelaleikkuri, jos lapsi tulee alueelle.
• Älä koskaan anna lasten päästä koneen lähelle.
• Ole erityisen varovainen lähestyessäsi sokeita kulmia, pensaita, puita tai muita esineitä, jotka voivat estää näkymäsi lapseen.

Huolto

• Pidä kaikki mutterit ja pultit tiukalla.
• Älä koskaan peukaloi turvalaitteita. Tarkista säännöllisesti, että nämä laitteet ovat paikoillaan ja asianmukaisessa toimintakunnossa.
• Pidä kelaleikkuri vapaana ruohosta, lehdistä tai muusta roskasta.
• Jos osut vieraaseen esineeseen, pysäytä ja tarkasta kelaleikkuri. Korjaa tarvittaessa ennen uudelleenkäynnistystä.
• Leikkurin terät ovat teräviä. Kääri terät tai käytä käsineitä käsitellessäsi niitä.
• Huolla tai vaihda turvallisuus- ja ohjetarrat tarpeen mukaan.

Turvallisuussymbolit

Seuraavassa taulukossa on kuvattu ja selitetty turvallisuussymboleja, jotka voivat esiintyä tässä tuotteessa. Lue, ymmärrä ja noudata kaikkia koneessa olevia ohjeita ennen kokoamista ja käyttöä.

Symbolit	Kuvaukset	Symbolit	Kuvaukset
	LUE KÄYTTÖOHJE(ET) – Lue, ymmärrä ja noudata kaikkia käyttöohjeissa olevia ohjeita ennen kokoamista ja käyttöä.		Varo kiviä ja muita vieraita esineitä, jotka voivat lentää laitteesta.
	TURVALLISUUSVAROITUS – Ilmaisee varotoimenpiteen, varoituksen tai vaaran.		Liukastumisvaara rinteessä – Ole erityisen varovainen leikatessasi rinteissä liukastumis- ja putoamisonnettomuuksien välttämiseksi.
	Leikkaus-/raajojen menetysvaara – Pidä jalat loitolla pyörivistä teristä.		Pidä sivulliset ja lapset turvallisen etäisyyden päässä.
	Terävät terät voivat katkaista sormet ja varpaat. Pysy loitolla leikkuualueelta.		Leikkaus-/raajojen menetysvaara – Pidä kädet loitolla pyörivistä teristä.

Tunne kelaleikkurisi

Lue käyttöohje ja turvallisuusohjeet huolellisesti ennen kelaleikkurin käyttöä. Vertaile alla olevaa kuvaa kelaleikkuriin, jotta tutustut eri hallintalaitteiden ja säätöjen sijaintiin. Säilytä tämä käyttöohje myöhempää tarvetta varten.

1. Vaahtomuovikahva
2. Yläkahvan runko
3. Kahvan suojuksen nupit (4)
4. Kahvan suojus
5. Alakahvan tanko (2)
6. Etupyörä (2)
7. Leikkurin kotelo
8. Takapyörä (2)
9. Korkeuden säätövipu (2)
10. Nostokahva
11. Terästerät
12. Keskikahvan runko
13. Kuusiokoloavain

Tekniset tiedot

Roottori	5 terästerää	Pyörän koko	Edessä: 10 tuumaa (25 cm) Takana: 6 tuumaa (15 cm)
Leikkuuleveys	18 tuumaa (45,8 cm)
Leikkuukorkeudet	1,1 tuumaa – 3,2 tuumaa (2,7 cm – 8,2 cm)	Korkeuden säätö	5-portainen manuaalinen korkeuden säätö
Paino	34,6 paunaa (15,7 kg)

Pakkauksen purkaminen

Pakkauksen sisältö:

• Kelaleikkurin runko etupyörillä
• Takapyörät (2)
• Takapyörän pultti + aluslevy (2)
• Kuusiokoloavain
• Yläkahvan runko
• Keskikahvan runko
• Alakahvan tanko (2)
• Kahvan suojus
• Kahvan suojuksen nupit (4)
• Kahvan suojuksen pultit (4)
• Käyttöohjeet rekisteröintikortilla

1. Poista kelaleikkuri varovasti pakkauksesta ja tarkista, että kaikki yllä mainitut osat ovat mukana.
2. Tarkista tuote huolellisesti varmistaaksesi, ettei kuljetuksen aikana ole tapahtunut rikkoutumista tai vahinkoa. Jos löydät vaurioituneita tai puuttuvia osia, ÄLÄ palauta laitetta kauppaan. Soita Snow Joe® + Sun Joe® -asiakaspalvelukeskukseen numeroon 1-866-SNOWJOE (1-866-766-9563).
   HUOMAUTUS: Älä hävitä lähetyslaatikkoa ja pakkausmateriaalia ennen kuin olet valmis käyttämään uutta kelaleikkuriasi. Pakkaus on valmistettu kierrätettävistä materiaaleista.
   Hävitä nämä materiaalit paikallisten määräysten mukaisesti.

   Laitteet ja pakkausmateriaalit eivät ole leluja. Älä anna lasten leikkiä muovipusseilla, folioilla tai pienillä osilla. Nämä esineet voidaan niellä ja aiheuttaa tukehtumisvaaran!

Kokoaminen

Takapyörän kokoaminen

1. Kohdista toinen takapyörä leikkurin rungon päässä olevaan reikään ja yhdistä takapyörän aluslevyllä + pultilla, kuten kuvassa (kuva 1).


2. Kiinnitä pultti mukana toimitetulla kuusiokoloavaimella (kuva 2).


3. Toista yllä olevat ohjeet toiselle pyörälle.

Kahvan kokoaminen

1. Aseta kahvan osat ylösalaisin, kuten kuvassa, kokoamisen helpottamiseksi. Varmista, että ylemmän kahvan rungon kaari osoittaa alaspäin. Työnnä ylemmän kahvan rungon pää keskimmäiseen kahvan runkoon ja keskimmäisen kahvan rungon pää alempaan kahvan tankoon. Kohdista reiät suunnilleen (kuva 3).


2. Liu'uta kahvan suojus paikalleen alhaalta. Kohdista reiät ja liu'uta kahvan suojuksen pultti jokaisen reiän läpi sisäpuolelta (kuvat 4–5).



3. Kohdista kahvan suojuksen nuppi pulttiin ja kiristä sitten käsin. Toista jäljellä oleville kolmelle pultille (kuva 6).
   HUOMAUTUS: Varmista, että kaikki pultit ja nupit on kiinnitetty.


Kahvan asentaminen

1. Irrota sokkanaulat leikkurin rungon molemmilla puolilla olevista pylväistä (kuva 7).


2. Asenna kahva leikkurin runkoon työntämällä pylväät molemmilta puolilta alempien kahvan tankojen päissä oleviin reikiin (kuva 8). HUOMAUTUS: Kahvan jalat saattavat vaatia jonkin verran voimaa, jotta ne mahtuvat pylväiden päälle.


3. Aseta sokkanaulat takaisin alkuperäisiin uriin molemmilla puolilla olevissa pylväissä kahvan kiinnittämiseksi (kuva 9).


Käyttö

Leikkuukorkeuden säätö

1. 18 tuuman (45,8 cm) kelaleikkurin leikkuukorkeutta voidaan säätää 1,1 tuumasta 3,2 tuumaan (2,7–8,2 cm) siirtämällä 5-asentoiset korkeudensäätövivut haluttuun asetukseen. Korkeudensäätövivut sijaitsevat takapyörien vieressä.
2. Aseta leikkuri alimpaan leikkuuasentoon pitämällä leikkuria nostokahvasta ja vetämällä säätövipuja molemmilta puolilta yksi kerrallaan ja asettamalla ne asentoon A (kuva 10).
3. Aseta leikkuri korkeimpaan leikkuuasentoon pitämällä leikkuria nostokahvasta ja siirtämällä säätövipuja molemmilta puolilta asentoon B (kuva 10).
   HUOMAUTUS: Molempien säätövipujen TÄYTYY olla samassa asennossa (korkeudessa).


4. Muut leikkuukorkeudet saavutetaan siirtämällä säätövipuja korkeimman ja alimman asennon välisiin asetuksiin.

Puhtaan leikkauksen varmistaminen

Terästerät ovat erittäin teräviä. Loukkaantumisen välttämiseksi käytä käsineitä säätöjä tehdessäsi. Pidä sormet etäällä leikkuukelan terien ja kiinteän terän välisestä rajapinnasta.
HUOMAUTUS: Vaikka terät on esisäädetty ennen tehtaalta lähtöä, on suositeltavaa tarkistaa säätö ennen ensimmäistä käyttökertaa.
HUOMAUTUS: Kuljetuksen aikana tapahtuvat tärinät voivat aiheuttaa terien virheellisen kohdistuksen, mikä usein johtaa siihen, että terät ovat liian löysällä tai liian tiukalla. Tämä johtaa karkeaan, epätasaiseen leikkaukseen tai tekee leikkurista vaikean työntää (kuva 11).

1. Varmistaaksesi, että terät koskettavat, aseta leikkuri tukevalle tasaiselle alustalle ja aseta palat takapyörien eteen, jotta leikkuri ei liiku testauksen aikana.
   Nosta leikkuukorkeus korkeimpaan asetukseen pääsyn helpottamiseksi.
2. Kun leikkuri lepää kaikilla neljällä pyörällä, käännä leikkuukelaa hitaasti nostamalla sitä ylöspäin, yksi terä kerrallaan, täyden kierroksen tai kaksi. Jos kuulet raapimista tai tunnet vastusta, terät koskettavat toisiaan ja ne on säädettävä (kuva 12).


3. Noudata ohjeita leikkurin terän säätämiseksi.
4. Tarkistaaksesi, leikkaako leikkuri oikein, käännä leikkuri kyljelleen.
5. Aloita maata lähellä olevasta päästä ja syötä paperiliuska leikkuukelan terän ja kiinteän terän väliin pitäen paperin tasaisesti kiinteää terää vasten. Noin puolen tuuman liuskan tulisi näkyä kiinteän terän ulkopuolella.
6. Kierrä leikkuukelaa hitaasti kohti kiinteää terää ja tarkkaile, leikkaako paperi, kun ensimmäinen leikkuukelan terä ohittaa (kuva 13).


Leikkurin terien säätäminen

1. Leikkuupalkin kumpaakin päätä voidaan säätää erikseen.
2. Leikkuupalkin terä, joka sijaitsee kelan alla, voi kääntyä. Kaksi säätöruuvia, jotka sijaitsevat leikkurin takana, siirtävät leikkuupalkin pois teristä, kun niitä käännetään vastapäivään, ja lähemmäs teriä, kun niitä käännetään myötäpäivään (kuva 15).

   Älä kiristä säätöruuveja liikaa, koska se voi vahingoittaa leikkuupalkkia. Molempien ruuvien on oltava tiukalla lopullisessa säädössä.



3. Löysää teriä käyttämällä mukana toimitettua kuusiokoloavainta ja kääntämällä molempia säätöruuveja yhtä paljon vastapäivään.
4. Kiristä teriä kiristämällä molempia ruuveja yhtä paljon kääntämällä niitä myötäpäivään.
   HUOMAUTUS: Jos sinulla on kysyttävää, soita Snow Joe® + Sun Joe® -asiakaspalveluun numeroon 1-866-SNOWJOE (1-866-766-9563) saadaksesi apua.
5. Kun leikkurin terät on säädetty oikein ja niiden kohdistus on varmistettu, voit nyt jatkaa kelaleikkurin käyttöä. Kohdista leikkuureitin osoitusnuoli aiemmin leikatun reitin kanssa.

Leikkuuohjeita

Noudata 1/3-sääntöä
1/3-sääntö on avain nautinnolliseen leikkuukokemukseen ja terveeseen nurmikkoon.

1. Sinun tulee leikata nurmikko säännöllisesti, vähintään kerran viikossa, kasvukauden aikana.
2. Noudata nurmikon tarkkailua ja varo poistamasta enempää kuin 1/3 nurmen kokonaiskorkeudesta missään leikkuukerrassa, eikä koskaan enempää kuin 1 tuuma kerrallaan (kuva 16).


3. Tämän säännön noudattaminen stimuloi nurmen juurien kasvua, ylläpitää sen terveyttä ja edistää sen luonnollista kykyä syrjäyttää ei-toivotut rikkakasvit.

Korkea ruoho vaatii asteittaista leikkaamista

1. Erittäin korkealle ruoholle aseta leikkuukorkeus leikkurin maksimiasetukseen ensimmäistä leikkauskertaa varten ja aseta se sitten haluttuun korkeuteen ja leikkaa toisen tai kolmannen kerran (kuva 17).



2. Liian suuren osan nurmen korkeuden poistaminen, erityisesti kesän kuumuudessa, voi aiheuttaa juurishokin ja heikentää nurmikkoa; korkeuden alentaminen peräkkäisillä leikkuukerroilla kahden tai useamman päivän aikana voi välttää tämän vahingon ja ylläpitää nurmen terveyttä.
3. Jos nurmikko on kasvanut liikaa (yli 4 tuumaa), voi olla tarpeen käyttää raivaussahaa ylimääräisen nurmimassan poistamiseen ennen normaalin korkeuden leikkaamisen jatkamista.
   HUOMAUTUS: Älä peitä nurmikon pintaa paksulla leikkuujätteellä. Harkitse ruohonkeräysjärjestelmän käyttöä ja kompostin aloittamista.

Leikkurin kuljettaminen
Normaalin käytön aikana teräkela pyörii aina, kun leikkurin etupyörät pyörivät. Siirrä leikkuria turvallisesti paikasta toiseen ilman, että teräkela pyörii, yksinkertaisesti kääntämällä kahva kelan yli ja työntämällä leikkuria vastakkaiselta puolelta. Leikkurin työntäminen tällä tavalla (kuljetustila) estää teräkelan pyörimisen (kuva 18).

Hoito + Huolto

1. Leikkurin moitteettoman toiminnan varmistamiseksi tarvitaan vain vähän huoltoa.
2. Vältä leikkurin tai terien vaurioitumista ja pidä leikattava alue vapaana roskista.
3. Parhaan tuloksen saavuttamiseksi levitä säännöllisesti voiteluainetta leikkurin leikkauspinnoille, leikkuukelan akselille ja pyörille.

Terien teroittaminen

1. Levitä ohut kerros hiomamassaa kelan terien etureunaan.
2. Säädä leikkuupalkki siten, että terä on kevyessä mutta kiinteässä kosketuksessa koko palkin leveydeltä.

   Älä kiristä säätöruuveja liikaa, sillä se voi vahingoittaa leikkuupalkkia. Kiristä molemmat ruuvit lopullisen säädön aikana.
3. Käännä kelan teriä, kunnes leikkuupalkin terän etureuna on kiillotettu.

Puhdista hiomamassa tai roskat leikkuupalkin terästä, kelan terästä, hammaspyöristä ja kynsiistä.
HUOM: Käytä teollisuus- tai venttiilihiomamassaa, jonka karkeus on 100–240.
HUOM: Voitele akseli ja hammaspyörä kevyellä kerroksella pyöränlaakerirasvaa.

Puhdistus ja varastointi

1. Puhdista koneen ulkopuoli huolellisesti pehmeällä harjalla ja liinalla ennen varastointia. Älä käytä vettä, liuottimia tai kiillotusaineita.
2. Käännä leikkuri kyljelleen teräalueen puhdistamiseksi.

   Älä laita käsiäsi leikkausalueen sisään tai lähelle. Jos ruohonleikkuujätteet ovat tiivistyneet teräalueelle, poista ne puu- tai muovipuhdistustyökalulla, joka soveltuu terän puhdistukseen.
3. Säilytä leikkuri kuivassa paikassa. Älä aseta muita esineitä leikkurin päälle varastoinnin aikana.

Huoltovinkkejä
Kelaleikkurit ovat suhteellisen vähän huoltoa vaativia. Johdonmukaisen leikkaamisen varmistamiseksi noudata alla olevia ohjeita:

• Pidä leikkuupalkki aina oikein säädettynä. Katso tarkemmat ohjeet käyttöohjeesta.
• Puhdista ja voitele leikkuureunat säännöllisesti kevyellä suihkeöljyllä.

Kelaleikkureilla on vaikeuksia leikata pitkiä rikkaruohoja, kuten voikukkia, ja ne usein taipuvat sen sijaan, että leikkaisivat tällaisia rikkaruohoja. Leikkaa usein tämän estämiseksi.

Huolto ja tuki

Jos Sun Joe® MJ1800M -kelaleikkurisi vaatii huoltoa, soita Snow Joe® + Sun Joe® -asiakaspalvelukeskukseen numeroon 1-866-SNOWJOE (1-866-766-9563).

Malli- ja sarjanumerot

Kun otat yhteyttä yritykseen tai tilaat osia uudelleen, sinun on ilmoitettava tuotteesi malli- ja sarjanumerot. Ne löytyvät kelaleikkurin koteloon kiinnitetystä tarrasta. Kopioi nämä numerot alla olevaan tilaan.
