Ion Block Rocker XL - Panduan Sistem Speaker Nirkabel

Pendahuluan

Terima kasih telah membeli Block Rocker^® XL. Di ION, hiburan Anda sama pentingnya bagi kami seperti halnya bagi Anda. Itulah sebabnya kami merancang produk kami dengan satu hal dalam pikiran—untuk membuat hidup Anda lebih menyenangkan dan lebih nyaman.

Catatan: Sebelum Anda pertama kali menggunakan produk, harap isi penuh baterai. Unit Anda sengaja dikirim dengan daya baterai yang berkurang untuk memastikan pengiriman yang aman.

Gunakan kabel daya yang disertakan untuk menghubungkan unit ke stopkontak dan biarkan mengisi daya hingga 10 jam. Ini membantu memastikan umur terpanjang untuk baterai Anda.

Isi Kotak

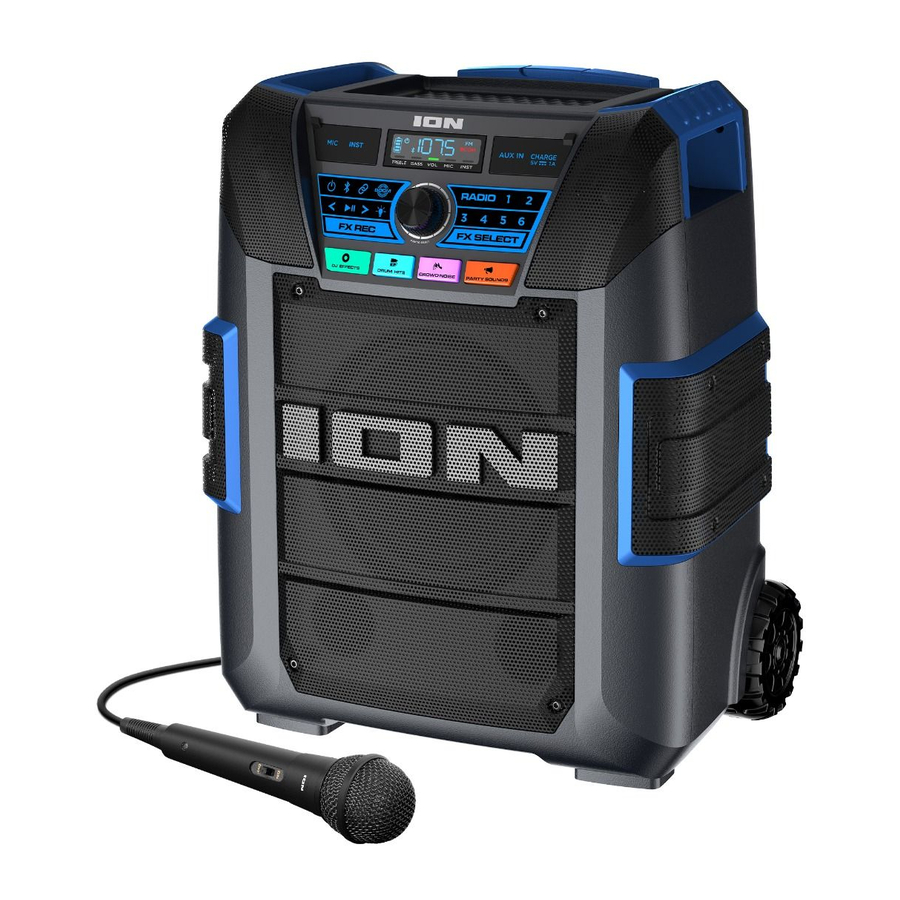

Block Rocker^® XL
Kabel Daya (IEC320 C13, 6 kaki / 183 cm)
Mikrofon dengan Kabel (8 kaki / 250 cm)
Panduan Memulai Cepat

Baterai Isi Ulang

Baterai timbal-asam isi ulang adalah jenis yang sama yang digunakan pada mobil. Seperti halnya baterai mobil Anda, cara Anda menggunakan baterai ini memiliki dampak yang signifikan pada masa pakainya. Dengan penggunaan dan perawatan yang tepat, baterai timbal-asam dapat bertahan selama bertahun-tahun. Berikut adalah beberapa rekomendasi untuk mendapatkan umur terpanjang dari baterai internal.

Penggunaan dan Perawatan di Luar Ruangan

Meskipun Block Rocker^® XL tahan air dan mampu menahan percikan air, harap tinjau tips di bawah ini untuk mendapatkan kinerja terbaik dari Block Rocker^® XL:

• Block Rocker ® XL hanya boleh digunakan di luar ruangan dengan stopkontak atau kabel ekstensi yang dinilai untuk penggunaan di luar ruangan.
• Bawa Block Rocker ® XL ke dalam ruangan selama cuaca ekstrem.
• Harap jangan letakkan Block Rocker ® XL di air yang menggenang.
• Harap jangan sambungkan adaptor daya ke Block Rocker pastikan input daya, adaptor daya, dan stopkontak semuanya benar-benar kering sebelum membuat sambungan apa pun.
•
  Simpan perangkat yang tidak tahan air (ponsel, pemutar musik, dll.) di tempat yang kering di mana mereka tidak akan terpengaruh oleh air dan menyebabkan risiko sengatan listrik.

Pengaturan Cepat

1. Pastikan semua item yang tercantum dalam Isi Kotak di awal panduan ini disertakan dalam kotak.
2. Baca Panduan Keselamatan & Garansi sebelum menggunakan produk.
3. Pastikan Anda telah mengisi penuh baterai sebelum penggunaan pertama untuk masa pakai baterai maksimum.
4. Nyalakan Block Rocker ® XL.
5. Hubungkan pemutar musik Anda dengan kabel audio atau Bluetooth ®.
6. Sesuaikan volume pada pemutar musik dan pada Block Rocker ® XL sesuai kebutuhan.
7. Matikan Block Rocker ® XL saat tidak digunakan.

Diagram Koneksi

Item yang tidak tercantum di bawah Pendahuluan > Isi Kotak dijual terpisah.

Fitur

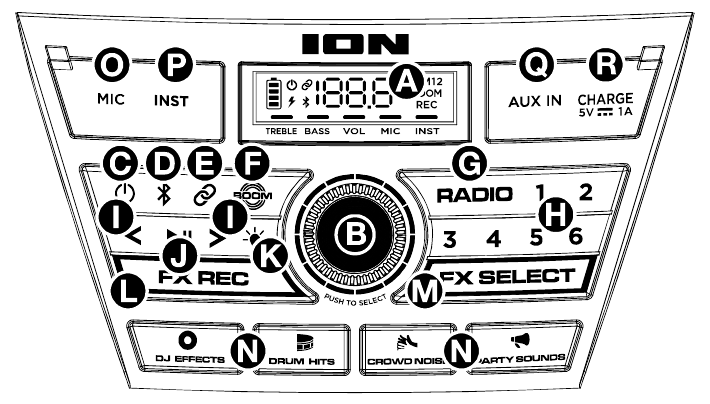

Panel Depan

1. Display (Layar): Menampilkan informasi terkait operasi saat ini. Lihat Fitur > Ikon Layar untuk informasi lebih lanjut.
2. Control Knob (Kenop Kontrol): Tekan untuk beralih antara mengontrol volume sumber musik (Bluetooth^®, Aux, atau Radio), input mic, atau input/FX instrumen, atau Treble dan Bass EQ, seperti yang ditunjukkan pada layar. Putar kenop untuk menambah atau mengurangi pengaturan yang dipilih.
3. Power Button (Tombol Daya): Tekan dan tahan untuk menghidupkan atau mematikan Block Rocker^® XL.
4. Bluetooth^® Button (Tombol Bluetooth): Tekan untuk memasangkan ke perangkat Bluetooth^® atau memutuskan sambungan perangkat Bluetooth^® yang dipasangkan dan masuk ke mode Aux. Tekan dua kali untuk memutuskan sambungan perangkat Bluetooth^® yang dipasangkan dan mencari perangkat lain. Lihat Operasi > Memasangkan dengan Perangkat Bluetooth^® untuk informasi lebih lanjut. Tekan dan tahan untuk menghidupkan atau mematikan perintah suara.
5. Link: Tekan dan tahan tombol ini untuk memulai penautan stereo ke Block Rocker^® XL lain. Kemudian, ulangi proses ini pada speaker kompatibel lainnya. Untuk memutuskan tautan antara kedua speaker, tekan dua kali tombol Link. Lihat Operasi > Menautkan Dua Speaker untuk informasi lebih lanjut.
6. BOOM Button (Tombol BOOM): Tekan untuk secara bersamaan meningkatkan EQ bass dan volume serta mengaktifkan pertunjukan cahaya yang berdenyut sesuai irama musik.
7. Radio Button (Tombol Radio): Tekan untuk mengatur radio ke FM1 atau FM2, atau mematikan radio.
8. Presets: Dalam Mode Radio, tekan tombol-tombol ini untuk memilih stasiun preset yang sebelumnya disimpan. Untuk menyimpan stasiun saat ini sebagai preset, tekan dan tahan tombol-tombol ini. Lihat Operasi > Menggunakan Radio untuk mempelajari lebih lanjut.
9. Tune/Track: Tekan untuk mencari stasiun radio atau pergi ke trek sebelumnya/berikutnya pada perangkat yang terhubung melalui Bluetooth^®. Untuk "mencari" (melompat ke stasiun radio berikutnya yang tersedia), tahan salah satu tombol selama beberapa detik.
10. Play/Pause (Putar/Jeda): Tekan untuk memutar atau menjeda trek dari perangkat Bluetooth^® yang terhubung.
11. Lights (Lampu): Tekan untuk beralih di antara mode lampu.
    • Solid Mode (Mode Solid): Setiap tombol akan tetap menyala dengan warna tertentu dan tidak berubah. Keempat bantalan FX akan memiliki warna yang berbeda. Tombol Boom^™ akan menyala pada 20% kecuali jika ditekan, maka akan menyala penuh.
    • Beat Sync (Sinkronisasi Irama): Lampu akan berkedip sesuai irama audio yang diputar melalui speaker.
    • Off (Mati): Lampu mati kecuali tombol yang ditekan. Jika Tombol Boom^™ ditekan saat unit dalam mode lampu mati, semua lampu akan berubah menjadi kecerahan 100% hingga tombol dilepaskan.
12. FX REC: Tekan untuk merekam hingga 30 detik efek suara Anda sendiri. Setelah ikon REC mulai berkedip, tekan dan tahan bantalan FX untuk mulai merekam dari sumber suara apa pun (seperti Bluetooth^®, radio, atau Input) saat bantalan ditahan. Setelah direkam, tekan bantalan FX untuk memicu suara Anda. Tekan dan tahan tombol ini dan tekan bantalan FX untuk menghapus suara yang direkam. Volume yang lebih tinggi dari input Anda akan menghasilkan rekaman suara berkualitas lebih tinggi. Saat menggunakan mikrofon untuk merekam sampel, arahkan mikrofon menjauh dari speaker untuk menghindari umpan balik.
13. FX SELECT: Tekan untuk mengubah suara pada setiap Bantalan FX. Setelah Bantalan FX menyala putih, tekan masing-masing untuk menelusuri semua efek suara. Setelah Anda menemukan efek suara yang Anda sukai, tekan tombol ini lagi untuk menguncinya. Untuk kembali ke suara default, tekan dan tahan tombol ini. Lihat Operasi > Menggunakan Bantalan FX untuk mempelajari lebih lanjut.
14. FX Pads (Bantalan FX): Tekan bantalan ini untuk memicu efek suara. Tekan Kenop Kontrol dan pilih INST untuk menyesuaikan volume FX. Lihat Lampiran > Efek Suara untuk daftar lengkap suara.
15. Microphone Input (Input Mikrofon) (1/4" [6.35 mm], tidak seimbang): Sambungkan mikrofon ke input mono ini. Tekan Kenop Kontrol dan pilih MIC untuk menyesuaikan volume mikrofon.
16. Instrument Input (Input Instrumen) (1/4" [6.35 mm], tidak seimbang): Sambungkan instrumen seperti gitar listrik ke input mono ini. Tekan Kenop Kontrol dan pilih INST untuk menyesuaikan volume instrumen.
17. Aux Input (Input Aux) (1/8" [3.5 mm], seimbang): Input stereo ini dapat digunakan untuk menghubungkan pemutar CD, pemutar MP3, atau sumber audio lainnya. Untuk mendengar sinyal ini, putuskan sambungan Bluetooth^® dan masuk ke Mode Aux dengan menekan tombol Bluetooth^®.
18. USB Charging Port (Port Pengisian Daya USB): Sambungkan kabel pengisi daya perangkat Anda di sini untuk mengisi dayanya. Pengisian daya USB hanya berfungsi saat daya unit dihidupkan.

Ikon Layar

• Charging Indicator (Indikator Pengisian Daya) ():
  • Saat kabel daya terhubung, pergerakan segmen baterai menunjukkan bahwa baterai sedang diisi.
  • Saat kabel daya terputus, segmen baterai menunjukkan level baterai.
  • Saat level baterai rendah, segmen baterai bawah akan berkedip.
  • Jika tombol panel depan tidak ditekan dalam 60 detik, indikator level baterai akan mati (untuk menghemat energi). Indikator level baterai akan muncul kembali saat tombol apa pun ditekan. Juga, ketika baterai mencapai segmen ikon baterai terendah, indikator level baterai akan menyala kembali.
• Power Icon (Ikon Daya) (): Ikon daya akan menyala saat Block Rocker^® XL dihidupkan. Ikon daya tidak akan menyala saat Block Rocker^® XL dimatikan.
• Lightning Bolt Icon (Ikon Petir) (): Ikon petir akan menyala saat kabel daya terhubung ke daya dinding.
• Link Icon (Ikon Tautan) (): Ikon Tautan akan menyala saat ditautkan ke speaker lain. Ikon Tautan akan mati saat speaker tunggal digunakan. Lihat Operasi > Menautkan Dua Speaker di bawah ini untuk informasi lebih lanjut.
• Bluetooth^® Icon (Ikon Bluetooth) (): Ikon Bluetooth^® akan menyala saat perangkat dipasangkan ke Block Rocker^® XL.
• FM Icons (Ikon FM): Saat Radio Hidup, ini menunjukkan apakah dalam mode FM1 atau FM2.
• BOOM Icon (Ikon BOOM): Ikon BOOM akan menyala saat mode BOOM diaktifkan. Ikon akan mati saat fungsi dinonaktifkan.
• REC Icon (Ikon REC): Ikon REC akan berkedip saat tombol FX REC ditekan, menunjukkan bahwa Block Rocker^® XL sedang merekam dari sumber suara.
• Mic/Vol: Ikon-ikon ini menunjukkan fungsi saat ini dari Volume Control (Kontrol Volume).
• Radio Station (Stasiun Radio): Angka di tengah menunjukkan stasiun radio saat ini yang dipilih.

Operasi

Memasangkan dengan Perangkat Bluetooth^®

1. Pastikan speaker berada dalam jangkauan perangkat Bluetooth^® Anda (tidak lebih dari 100 kaki / 30.5 m).
2. Tekan tombol Bluetooth^® pada speaker.
3. Navigasikan ke layar pengaturan perangkat Bluetooth^® Anda. Kemudian temukan dan pilih Block Rocker^® XL. Jika perangkat Bluetooth^® Anda meminta kode pemasangan, masukkan 0000.
   Catatan: Jangan terhubung ke Block Rocker^® XL_BLE; ini dicadangkan khusus untuk terhubung ke aplikasi ION Sound XP. Jika Anda mengalami masalah dalam menghubungkan, pilih "Lupakan Perangkat Ini" pada perangkat Bluetooth^® Anda dan coba sambungkan lagi.
   Catatan: Jika Anda sebelumnya terhubung ke perangkat Bluetooth^® Anda, Block Rocker^® XL akan terhubung kembali secara otomatis.
   Tip: Tekan dan tahan tombol Bluetooth^® untuk mengaktifkan atau menonaktifkan perintah suara pemasangan Bluetooth^®.

Untuk memutuskan sambungan perangkat Bluetooth^® yang dipasangkan, tekan tombol Bluetooth^®, atau matikan Bluetooth^® dari pengaturan Bluetooth^® perangkat Anda. Ini juga akan masuk ke mode Aux. Tekan dua kali tombol Bluetooth^® untuk memutuskan sambungan perangkat Bluetooth^® yang dipasangkan dan mencari perangkat lain.

Kontrol Aplikasi

Untuk memastikan pengalaman terbaik dengan aplikasi, gunakan OS Android atau iOS terbaru pada perangkat Anda.

Ikuti langkah-langkah ini untuk mengunduh aplikasi gratis di perangkat Anda:

1. Buka Apple App Store atau Google Play di perangkat Anda. Kemudian, cari aplikasi ION Sound XP^TM.
2. Ikuti instruksi di layar untuk mengunduh dan menginstal aplikasi. Setelah diunduh, aplikasi ION Sound XP^TM akan muncul di layar beranda perangkat Anda.
3. Hubungkan perangkat Anda ke Block Rocker^® XL melalui Bluetooth^®. Lihat Memasangkan dengan Perangkat Bluetooth^® untuk mempelajari cara melakukannya.
4. Buka aplikasi ION Sound XP^TM. Jika diminta, izinkan aplikasi untuk mengakses Bluetooth^® dan Layanan Lokasi perangkat Anda.
5. Ketuk untuk memilih Add A Product (Tambahkan Produk) di layar. Aplikasi akan memindai dan menemukan Block Rocker^® XL.
   Jika Anda mengalami masalah dalam menghubungkan, ketuk Help with setting up? (Bantuan dengan pengaturan?) untuk tips tambahan.
6. Pilih ikon Block Rocker^® XL untuk pergi ke layar berikutnya, di mana Anda dapat menggunakan aplikasi untuk mengontrol berbagai fungsi speaker seperti:
   • Radio: Putar radio, ubah stasiun, dan edit preset.
   • EQ: Sesuaikan pemerataan speaker, dan aktifkan atau nonaktifkan Bass Boost.
   • Volume: Sesuaikan volume speaker dan volume mikrofon.
   • Voice Prompts (Perintah Suara): Aktifkan atau nonaktifkan perintah suara.
   • Link: Lihat instruksi untuk menautkan Block Rocker^® XL ke speaker kompatibel lainnya.
   • Support (Dukungan): Kunjungi ionaudio.com, hubungi Dukungan Teknis, dan lihat informasi Garansi dan Pertanyaan yang Sering Diajukan.

Menggunakan FX Pads

Tekan tombol FX Select untuk beralih antara delapan suara yang berbeda untuk masing-masing dari empat tombol FX: DJ Effects, Drum hits, Crowd Noises (Kebisingan Kerumunan), dan Party Sounds (Suara Pesta).

Tekan FX Pads untuk memicu setiap efek suara. Gunakan efek Drum dan DJ untuk meningkatkan pesta dansa Anda, efek Crowd (Kerumunan) untuk menyemangati kerumunan di pertandingan besar, atau bersenang-senang dengan efek suara Party (Pesta). Lihat bagan di Lampiran > Sound FX untuk daftar lengkap suara.

Menghubungkan Dua Speaker (stereo)

1. Pastikan untuk memutuskan sambungan perangkat Bluetooth^® apa pun sebelum mencoba menghubungkan dua speaker.
2. Tekan dan tahan tombol ini untuk memulai penghubungan stereo ke speaker kompatibel lainnya. Kemudian, ulangi proses ini pada speaker lainnya. Lihat ionaudio.com untuk daftar speaker yang kompatibel.
3. Setelah tautan dibuat, LINK akan muncul di Display (Layar). Pilih unit mana yang akan menjadi speaker utama dengan menekan tombol Bluetooth^®-nya. Gunakan speaker ini untuk memasangkan dengan perangkat Bluetooth^® atau memilih stasiun radio. Speaker utama akan memutar audio saluran kiri, dan speaker sekunder akan memutar audio saluran kanan.

Untuk memutuskan tautan antara kedua speaker, tekan dua kali tombol Link.

Menggunakan Radio

Memilih stasiun radio:

1. Tekan tombol Radio untuk memilih FM1 atau FM2.
2. Tekan salah satu tombol Tune/Track untuk memilih stasiun radio.
   Untuk "mencari" (melompat ke stasiun berikutnya yang tersedia), tahan salah satu tombol selama beberapa detik hingga mulai mencari stasiun.
   Catatan: Jeda pemutaran dari atau nonaktifkan Bluetooth^® sepenuhnya sebelum menggunakan radio untuk mencegah kedua sinyal audio aktif pada saat yang sama.

Menyimpan stasiun radio sebagai preset:

1. Tekan tombol Radio untuk memilih FM1 atau FM2.
2. Tekan salah satu tombol Tune/Track untuk memilih stasiun radio.
3. Tekan dan tahan tombol Preset untuk menetapkan stasiun saat ini ke nomor preset tersebut. Layar akan menampilkan "SAV" untuk menunjukkan bahwa stasiun telah disimpan.

Memanggil preset stasiun radio yang disimpan:

1. Tekan tombol Radio untuk memilih FM1 atau FM2.
2. Tekan tombol Preset untuk memilih stasiun preset yang sebelumnya disimpan.

Untuk mematikan radio, tekan tombol Radio hingga diatur ke Off (Mati).

Pemecahan Masalah

Jika unit tidak mengisi daya, pastikan kabel daya terhubung dengan benar ke input daya dan stopkontak.

Jika suara terdistorsi, coba turunkan kontrol volume sumber suara, alat musik, atau mikrofon Anda. Juga, coba kurangi volume keseluruhan Block Rocker^® XL menggunakan kenop Volume.

Jika ada terlalu banyak bass, coba sesuaikan nada atau kontrol EQ pada sumber suara Anda untuk menurunkan level bass. Ini akan memungkinkan Anda untuk memutar musik lebih keras sebelum terjadi clipping (distorsi).

Jika ada suara siulan bernada tinggi saat menggunakan mikrofon, ini mungkin umpan balik. Arahkan mikrofon menjauh dari speaker.

Jika Anda tidak dapat mendengar mikrofon di atas volume musik, kecilkan volume musik dari sumber Anda.

Jika Anda tidak dapat memutar musik dari flash drive, port USB hanya untuk mengisi daya perangkat USB.

Jika Anda tidak dapat menghubungkan perangkat audio Anda ke Block Rocker^® XL melalui Bluetooth^®:

• Dekatkan perangkat audio Anda (mis., ponsel cerdas atau tablet) dan Block Rocker^® XL sedekat mungkin saat mencoba menghubungkan. Pastikan perangkat audio dan Block Rocker^® XL tidak terhalang oleh dinding, furnitur, dll.
• Atur ulang koneksi Bluetooth^® pada Block Rocker^® XL untuk memutuskan Block Rocker^® XL dari perangkat audio lain dan mulai ulang proses pencarian. Jika ini tidak langsung berhasil, matikan Block Rocker^® XL lalu hidupkan kembali. Lihat Memasangkan dengan Perangkat Bluetooth^® untuk informasi lebih lanjut.
• Atur ulang koneksi Bluetooth^® pada perangkat audio Anda dengan mematikan dan menghidupkan kembali Bluetooth^®. Anda dapat menemukan ini di bawah menu Bluetooth^® di Pengaturan untuk ponsel Anda atau perangkat audio lainnya.
  Jika ini tidak berhasil, dan Anda telah terhubung ke Block Rocker^® XL sebelumnya, temukan Block Rocker^® XL dalam daftar perangkat yang tersedia atau sebelumnya terhubung di menu Bluetooth^® perangkat audio Anda, ketuk ikon "roda gigi" atau "i" yang terletak di sebelahnya dan kemudian pilih Unpair (Batalkan Pemasangan) atau Forget (Lupakan). Matikan Block Rocker^® XL dan hidupkan kembali dan coba pasangkan lagi setelah muncul kembali di daftar perangkat yang tersedia.
  Catatan: Jika Block Rocker^® XL telah dipasangkan ke perangkat audio lain baru-baru ini yang masih dalam jangkauan, Anda mungkin perlu mengulangi proses ini dengan perangkat audio tersebut untuk memutuskan sambungan sepenuhnya.

Jika Anda mengalami gangguan audio saat memutar musik dari perangkat Bluetooth^®, ini mungkin terjadi karena unit Anda mencoba terhubung ke speaker lain. Ini dapat terjadi jika Anda mematikan speaker yang terhubung ke unit Anda atau jika Anda baru saja menghidupkan unit Anda dan berada dalam mode Stereo-Link. Untuk menghentikan gangguan audio, keluar dari mode Stereo-Link dengan menekan dua kali tombol Link. Atau, Anda dapat menunggu unit Anda terhubung ke speaker Block Rocker^® XL lain jika ada yang berada dalam jangkauan.

Jika Anda ingin menghentikan speaker Anda dari terhubung secara otomatis saat Anda menghidupkannya, pastikan Anda menekan dua kali tombol Link untuk keluar dari mode Stereo-Link sebelum Anda mematikannya.

Dukungan

Untuk informasi terbaru tentang produk ini (dokumentasi, spesifikasi teknis, persyaratan sistem, informasi kompatibilitas, dll.) dan pendaftaran produk, kunjungi ionaudio.com.

Untuk dukungan produk tambahan, kunjungi ionaudio.com/support.

.
