Manual Sistem PA Bluetooth Ion Total PA Ultra dengan Lampu

Isi

1 Pendahuluan
- 1.1 Isi Kotak
- 1.2 Dukungan
2 Pengaturan Cepat
- 2.1 Diagram Koneksi
- 2.2 Pemasangan Penyangga Speaker
3 Fitur
4 Operasi
- 4.1 Memasangkan Perangkat Bluetooth
- 4.2 Menghubungkan Dua Speaker
5 Pemecahan Masalah
6 Spesifikasi Teknis
- 6.1 Merek Dagang & Lisensi
7 Referensi
8 Unduh manual
9 Dalam Bahasa Lain

Pendahuluan

Pastikan semua item yang tercantum dalam Isi Kotak disertakan dalam kotak. Cari di dalam kotak di bawah lembaran busa untuk kaki karet penyangga speaker, kenop pemasangan penyangga speaker, kabel daya, dan mikrofon.
Baca buklet instruksi keselamatan sebelum menggunakan produk.
Pelajari Diagram Koneksi.
Pastikan semua perangkat input seperti mikrofon, pemutar CD, atau pemutar media digital dimatikan dan pengaturan volume diatur ke "nol."
Hubungkan semua perangkat seperti yang ditunjukkan.
Nyalakan semuanya dalam urutan berikut:
- sumber input audio (yaitu mikrofon, instrumen, pemutar CD)
- Total PA Ultra
Saat mematikan, selalu balikkan operasi ini:
- Total PA Ultra
- perangkat input apa pun

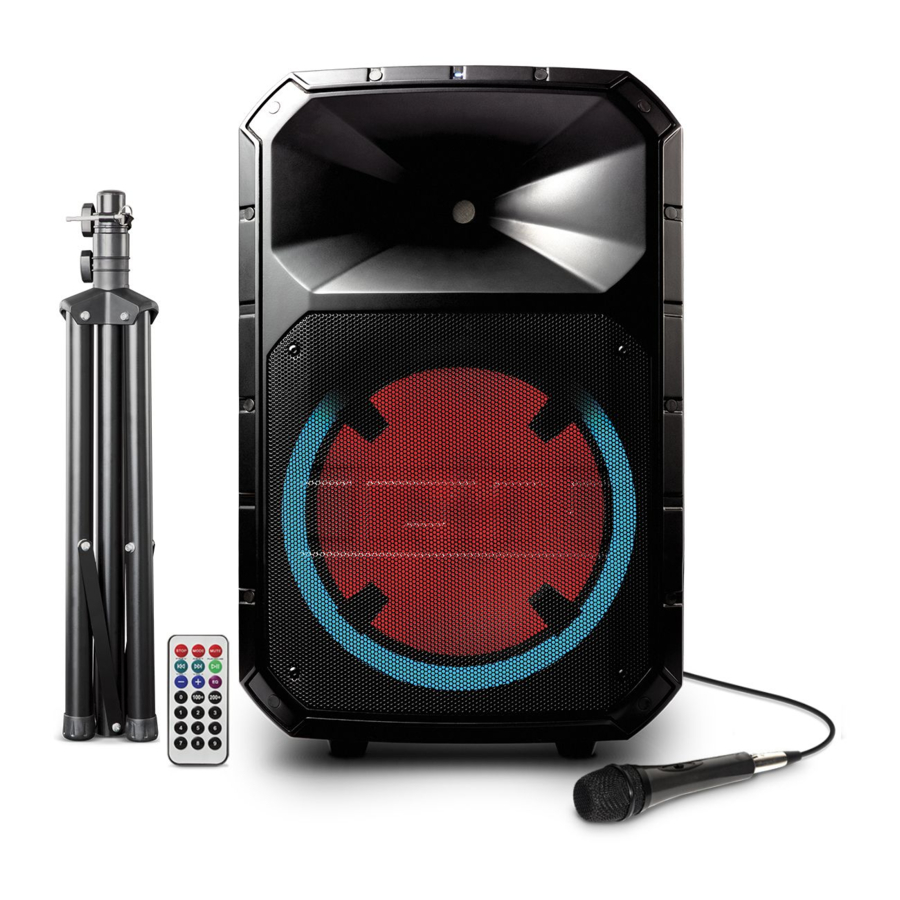

Isi Kotak

Total PA Ultra
Mikrofon dengan Kabel
Kabel Penghubung XLR 20' (6 m)
Penyangga Speaker Teleskopik
Remote Control
Kabel Daya (IEC)
Panduan Memulai Cepat
Instruksi Keselamatan & Buklet Informasi Garansi

Dukungan

Untuk informasi terbaru tentang produk ini (persyaratan sistem, informasi kompatibilitas, dll.) dan pendaftaran produk, kunjungi ionaudio.com.

Untuk dukungan produk tambahan, kunjungi ionaudio.com/support.

Jangan biarkan Total PA Ultra terkena hujan atau air yang menggenang.

Pengaturan Cepat

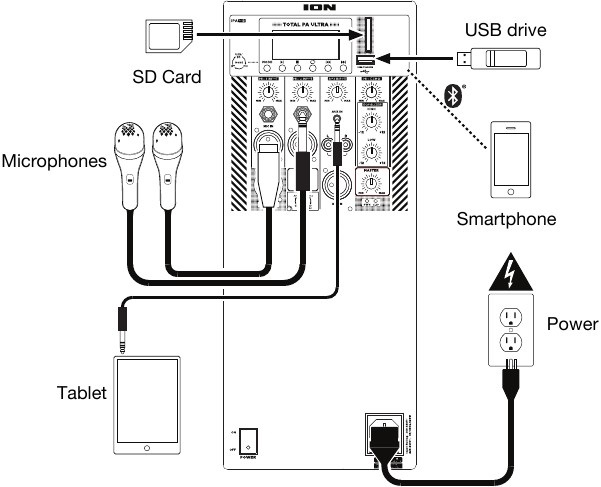

Diagram Koneksi

Item yang tidak tercantum di bawah Pendahuluan > Isi Kotak dijual terpisah.

Pemasangan Penyangga Speaker

Rentangkan sepenuhnya kaki tripod penyangga speaker pada permukaan yang rata dan stabil. Cari di dalam isi kotak di bawah lembaran busa untuk kaki karet dan kenop pemasangan penyangga speaker.
Naikkan tiang pemasangan ke ketinggian yang sesuai dan kencangkan kenop penyesuaian samping.
Masukkan pin ke dalam lubang pin bawah sehingga tiang pemasangan tetap pada ketinggian yang Anda tetapkan.
Pada Total PA Ultra, sesuaikan kenop bawah berlawanan arah jarum jam sehingga sekrup tidak menghalangi lubang.
Sejajarkan lubang pemasangan Total PA Ultra dengan tiang penyangga speaker dan letakkan di tiang.
Kencangkan kenop pemasangan searah jarum jam pada Total PA Ultra.

Fitur

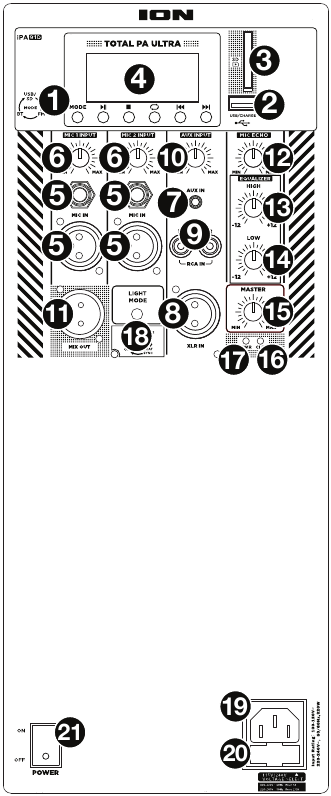

Panel Belakang

Panel Media: Kontrol untuk sumber USB, SD, radio FM (jika ada), dan Bluetooth. Simbol sumber Mode Panel Media akan menyala saat sumber tersebut diputar.
Catatan: Drive USB atau kartu SD harus berisi file yang dapat diputar agar dapat muncul dengan benar di tampilan panel media. Anda dapat memutar file APE, FLAC, MP3, 16-bit WAV, dan WMA.
Port USB: Hubungkan flash drive USB Anda di sini untuk memutar musik. Anda juga dapat menggunakan port ini untuk mengisi daya perangkat USB.
Slot Kartu SD: Masukkan kartu SD Anda di sini untuk memutar musik.
Layar: Menampilkan mode panel media untuk USB, SD, radio FM (jika ada), dan Bluetooth.
Catatan: Layar dilengkapi dengan pelindung plastik. Lepaskan ini untuk tampilan optimal.
Input Mikrofon (1/4"/6.35 mm & XLR): Hubungkan mikrofon dinamis ke input 1/4" (6.35 mm) atau XLR. Kontrol volume input menggunakan kenop Volume Input Mikrofon.
Volume Input Mikrofon: Putar kenop ini untuk menyesuaikan volume input Input Mikrofon.
Input Aux (1/8"/3.5 mm): Hubungkan pemutar CD, pemutar media digital, atau sumber audio lainnya ke input aux stereo 1/8" (3.5 mm) ini. Kontrol volume menggunakan kenop Volume Input Aux.
Input XLR (XLR): Hubungkan mixer level garis atau alat musik ke input level garis XLR ini. Kontrol volume menggunakan kenop Volume Input Aux. Gunakan input level garis ini saat menghubungkan dua unit Total PA Ultra.
Input RCA: Hubungkan pemutar CD, pemutar media digital, mixer, atau sumber media lainnya ke input ini. Kontrol volume menggunakan kenop Volume Input Aux.
Volume Input Aux: Putar kenop ini untuk menyesuaikan volume input dari Input Aux, Input XLR, dan Input RCA.
Mix Out (XLR): Hubungkan output XLR ini ke speaker aktif (bertenaga) lainnya. Level output dikontrol oleh Volume Input Mikrofon, Volume Input Aux, dan Volume Master.
Gema Mikrofon: Gunakan kenop ini untuk menambah atau menghapus efek gema ke Input Mikrofon.
EQ Tinggi: Meningkatkan atau menurunkan frekuensi tinggi (treble) untuk sumber Input Mikrofon, Input Saluran, dan Panel Media pada rentang antara -12 dB hingga +12 dB.
EQ Rendah: Meningkatkan atau menurunkan frekuensi rendah (bass) untuk sumber Input Mikrofon, Input Saluran, dan Panel Media pada rentang antara -12 dB hingga +12 dB.
Volume Master: Putar kenop ini untuk menyesuaikan volume output keseluruhan dari loudspeaker.
LED Klip: LED ini akan berkedip merah jika sinyal dari input atau sumber panel media mengalami kliping. Jika ini terjadi, kurangi pengaturan kenop Volume Input Mikrofon, kenop Volume Input Aux, atau kenop Volume Master.
LED Daya: Menunjukkan apakah Total PA Ultra dihidupkan atau dimatikan.
Tombol Mode Cahaya: Tekan tombol ini untuk beralih antara empat mode untuk lampu di panel depan:
- Otomatis 1: Lampu terus menerus berganti-ganti warna yang berbeda. Saat mereka berganti, cincin cahaya akan memiliki warna yang sama dengan woofer yang bersinar. Saat beroperasi dalam mode ini, tekan dan tahan tombol Mode Cahaya untuk membekukan lampu pada warna saat ini. Tekan dan tahan lagi untuk membuka beku. Otomatis 1 adalah mode default saat Total PA Ultra dihidupkan.
- Otomatis 2: Lampu terus menerus berganti-ganti warna yang berbeda. Saat mereka berganti, cincin cahaya akan memiliki warna yang berbeda dari woofer yang bersinar. Saat beroperasi dalam mode ini, tekan dan tahan tombol Mode Cahaya untuk membekukan lampu pada warna saat ini.
- Sinkronisasi Ketukan: Cincin cahaya berkedip dan berubah warna sesuai dengan tempo musik yang diputar di speaker. Woofer yang bersinar akan terus menerus berganti-ganti warna yang berbeda.
- Mati: Lampu mati.
Input Kabel Daya (IEC): Masukkan kabel daya yang disertakan di sini untuk memberi daya pada unit.
Sekering: Orientasi dudukan sekering menentukan pengaturan tegangan saat ini dari Total PA Ultra. Pengaturan saat ini ditunjukkan di atas segitiga putih (r): 110–120 V atau 220–240 V. Jika Anda menggunakan Total PA Ultra di wilayah dengan tegangan yang berbeda, ubah pengaturan tegangan dengan melepas dudukan sekering, membaliknya, dan memasukkannya kembali.
Jika sekering unit rusak, lepaskan dudukan sekering dan ganti sekering yang rusak dengan sekering dengan peringkat yang sama (dicetak pada dudukan sekering). Menggunakan sekering dengan peringkat yang salah dapat merusak unit dan/atau sekering.
Sakelar Daya: Menghidupkan atau mematikan Total PA Ultra.

Panel Media

Fungsi Panel Media:

Mode: Mengalihkan mode dari USB, SD, radio FM (jika ada), atau Bluetooth.

Catatan: Drive USB atau kartu SD harus berisi file yang dapat diputar agar dapat muncul dengan benar di tampilan panel media. Anda dapat memutar file APE, FLAC, MP3, 16-bit WAV, dan WMA.

Putar/Jeda: Putar/jeda sumber USB, SD, atau Bluetooth. Tekan dan tahan Putar/Jeda selama 2 detik untuk memulai fungsi penyimpanan otomatis preset (jika ada). Ini melompat ke stasiun terendah (87.5) dan kemudian berjalan melalui bandwidth untuk menyimpan otomatis stasiun terkuat sebagai preset.

Ulangi: Ulangi semua trek (ALL), ulangi semua trek di folder (FOLd), ulangi trek USB atau SD yang sedang diputar (OnE), atau acak urutan trek (rAn).

Sebelumnya: Memutar trek USB, SD, atau Bluetooth sebelumnya. Saat mendengarkan radio FM (jika ada), tekan tombol sekali untuk melompat mundur melalui stasiun FM dan tahan tombol untuk mencari mundur melalui preset saluran.

Berikutnya: Memutar trek USB, SD, atau Bluetooth berikutnya. Saat mendengarkan radio FM (jika ada), tekan tombol sekali untuk menyetel radio turun satu preset dan tahan tombol untuk mencari maju melalui preset saluran.

Catatan: Di beberapa aplikasi, menekan tombol Sebelumnya () atau Berikutnya () dapat pergi ke daftar putar atau genre musik lain.

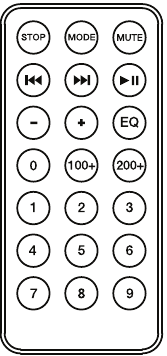

Remote Panel Media

Catatan: Arahkan remote langsung ke bagian depan woofer speaker. Pencahayaan ruangan dan masa pakai baterai dapat memengaruhi jangkauan pengoperasian remote control.

Catatan: Untuk menggunakan remote control untuk pertama kalinya, pertama-tama tarik keluar tab yang terpasang pada kompartemen baterai. Untuk mengganti baterai remote, ikuti diagram yang terletak di bagian belakang remote. Gunakan baterai sel tombol lithium 3 V DC CR2032 untuk penggantian.

Berhenti: Menghentikan sumber panel media dari pemutaran.
Mode: Memilih sumber panel media: USB, SD, radio FM (jika ada), atau Bluetooth.
Catatan: Drive USB atau kartu SD harus berisi file yang dapat diputar agar dapat muncul dengan benar di tampilan panel media. Anda dapat memutar file APE, FLAC, MP3, 16-bit WAV, dan WMA.
Bisukan: Membisukan pemutaran musik pada sumber panel media.
Sebelumnya (): Pergi ke trek kartu USB atau SD sebelumnya. Saat mendengarkan sumber Bluetooth, menekan Sebelumnya di beberapa aplikasi dapat pergi ke daftar putar atau genre musik lain. Saat mendengarkan radio FM (jika ada), tekan tombol Sebelumnya sekali untuk melompat mundur melalui stasiun FM dan tahan tombol untuk mencari mundur melalui preset saluran.
Berikutnya (): Maju ke trek kartu USB atau SD berikutnya. Saat mendengarkan sumber Bluetooth, menekan Berikutnya di beberapa aplikasi dapat pergi ke daftar putar atau genre musik lain. Saat mendengarkan radio FM (jika ada), tekan tombol Berikutnya sekali untuk menyetel radio turun satu preset dan tahan tombol untuk mencari maju melalui preset saluran.
Putar/Jeda (): Memutar atau menjeda sumber panel media USB, SD, atau Bluetooth. Tekan dan tahan Putar/Jeda selama 2 detik untuk memulai fungsi penyimpanan otomatis preset (jika ada). Ini melompat ke stasiun terendah (87.5) dan kemudian berjalan melalui pita FM untuk menyimpan otomatis stasiun terkuat sebagai preset.
Catatan: File diputar dari sumber USB atau SD terlebih dahulu berdasarkan urutan abjad dari apa yang ada di tingkat root, kemudian abjad berdasarkan folder, dan kemudian abjad berdasarkan nama trek.
Vol –: Mengurangi volume sumber panel media.
Vol +: Meningkatkan volume sumber panel media.
Catatan: Volume remote hanya memengaruhi sumber panel media dan bekerja bersama dengan kenop volume panel media fisik di panel belakang unit.
EQ: Memilih salah satu preset EQ digital berikut untuk digunakan dengan sumber panel media: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Klasik (CLA), Country (COU), Tanpa EQ (OFF, pengaturan default pabrik).
Catatan: EQ digital hanya berfungsi untuk sumber Bluetooth, flash drive USB, dan kartu SD.
100+: Melompat maju sebanyak 100 trek.
200+: Melompat maju sebanyak 200 trek.
Tombol Angka: Menyediakan pemilihan saluran untuk stasiun radio FM (jika ada), dan pemilihan trek untuk sumber kartu USB dan SD.

Operasi

Memasangkan Perangkat Bluetooth

Nyalakan perangkat Bluetooth Anda.
Nyalakan Total PA Ultra.
Gunakan tombol Mode untuk memilih mode Bluetooth, yang muncul sebagai "bt" di layar. Total PA Ultra akan secara otomatis masuk ke mode pemasangan untuk mencari perangkat Bluetooth. Anda akan tahu bahwa Anda berada dalam mode pemasangan ketika ikon Bluetooth berkedip. Selain itu, perintah suara otomatis dari speaker akan mengingatkan Anda tentang status perangkat: Bluetooth Pairing (Pemasangan Bluetooth), Bluetooth Connected (Bluetooth Terhubung), atau Bluetooth Disconnected (Bluetooth Terputus). *
Navigasikan ke layar pengaturan perangkat Bluetooth Anda, temukan Total PA Ultra, dan sambungkan. Ikon Bluetooth akan tetap menyala dengan stabil.
Catatan: Pengguna harus mempertimbangkan untuk memperbarui OS perangkat mereka jika mengalami masalah dengan pemasangan atau memutar musik.
Untuk memutuskan pemasangan, matikan Bluetooth pada perangkat Anda atau pilih Forget this device (Lupakan perangkat ini) dari perangkat Anda.

* Jika Anda ingin menonaktifkan (atau mengaktifkan) perintah suara, tekan dan tahan tombol Play/Pause (Main/Jeda) pada Media Panel (Panel Media).

Catatan: Bluetooth harus dipilih sebagai sumber audio untuk menonaktifkan (atau mengaktifkan) perintah suara.

Memasangkan Perangkat Bluetooth Menggunakan NFC

NFC (near-field communication) memungkinkan pertukaran data dari perangkat, seperti pemasangan, dengan menyentuhnya secara perlahan. Periksa manual perangkat Anda untuk melihat apakah fitur ini didukung.

Untuk menggunakan NFC untuk memasangkan dengan Total PA Ultra:

Untuk menggunakan NFC, perangkat Anda harus dihidupkan dan dibuka kuncinya.
Masuk ke menu Settings (Pengaturan) perangkat Anda dan periksa apakah NFC dihidupkan (langkah satu kali).
Nyalakan Total PA Ultra.
Sentuh dan tahan sebentar perangkat Anda ke logo NFC yang terletak di panel belakang Total PA Ultra.
Ikuti instruksi pemasangan yang muncul di ponsel Anda. Jika kode sandi diperlukan, masukkan "0000".
Untuk melepaskan pemasangan, sentuh perlahan perangkat Anda ke logo NFC.

Menghubungkan Dua Speaker

Untuk menghubungkan dua speaker Total PA Ultra:

Colokkan kabel XLR ke Mix Output (Output Campuran) yang terletak di panel belakang salah satu Total PA Ultra.
Colokkan ujung kabel XLR lainnya ke XLR Input (Input XLR) dari Total PA Ultra lainnya.
Nyalakan kedua speaker. Gunakan Aux Input Volume (Volume Input Aux) pada speaker kedua untuk menyesuaikan level sinyal input.

Pemecahan Masalah

Jika suara terdistorsi: Coba turunkan kontrol volume sumber suara atau alat musik Anda. Juga, coba kurangi volume keseluruhan Total PA Ultra.

Jika ada terlalu banyak bass: Coba sesuaikan kontrol nada atau EQ dari Total PA Ultra atau sumber suara Anda untuk menurunkan level bass. Ini akan memungkinkan Anda untuk memutar musik lebih keras sebelum terjadi clipping (distorsi).

Jika ada suara siulan bernada tinggi saat menggunakan mikrofon: Ini mungkin umpan balik. Arahkan mikrofon menjauh dari speaker.

Jika Anda tidak dapat mendengar mikrofon di atas volume musik: Kecilkan volume musik dari sumber Anda.

Ketika saya menekan Previous () atau Next (), itu tidak bertambah ke stasiun FM berikutnya: Tekan sebentar tombol untuk melompat ke preset. Tahan tombol untuk mencari ke stasiun berikutnya. (Jika berlaku)

Jika saluran stasiun radio berkedip: Unit saat ini dalam keadaan bisu. Aktifkan suara untuk menghentikan kedipan dan melanjutkan pemutaran.

Nomor trek USB (Contoh: 001) berkedip perlahan: Pemutaran musik drive USB dibisukan. Aktifkan suara untuk menghentikan kedipan dan melanjutkan pemutaran.

LCD menampilkan "NONE": Unit dalam mode USB/SD, tetapi tidak ada drive USB yang terpasang atau tidak ada kartu SD yang dimasukkan. Jika drive USB atau kartu SD sudah dimasukkan dengan benar, pastikan berisi file yang dapat diputar (file APE, FLAC, MP3, 16-bit WAV, dan WMA).

Jika logo Bluetooth berkedip dengan cepat: Unit saat ini dalam mode pemasangan.

Jika logo Bluetooth berkedip perlahan: Perangkat dipasangkan, tetapi musik dibisukan. Aktifkan suara untuk menghentikan kedipan dan melanjutkan pemutaran.

Jika Anda tidak dapat menghubungkan perangkat audio Anda ke Total PA Ultra melalui Bluetooth:

Letakkan perangkat audio Anda (misalnya, smartphone atau tablet) dan Total PA Ultra sedekat mungkin saat mencoba menghubungkan. Pastikan perangkat audio dan Total PA Ultra tidak terhalang oleh dinding, furnitur, dll.
Atur ulang koneksi Bluetooth pada Total PA Ultra untuk memutuskan Total PA Ultra dari perangkat audio lain dan mulai ulang proses pencarian. Jika ini tidak berhasil segera, matikan Total PA Ultra dan kemudian hidupkan kembali. Lihat Memasangkan Perangkat Bluetooth untuk informasi lebih lanjut.
Atur ulang koneksi Bluetooth pada perangkat audio Anda dengan mematikan dan menghidupkan kembali Bluetooth. Anda dapat menemukan ini di bawah menu Bluetooth di Pengaturan untuk ponsel Anda atau perangkat audio lainnya.

Jika ini tidak berhasil, dan Anda telah terhubung ke Total PA Ultra sebelumnya, temukan Total PA Ultra dalam daftar perangkat yang tersedia atau sebelumnya terhubung di menu Bluetooth perangkat audio Anda, ketuk ikon "roda gigi" atau "i" yang terletak di sebelahnya dan kemudian pilih Unpair (Lepas Pemasangan) atau Forget (Lupakan). Matikan Total PA Ultra dan hidupkan kembali dan coba pasangkan lagi setelah muncul kembali di daftar perangkat yang tersedia.

Catatan: Jika Total PA Ultra telah dipasangkan ke perangkat audio lain baru-baru ini yang masih dalam jangkauan, Anda mungkin perlu mengulangi proses ini dengan perangkat audio tersebut untuk memutuskan sepenuhnya.

Spesifikasi Teknis

Output Power (Daya Keluaran)	500 W (Puncak)
Max SPL (@ 1 m)	Puncak 116 dB, ruang bebas tertimbang C kontinu 110 dB
Low Frequency (Frekuensi Rendah)	Woofer 15" (381 mm), koil suara 2" (51 mm)
High Frequency (Frekuensi Tinggi)	Driver kompresi ferit keluar 1" (25 mm), koil suara 1" (25 mm)
Crossover	2.6 kHz
Frequency Response (Respons Frekuensi)	55 Hz – 20 kHz (+3 dB)
Frequency Range (Rentang Frekuensi)	45 Hz – 22 kHz (@ -10 dB)
Horn Coverage (Cakupan Horn)	80/100° H x 60° V, nominal (@ -6 dB)
Input (Masukan)	Gain Range: -∞ hingga +10 dB (mikrofon/line) Max Input Level: +10 dBu Impedance: 22 kΩ
External Controls (Kontrol Eksternal)	Volume saluran, volume master, daya hidup/mati dengan LED, pembatas klip dengan LED, gema, equalizer 2-band, mode, main/jeda (play/pause), ulangi (repeat), trek sebelumnya (previous track), trek berikutnya (next track), mode cahaya
Connectors (Konektor)	(3) Input XLR (2 mikrofon/line dinamis, 1 line) (2) Input TRS 1/4" (6.35 mm) (1) Input TRS 1/8" (3.5 mm) (1) Pasangan input RCA stereo (1) Output campuran XLR (1) Slot kartu SD (1) Port USB (host) (1) Koneksi daya IEC
Light Type (Jenis Cahaya)	RGB LED
Bluetooth*	Profile: A2DP, AVRCP Version: 4.2 Range: Hingga 100 kaki / 30.5 meter *
USB/SD Card (Kartu USB/SD)	Audio: Pemutaran musik dari drive USB atau kartu SD Supported File System: FAT32 Supported File Types: APE, FLAC, MP3, WAV, WMA Maximum File Size: ≤ 16 GB Maximum USB Drive / SD Card Capacity: ≤ 16 GB
Protection Features (Fitur Perlindungan)	Perlindungan over-excursion, termal, korsleting
Power (Daya)	Speaker: 100 VAC, 110–120 VAC, atau 220–240 VAC; 50/60 Hz Fuse: ~100–120 V: 5 A, 300 W; atau ~220–240 V: 2.5 A, 300 W (versi EU) Remote Control: Baterai sel tombol lithium 3 VDC CR2032
Cabinet (Kabinet)	Trapesium dengan kemampuan monitor lantai; polipropilen cetak injeksi dengan kisi-kisi baja berlubang Transport: 1 pegangan teleskopik, 3 pegangan, 2 roda Mounting: Soket tiang terintegrasi (diameter 36 mm)
Dimensions (Dimensi) (tinggi x lebar x kedalaman)	27.6" x 17.8" x 14.6" 700 x 452 x 372 mm
Weight (Berat) (speaker saja)	40.1 lbs. 18.2 kg

Spesifikasi dapat berubah tanpa pemberitahuan.

* Jangkauan Bluetooth dipengaruhi oleh dinding, penghalang, dan gerakan. Untuk kinerja optimal, letakkan produk di tengah ruangan sehingga tidak terhalang oleh dinding, furnitur, dll.

FCC ID: 2AB3E-IPA91
Perangkat ini sesuai dengan Bagian 15 dari aturan FCC. Pengoperasian tunduk pada dua kondisi berikut: (1) perangkat ini tidak boleh menyebabkan interferensi berbahaya, dan (2) perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan. Kabel berpelindung harus digunakan dengan unit ini untuk memastikan kepatuhan terhadap batas FCC Kelas B.
