Manual del sistema de PA Bluetooth con luces Ion Total PA Ultra

Introducción

1. Asegúrese de que todos los elementos enumerados en el Contenido de la caja estén incluidos en la caja. Busque en la caja debajo de la lámina de espuma las patas de goma del soporte del altavoz, la perilla de montaje del soporte del altavoz, el cable de alimentación y el micrófono.
2. Lea el folleto de instrucciones de seguridad antes de usar el producto.
3. Estudie el Diagrama de conexión.
4. Asegúrese de que todos los dispositivos de entrada, como micrófonos, reproductores de CD o reproductores de medios digitales, estén apagados y que la configuración de volumen esté en "cero".
5. Conecte todos los dispositivos como se muestra.
6. Encienda todo en el siguiente orden:
   • fuentes de entrada de audio (es decir, micrófonos, instrumentos, reproductores de CD)
   • Total PA Ultra
7. Al apagar, siempre invierta esta operación:
   • Total PA Ultra
   • cualquier dispositivo de entrada

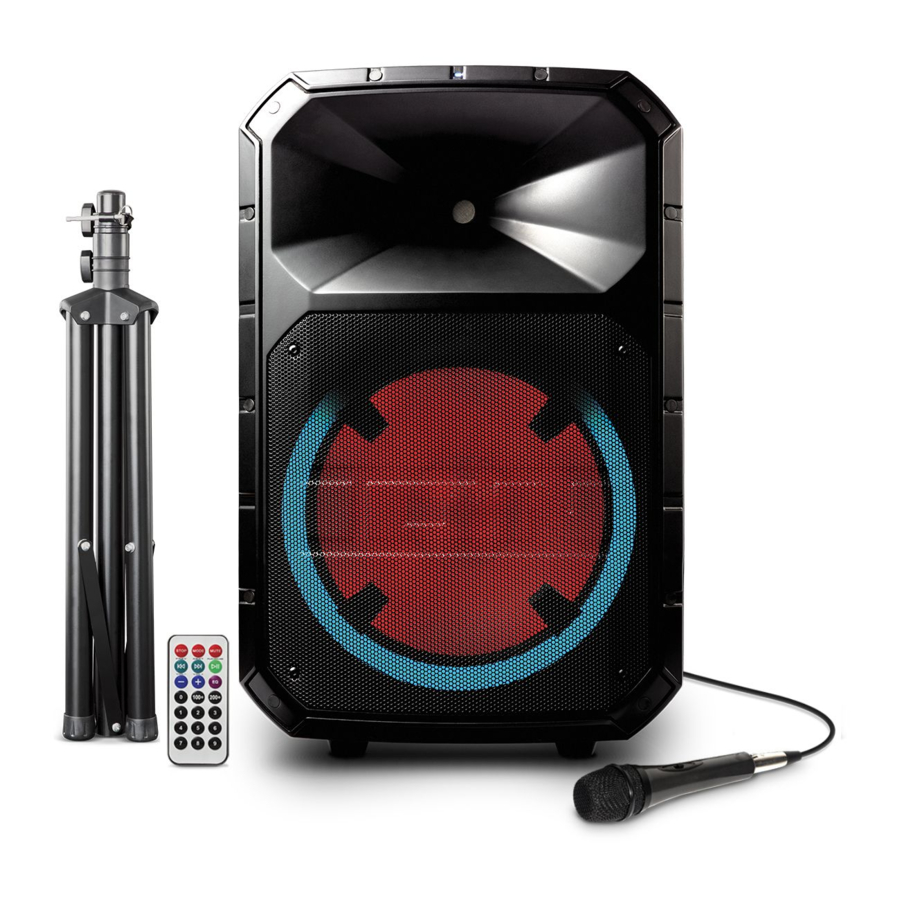

Contenido de la caja

Total PA Ultra
Micrófono con cable
Cable de enlace XLR de 20' (6 m)
Soporte de altavoz telescópico
Mando a distancia
Cable de alimentación (IEC)
Guía de inicio rápido
Folleto de instrucciones de seguridad e información sobre la garantía

Soporte

Para obtener la información más reciente sobre este producto (requisitos del sistema, información de compatibilidad, etc.) y el registro del producto, visite ionaudio.com.

Para obtener soporte adicional del producto, visite ionaudio.com/support.

No exponga Total PA Ultra a la lluvia ni al agua estancada.

Configuración rápida

Diagrama de conexión

Los elementos que no figuran en Introducción > Contenido de la caja se venden por separado.

Instalación del soporte del altavoz

1. Extienda completamente las patas del trípode del soporte del altavoz sobre una superficie plana y estable. Busque en el contenido de la caja debajo de la lámina de espuma las patas de goma y la perilla de montaje del soporte del altavoz.

2. Eleve el poste de montaje hasta la altura adecuada necesaria y apriete la perilla de ajuste lateral.

3. Inserte el pasador en el orificio del pasador inferior para que el poste de montaje permanezca a la altura establecida.

4. En Total PA Ultra, ajuste la perilla inferior en sentido antihorario para que el tornillo no bloquee la abertura.

5. Alinee el orificio de montaje de Total PA Ultra con el poste del soporte del altavoz y colóquelo en el poste.

6. Apriete la perilla de montaje en el sentido de las agujas del reloj en Total PA Ultra.

Características

Panel trasero

1. Panel de medios: Controles para las fuentes USB, SD, radio FM (si corresponde) y Bluetooth. El símbolo de fuente del Modo de panel de medios se iluminará cuando se esté reproduciendo esa fuente.
   Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para que aparezca correctamente en la pantalla del panel de medios. Puede reproducir archivos APE, FLAC, MP3, WAV de 16 bits y WMA.
2. Puerto USB: Conecte su unidad flash USB aquí para reproducir música. También puede usar este puerto para cargar un dispositivo USB.
3. Ranura para tarjeta SD: Inserte su tarjeta SD aquí para reproducir música.
4. Pantalla: Muestra los modos del panel de medios para USB, SD, radio FM (si corresponde) y Bluetooth.
   Nota: La pantalla viene con un protector de plástico. Retírelo para una visualización óptima.
5. Entradas de micrófono (1/4"/6.35 mm y XLR): Conecte un micrófono dinámico a las entradas de 1/4" (6.35 mm) o XLR. Controle el volumen de las entradas usando los mandos de Volumen de entrada de micrófono.
6. Volumen de entrada de micrófono: Gire este mando para ajustar el volumen de entrada de la Entrada de micrófono.
7. Entrada auxiliar (1/8"/3.5 mm): Conecte un reproductor de CD, un reproductor de medios digitales u otra fuente de audio a esta entrada auxiliar estéreo de 1/8" (3.5 mm). Controle el volumen usando el mando de Volumen de entrada auxiliar.
8. Entrada XLR (XLR): Conecte un mezclador de nivel de línea o un instrumento musical a esta entrada XLR de nivel de línea. Controle el volumen usando el mando de Volumen de entrada auxiliar. Use esta entrada de nivel de línea cuando enlace dos unidades Total PA Ultra.
9. Entradas RCA: Conecte un reproductor de CD, un reproductor de medios digitales, un mezclador u otra fuente de medios a estas entradas. Controle el volumen usando el mando de Volumen de entrada auxiliar.
10. Volumen de entrada auxiliar: Gire este mando para ajustar el volumen de entrada de la Entrada auxiliar, la Entrada XLR y las Entradas RCA.
11. Salida de mezcla (XLR): Conecte esta salida XLR a otro altavoz activo (con alimentación). El nivel de la salida se controla mediante el Volumen de entrada de micrófono, el Volumen de entrada auxiliar y el Volumen maestro.
12. Eco de micrófono: Use este mando para agregar o eliminar un efecto de eco a las Entradas de micrófono.
13. EQ de agudos: Aumenta o disminuye las frecuencias altas (agudos) para las fuentes de Entrada de micrófono, Entrada de línea y Panel de medios en un rango de -12 dB a +12 dB.
14. EQ de graves: Aumenta o disminuye las frecuencias bajas (graves) para las fuentes de Entrada de micrófono, Entrada de línea y Panel de medios en un rango de -12 dB a +12 dB.
15. Volumen maestro: Gire este mando para ajustar el volumen de salida general del altavoz.
16. LED de saturación (Clip): Este LED parpadeará en rojo si la señal de las entradas o la fuente del panel de medios está saturando. Si esto sucede, disminuya la configuración del mando de Volumen de entrada de micrófono, el mando de Volumen de entrada auxiliar o el mando de Volumen maestro.
17. LED de encendido: Indica si Total PA Ultra está encendido o apagado.
18. Botón de modo de luz: Presione este botón para alternar entre cuatro modos para las luces en el panel frontal:
    • Auto 1: Las luces cambian constantemente a través de diferentes colores. A medida que cambian, el anillo de luz será del mismo color que el woofer brillante. Mientras opera en este modo, mantenga presionado el botón Modo de luz para congelar las luces en su color actual. Mantenga presionado nuevamente para descongelar. Auto 1 es el modo predeterminado cuando Total PA Ultra está encendido.
    • Auto 2: Las luces cambian constantemente a través de diferentes colores. A medida que cambian, el anillo de luz será de un color diferente al del woofer brillante. Mientras opera en este modo, mantenga presionado el botón Modo de luz para congelar las luces en su color actual.
    • Sincronización de ritmo: El anillo de luz parpadea y cambia de color según el tempo de la música que se reproduce en el altavoz. El woofer brillante cambiará constantemente a través de diferentes colores.
    • Apagado: Las luces se apagan.
19. Entrada de cable de alimentación (IEC): Inserte el cable de alimentación incluido aquí para alimentar la unidad.
20. Fusible: La orientación del portafusibles determina la configuración de voltaje actual de Total PA Ultra. La configuración actual se muestra encima del triángulo blanco (r): 110–120 V o 220–240 V. Si usa Total PA Ultra en una región con un voltaje diferente, cambie la configuración de voltaje retirando el portafusibles, invirtiéndolo y volviéndolo a insertar.
    Si el fusible de la unidad está roto, retire el portafusibles y reemplace el fusible roto con uno con la misma clasificación (impresa en el portafusibles). El uso de un fusible con una clasificación incorrecta puede dañar la unidad y/o el fusible.

21. Interruptor de encendido: Enciende o apaga Total PA Ultra.

Panel de medios

Funciones del panel de medios:

Modo: Cambia los modos de USB, SD, radio FM (si corresponde) o Bluetooth.

Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para que aparezca correctamente en la pantalla del panel de medios. Puede reproducir archivos APE, FLAC, MP3, WAV de 16 bits y WMA.

Play/Pause (Reproducir/Pausar): Reproduce/pausa la fuente USB, SD o Bluetooth. Mantenga presionado Play/Pause (Reproducir/Pausar) durante 2 segundos para iniciar la función de almacenamiento automático preestablecido (si corresponde). Esto salta a la estación más baja (87.5) y luego recorre el ancho de banda para almacenar automáticamente las estaciones más fuertes como preajustes.

Repeat (Repetir): Repite todas las pistas (ALL), repite todas las pistas en la carpeta (FOLd), repite la pista USB o SD que se está reproduciendo actualmente (OnE) o reproduce aleatoriamente el orden de las pistas (rAn).

Previous (Anterior): Reproduce la pista USB, SD o Bluetooth anterior. Cuando escuche la radio FM (si corresponde), presione el botón una vez para retroceder a través de las estaciones de FM y mantenga presionado el botón para buscar hacia atrás a través de los preajustes de canal.

Next (Siguiente): Reproduce la siguiente pista USB, SD o Bluetooth. Cuando escuche la radio FM (si corresponde), presione el botón una vez para sintonizar la radio un preajuste hacia abajo y mantenga presionado el botón para buscar hacia adelante a través de los preajustes de canal.

Nota: En algunas aplicaciones, presionar los botones Previous (Anterior) () o Next (Siguiente) () puede ir a otra lista de reproducción o género musical.

Control remoto del panel de medios

Nota: Apunte el control remoto directamente a la parte frontal del woofer del altavoz. La iluminación de la habitación y la duración de la batería pueden afectar el rango de operación del control remoto.

Nota: Para usar el control remoto por primera vez, primero retire la lengüeta adjunta al compartimento de la batería. Para cambiar la batería del control remoto, siga el diagrama ubicado en la parte posterior del control remoto. Use una batería de botón de litio de 3 V DC CR2032 para el reemplazo.

• Stop (Detener): Detiene la reproducción de la fuente del panel de medios.
• Mode (Modo): Selecciona la fuente del panel de medios: USB, SD, radio FM (si corresponde) o Bluetooth.
  Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para que aparezca correctamente en la pantalla del panel de medios. Puede reproducir archivos APE, FLAC, MP3, WAV de 16 bits y WMA.
• Mute (Silenciar): Silencia la reproducción de música en las fuentes del panel de medios.
• Prev (Anterior) (): Va a la pista anterior de la tarjeta USB o SD. Cuando escuche fuentes Bluetooth, presionar Prev (Anterior) en algunas aplicaciones puede ir a otra lista de reproducción o género musical. Cuando escuche la radio FM (si corresponde), presione el botón Prev (Anterior) una vez para retroceder a través de las estaciones de FM y mantenga presionado el botón para buscar hacia atrás a través de los preajustes de canal.
• Next (Siguiente) (): Avanza a la siguiente pista de la tarjeta USB o SD. Cuando escuche fuentes Bluetooth, presionar Next (Siguiente) en algunas aplicaciones puede ir a otra lista de reproducción o género musical. Cuando escuche la radio FM (si corresponde), presione el botón Next (Siguiente) una vez para sintonizar la radio un preajuste hacia abajo y mantenga presionado el botón para buscar hacia adelante a través de los preajustes de canal.
• Play/Pause (Reproducir/Pausar) (): Reproduce o pausa la fuente del panel de medios USB, SD o Bluetooth. Mantenga presionado Play/Pause (Reproducir/Pausar) durante 2 segundos para iniciar la función de almacenamiento automático preestablecido (si corresponde). Esto salta a la estación más baja (87.5) y luego recorre la banda de FM para almacenar automáticamente las estaciones más fuertes como preajustes.
  Nota: Los archivos se reproducen desde la fuente USB o SD primero por orden alfabético de lo que está en el nivel raíz, luego alfabéticamente por carpeta y luego alfabéticamente por el nombre de la pista.
• Vol –: Disminuye el volumen de la fuente del panel de medios.
• Vol +: Aumenta el volumen de la fuente del panel de medios.
  Nota: El volumen remoto solo afecta la fuente del panel de medios y funciona junto con el mando físico de volumen del panel de medios en el panel trasero de la unidad.
• EQ: Selecciona uno de los siguientes preajustes de ecualización digital para usar con una fuente del panel de medios: Bass (Graves) (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classical (Clásica) (CLA), Country (COU), No EQ (Sin ecualización) (OFF, configuración predeterminada de fábrica).
  Nota: La ecualización digital solo funciona para fuentes Bluetooth, unidades flash USB y tarjetas SD.
• 100+: Avanza 100 pistas.
• 200+: Avanza 200 pistas.
• Number Keys (Teclas numéricas): Proporciona selección de canales para estaciones de radio FM (si corresponde) y selección de pistas para fuentes de tarjetas USB y SD.

Funcionamiento

Emparejamiento de un dispositivo Bluetooth

1. Enciende tu dispositivo Bluetooth.
2. Enciende el Total PA Ultra.
3. Usa el botón Mode (Modo) para seleccionar el modo Bluetooth, que aparece como "bt" en la pantalla. El Total PA Ultra entrará automáticamente en modo de emparejamiento para buscar dispositivos Bluetooth. Sabrás que estás en modo de emparejamiento cuando el icono de Bluetooth esté parpadeando. Además, las indicaciones de voz automáticas del altavoz te alertarán del estado del dispositivo: Bluetooth Pairing (Emparejamiento Bluetooth), Bluetooth Connected (Bluetooth Conectado) o Bluetooth Disconnected (Bluetooth Desconectado). *
4. Navega hasta la pantalla de configuración de tu dispositivo Bluetooth, busca Total PA Ultra y conéctate. El icono de Bluetooth permanecerá iluminado de forma fija.
   Nota: Los usuarios deberían considerar actualizar el sistema operativo de su dispositivo si tienen problemas para emparejar o reproducir música.
5. Para desconectar el emparejamiento, desactiva el Bluetooth en tu dispositivo o selecciona Forget this device (Olvidar este dispositivo) desde tu dispositivo.

* Si deseas desactivar (o activar) las indicaciones de voz, mantén pulsado el botón Play/Pause (Reproducir/Pausar) en el Media Panel (Panel de medios).

Nota: Se debe seleccionar Bluetooth como fuente de audio para desactivar (o activar) las indicaciones de voz.

Emparejamiento de un dispositivo Bluetooth mediante NFC

NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, como el emparejamiento, juntándolos suavemente. Consulta el manual de tu dispositivo para ver si esta función es compatible.

Para usar NFC para emparejar con Total PA Ultra:

1. Para usar NFC, tu dispositivo debe estar encendido y desbloqueado.
2. Entra en el menú Settings (Ajustes) de tu dispositivo y comprueba que NFC esté On (Activado) (paso único).
3. Enciende el Total PA Ultra.
4. Toca y mantén brevemente tu dispositivo en el logotipo de NFC situado en el panel trasero del Total PA Ultra.
5. Sigue las instrucciones de emparejamiento que aparecen en tu teléfono. Si se requiere un código de acceso, introduce "0000".
6. Para desvincular, golpea suavemente tu dispositivo contra el logotipo de NFC.

Conexión de dos altavoces

Para conectar dos altavoces Total PA Ultra:

1. Conecta un cable XLR en la Mix Output (Salida de mezcla) situada en el panel trasero de un Total PA Ultra.
2. Conecta el otro extremo del cable XLR en la XLR Input (Entrada XLR) de otro Total PA Ultra.
3. Enciende ambos altavoces. Usa el Aux Input Volume (Volumen de entrada auxiliar) en el segundo altavoz para ajustar el nivel de la señal de entrada.

Resolución de problemas

Si el sonido está distorsionado: Intenta bajar el control de volumen de tu fuente de sonido o instrumento musical. Además, intenta reducir el volumen general del Total PA Ultra.

Si hay demasiados graves: Intenta ajustar el control de tono o ecualización desde el Total PA Ultra o tu fuente de sonido para bajar el nivel de graves. Esto te permitirá reproducir la música más fuerte antes de que se produzca el recorte (distorsión).

Si hay un ruido agudo cuando se usa un micrófono: Probablemente se trate de retroalimentación. Apunta el micrófono lejos del altavoz.

Si no puedes oír el micrófono por encima del volumen de la música: Baja el volumen de la música desde tu fuente.

Cuando pulso Previous (Anterior) () o Next (Siguiente) (), no pasa a la siguiente emisora de FM: Las pulsaciones cortas del botón saltarán a los preajustes. Mantén pulsado el botón para buscar la siguiente emisora. (Si corresponde)

Si el canal de la emisora de radio está parpadeando: La unidad está actualmente silenciada. Quita el silencio para detener el parpadeo y reanudar la reproducción.

El número de pista USB (Ejemplo: 001) está parpadeando lentamente: La reproducción de música de la unidad USB está silenciada. Quita el silencio para detener el parpadeo y reanudar la reproducción.

La pantalla LCD muestra "NONE" (NINGUNO): La unidad está en modo USB/SD, pero no hay ninguna unidad USB conectada o ninguna tarjeta SD insertada. Si una unidad USB o tarjeta SD ya está insertada correctamente, asegúrate de que contenga archivos reproducibles (archivos APE, FLAC, MP3, WAV de 16 bits y WMA).

Si el logotipo de Bluetooth está parpadeando rápidamente: La unidad está actualmente en modo de emparejamiento.

Si el logotipo de Bluetooth está parpadeando lentamente: Un dispositivo está emparejado, pero la música está silenciada. Quita el silencio para detener el parpadeo y reanudar la reproducción.

Si no puedes conectar tu dispositivo de audio al Total PA Ultra a través de Bluetooth:

• Mantén tu dispositivo de audio (por ejemplo, un smartphone o una tableta) y el Total PA Ultra lo más cerca posible mientras intentas conectarte. Asegúrate de que tanto el dispositivo de audio como el Total PA Ultra no estén obstruidos por paredes, muebles, etc.
• Restablece la conexión Bluetooth en el Total PA Ultra para desconectar el Total PA Ultra de cualquier otro dispositivo de audio y reinicia el proceso de búsqueda. Si esto no funciona de inmediato, apaga el Total PA Ultra y luego vuelve a encenderlo. Consulta Emparejamiento de un dispositivo Bluetooth para obtener más información.
• Restablece la conexión Bluetooth en tu dispositivo de audio apagando y volviendo a encender el Bluetooth. Puedes encontrar esto en el menú de Bluetooth en la configuración de tu teléfono u otro dispositivo de audio.

Si esto no funciona, y te has conectado al Total PA Ultra antes, busca el Total PA Ultra en la lista de dispositivos disponibles o previamente conectados en el menú de Bluetooth de tu dispositivo de audio, toca el icono de "engranaje" o "i" situado junto a él y luego selecciona Unpair (Desvincular) o Forget (Olvidar). Apaga y vuelve a encender el Total PA Ultra e intenta emparejarlo de nuevo una vez que reaparezca en tu lista de dispositivos disponibles.

Nota: Si el Total PA Ultra se ha emparejado recientemente con otro dispositivo de audio que todavía está dentro del alcance, es posible que tengas que repetir este proceso con ese dispositivo de audio para desconectarlo por completo.

Especificaciones técnicas

Las especificaciones están sujetas a cambios sin previo aviso.

* El alcance de Bluetooth se ve afectado por las paredes, las obstrucciones y el movimiento. Para un rendimiento óptimo, coloca el producto en el centro de la habitación para que no esté obstruido por paredes, muebles, etc.

FCC ID: 2AB3E-IPA91
Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. Se deben utilizar cables blindados con esta unidad para garantizar el cumplimiento de los límites de la Clase B de la FCC.

Marcas comerciales y licencias

ION Audio es una marca comercial de ION Audio, LLC, registrada en EE. UU. y otros países.

La marca denominativa y los logotipos de Bluetooth son propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de ION Audio se realiza bajo licencia.

SD es una marca comercial registrada de SD-3C, LLC.

Todos los demás nombres de productos o empresas son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios.
