Ion Total PA Ultra Bluetooth PA System with Lights qo'llanmasi

Mundarija

Kirish

  1. Qutining ichidagilari ro'yxatida ko'rsatilgan barcha narsalar qutida borligiga ishonch hosil qiling. Karnay stendining rezina oyoqlari, karnay stendini o'rnatish tugmasi, quvvat kabeli va mikrofon uchun qutidagi ko'pikli varaq ostini tekshiring.
  2. Mahsulotni ishlatishdan oldin xavfsizlik bo'yicha ko'rsatmalarni o'qing.
  3. Ulanish diagrammasini o'rganing.
  4. Mikrofonlar, CD pleerlar yoki raqamli media pleerlar kabi barcha kirish qurilmalari o'chirilganligiga va ovoz balandligi sozlamalari "nol"ga o'rnatilganligiga ishonch hosil qiling.
  5. Barcha qurilmalarni ko'rsatilgandek ulang.
  6. Hamma narsani quyidagi tartibda yoqing:
    • audio kirish manbalari (ya'ni mikrofonlar, asboblar, CD pleerlar)
    • Total PA Ultra
  7. O'chirishda har doim ushbu operatsiyani teskari tartibda bajaring:
    • Total PA Ultra
    • har qanday kirish qurilmalari

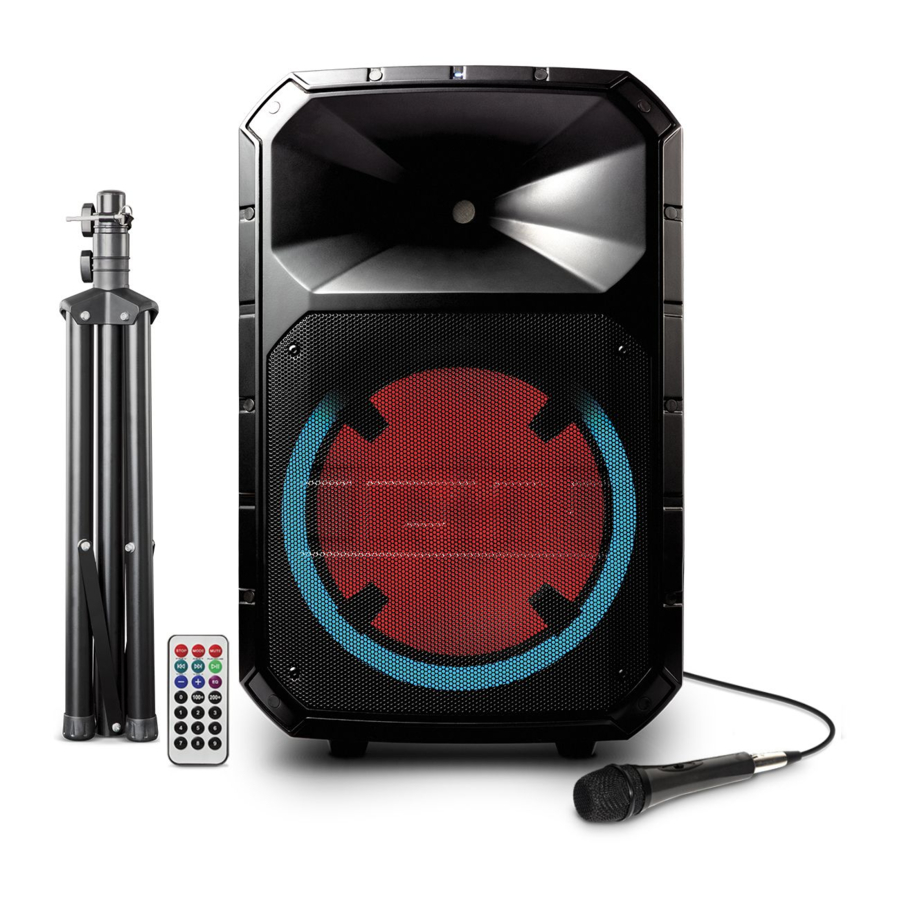

Qutining ichidagilari

Total PA Ultra
Kabel bilan mikrofon
20' (6 m) XLR bog'lovchi kabel
Teleskopik karnay stendi
Masofadan boshqarish pulti
Quvvat kabeli (IEC)
Tezkor qo'llanma
Xavfsizlik yo'riqnomasi va kafolat ma'lumotlari kitobchasi

Qo'llab-quvvatlash

Ushbu mahsulot haqidagi eng so'nggi ma'lumotlar (tizim talablari, muvofiqlik ma'lumotlari va boshqalar) va mahsulotni ro'yxatdan o'tkazish uchun ionaudio.com saytiga tashrif buyuring.

Qo'shimcha mahsulotni qo'llab-quvvatlash uchun ionaudio.com/support saytiga tashrif buyuring.

Ehtiyot bo'ling
Total PA Ultrani yomg'ir yoki turgan suvga qo'ymang.

Tez sozlash

Ulanish diagrammasi

Kirish > Qutining ichidagilari ostida ro'yxatga olinmagan narsalar alohida sotiladi.

Ulanish diagrammasi

Karnay stendini o'rnatish

  1. Karnay stendining tripod oyoqlarini tekis, barqaror yuzada to'liq cho'zing. Rezina oyoqlar va karnay stendini o'rnatish tugmasi uchun qutidagi ko'pikli varaq ostidagi qutining ichidagilarini tekshiring.
    Karnay stendini o'rnatish 1-qadam
  2. O'rnatish ustunini kerakli balandlikka ko'taring va yon sozlash tugmasini torting.
    Karnay stendini o'rnatish 2-qadam
  3. O'rnatish ustuni belgilangan balandlikda qolishi uchun ignani pastki teshikka kiriting.
    Karnay stendini o'rnatish 3-qadam
  4. Total PA Ultrada vint teshikni to'sib qo'ymasligi uchun pastki tugmani soat miliga teskari yo'nalishda sozlang.
    Karnay stendini o'rnatish 4-qadam
  5. Total PA Ultra o'rnatish teshigini karnay stendining ustuni bilan tekislang va ustunga qo'ying.
    Karnay stendini o'rnatish 5/6-qadam
  6. Total PA Ultrada o'rnatish tugmasini soat yo'nalishi bo'yicha torting.

Xususiyatlar

Orqa Panel

Orqa Panel

  1. Media Panel: USB, SD, FM radio (agar mavjud bo'lsa) va Bluetooth manbalari uchun boshqaruvlar. Media Panel Mode manba belgisi o'sha manba o'ynalganda yonadi.
    Eslatma: USB drayveri yoki SD karta media panel displeyida to'g'ri ko'rinishi uchun o'ynaladigan fayllarni o'z ichiga olishi kerak. Siz APE, FLAC, MP3, 16-bit WAV va WMA fayllarini o'ynashingiz mumkin.
  2. USB Port: Musiqa o'ynash uchun USB flesh-drayvingizni bu yerga ulang. Shuningdek, siz ushbu portni USB qurilmasini zaryadlash uchun ishlatishingiz mumkin.
  3. SD Card Slot: Musiqa o'ynash uchun SD kartangizni bu yerga joylashtiring.
  4. Display: USB, SD, FM radio (agar mavjud bo'lsa) va Bluetooth uchun media panel rejimlari ko'rsatiladi.
    Eslatma: Displeyda plastik himoya mavjud. Optimal ko'rish uchun buni olib tashlang.
  5. Mic Inputs (1/4"/6.35 mm & XLR): Dinamik mikrofonni 1/4" (6.35 mm) yoki XLR kirishlariga ulang. Mic Input Volume (Mikrofon kirish balandligi) tugmachalari yordamida kirishlarning ovozini boshqaring.
  6. Mic Input Volume: Mic Input (Mikrofon kirishi) ovozini sozlash uchun ushbu tugmachani aylantiring.
  7. Aux Input (1/8"/3.5 mm): CD pleer, raqamli media pleer yoki boshqa audio manbani ushbu 1/8" (3.5 mm) stereo yordamchi kirishga ulang. Aux Input Volume (Yordamchi kirish balandligi) tugmachasi yordamida ovozni boshqaring.
  8. XLR Input (XLR): Ushbu XLR liniya darajasidagi kirishga liniya darajasidagi mikser yoki musiqa asbobini ulang. Aux Input Volume (Yordamchi kirish balandligi) tugmachasi yordamida ovozni boshqaring. Ikkita Total PA Ultra qurilmasini bog'lashda ushbu liniya darajasidagi kirishdan foydalaning.
  9. RCA Inputs: CD pleer, raqamli media pleer, mikser yoki boshqa media manbani ushbu kirishlarga ulang. Aux Input Volume (Yordamchi kirish balandligi) tugmachasi yordamida ovozni boshqaring.
  10. Aux Input Volume: Aux Input (Yordamchi kirish), XLR Input (XLR kirish) va RCA Inputs (RCA kirishlar) ovozini sozlash uchun ushbu tugmachani aylantiring.
  11. Mix Out (XLR): Ushbu XLR chiqishini boshqa faol (quvvatlangan) dinamikka ulang. Chiqish darajasi Mic Input Volume (Mikrofon kirish balandligi), Aux Input Volume (Yordamchi kirish balandligi) va Master Volume (Asosiy balandlik) tomonidan boshqariladi.
  12. Mic Echo: Mic Inputs (Mikrofon kirishlari) ga aks sado effektini qo'shish yoki olib tashlash uchun ushbu tugmachani ishlating.
  13. High EQ: Mic Input (Mikrofon kirishi), Line Input (Liniya kirishi) va Media Panel (Media panel) manbalari uchun yuqori (trible) chastotalarni -12 dB dan +12 dB gacha bo'lgan diapazonda oshiradi yoki kamaytiradi.
  14. Low EQ: Mic Input (Mikrofon kirishi), Line Input (Liniya kirishi) va Media Panel (Media panel) manbalari uchun pastki (bas) chastotalarni -12 dB dan +12 dB gacha bo'lgan diapazonda oshiradi yoki kamaytiradi.
  15. Master Volume: Karnayning umumiy chiqish ovozini sozlash uchun ushbu tugmachani aylantiring.
  16. Clip LED: Agar kirishlar yoki media panel manbasidan signal kesilsa, ushbu LED qizil rangda yonadi. Agar shunday bo'lsa, Mic Input Volume (Mikrofon kirish balandligi) tugmachasi, Aux Input Volume (Yordamchi kirish balandligi) tugmachasi yoki Master Volume (Asosiy balandlik) tugmachasining sozlamalarini kamaytiring.
  17. Power LED: Total PA Ultra yoqilgan yoki o'chirilganligini ko'rsatadi.
  18. Light Mode Button: Old paneldagi chiroqlar uchun to'rtta rejim o'rtasida o'tish uchun ushbu tugmani bosing:
    • Auto 1: Chiroqlar doimiy ravishda turli xil ranglarda aylanadi. Aylanayotganda, yorug'lik halqasi yorqin woofer bilan bir xil rangda bo'ladi. Ushbu rejimda ishlayotganda, chiroqlarni joriy rangida muzlatish uchun Light Mode (Yorug'lik rejimi) tugmasini bosib turing. Muzlatishni bekor qilish uchun yana bosib turing. Auto 1 - Total PA Ultra yoqilganda standart rejim.
    • Auto 2: Chiroqlar doimiy ravishda turli xil ranglarda aylanadi. Aylanayotganda, yorug'lik halqasi yorqin wooferdan farqli rangda bo'ladi. Ushbu rejimda ishlayotganda, chiroqlarni joriy rangida muzlatish uchun Light Mode (Yorug'lik rejimi) tugmasini bosib turing.
    • Beat Sync: Yorug'lik halqasi miltillaydi va dinamikda o'ynayotgan musiqaning temposiga qarab ranglarni o'zgartiradi. Yorqin woofer doimiy ravishda turli xil ranglarda aylanadi.
    • Off: Chiroqlar o'chadi.
  19. Power Cable Input (IEC): Qurilmaga quvvat berish uchun kiritilgan quvvat kabelini bu yerga joylashtiring.
  20. Fuse: Sigortaning yo'nalishi Total PA Ultra ning joriy kuchlanish sozlamasini belgilaydi. Joriy sozlama oq uchburchak (r) ustida ko'rsatilgan: 110–120 V yoki 220–240 V. Agar siz Total PA Ultra ni boshqa kuchlanishli mintaqada ishlatsangiz, sigorta ushlagichini olib tashlash, uni ag'darish va qayta joylashtirish orqali kuchlanish sozlamasini o'zgartiring.
    Agar qurilmaning sigortasi buzilgan bo'lsa, sigorta ushlagichini olib tashlang va buzilgan sigortani bir xil reytingga ega bo'lgan sigorta bilan almashtiring (sigorta ushlagichida chop etilgan). Noto'g'ri reytingga ega bo'lgan sigortadan foydalanish qurilmaga va/yoki sigortaga zarar yetkazishi mumkin.
    Sigorta
  21. Power Switch: Total PA Ultra ni yoqadi yoki o'chiradi.

Media Panel

Media Panel Functions: (Media panel funksiyalari)

Mode: USB, SD, FM radio (agar mavjud bo'lsa) yoki Bluetooth dan rejimlarni almashtiradi.

Eslatma: USB drayveri yoki SD karta media panel displeyida to'g'ri ko'rinishi uchun o'ynaladigan fayllarni o'z ichiga olishi kerak. Siz APE, FLAC, MP3, 16-bit WAV va WMA fayllarini o'ynashingiz mumkin.

Play/Pause: USB, SD yoki Bluetooth manbasini o'ynatish/to'xtatib turish. Oldindan o'rnatilgan avtomatik saqlash funksiyasini boshlash uchun Play/Pause (O'ynatish/To'xtatish) tugmasini 2 soniya bosib turing (agar mavjud bo'lsa). Bu eng past stansiyaga (87.5) o'tadi va keyin eng kuchli stansiyalarni oldindan o'rnatilgan sifatida avtomatik saqlash uchun tarmoqli kengligi bo'ylab harakatlanadi.

Repeat: Barcha treklarni takrorlash (ALL), papkadagi barcha treklarni takrorlash (FOLd), joriy o'ynayotgan USB yoki SD trekni takrorlash (OnE) yoki trek tartibini aralashtirish (rAn).

Previous: Oldingi USB, SD yoki Bluetooth trekni o'ynaydi. FM radiosini tinglayotganda (agar mavjud bo'lsa), FM stansiyalari orqali o'tish uchun tugmani bir marta bosing va kanal oldindan sozlamalari orqali orqaga qarab qidirish uchun tugmani bosib turing.

Next: Keyingi USB, SD yoki Bluetooth trekni o'ynaydi. FM radiosini tinglayotganda (agar mavjud bo'lsa), radioni bitta oldindan sozlashga sozlash uchun tugmani bir marta bosing va kanal oldindan sozlamalari orqali oldinga qarab qidirish uchun tugmani bosib turing.

Eslatma: Ba'zi ilovalarda Previous (Oldingi) () yoki Next (Keyingi) () tugmalarini bosish boshqa pleylistga yoki musiqa janriga o'tishi mumkin.

Media Panel Masofadan Boshqarish Pulti

Eslatma: Masofadan boshqarish pultini to'g'ridan-to'g'ri dinamik wooferning old tomoniga qaratib turing. Xona yoritilishi va batareya quvvati masofadan boshqarish pultining ishlash masofasiga ta'sir qilishi mumkin.

Eslatma: Masofadan boshqarish pultidan birinchi marta foydalanish uchun avval batareya bo'linmasiga biriktirilgan yorliqni tortib oling. Masofadan boshqarish pultining batareyasini o'zgartirish uchun masofadan boshqarish pultining orqa tomonida joylashgan diagrammaga amal qiling. Almashtirish uchun 3 V DC CR2032 litiy tugmachali batareyadan foydalaning.

Media Panel Masofadan Boshqarish Pulti

  • Stop: Media panel manbasining o'ynashini to'xtatadi.
  • Mode: Media panel manbasini tanlaydi: USB, SD, FM radio (agar mavjud bo'lsa) yoki Bluetooth.
    Eslatma: USB drayveri yoki SD karta media panel displeyida to'g'ri ko'rinishi uchun o'ynaladigan fayllarni o'z ichiga olishi kerak. Siz APE, FLAC, MP3, 16-bit WAV va WMA fayllarini o'ynashingiz mumkin.
  • Mute: Media panel manbalarida musiqa o'ynashini o'chiradi.
  • Prev (): Oldingi USB yoki SD karta trekiga o'tadi. Bluetooth manbalarini tinglayotganda, ba'zi ilovalarda Prev (Oldingi) tugmasini bosish boshqa pleylistga yoki musiqa janriga o'tishi mumkin. FM radiosini tinglayotganda (agar mavjud bo'lsa), FM stansiyalari orqali o'tish uchun Prev (Oldingi) tugmasini bir marta bosing va kanal oldindan sozlamalari orqali orqaga qarab qidirish uchun tugmani bosib turing.
  • Next (): Keyingi USB yoki SD karta trekiga o'tadi. Bluetooth manbalarini tinglayotganda, ba'zi ilovalarda Next (Keyingi) tugmasini bosish boshqa pleylistga yoki musiqa janriga o'tishi mumkin. FM radiosini tinglayotganda (agar mavjud bo'lsa), radioni bitta oldindan sozlashga sozlash uchun Next (Keyingi) tugmasini bir marta bosing va kanal oldindan sozlamalari orqali oldinga qarab qidirish uchun tugmani bosib turing.
  • Play/Pause (): USB, SD yoki Bluetooth media panel manbasini o'ynaydi yoki to'xtatib turadi. Oldindan o'rnatilgan avtomatik saqlash funksiyasini boshlash uchun Play/Pause (O'ynatish/To'xtatish) tugmasini 2 soniya bosib turing (agar mavjud bo'lsa). Bu eng past stansiyaga (87.5) o'tadi va keyin eng kuchli stansiyalarni oldindan o'rnatilgan sifatida avtomatik saqlash uchun FM diapazoni bo'ylab harakatlanadi.
    Eslatma: Fayllar USB yoki SD manbasidan avval ildiz darajasida nima borligining alifbo tartibida, keyin papka bo'yicha alifbo tartibida va keyin trek nomi bo'yicha o'ynatiladi.
  • Vol –: Media panel manbasi ovozini pasaytiradi.
  • Vol +: Media panel manbasi ovozini oshiradi.
    Eslatma: Masofadan boshqarish pultining ovozi faqat media panel manbasiga ta'sir qiladi va qurilmaning orqa panelidagi jismoniy media panel ovozi tugmachasi bilan birgalikda ishlaydi.
  • EQ: Media panel manbasi bilan ishlatish uchun quyidagi raqamli EQ oldindan sozlamalaridan birini tanlaydi: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classical (CLA), Country (COU), No EQ (OFF, zavod standart sozlamasi).
    Eslatma: Raqamli EQ faqat Bluetooth, USB flesh-drayv va SD karta manbalari uchun ishlaydi.
  • 100+: 100 ta trekka oldinga sakraydi.
  • 200+: 200 ta trekka oldinga sakraydi.
  • Number Keys: FM radio stansiyalari uchun kanal tanlashni (agar mavjud bo'lsa) va USB va SD karta manbalari uchun trek tanlashni ta'minlaydi.

Ishlash

Bluetooth qurilmasini ulash

  1. Bluetooth qurilmangizni yoqing.
  2. Total PA Ultrani yoqing.
  3. Displeyda "bt" (bt) sifatida ko'rinadigan Bluetooth rejimini tanlash uchun Mode (Rejim) tugmasidan foydalaning. Total PA Ultra Bluetooth qurilmalarini qidirish uchun avtomatik ravishda ulanish rejimiga o'tadi. Bluetooth belgisi miltillayotganida siz ulanish rejimida ekanligingizni bilib olasiz. Bundan tashqari, dinamikdan avtomatik ovozli so'rovlar sizni qurilmaning holati haqida ogohlantiradi: Bluetooth Pairing (Bluetooth ulanishi), Bluetooth Connected (Bluetooth ulangan) yoki Bluetooth Disconnected (Bluetooth uzilgan). *
  4. Bluetooth qurilmangizning sozlash ekraniga o'ting, Total PA Ultrani toping va ulaning. Bluetooth belgisi doimiy ravishda yonib turadi.
    Eslatma: Foydalanuvchilar ulanish yoki musiqa ijro etishda muammolarga duch kelsalar, qurilmalarining operatsion tizimini yangilashni o'ylab ko'rishlari kerak.
  5. Ulanishni uzish uchun qurilmangizda Bluetooth-ni o'chiring yoki qurilmangizdan Forget this device (Bu qurilmani unutish) ni tanlang.

* Agar siz ovozli so'rovlarni o'chirmoqchi (yoki yoqmoqchi) bo'lsangiz, Media Panel (Media panel) dagi Play/Pause (Ijro/Tanaffus) tugmasini bosib ushlab turing.

Eslatma: Ovozli so'rovlarni o'chirish (yoki yoqish) uchun Bluetooth audio manbai sifatida tanlangan bo'lishi kerak.

NFC yordamida Bluetooth qurilmasini ulash

NFC (yaqin maydon aloqasi) qurilmalardan ma'lumot almashish imkonini beradi, masalan, ularni bir-biriga sekin urish orqali ulanish.

Total PA Ultra bilan ulanish uchun NFC dan foydalanish uchun:

  1. NFC dan foydalanish uchun qurilmangiz yoqilgan va qulfdan chiqarilgan bo'lishi kerak.
  2. Qurilmangizning Settings (Sozlamalar) menyusiga kiring va NFC ning On (Yoqilgan) ekanligini tekshiring (bir martalik qadam).
  3. Total PA Ultrani yoqing.
  4. Qurilmangizni Total PA Ultraning orqa panelida joylashgan NFC logotipiga tekkizing va qisqa vaqt ushlab turing.
  5. Telefoningizda paydo bo'ladigan ulanish ko'rsatmalariga amal qiling. Agar parol talab qilinsa, "0000" ni kiriting.
  6. Ulanishni bekor qilish uchun qurilmangizni NFC logotipiga sekin urib qo'ying.

Ikki dinamikni ulash

Ikki Total PA Ultra dinamikini bog'lash uchun:

  1. XLR kabelini bitta Total PA Ultraning orqa panelida joylashgan Mix Output (Mikslash chiqishi) ga ulang.
  2. XLR kabelining boshqa uchini boshqa Total PA Ultraning XLR Input (XLR kirishi) ga ulang.
  3. Ikkala dinamikni ham yoqing. Kirish signal darajasini sozlash uchun ikkinchi dinamikdagi Aux Input Volume (Aux kirish ovozi) dan foydalaning.

Muammolarni bartaraf etish

Agar ovoz buzilgan bo'lsa: Ovoz manbai yoki musiqa asbobining ovoz balandligini pasaytirishga harakat qiling. Shuningdek, Total PA Ultraning umumiy ovoz balandligini kamaytirishga harakat qiling.

Agar juda ko'p bas bo'lsa: Bas darajasini pasaytirish uchun Total PA Ultra yoki ovoz manbaingizdan ohang yoki EQ boshqaruvini sozlashga harakat qiling. Bu sizga kesish (buzilish) sodir bo'lishidan oldin musiqani balandroq ijro etish imkonini beradi.

Mikrofon ishlatilganda baland ovozli hushtak eshitilsa: Bu, ehtimol, teskari aloqadir. Mikrofonni dinamikdan uzoqlashtiring.

Agar siz mikrofonni musiqa ovozi ustidan eshita olmasangiz: Manbaingizdan musiqa ovozini pasaytiring.

Oldingi () yoki Keyingi ()ni bossam, u keyingi FM stantsiyasiga o'tmaydi: Tugmani qisqa bosish oldindan o'rnatilganlarga o'tadi. Keyingi stantsiyani qidirish uchun tugmani bosib turing. (Agar mavjud bo'lsa)

Agar radio stantsiya kanali miltillayotgan bo'lsa: Qurilma hozirda o'chirilgan. Miltillashni to'xtatish va ijroni davom ettirish uchun ovozni yoqing.

USB trek raqami (Misol: 001) sekin miltillaydi: USB drayv musiqa ijrosi o'chirilgan. Miltillashni to'xtatish va ijroni davom ettirish uchun ovozni yoqing.

LCD "NONE" (HECH KIM) ni ko'rsatadi: Qurilma USB/SD rejimida, lekin USB drayv ulanmagan yoki SD karta kiritilmagan. Agar USB drayv yoki SD karta allaqachon to'g'ri kiritilgan bo'lsa, unda ijro etiladigan fayllar (APE, FLAC, MP3, 16-bit WAV va WMA fayllari) mavjudligiga ishonch hosil qiling.

Agar Bluetooth logotipi tez miltillayotgan bo'lsa: Qurilma hozirda ulanish rejimida.

Agar Bluetooth logotipi sekin miltillayotgan bo'lsa: Qurilma ulangan, lekin musiqa o'chirilgan. Miltillashni to'xtatish va ijroni davom ettirish uchun ovozni yoqing.

Agar siz audio qurilmangizni Bluetooth orqali Total PA Ultra ga ulay olmasangiz:

  • Ulanishga urinayotganda audio qurilmangiz (masalan, smartfon yoki planshet) va Total PA Ultra iloji boricha yaqinroq bo'lishi kerak. Audio qurilma ham, Total PA Ultra ham devorlar, mebellar va hokazolar bilan to'silmaganligiga ishonch hosil qiling.
  • Total PA Ultrani boshqa audio qurilmadan uzish va qidiruv jarayonini qayta boshlash uchun Total PA Ultrada Bluetooth ulanishini qayta o'rnating. Agar bu darhol ishlamasa, Total PA Ultrani o'chiring va keyin qayta yoqing. Qo'shimcha ma'lumot uchun Bluetooth qurilmasini ulash ga qarang.
  • Bluetooth-ni o'chirib yoqish orqali audio qurilmangizda Bluetooth ulanishini qayta o'rnating. Buni telefoningiz yoki boshqa audio qurilmangizning Sozlamalaridagi Bluetooth menyusida topishingiz mumkin.

Agar bu ishlamasa va siz ilgari Total PA Ultra ga ulangan bo'lsangiz, audio qurilmangizning Bluetooth menyusida mavjud yoki ilgari ulangan qurilmalar ro'yxatida Total PA Ultrani toping, uning yonida joylashgan "tishli g'ildirak" yoki "i" belgisini bosing va keyin Unpair (Ulashni bekor qilish) yoki Forget (Unutish) ni tanlang. Total PA Ultrani o'chiring va qayta yoqing va u mavjud qurilmalar ro'yxatida qayta paydo bo'lgandan so'ng qayta ulanishga harakat qiling.

Eslatma: Agar Total PA Ultra yaqinda boshqa audio qurilmaga ulangan bo'lsa va u hali ham masofa ichida bo'lsa, to'liq uzish uchun ushbu jarayonni ushbu audio qurilma bilan takrorlashingiz kerak bo'lishi mumkin.

Texnik xususiyatlar

Chiqish quvvati 500 W (Eng yuqori)
Maksimal SPL (@ 1 m) 116 dB eng yuqori, 110 dB doimiy C-o'lchovli, bo'sh joy
Past chastota 15" (381 mm) vufer, 2" (51 mm) ovoz g'altagi
Yuqori chastota 1" (25 mm)-chiqishli ferrit siqish drayveri, 1" (25 mm) ovoz g'altagi
Krossover 2.6 kHz
Chastota javobi 55 Hz – 20 kHz (+3 dB)
Chastota diapazoni 45 Hz – 22 kHz (@ -10 dB)
Shox qoplamasi 80/100° H x 60° V, nominal (@ -6 dB)
Kirish Kuchaytirish diapazoni: -∞ dan +10 dB gacha (mikrofon/liniya)
Maksimal kirish darajasi: +10 dBu
Empedans: 22 kΩ
Tashqi boshqaruvlar Kanal ovozi, asosiy ovoz, LED bilan yoqish/o'chirish, LED bilan klip cheklovchisi, echo, 2 polosali ekvalayzer, rejim, ijro/tanaffus, takrorlash, oldingi trek, keyingi trek, yorug'lik rejimi
Ulagichlar (3) XLR kirishlari (2 dinamik mikrofon/liniya, 1 liniya)
(2) 1/4" (6.35 mm) TRS kirishlari
(1) 1/8" (3.5 mm) TRS kirishi
(1) stereo RCA kirish juftligi
(1) XLR mikslash chiqishi
(1) SD karta uyasi
(1) USB porti (xost)
(1) IEC quvvat ulanishi
Yorug'lik turi RGB LED
Bluetooth* Profil: A2DP, AVRCP
Versiya: 4.2
Diapazon: 100 fut / 30.5 metrgacha *
USB/SD karta Audio: USB drayv yoki SD kartadan musiqa ijro etish
Qo'llab-quvvatlanadigan fayl tizimi: FAT32
Qo'llab-quvvatlanadigan fayl turlari: APE, FLAC, MP3, WAV, WMA
Maksimal fayl hajmi: ≤ 16 GB
Maksimal USB drayv / SD karta sig'imi: ≤ 16 GB
Himoya xususiyatlari Haddan tashqari harakat, issiqlik, qisqa tutashuvdan himoya
Quvvat Dinamik: 100 VAC, 110–120 VAC yoki 220–240 VAC; 50/60 Hz
Sigorta: ~100–120 V: 5 A, 300 W; yoki ~220–240 V: 2.5 A, 300 W (EU versiyasi)
Masofadan boshqarish pulti: 3 VDC CR2032 lityum tugmali batareya
Korpus Pol monitori imkoniyatiga ega bo'lgan trapezoidal; teshilgan po'lat panjarali inyeksion kalıplanmış polipropilen
Transport: 1 teleskopik tutqich, 3 tutqich, 2 g'ildirak
O'rnatish: Integratsiyalashgan ustun uyasi (diametri 36 mm)
O'lchamlar
(balandlik x kenglik x chuqurlik)		 27.6" x 17.8" x 14.6"
700 x 452 x 372 mm
Og'irlik
(faqat dinamik)		 40.1 lbs.
18.2 kg

Texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin.

* Bluetooth diapazoniga devorlar, to'siqlar va harakat ta'sir qiladi. Optimal ishlash uchun mahsulotni xonaning o'rtasiga joylashtiring, shunda u devorlar, mebellar va hokazolar bilan to'silmasin.

FCC ID: 2AB3E-IPA91
Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi. Ishlash quyidagi ikki shartga bog'liq: (1) ushbu qurilma zararli shovqinni keltirib chiqarmasligi kerak va (2) ushbu qurilma istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni ham qabul qilishi kerak. B sinfidagi FCC chegaralariga muvofiqligini ta'minlash uchun ushbu qurilma bilan ekranlangan kabellar ishlatilishi kerak.
