Sissejuhatus

Veenduge, et kõik loendis Pakendi sisu loetletud esemed oleksid karbis olemas. Otsige karbist vahtlehe alt kõlari statiivi kummist jalgu, kõlari statiivi kinnitusnuppu, toitekaablit ja mikrofoni.
Enne toote kasutamist lugege läbi ohutusjuhend.
Uurige Ühendusskeemi.
Veenduge, et kõik sisendseadmed, nagu mikrofonid, CD-mängijad või digitaalsed meediamängijad, oleksid välja lülitatud ja helitugevuse seaded oleksid seatud "nulli".
Ühendage kõik seadmed, nagu näidatud.
Lülitage kõik sisse järgmises järjekorras:
- helisisendi allikad (st mikrofonid, instrumendid, CD-mängijad)
- Total PA Ultra
Väljalülitamisel pöörake see toiming alati vastupidiseks:
- Total PA Ultra
- kõik sisendseadmed

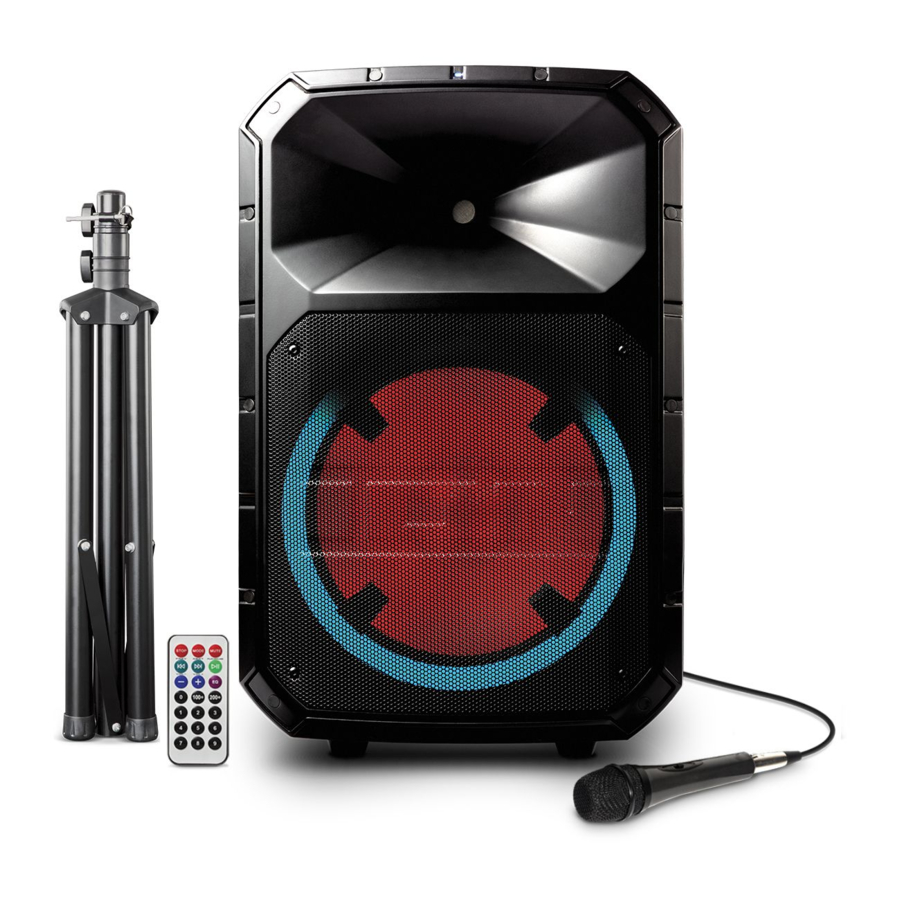

Pakendi sisu

Total PA Ultra
Mikrofon koos kaabliga
20' (6 m) XLR ühenduskaabel
Teleskoopiline kõlari statiiv
Kaugjuhtimispult
Toitekaabel (IEC)
Kiirjuhend
Ohutusjuhised ja garantiiteabe brošüür

Tugi

Selle toote uusima teabe (süsteeminõuded, ühilduvusteave jne) ja toote registreerimise kohta leiate veebisaidilt ionaudio.com.

Täiendava tootetoe saamiseks külastage veebisaiti ionaudio.com/support.

Ärge jätke Total PA Ultra vihma või seisva vee kätte.

Kiire seadistamine

Ühendusskeem

Esemed, mida pole loetletud jaotises Sissejuhatus > Pakendi sisu, müüakse eraldi.

Kõlari statiivi paigaldamine

Pikendage kõlari statiivi statiivi jalad täielikult tasasel ja stabiilsel pinnal. Otsige karbi sisust vahtlehe alt kummist jalgu ja kõlari statiivi kinnitusnuppu.
Tõstke kinnituspost vajaliku kõrguseni ja pingutage külgmist reguleerimisnuppu.
Sisestage tihvt alumisse tihvti auku, nii et kinnituspost püsib teie määratud kõrgusel.
Reguleerige Total PA Ultra alumist nuppu vastupäeva, nii et kruvi ei blokeeriks ava.
Joondage Total PA Ultra kinnitusava kõlari statiivi postiga ja asetage see postile.
Pingutage Total PA Ultra kinnitusnuppu päripäeva.

Omadused

Tagapaneel

Meediapaneel: USB, SD, FM-raadio (kui on saadaval) ja Bluetooth-allikate juhtnupud. Meediapaneeli režiimi allika sümbol süttib, kui see allikas mängib.
Märkus: USB-mäluseade või SD-kaart peab sisaldama esitatavaid faile, et see meediapaneeli ekraanil õigesti kuvataks. Saate esitada APE, FLAC, MP3, 16-bitiseid WAV ja WMA faile.
USB-port: Ühendage siia oma USB-mäluseade, et muusikat esitada. Saate seda porti kasutada ka USB-seadme laadimiseks.
SD-kaardi pesa: Sisestage siia oma SD-kaart, et muusikat esitada.
Ekraan: Kuvab USB, SD, FM-raadio (kui on saadaval) ja Bluetoothi meediapaneeli režiimid.
Märkus: Ekraanil on plastikkaitse. Eemaldage see optimaalseks vaatamiseks.
Mikrofoni sisendid (1/4"/6.35 mm & XLR): Ühendage dünaamiline mikrofon 1/4" (6.35 mm) või XLR sisenditesse. Juhtige sisendite helitugevust Mic Input Volume nuppude abil.
Mikrofoni sisendi helitugevus (Mic Input Volume): Pöörake seda nuppu, et reguleerida Mic Input sisendi helitugevust.
Aux sisend (1/8"/3.5 mm): Ühendage CD-mängija, digitaalne meediamängija või muu heliallikas selle 1/8" (3.5 mm) stereo abisisendiga. Juhtige helitugevust Aux Input Volume nupuga.
XLR sisend (XLR): Ühendage liinitaseme mikser või muusikariist selle XLR liinitaseme sisendiga. Juhtige helitugevust Aux Input Volume nupuga. Kasutage seda liinitaseme sisendit kahe Total PA Ultra seadme ühendamiseks.
RCA sisendid: Ühendage CD-mängija, digitaalne meediamängija, mikser või muu meediaallikas nende sisenditega. Juhtige helitugevust Aux Input Volume nupuga.
Aux sisendi helitugevus (Aux Input Volume): Pöörake seda nuppu, et reguleerida Aux Input, XLR Input ja RCA Inputs sisendite helitugevust.
Mix Out (XLR): Ühendage see XLR väljund teise aktiivse (toitega) kõlariga. Väljundi taset juhitakse Mic Input Volume, Aux Input Volume ja Master Volume abil.
Mic Echo: Kasutage seda nuppu, et lisada või eemaldada kajaefekti Mic Inputs sisenditele.
High EQ: Suurendab või vähendab kõrgeid (kõrgsageduslikke) sagedusi Mic Input, Line Input ja Media Panel allikate jaoks vahemikus -12 dB kuni +12 dB.
Low EQ: Suurendab või vähendab madalaid (bass) sagedusi Mic Input, Line Input ja Media Panel allikate jaoks vahemikus -12 dB kuni +12 dB.
Põhihelitugevus (Master Volume): Pöörake seda nuppu, et reguleerida kõlari üldist väljundhelitugevust.
Clip LED: See LED vilgub punaselt, kui sisenditest või meediapaneeli allikast tulev signaal on kärbitud. Kui see juhtub, vähendage Mic Input Volume nuppu, Aux Input Volume nuppu või Master Volume nuppu.
Toite LED (Power LED): Näitab, kas Total PA Ultra on sisse või välja lülitatud.
Valgusrežiimi nupp (Light Mode Button): Vajutage seda nuppu, et lülituda esipaneeli tulede nelja režiimi vahel:
- Auto 1: Tuled vahelduvad pidevalt erinevate värvide vahel. Tsükli ajal on valgusring sama värvi kui helendav bassikõlar. Selles režiimis töötades vajutage ja hoidke all Light Mode nuppu, et tuled praegusele värvile külmutada. Uuesti külmutamiseks vajutage ja hoidke uuesti all. Auto 1 on vaike režiim, kui Total PA Ultra sisse lülitatakse.
- Auto 2: Tuled vahelduvad pidevalt erinevate värvide vahel. Tsükli ajal on valgusring erinevat värvi kui helendav bassikõlar. Selles režiimis töötades vajutage ja hoidke all Light Mode nuppu, et tuled praegusele värvile külmutada.
- Beat Sync: Valgusring vilgub ja muudab värve vastavalt kõlaris mängiva muusika tempole. Helendav bassikõlar vaheldub pidevalt erinevate värvide vahel.
- Väljas (Off): Tuled lülituvad välja.
Toitekaabli sisend (Power Cable Input) (IEC): Sisestage siia kaasasolev toitekaabel, et seadet toita.
Kaitse (Fuse): Kaitsmehoidiku orientatsioon määrab Total PA Ultra praeguse pinge seadistuse. Praegune seadistus on näidatud valge kolmnurga (r) kohal: 110–120 V või 220–240 V. Kui kasutate Total PA Ultra seadet piirkonnas, kus on erinev pinge, muutke pinge seadistust, eemaldades kaitsmehoidiku, keerates selle ümber ja sisestades selle uuesti.
Kui seadme kaitse on katki, eemaldage kaitsmehoidik ja asendage katkine kaitse sama reitinguga kaitsmega (trükitud kaitsmehoidikule). Vale reitinguga kaitsme kasutamine võib seadet ja/või kaitset kahjustada.
Toitelüliti (Power Switch): Lülitab Total PA Ultra sisse või välja.

Meediapaneel

Meediapaneeli funktsioonid:

Režiim (Mode): Lülitab režiime USB, SD, FM-raadio (kui on saadaval) või Bluetoothi vahel.

Märkus: USB-mäluseade või SD-kaart peab sisaldama esitatavaid faile, et see meediapaneeli ekraanil õigesti kuvataks. Saate esitada APE, FLAC, MP3, 16-bitiseid WAV ja WMA faile.

Esita (Play)/Paus (Pause): Esitab/peatab USB, SD või Bluetooth allika. Vajutage ja hoidke Esita (Play)/Paus (Pause) 2 sekundit all, et alustada eelseadistatud automaatse salvestamise funktsiooni (kui on saadaval). See hüppab madalaimale jaamale (87.5) ja läbib seejärel ribalaiuse, et automaatselt salvestada tugevaimad jaamad eelseadistustena.

Korda (Repeat): Kordab kõiki lugusid (ALL), kordab kõiki lugusid kaustas (FOLd), kordab praegust esitatavat USB või SD lugu (OnE) või segab lugude järjekorda (rAn).

Eelmine (Previous): Esitab eelmise USB, SD või Bluetooth loo. FM-raadio kuulamisel (kui on saadaval) vajutage nuppu üks kord, et FM-jaamades tagasi liikuda, ja hoidke nuppu all, et kanalite eelseadistustes tagasi liikuda.

Järgmine (Next): Esitab järgmise USB, SD või Bluetooth loo. FM-raadio kuulamisel (kui on saadaval) vajutage nuppu üks kord, et raadiot ühe eelseadistuse võrra alla häälestada, ja hoidke nuppu all, et kanalite eelseadistustes edasi liikuda.

Märkus: Mõnes rakenduses võib nuppude Eelmine (Previous) () või Järgmine (Next) () vajutamine viia teise esitusloendisse või muusikažanrisse.

Meediapaneeli pult

Märkus: Suunake pult otse kõlari bassikõlari esiosa poole. Ruumivalgustus ja aku kestvus võivad mõjutada puldi tööulatust.

Märkus: Puldi esmakordseks kasutamiseks tõmmake esmalt välja akupesa külge kinnitatud sakk. Puldi aku vahetamiseks järgige puldi tagaküljel olevat diagrammi. Kasutage asenduseks 3 V DC CR2032 liitiumist nööpelementi.

Peata (Stop): Peatab meediapaneeli allika esitamise.
Režiim (Mode): Valib meediapaneeli allika: USB, SD, FM-raadio (kui on saadaval) või Bluetooth.
Märkus: USB-mäluseade või SD-kaart peab sisaldama esitatavaid faile, et see meediapaneeli ekraanil õigesti kuvataks. Saate esitada APE, FLAC, MP3, 16-bitiseid WAV ja WMA faile.
Vaigista (Mute): Vaigistab muusika taasesituse meediapaneeli allikatest.
Eelm (Prev) (): Liigub eelmise USB või SD-kaardi loo juurde. Bluetooth-allikate kuulamisel võib Eelm (Prev) vajutamine mõnes rakenduses viia teise esitusloendisse või muusikažanrisse. FM-raadio kuulamisel (kui on saadaval) vajutage nuppu Eelm (Prev) üks kord, et FM-jaamades tagasi liikuda, ja hoidke nuppu all, et kanalite eelseadistustes tagasi liikuda.
Järgmine (Next) (): Liigub järgmise USB või SD-kaardi loo juurde. Bluetooth-allikate kuulamisel võib Järgmine (Next) vajutamine mõnes rakenduses viia teise esitusloendisse või muusikažanrisse. FM-raadio kuulamisel (kui on saadaval) vajutage nuppu Järgmine (Next) üks kord, et raadiot ühe eelseadistuse võrra alla häälestada, ja hoidke nuppu all, et kanalite eelseadistustes edasi liikuda.
Esita (Play)/Paus (Pause) (): Esitab või peatab USB, SD või Bluetooth meediapaneeli allika. Vajutage ja hoidke Esita (Play)/Paus (Pause) 2 sekundit all, et alustada eelseadistatud automaatse salvestamise funktsiooni (kui on saadaval). See hüppab madalaimale jaamale (87.5) ja läbib seejärel FM-riba, et automaatselt salvestada tugevaimad jaamad eelseadistustena.
Märkus: Faile esitatakse USB või SD allikast kõigepealt juurtasandil olevate failide tähestikulises järjekorras, seejärel kaustade tähestikulises järjekorras ja seejärel lugude nimede tähestikulises järjekorras.
Helitugevus (Vol) –: Vähendab meediapaneeli allika helitugevust.
Helitugevus (Vol) +: Suurendab meediapaneeli allika helitugevust.
Märkus: Puldi helitugevus mõjutab ainult meediapaneeli allikat ja töötab koos seadme tagapaneelil oleva füüsilise meediapaneeli helitugevuse nupuga.
EQ: Valib ühe järgmistest digitaalsetest EQ eelseadistustest, mida kasutada meediapaneeli allikaga: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Klassikaline (CLA), Kantri (COU), EQ puudub (OFF, tehase vaikesäte).
Märkus: Digitaalne EQ töötab ainult Bluetoothi, USB-mäluseadme ja SD-kaardi allikatega.
100+: Hüppab 100 lugu edasi.
200+: Hüppab 200 lugu edasi.
Numbrinupud: Pakub kanalite valikut FM-raadiojaamade jaoks (kui on saadaval) ja lugude valikut USB ja SD-kaardi allikate jaoks.

Kasutamine

Bluetooth-seadme sidumine

Lülitage oma Bluetooth-seade sisse.
Lülitage Total PA Ultra sisse.
Kasutage nuppu Mode (režiim), et valida Bluetoothi režiim, mis kuvatakse ekraanil kui "bt". Total PA Ultra lülitub automaatselt sidumisrežiimi, et otsida Bluetooth-seadmeid. Saate aru, et olete sidumisrežiimis, kui Bluetoothi ikoon vilgub. Lisaks teavitavad kõlarist tulevad automaatsed hääljuhised teid seadme olekust: Bluetooth Pairing (Bluetoothi sidumine), Bluetooth Connected (Bluetooth ühendatud) või Bluetooth Disconnected (Bluetooth ühendus katkestatud). *
Navigeerige oma Bluetooth-seadme seadistuskuvale, leidke Total PA Ultra ja looge ühendus. Bluetooth icon (Bluetoothi ikoon) jääb pidevalt põlema.
Märkus: Kasutajad peaksid kaaluma oma seadme operatsioonisüsteemi värskendamist, kui neil on probleeme sidumise või muusika esitamisega.
Sidumise katkestamiseks lülitage oma seadmes Bluetooth välja või valige oma seadmest Forget this device (unusta see seade).

* Kui soovite hääljuhised keelata (või lubada), vajutage ja hoidke all nuppu Play/Pause (Esita/Paus) Media Panel (Meediapaneelil).

Märkus: Hääljuhiste keelamiseks (või lubamiseks) tuleb Bluetooth valida heliallikaks.

Bluetooth-seadme sidumine NFC abil

NFC (near-field communication ehk lähiväljaside) võimaldab andmevahetust seadmete vahel, näiteks sidumist, neid õrnalt kokku põrgatades. Kontrollige oma seadme kasutusjuhendist, kas see funktsioon on toetatud.

NFC kasutamine Total PA Ultra-ga sidumiseks:

NFC kasutamiseks peab teie seade olema sisse lülitatud ja lukustamata.
Sisenege oma seadme menüüsse Settings (Seaded) ja kontrollige, kas NFC on sisse lülitatud (ühekordne samm).
Lülitage Total PA Ultra sisse.
Puudutage ja hoidke oma seadet lühidalt Total PA Ultra tagapaneelil asuva NFC logo juures.
Järgige oma telefonis kuvatavaid sidumisjuhiseid. Kui on vaja pääsukoodi, sisestage "0000".
Sidumise tühistamiseks põrgatage oma seadet õrnalt vastu NFC logo.

Kahe kõlari ühendamine

Kahe Total PA Ultra kõlari ühendamiseks:

Ühendage XLR-kaabel ühe Total PA Ultra tagapaneelil asuvasse Mix Output (Mix väljundisse).
Ühendage XLR-kaabli teine ots teise Total PA Ultra XLR Input (XLR sisendisse).
Lülitage mõlemad kõlarid sisse. Kasutage teisel kõlaril Aux Input Volume (Aux sisendi helitugevust), et reguleerida sisendsignaali taset.

Veaotsing

Kui heli on moonutatud: Proovige vähendada oma heliallika või muusikariista helitugevuse regulaatorit. Samuti proovige vähendada Total PA Ultra üldist helitugevust.

Kui on liiga palju bassi: Proovige reguleerida Total PA Ultra või oma heliallika tooni või ekvalaiseri juhtnuppu, et vähendada bassi taset. See võimaldab teil muusikat valjemini mängida enne kärpimist (moonutamist).

Kui mikrofoni kasutamisel on kuulda kõrget vilistavat heli: See on tõenäoliselt tagasiside. Suunake mikrofon kõlarist eemale.

Kui te ei kuule mikrofoni muusika helitugevuse tõttu: Keerake oma allika muusika helitugevust maha.

Kui ma vajutan Previous (Eelmine) () või Next (Järgmine) (), ei liigu see järgmisele FM-jaamale: Nupu lühikesed vajutused hüppavad eelseadistustele. Hoidke nuppu all, et otsida järgmist jaama. (Kui kohaldatav)

Kui raadiojaama kanal vilgub: Seade on praegu vaigistatud. Vaigistuse tühistamiseks lõpetage vilkumine ja jätkake taasesitust.

USB-lugu number (Näide: 001) vilgub aeglaselt: USB-draivi muusika taasesitus on vaigistatud. Vaigistuse tühistamiseks lõpetage vilkumine ja jätkake taasesitust.

LCD-ekraanil kuvatakse "NONE" (PUUDUB): Seade on USB/SD-režiimis, kuid USB-draivi pole ühendatud või SD-kaarti pole sisestatud. Kui USB-draiv või SD-kaart on juba korralikult sisestatud, veenduge, et see sisaldab esitatavaid faile (APE, FLAC, MP3, 16-bitised WAV- ja WMA-failid).

Kui Bluetoothi logo vilgub kiiresti: Seade on praegu sidumisrežiimis.

Kui Bluetoothi logo vilgub aeglaselt: Seade on seotud, kuid muusika on vaigistatud. Vaigistuse tühistamiseks lõpetage vilkumine ja jätkake taasesitust.

Kui te ei saa oma heliseadet Bluetoothi kaudu Total PA Ultra-ga ühendada:

Hoidke oma heliseadet (nt nutitelefoni või tahvelarvutit) ja Total PA Ultra ühenduse loomise ajal võimalikult lähedal. Veenduge, et nii heliseade kui ka Total PA Ultra oleksid vabad seintest, mööblist jne.
Lähtestage Bluetoothi ühendus Total PA Ultra-s, et katkestada Total PA Ultra ühendus mis tahes muu heliseadmega ja alustada otsinguprotsessi uuesti. Kui see kohe ei tööta, lülitage Total PA Ultra välja ja seejärel uuesti sisse. Lisateavet leiate jaotisest Bluetooth-seadme sidumine.
Lähtestage Bluetoothi ühendus oma heliseadmes, lülitades Bluetoothi välja ja uuesti sisse. Selle leiate oma telefoni või muu heliseadme seadete Bluetoothi menüüst.

Kui see ei tööta ja olete varem Total PA Ultra-ga ühenduse loonud, leidke Total PA Ultra oma heliseadme Bluetoothi menüüs saadaolevate või varem ühendatud seadmete loendist, puudutage selle kõrval asuvat "hammasratta" või "i" ikooni ja valige seejärel Unpair (Tühista sidumine) või Forget (Unusta). Lülitage Total PA Ultra välja ja uuesti sisse ning proovige uuesti siduda, kui see uuesti teie saadaolevate seadmete loendis kuvatakse.

Märkus: Kui Total PA Ultra on hiljuti seotud mõne muu heliseadmega, mis on endiselt levialas, peate võib-olla seda protsessi selle heliseadmega kordama, et ühendus täielikult katkestada.

Tehnilised andmed

Väljundvõimsus	500 W (tipp)
Max SPL (@ 1 m)	116 dB tipp, 110 dB pidev C-kaalutud, vaba ruum
Madal sagedus	15" (381 mm) bassikõlar, 2" (51 mm) kõlaripool
Kõrge sagedus	1" (25 mm) väljundiga ferriitkompressioondraiver, 1" (25 mm) kõlaripool
Crossover (sagedusfilter)	2,6 kHz
Sageduskarakteristik	55 Hz – 20 kHz (+3 dB)
Sagedusvahemik	45 Hz – 22 kHz (@ -10 dB)
Sarve katvus	80/100° H x 60° V, nominaalne (@ -6 dB)
Sisend	Võimenduse vahemik: -∞ kuni +10 dB (mikrofon/liin) Max sisenditase: +10 dBu Takistus: 22 kΩ
Välised juhtnupud	Kanali helitugevus, üldine helitugevus, sisse/välja lülitus LED-iga, klipi piiraja LED-iga, kaja, 2-ribaline ekvalaiser, režiim, esita/paus, kordus, eelmine lugu, järgmine lugu, valguse režiim
Pistikud	(3) XLR-sisendit (2 dünaamilist mikrofoni/liini, 1 liin) (2) 1/4" (6,35 mm) TRS-sisendit (1) 1/8" (3,5 mm) TRS-sisend (1) stereo RCA-sisendpaar (1) XLR-mix väljund (1) SD-kaardi pesa (1) USB-port (host) (1) IEC toiteühendus
Valguse tüüp	RGB LED
Bluetooth*	Profiil: A2DP, AVRCP Versioon: 4.2 Vahemik: Kuni 100 jalga / 30,5 meetrit *
USB/SD-kaart	Audio: Muusika taasesitus USB-draivilt või SD-kaardilt Toetatud failisüsteem: FAT32 Toetatud failitüübid: APE, FLAC, MP3, WAV, WMA Maksimaalne failisuurus: ≤ 16 GB Maksimaalne USB-draivi / SD-kaardi maht: ≤ 16 GB
Kaitsefunktsioonid	Ülekoormuse, termiline, lühise kaitse
Toide	Kõlar: 100 VAC, 110–120 VAC või 220–240 VAC; 50/60 Hz Kaitse: ~100–120 V: 5 A, 300 W; või ~220–240 V: 2,5 A, 300 W (EL versioon) Pult: 3 VDC CR2032 liitiumnööpelement
Kapp	Trapetsikujuline põrandamonitori võimalusega; survevalatud polüpropüleen perforeeritud terasvõrega Transport: 1 teleskoopkäepide, 3 käepidet, 2 ratast Paigaldus: Integreeritud postipesa (36 mm läbimõõt)
Mõõtmed (kõrgus x laius x sügavus)	27.6" x 17.8" x 14.6" 700 x 452 x 372 mm
Kaal (ainult kõlar)	40.1 lbs. 18.2 kg

Spetsifikatsioone võidakse ette teatamata muuta.

* Bluetoothi leviala mõjutavad seinad, takistused ja liikumine. Optimaalse jõudluse saavutamiseks asetage toode ruumi keskele, nii et see oleks vaba seintest, mööblist jne.

FCC ID: 2AB3E-IPA91
See seade vastab FCC reeglite 15. osale. Kasutamine on allutatud järgmisele kahele tingimusele: (1) see seade ei tohi põhjustada kahjulikke häireid ja (2) see seade peab vastu võtma kõik vastuvõetud häired, sealhulgas häired, mis võivad põhjustada soovimatut toimimist. Selle seadmega tuleb kasutada varjestatud kaableid, et tagada vastavus B-klassi FCC piirnormidele.
