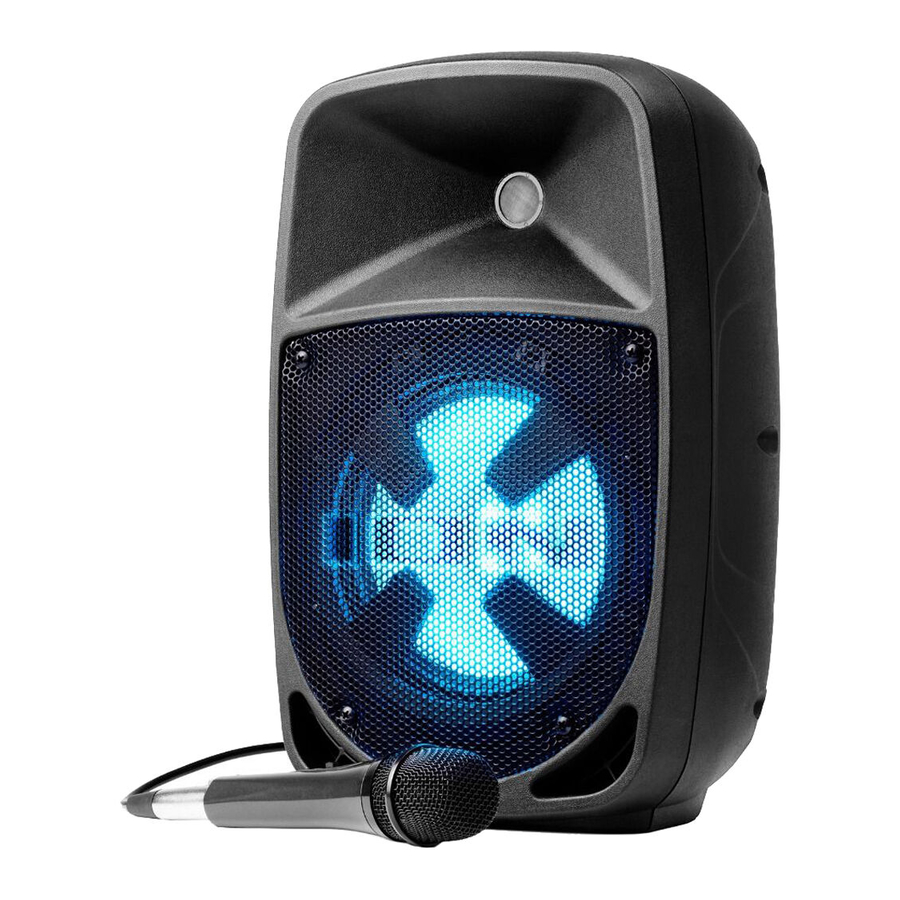

Ion Pro Glow 8 – kompaktne suure võimsusega PA-süsteemi kasutusjuhend

Sissejuhatus

1. Veenduge, et kõik Pakendi sisus loetletud esemed on karbis olemas. Otsige karbist toitekaabel ja mikrofon vahtplastist lehe alt.
2. Enne toote kasutamist lugege läbi ohutusjuhend.
3. Uurige Ühendusskeemi.
4. Veenduge, et kõik sisendseadmed, nagu mikrofonid, CD-mängijad või digitaalsed meediamängijad, on välja lülitatud ja helitugevuse seaded on seatud asendisse "null".
5. Ühendage kõik seadmed, nagu näidatud.
6. Lülitage kõik sisse järgmises järjekorras:
   • Helisisendallikad (nt mikrofonid, instrumendid, CD-mängijad)
   • Pro Glow 8
7. Väljalülitamisel pöörake see toiming alati vastupidiseks:
   • Pro Glow 8
   • Kõik sisendseadmed

Pakendi sisu

Pro Glow 8
Mikrofon koos kaabliga
Pult
Toitekaabel (IEC)
Kiirjuhend
Ohutusjuhised ja garantiiteabe brošüür

Kiire seadistamine

Ühendusskeem

Esemed, mida pole loetletud jaotises Sissejuhatus > Pakendi sisu, müüakse eraldi.

Funktsioonid

Tagapaneel

1. Meediapaneel: USB, SD, FM-raadio ja Bluetooth-allikate juhtnupud. Meediapaneeli režiimi allika sümbol süttib, kui see allikas mängib.
   Märkus: USB-draiv või SD-kaart peab sisaldama esitatavaid faile, et see meediapaneeli ekraanil õigesti kuvataks. Saate esitada MP3-, WAV- ja WMA-faile.
2. USB-port: Ühendage siia oma USB-mäluseade muusika esitamiseks.
3. SD-kaardi pesa: Sisestage siia oma SD-kaart muusika esitamiseks.
4. Ekraan: Kuvab USB, SD, FM-raadio ja Bluetoothi meediapaneeli režiimid.
   Märkus: Ekraanil on plastikust kaitsekile. Eemaldage see optimaalseks vaatamiseks.
5. Mikrofoni sisendid (1/4"/6,35 mm ja XLR): Ühendage dünaamiline mikrofon 1/4" (6,35 mm) või XLR-sisenditesse. Juhtige sisendite helitugevust nupuga Mikrofoni sisendi helitugevus.
6. Mikrofoni sisendi helitugevus: Keerake seda nuppu, et reguleerida Mikrofoni sisendi helitugevust.
7. Aux-sisendid (1/8"/3,5 mm ja 1/4"/6,35 mm): Ühendage CD-mängija, digitaalne meediamängija või muu heliallikas 1/8" (3,5 mm) ja 1/4" (6,35 mm) stereo-aux-sisenditesse. Juhtige helitugevust nupuga Aux-sisendi helitugevus.
8. RCA-sisendid: Ühendage CD-mängija, digitaalne meediamängija, mikser või muu meediaallikas nende sisenditega. Juhtige helitugevust nupuga Aux-sisendi helitugevus.
9. Aux-sisendi helitugevus: Keerake seda nuppu, et reguleerida Aux-sisendi, XLR-sisendi ja RCA-sisendite helitugevust.
10. Mix Out (1/4" / 6,35 mm): Ühendage see väljund teise aktiivse (toitega) kõlariga. Väljundi taset juhitakse nuppudega Mikrofoni sisendi helitugevus, Aux-sisendi helitugevus ja Põhihelitugevus.
11. Mikrofoni kaja: Kasutage seda nuppu, et lisada või eemaldada kajefekti Mikrofoni sisenditele.
12. Kõrge EQ: Suurendab või vähendab kõrgeid (kõrgsageduslikke) sagedusi Mikrofoni sisendi, Liinisisendi ja Meediapaneeli allikate jaoks vahemikus -12 dB kuni +12 dB.
13. Madal EQ: Suurendab või vähendab madalaid (bass) sagedusi Mikrofoni sisendi, Liinisisendi ja Meediapaneeli allikate jaoks vahemikus -12 dB kuni +12 dB.
14. Põhihelitugevus: Keerake seda nuppu, et reguleerida kõlari üldist väljundhelitugevust.
15. Clip LED: See LED vilgub punaselt, kui sisenditest või meediapaneeli allikast tulev signaal on ülekoormatud. Kui see juhtub, vähendage nuppude Mikrofoni sisendi helitugevus, Aux-sisendi helitugevus või Põhihelitugevus seadistust.
16. Toite LED: Näitab, kas Pro Glow 8 on sisse või välja lülitatud.
17. Valgusrežiimi nupp: Vajutage seda nuppu, et valida, kuidas esipaneeli tuled töötavad:
    • Värvitsükkel: Tuled hõõguvad aeglaselt ja vahelduvad värvide vahel. Vajutage ja hoidke valgusrežiimi nuppu all, et külmutada tuled ühele värvile. See on vaike režiim, kui Pro Glow 8 esimest korda sisse lülitatakse.
    • Beat Sync: Tuled reageerivad muusika taktile.
    • Väljas: Tuled lülituvad välja.
18. Toitekaabli sisend (IEC): Sisestage siia kaasasolev toitekaabel seadme toiteks.
19. Kaitse: Kaitsmehoidiku orientatsioon määrab Pro Glow 8 praeguse pinge seadistuse. Kui seadme kaitse on katki, eemaldage kaitsmehoidik ja asendage katkine kaitse sama reitinguga kaitsmega (trükitud kaitsmehoidikule). Vale reitinguga kaitsme kasutamine võib seadet ja/või kaitset kahjustada.
20. Toitelüliti: Lülitab Pro Glow 8 sisse või välja.

Meediapaneel

Meediapaneeli funktsioonid:

MODE Režiim: Lülitab režiime USB, SD, FM-raadio või Bluetoothi vahel.
Märkus: USB-draiv või SD-kaart peab sisaldama esitatavaid faile, et see meediapaneeli ekraanil õigesti kuvataks. Saate esitada MP3-, WAV- ja WMA-faile.

Esita/Paus: Esitab/peatab USB, SD või Bluetoothi allika. Vajutage ja hoidke Esita/Paus nuppu 2 sekundit all, et alustada eelseadistatud automaatse salvestamise funktsiooni. See hüppab madalaimale jaamale (87,5) ja seejärel läbib ribalaiuse, et automaatselt salvestada tugevaimad jaamad eelseadistustena.

Korda: Kordab kõiki lugusid (ALL), kordab kõiki lugusid kaustas (FOLd), kordab praegust esitatavat USB- või SD-lugu (OnE) või segab lugude järjekorda (rAn).

Eelmine: Esitab eelmise USB, SD või Bluetoothi loo. FM-raadiot kuulates vajutage nuppu üks kord, et liikuda tagasi läbi FM-jaamade, ja hoidke nuppu all, et otsida tagasi läbi kanalite eelseadistuste.

Järgmine: Esitab järgmise USB, SD või Bluetoothi loo. FM-raadiot kuulates vajutage nuppu üks kord, et häälestada raadio ühe eelseadistuse võrra alla, ja hoidke nuppu all, et otsida edasi läbi kanalite eelseadistuste.
Märkus: Mõnes rakenduses võib nuppude Eelmine () või Järgmine () vajutamine viia teise esitusloendisse või muusikažanrisse

Meediapaneeli pult

Märkus: Suunake pult otse kõlari wooferi esiosa poole. Ruumivalgustus ja aku kestvus võivad mõjutada puldi tööulatust.

Märkus: Puldi esmakordseks kasutamiseks tõmmake kõigepealt välja akupesa külge kinnitatud sakk. Puldi aku vahetamiseks järgige puldi tagaküljel asuvat skeemi. Kasutage asenduseks 3 V DC CR2032 liitiumnööpelementi.

1. Peata: Peatab meediapaneeli allika esitamise.
2. Režiim: Valib meediapaneeli allika: USB, SD, FM-raadio või Bluetooth.
   Märkus: USB-draiv või SD-kaart peab sisaldama esitatavaid faile, et see meediapaneeli ekraanil õigesti kuvataks. Saate esitada MP3-, WAV- ja WMA-faile.
3. Vaigista: Vaigistab muusika taasesituse meediapaneeli allikatest.
4. Eelm (): Liigub eelmise USB- või SD-kaardi loole. Bluetoothi allikaid kuulates võib Eelm nupu vajutamine mõnes rakenduses viia teise esitusloendisse või muusikažanrisse. FM-raadiot kuulates vajutage nuppu Eelm üks kord, et liikuda tagasi läbi FM-jaamade, ja hoidke nuppu all, et otsida tagasi läbi kanalite eelseadistuste.
5. Järgmine (): Liigub järgmise USB- või SD-kaardi loole. Bluetoothi allikaid kuulates võib Järgmine nupu vajutamine mõnes rakenduses viia teise esitusloendisse või muusikažanrisse. FM-raadiot kuulates vajutage nuppu Järgmine üks kord, et häälestada raadio ühe eelseadistuse võrra alla, ja hoidke nuppu all, et otsida edasi läbi kanalite eelseadistuste.
6. Esita/Paus (): Esitab või peatab USB, SD või Bluetoothi meediapaneeli allika. Vajutage ja hoidke Esita/Paus nuppu 2 sekundit all, et alustada eelseadistatud automaatse salvestamise funktsiooni. See hüppab madalaimale jaamale (87,5) ja seejärel läbib FM-riba, et automaatselt salvestada tugevaimad jaamad eelseadistustena.
   Märkus: Faile esitatakse USB- või SD-allikast kõigepealt juurtasandil olevate failide tähestikulises järjekorras, seejärel kaustade tähestikulises järjekorras ja seejärel lugude nimede tähestikulises järjekorras.
7. Helitugevus –: Vähendab meediapaneeli allika helitugevust.
8. Helitugevus +: Suurendab meediapaneeli allika helitugevust.
   Märkus: Puldi helitugevus mõjutab ainult meediapaneeli allikat ja töötab koos seadme tagapaneelil oleva füüsilise meediapaneeli helitugevuse nupuga.
9. EQ: Valib ühe järgmistest digitaalsetest EQ eelseadistustest, mida kasutada meediapaneeli allikaga: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Klassikaline (CLA), Kantri (COU), EQ puudub (OFF, tehase vaikesäte).
   Märkus: Digitaalne EQ töötab ainult Bluetoothi, USB-mäluseadme ja SD-kaardi allikate puhul.
10. 100+: Hüppab 100 lugu edasi.
11. 200+: Hüppab 200 lugu edasi.
12. Numbrinupud: Pakuvad kanalite valikut FM-raadiojaamade jaoks ja lugude valikut USB- ja SD-kaardi allikate jaoks.

Kasutamine

Bluetooth-seadme sidumine

1. Lülitage oma Bluetooth-seade sisse.
2. Lülitage Pro Glow 8 sisse.
3. Kasutage nuppu Režiim, et valida Bluetoothi režiim, mis kuvatakse ekraanil kui "bt". Pro Glow 8 lülitub automaatselt sidumisrežiimi, et otsida Bluetooth-seadmeid. Saate teada, et olete sidumisrežiimis, kui Bluetoothi ikoon vilgub.
4. Navigeerige oma Bluetooth-seadme seadistuskuvale, leidke PRO GLOW 8 ja ühendage. Bluetoothi ikoon jääb pidevalt põlema.
   Märkus: Kasutajad peaksid kaaluma oma seadme operatsioonisüsteemi värskendamist, kui neil on probleeme sidumise või muusika esitamisega.
5. Sidumise katkestamiseks lülitage oma seadmes Bluetooth välja või valige oma seadmest Unusta see seade.

Kahe kõlari ühendamine

Kahe Pro Glow 8 kõlari ühendamiseks:

1. Ühendage 1/4" kaabel ühe Pro Glow 8 tagapaneelil asuvasse Mix Output väljundisse.
2. Ühendage 1/4" kaabli teine ots teise Pro Glow 8 1/4" sisendisse.
3. Lülitage mõlemad kõlarid sisse. Kasutage teise kõlari Aux-sisendi helitugevust, et reguleerida sisendsignaali taset.

Veaotsing

Kui heli on moonutatud: Proovige vähendada oma heliallika või muusikainstrumendi helitugevuse regulaatorit. Samuti proovige vähendada Pro Glow 8 üldist helitugevust.

Kui on liiga palju bassi: Proovige reguleerida Pro Glow 8 või oma heliallika tooni või EQ regulaatorit, et vähendada bassi taset. See võimaldab teil muusikat valjemini esitada enne, kui tekib ülekoormus (moonutus).

Kui mikrofoni kasutamisel on kõrge vilistav heli: See on tõenäoliselt tagasiside. Suunake mikrofon kõlarist eemale.

Kui te ei kuule mikrofoni muusika helitugevuse kohal: Keerake oma allika muusika helitugevust maha.

Kui ma vajutan Eelmine () või Järgmine (), ei liigu see järgmisele FM-jaamale: Nupu lühikesed vajutused hüppavad eelseadistustele. Hoidke nuppu all, et otsida järgmist jaama.

Kui raadiojaama kanal vilgub: Seade on praegu vaigistatud. Vilkumise peatamiseks ja taasesituse jätkamiseks tühistage vaigistus.

Kui Bluetoothi logo vilgub kiiresti: Seade on praegu sidumisrežiimis.

Kui Bluetoothi logo vilgub aeglaselt: Seade on seotud, kuid muusika on vaigistatud. Vilkumise peatamiseks ja taasesituse jätkamiseks tühistage vaigistus.

USB-loo number (Näide: 001) vilgub aeglaselt: USB-draivi muusika taasesitus on vaigistatud. Vilkumise peatamiseks ja taasesituse jätkamiseks tühistage vaigistus.

LCD-ekraanil kuvatakse "NONE": Kui USB-draiv või SD-kaart on juba õigesti sisestatud, veenduge, et see sisaldab esitatavaid faile (MP3-, WAV- ja WMA-faile).

Kui te ei saa oma heliseadet Bluetoothi kaudu Pro Glow 8-ga ühendada:

• Hoidke oma heliseadet (nt nutitelefoni või tahvelarvutit) ja Pro Glow 8 ühenduse loomise ajal võimalikult lähestikku. Veenduge, et nii heliseade kui ka Pro Glow 8 ei oleks takistatud seinte, mööbli jms poolt.
• Lähtestage Pro Glow 8 Bluetoothi ühendus, et katkestada Pro Glow 8 ühendus mis tahes muu heliseadmega ja taaskäivitada otsinguprotsess. Kui see kohe ei tööta, lülitage Pro Glow 8 välja ja seejärel uuesti sisse. Lisateavet leiate jaotisest Kasutamine > Bluetooth-seadme sidumine.
• Lähtestage oma heliseadme Bluetoothi ühendus, lülitades Bluetoothi välja ja uuesti sisse. Selle leiate oma telefoni või muu heliseadme seadete Bluetoothi menüüst.
  Kui see ei tööta ja olete varem Pro Glow 8-ga ühenduse loonud, leidke Pro Glow 8 oma heliseadme Bluetoothi menüüs saadaolevate või varem ühendatud seadmete loendist, puudutage selle kõrval asuvat "hammasratta" või "i" ikooni ja seejärel valige Tühista sidumine või Unusta. Lülitage Pro Glow 8 välja ja uuesti sisse ning proovige uuesti siduda, kui see uuesti saadaolevate seadmete loendis kuvatakse.
  Märkus: Kui Pro Glow 8 on hiljuti seotud teise heliseadmega, mis on endiselt levialas, peate võib-olla seda protsessi selle heliseadmega kordama, et ühendus täielikult katkestada.

Tugi

Selle toote kohta uusima teabe (süsteeminõuded, ühilduvusteave jne) ja toote registreerimise saamiseks külastage veebisaiti ionaudio.com.

Täiendava tootetoe saamiseks külastage veebisaiti ionaudio.com/support.

Ärge jätke Pro Glow 8 vihma või seisva vee kätte.
