Manual do Sistema de PA Compacto de Alta Potência Ion Pro Glow 8

Introdução

1. Certifique-se de que todos os itens listados em Conteúdo da Caixa estão incluídos na caixa. Procure na caixa sob a folha de espuma o cabo de alimentação e o microfone.
2. Leia o livreto de instruções de segurança antes de usar o produto.
3. Estude o Diagrama de Conexão.
4. Certifique-se de que todos os dispositivos de entrada, como microfones, leitores de CD ou reprodutores de mídia digital, estejam desligados e as configurações de volume estejam definidas em "zero".
5. Conecte todos os dispositivos conforme mostrado.
6. Ligue tudo na seguinte ordem:
   • Fontes de entrada de áudio (ou seja, microfones, instrumentos, leitores de CD)
   • Pro Glow 8
7. Ao desligar, sempre inverta esta operação:
   • Pro Glow 8
   • Quaisquer dispositivos de entrada

Conteúdo da Caixa

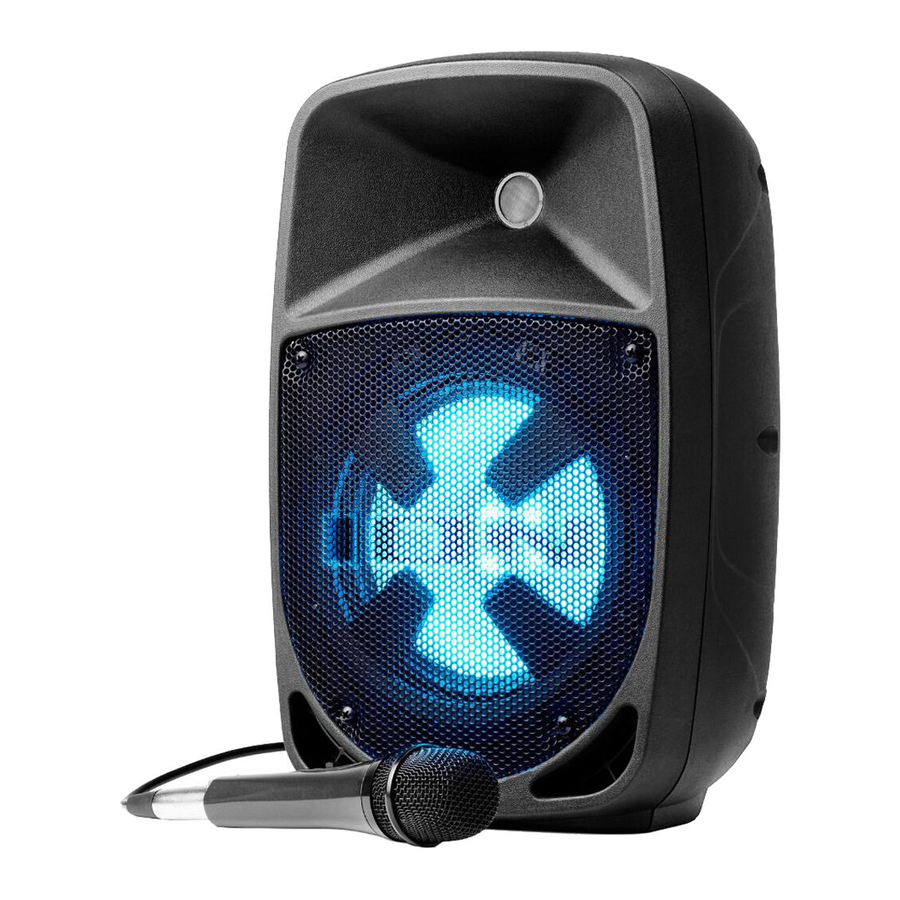

Pro Glow 8
Microfone com Cabo
Controle Remoto
Cabo de Alimentação (IEC)
Guia de Início Rápido
Instruções de Segurança e Livreto de Informações sobre a Garantia

Configuração Rápida

Diagrama de Conexão

Itens não listados em Introdução > Conteúdo da Caixa são vendidos separadamente.

Recursos

Painel Traseiro

1. Painel de Mídia: Controles para as fontes USB, SD, rádio FM e Bluetooth. O símbolo da fonte do Modo do Painel de Mídia acenderá quando essa fonte estiver tocando.
   Nota: Uma unidade USB ou cartão SD deve conter arquivos reproduzíveis para que apareça corretamente no visor do painel de mídia. Você pode reproduzir arquivos MP3, WAV e WMA.
2. Porta USB: Conecte sua unidade flash USB aqui para reproduzir música.
3. Slot para Cartão SD: Insira seu cartão SD aqui para reproduzir música.
4. Visor: Exibe os modos do painel de mídia para USB, SD, rádio FM e Bluetooth.
   Nota: O visor vem com um protetor de plástico. Remova-o para uma visualização ideal.
5. Entradas de Microfone (1/4"/6,35 mm & XLR): Conecte um microfone dinâmico às entradas de 1/4" (6,35 mm) ou XLR. Controle o volume das entradas usando o botão Volume de Entrada do Microfone.
6. Volume de Entrada do Microfone: Gire este botão para ajustar o volume de entrada do Entrada de Microfone.
7. Entradas Auxiliares (1/8"/3,5 mm e 1/4"/6,35 mm): Conecte um reprodutor de CD, reprodutor de mídia digital ou outra fonte de áudio às entradas auxiliares estéreo de 1/8" (3,5 mm) e 1/4" (6,35 mm). Controle o volume usando o botão Volume de Entrada Auxiliar.
8. Entradas RCA: Conecte um reprodutor de CD, reprodutor de mídia digital, mixer ou outra fonte de mídia a estas entradas. Controle o volume usando o botão Volume de Entrada Auxiliar.
9. Volume de Entrada Auxiliar: Gire este botão para ajustar o volume de entrada da Entrada Auxiliar, Entrada XLR e Entradas RCA.
10. Mix Out (1/4" / 6,35 mm): Conecte esta saída a outro alto-falante ativo (alimentado). O nível da saída é controlado pelo Volume de Entrada do Microfone, Volume de Entrada Auxiliar e Volume Master.
11. Eco do Microfone: Use este botão para adicionar ou remover um efeito de eco nas Entradas de Microfone.
12. EQ de Agudos (High EQ): Aumenta ou diminui as frequências altas (agudos) para as fontes Entrada de Microfone, Entrada de Linha e Painel de Mídia em uma faixa entre -12 dB e +12 dB.
13. EQ de Graves (Low EQ): Aumenta ou diminui as frequências baixas (graves) para as fontes Entrada de Microfone, Entrada de Linha e Painel de Mídia em uma faixa entre -12 dB e +12 dB.
14. Volume Master: Gire este botão para ajustar o volume geral de saída do alto-falante.
15. LED de Clip: Este LED piscará em vermelho se o sinal das entradas ou da fonte do painel de mídia estiver cortando (clipping). Se isso acontecer, diminua a configuração do botão Volume de Entrada do Microfone, do botão Volume de Entrada Auxiliar ou do botão Volume Master.
16. LED de Energia (Power LED): Indica se o Pro Glow 8 está ligado ou desligado.
17. Botão de Modo de Luz (Light Mode Button): Pressione este botão para selecionar como as luzes no painel frontal funcionam:
    • Ciclo de Cores (Color Cycle): As luzes brilham lentamente e percorrem as cores. Pressione e segure o botão de modo de luz para congelar as luzes em uma cor. Este é o modo padrão quando o Pro Glow 8 é ligado pela primeira vez.
    • Sincronização de Batida (Beat Sync): As luzes reagem à batida da música.
    • Desligado (Off): As luzes se apagam.
18. Entrada do Cabo de Alimentação (IEC): Insira o cabo de alimentação incluído aqui para alimentar a unidade.
19. Fusível: A orientação do porta-fusível determina a configuração de voltagem atual do Pro Glow 8. Se o fusível da unidade estiver quebrado, remova o porta-fusível e substitua o fusível quebrado por um com a mesma classificação (impressa no porta-fusível). Usar um fusível com uma classificação incorreta pode danificar a unidade e/ou o fusível.
20. Interruptor de Energia (Power Switch): Liga ou desliga o Pro Glow 8.

Painel de Mídia

Funções do Painel de Mídia:

MODE (Modo): Alterna os modos entre USB, SD, rádio FM ou Bluetooth.
Nota: Uma unidade USB ou cartão SD deve conter arquivos reproduzíveis para que apareça corretamente no visor do painel de mídia. Você pode reproduzir arquivos MP3, WAV e WMA.

Play/Pause (Reproduzir/Pausar): Reproduz/pausa a fonte USB, SD ou Bluetooth. Pressione e segure Play/Pause (Reproduzir/Pausar) por 2 segundos para iniciar a função de armazenamento automático predefinida. Isso pula para a estação mais baixa (87,5) e, em seguida, percorre a largura de banda para armazenar automaticamente as estações mais fortes como predefinições.

Repeat (Repetir): Repete todas as faixas (ALL), repete todas as faixas na pasta (FOLd), repete a faixa USB ou SD atual (OnE) ou embaralha a ordem das faixas (rAn).

Previous (Anterior): Reproduz a faixa USB, SD ou Bluetooth anterior. Ao ouvir rádio FM), pressione o botão uma vez para pular para trás pelas estações de FM e segure o botão pressionado para procurar para trás pelas predefinições de canal.

Next (Próximo): Reproduz a próxima faixa USB, SD ou Bluetooth. Ao ouvir rádio FM, pressione o botão uma vez para sintonizar o rádio em uma predefinição e segure o botão pressionado para procurar para frente pelas predefinições de canal.
Nota: Em alguns aplicativos, pressionar os botões Previous (Anterior) () ou Next (Próximo) () pode ir para outra lista de reprodução ou gênero musical

Controle Remoto do Painel de Mídia

Nota: Aponte o controle remoto diretamente para a frente do woofer do alto-falante. A iluminação da sala e a vida útil da bateria podem afetar o alcance operacional do controle remoto.

Nota: Para usar o controle remoto pela primeira vez, primeiro puxe a aba anexada ao compartimento da bateria. Para trocar a bateria do controle remoto, siga o diagrama localizado na parte de trás do controle remoto. Use uma bateria de célula tipo moeda de lítio de 3 V DC CR2032 para substituição.

1. Stop (Parar): Interrompe a reprodução da fonte do painel de mídia.
2. Mode (Modo): Seleciona a fonte do painel de mídia: USB, SD, rádio FM ou Bluetooth.
   Nota: Uma unidade USB ou cartão SD deve conter arquivos reproduzíveis para que apareça corretamente no visor do painel de mídia. Você pode reproduzir arquivos MP3, WAV e WMA.
3. Mute (Mudo): Silencia a reprodução de música nas fontes do painel de mídia.
4. Prev (Anterior) (): Vai para a faixa anterior do cartão USB ou SD. Ao ouvir fontes Bluetooth, pressionar Prev (Anterior) em alguns aplicativos pode ir para outra lista de reprodução ou gênero musical. Ao ouvir rádio FM, pressione o botão Prev (Anterior) uma vez para pular para trás pelas estações de FM e segure o botão pressionado para procurar para trás pelas predefinições de canal.
5. Next (Próximo) (): Avança para a próxima faixa do cartão USB ou SD. Ao ouvir fontes Bluetooth, pressionar Next (Próximo) em alguns aplicativos pode ir para outra lista de reprodução ou gênero musical. Ao ouvir rádio FM, pressione o botão Next (Próximo) uma vez para sintonizar o rádio em uma predefinição e segure o botão pressionado para procurar para frente pelas predefinições de canal.
6. Play/Pause (Reproduzir/Pausar) (): Reproduz ou pausa a fonte do painel de mídia USB, SD ou Bluetooth. Pressione e segure Play/Pause (Reproduzir/Pausar) por 2 segundos para iniciar a função de armazenamento automático predefinida. Isso pula para a estação mais baixa (87,5) e, em seguida, percorre a banda FM para armazenar automaticamente as estações mais fortes como predefinições.
   Nota: Os arquivos são reproduzidos da fonte USB ou SD primeiro por ordem alfabética do que está no nível raiz, depois alfabética por pasta e, em seguida, alfabética pelo nome da faixa.
7. Vol –: Diminui o volume da fonte do painel de mídia.
8. Vol +: Aumenta o volume da fonte do painel de mídia.
   Nota: O volume do controle remoto afeta apenas a fonte do painel de mídia e funciona em conjunto com o botão de volume físico do painel de mídia no painel traseiro da unidade.
9. EQ: Seleciona uma das seguintes predefinições de EQ digital para usar com uma fonte do painel de mídia: Bass (Grave) (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classical (Clássico) (CLA), Country (COU), No EQ (Sem EQ) (OFF, configuração padrão de fábrica).
   Nota: O EQ digital funciona apenas para fontes Bluetooth, unidade flash USB e cartão SD.
10. 100+: Avança 100 faixas.
11. 200+: Avança 200 faixas.
12. Teclas Numéricas (Number Keys): Fornece seleção de canal para estações de rádio FM e seleção de faixa para fontes de cartão USB e SD.

Operação

Emparelhando um Dispositivo Bluetooth

1. Ligue seu dispositivo Bluetooth.
2. Ligue o Pro Glow 8.
3. Use o botão Mode (Modo) para selecionar o modo Bluetooth, que aparece como "bt" no visor. O Pro Glow 8 entrará automaticamente no modo de emparelhamento para procurar dispositivos Bluetooth. Você saberá que está no modo de emparelhamento quando o ícone do Bluetooth estiver piscando.
4. Navegue até a tela de configuração do seu dispositivo Bluetooth, encontre PRO GLOW 8 e conecte-se. O ícone do Bluetooth permanecerá aceso de forma sólida.
   Nota: Os usuários devem considerar atualizar o sistema operacional do dispositivo se tiverem problemas com o emparelhamento ou a reprodução de música.
5. Para desconectar o emparelhamento, desligue o Bluetooth no seu dispositivo ou selecione Esquecer este dispositivo no seu dispositivo.

Conectando Dois Alto-falantes

Para conectar dois alto-falantes Pro Glow 8:

1. Conecte um cabo de 1/4" na Mix Output (Saída de Mixagem) localizada no painel traseiro de um Pro Glow 8.
2. Conecte a outra extremidade do cabo de 1/4" na entrada de 1/4" de outro Pro Glow 8.
3. Ligue os dois alto-falantes. Use o Volume de Entrada Auxiliar no segundo alto-falante para ajustar o nível do sinal de entrada.

Solução de Problemas

Se o som estiver distorcido: Tente diminuir o controle de volume da sua fonte de som ou instrumento musical. Além disso, tente reduzir o volume geral do Pro Glow 8.

Se houver muito grave: Tente ajustar o tom ou o controle de EQ do Pro Glow 8 ou da sua fonte de som para diminuir o nível de grave. Isso permitirá que você toque a música mais alto antes que ocorra o corte (distorção).

Se houver um ruído agudo de assobio ao usar um microfone: Isso provavelmente é feedback. Aponte o microfone para longe do alto-falante.

Se você não consegue ouvir o microfone sobre o volume da música: Abaixe o volume da música da sua fonte.

Quando eu pressiono Previous (Anterior) () ou Next (Próximo) (), ele não incrementa para a próxima estação de FM: Pressionamentos curtos do botão pularão para as predefinições. Segure o botão pressionado para procurar a próxima estação.

Se o canal da estação de rádio estiver piscando: A unidade está atualmente no mudo. Desative o mudo para parar o piscar e retomar a reprodução.

Se o logotipo do Bluetooth estiver piscando rapidamente: A unidade está atualmente no modo de emparelhamento.

Se o logotipo do Bluetooth estiver piscando lentamente: Um dispositivo está emparelhado, mas a música está no mudo. Desative o mudo para parar o piscar e retomar a reprodução.

O número da faixa USB (Exemplo: 001) está piscando lentamente: A reprodução de música da unidade USB está no mudo. Desative o mudo para parar o piscar e retomar a reprodução.

O LCD mostra "NONE" (NENHUM): Se uma unidade USB ou cartão SD já estiver inserido corretamente, certifique-se de que ele contenha arquivos reproduzíveis (MP3s, WAVs e WMA).

Se você não conseguir conectar seu dispositivo de áudio ao Pro Glow 8 via Bluetooth:

• Mantenha seu dispositivo de áudio (por exemplo, smartphone ou tablet) e o Pro Glow 8 o mais próximos possível ao tentar conectar. Certifique-se de que tanto o dispositivo de áudio quanto o Pro Glow 8 não estejam obstruídos por paredes, móveis, etc.
• Redefina a conexão Bluetooth no Pro Glow 8 para desconectar o Pro Glow 8 de qualquer outro dispositivo de áudio e reinicie o processo de busca. Se isso não funcionar imediatamente, desligue o Pro Glow 8 e ligue-o novamente. Consulte Operação > Emparelhando um Dispositivo Bluetooth para obter mais informações.
• Redefina a conexão Bluetooth no seu dispositivo de áudio desligando e ligando o Bluetooth novamente. Você pode encontrar isso no menu Bluetooth nas Configurações do seu telefone ou outro dispositivo de áudio.
  Se isso não funcionar e você já tiver se conectado ao Pro Glow 8 antes, encontre o Pro Glow 8 na lista de dispositivos disponíveis ou conectados anteriormente no menu Bluetooth do seu dispositivo de áudio, toque no ícone de "engrenagem" ou "i" localizado ao lado dele e selecione Desemparelhar ou Esquecer. Desligue e ligue o Pro Glow 8 novamente e tente emparelhar novamente quando ele reaparecer na sua lista de dispositivos disponíveis.
  Nota: Se o Pro Glow 8 foi emparelhado a outro dispositivo de áudio recentemente que ainda está dentro do alcance, pode ser necessário repetir este processo com esse dispositivo de áudio para desconectar totalmente.

Suporte

Para obter as informações mais recentes sobre este produto (requisitos do sistema, informações de compatibilidade, etc.) e registro do produto, visite ionaudio.com.

Para obter suporte adicional ao produto, visite ionaudio.com/support.

Não exponha o Pro Glow 8 à chuva ou água parada.
